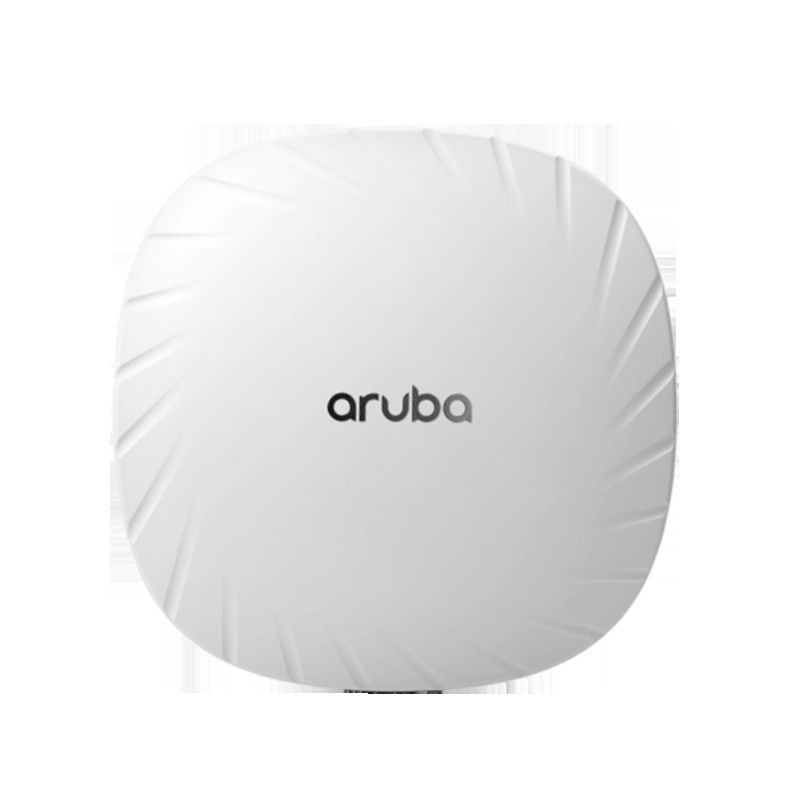

दोहरी रेडियो 510 श्रृंखला कैम्पस एपी 515 अरूबा वाईफ़ाई 6 802.11ax आंतरिक एंटेना एकीकृत एपी

अरूबा वाई-फाई 6 पहुंच बिंदु उच्च प्रदर्शन प्रदान करते हैं
बढ़ने का अनुभव कर रहे किसी भी संगठन के लिए कनेक्टिविटी
IoT और गतिशीलता आवश्यकताओं की संख्या।एक संयुक्त के साथ
2.69Gbps ​​तक की चरम डेटा दर, वे गति प्रदान करते हैं और
विश्वसनीयता किसी भी उद्यम वातावरण के लिए आवश्यक है।

हार्डवेयर वेरिएंट
• AP-514: बाहरी एंटीना मॉडल
• AP-515: आंतरिक एंटीना मॉडल
वाई-फाई रेडियो विनिर्देशों
• AP प्रकार: इंडोर, डुअल रेडियो, 5GHz 802.11ax 4x4 MIMO और
2.4GHz 802.11ax 2x2 MIMO
• 5GHz रेडियो:
- अप करने के लिए चार स्थानिक धारा एकल उपयोगकर्ता (SU) MIMO
व्यक्तिगत 4SS HE160 के लिए 4.8Gbps वायरलेस डेटा दर
802.11ax क्लाइंट डिवाइस (अधिकतम)
- अप करने के लिए दो स्थानिक धारा एकल उपयोगकर्ता (SU) MIMO
व्यक्तिगत 2SS HE80 के लिए 1.2Gbps वायरलेस डेटा दर
802.11ax क्लाइंट डिवाइस (ठेठ)
- अप करने के लिए चार स्थानिक स्ट्रीम मल्टी यूजर (MU) MIMO
चार 1SS या दो 2SS तक 4.8Gbps वायरलेस डेटा दर
HE160 802.11ax DL-MU-MIMO सक्षम क्लाइंट डिवाइस
एक साथ (अधिकतम)
- अप करने के लिए चार स्थानिक स्ट्रीम मल्टी यूजर (MU) MIMO
2.4Gbps वायरलेस डेटा दर चार 1SS या दो 2SS तक
HE80 802.11ax DL-MU-MIMO सक्षम क्लाइंट डिवाइस
एक साथ (ठेठ)
• 2.4GHz रेडियो:
- अप करने के लिए दो स्थानिक धारा एकल उपयोगकर्ता (SU) MIMO
2SS HE40 802.11ax क्लाइंट के लिए 574Mbps वायरलेस डेटा दर
उपकरण (अधिकतम)
- अप करने के लिए दो स्थानिक धारा एकल उपयोगकर्ता (SU) MIMO
2SS HE20 802.11ax क्लाइंट के लिए 287Mbps वायरलेस डेटा दर
उपकरण (विशिष्ट)
• प्रति रेडियो 512 संबद्ध ग्राहक उपकरणों के लिए समर्थन,
और प्रति रेडियो 16 बीएसएसआईडी तक
• समर्थित आवृत्ति बैंड (देश-विशिष्ट
प्रतिबंध लागू):
- 2.400 से 2.4835GHz आईएसएम
- 5.150 से 5.250GHz U-NII-1
- 5.250 से 5.350GHz U-NII-2A
- 5.470 से 5.725GHz U-NII-2C
- 5.725 से 5.850GHz U-NII-3/ISM
- 5.850 से 5.895GHz U-NII-4
• उपलब्ध चैनल: विन्यस्त पर निर्भर
नियामक डोमेन
• गतिशील आवृत्ति चयन (DFS) के उपयोग को अनुकूलित करता है
उपलब्ध आरएफ स्पेक्ट्रम
- चैनल में तेजी लाने के लिए जीरो-वेट डीएफएस (जेडडब्ल्यूडीएफएस) सहित
परिवर्तन
• समर्थित रेडियो प्रौद्योगिकियां:
- 802.11बी: डायरेक्ट-सीक्वेंस स्प्रेड-स्पेक्ट्रम (डीएसएसएस)
- 802.11a/g/n/ac: लंबकोणीय आवृत्ति-विभाजन
मल्टीप्लेक्सिंग (ओएफडीएम)
- 802.11ax: लंबकोणीय आवृत्ति-विभाजन गुणक
एक्सेस (ओएफडीएमए) 16 संसाधन इकाइयों तक (एक के लिए
80 मेगाहर्ट्ज चैनल)
• समर्थित मॉडुलन प्रकार:
- 802.11बी: बीपीएसके, क्यूपीएसके, सीसीके
- 802.11ए/जी/एन: बीपीएसके, क्यूपीएसके, 16-क्यूएएम, 64-क्यूएएम, 256-क्यूएएम
(मालिकाना विस्तार)
- 802.11एसी: बीपीएसके, क्यूपीएसके, 16-क्यूएएम, 64-क्यूएएम, 256-क्यूएएम,
1024-क्यूएएम (मालिकाना विस्तार)
- 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM802.11n हाई-थ्रूपुट (HT) सपोर्ट:
HT20/40
• 802.11ac अति उच्च प्रवाह क्षमता (VHT) समर्थन:
वीएचटी20/40/80/160
• 802.11ax उच्च दक्षता (HE) समर्थन: HE20/40/80/160
• समर्थित डेटा दरें (एमबीपीएस):
- 802.11बी: 1, 2, 5.5, 11
- 802.11ए/जी: 6, 9, 12, 18, 24, 36, 48, 54
- 802.11n (2.4GHz): 6.5 से 300 (MCS0 से MCS15, HT20
HT40 के लिए)
- 802.11n (5GHz): 6.5 से 600 (MCS0 से MVC31, HT20
HT40 के लिए)
- 802.11ac: 6.5 से 3,467 (MCS0 से MCS9, NSS = 1 से 4,
वीएचटी20 से वीएचटी160)
- 802.11ax (2.4GHz): 3.6 से 574 (MCS0 से MCS11, NSS = 1
से 2, एचई20 से एचई40)
- 802.11ax (5GHz): 3.6 से 4,803 (MCS0 से MCS11, NSS = 1
से 4, एचई20 से एचई160)
• 802.11n/ac/ax पैकेट एकत्रीकरण: A-MPDU, A-MSDU
• संचार शक्ति: 0.5 dBm की वृद्धि में विन्यास योग्य
• अधिकतम (कुल, आयोजित कुल) शक्ति संचारित
(स्थानीय नियामक आवश्यकताओं द्वारा सीमित):
- 2.4 GHz बैंड: +21 dBm (18dBm प्रति चेन)
- 5 गीगाहर्ट्ज बैंड: +24 डीबीएम (18 डीबीएम प्रति चेन)
- नोट: संचालित संचारित शक्ति स्तर एंटीना को बाहर करता है
पाना।टोटल (EIRP) ट्रांसमिट पावर के लिए ऐन्टेना गेन जोड़ें।
• उन्नत सेलुलर सह-अस्तित्व (एसीसी) प्रभाव को कम करता है
सेलुलर नेटवर्क से हस्तक्षेप की
• सुधार के लिए अधिकतम अनुपात संयोजन (एमआरसी)।
रिसीवर प्रदर्शन
• सुधार के लिए चक्रीय विलंब/शिफ्ट विविधता (सीडीडी/सीएसडी)।
डाउनलिंक आरएफ प्रदर्शन
• बढ़ी हुई सीमा के लिए स्पेस-टाइम ब्लॉक कोडिंग (STBC) और
बेहतर स्वागत
• उच्च दक्षता त्रुटि के लिए कम घनत्व समता जाँच (LDPC)।
सुधार और थ्रूपुट में वृद्धि
• बढ़े हुए सिग्नल के लिए ट्रांसमिट बीम-फॉर्मिंग (TxBF)।
विश्वसनीयता और सीमा
• 802.11ax लक्ष्य प्रतीक्षा समय (TWT) कम-शक्ति का समर्थन करने के लिए
क्लाइंट डिवाइस
• शुद्धता के लिए 802.11mc फाइन टाइमिंग मेजरमेंट (FTM)।
दूरी लेकर
वाई-फाई एंटेना
• AP-514: बाहरी के लिए चार (महिला) RP-SMA कनेक्टर
दोहरी बैंड एंटेना (A0 से A3, संगत
रेडियो चेन 0 से 3 के साथ)।सबसे खराब स्थिति आंतरिक नुकसान
रेडियो इंटरफेस और बाहरी एंटीना कनेक्टर्स के बीच
(डिप्लेक्सिंग सर्किटरी के कारण): 2.4GHz में 1.3dB और 1.7dB
5GHz।
• AP-515: चार एकीकृत डुअल-बैंड डाउनटिल्ट
चोटी के साथ 4x4 MIMO के लिए सर्वदिशात्मक एंटेना
2.4GHz में 4.2dBi और 5GHz में 7.5dBi का एंटीना गेन।
अंतर्निर्मित एंटेना क्षैतिज छत के लिए अनुकूलित हैं
एपी का माउंटेड ओरिएंटेशन।के लिए डाउनटिल्ट कोण
अधिकतम लाभ लगभग 30 डिग्री है।
- के प्रत्येक एंटेना के पैटर्न का मेल
MIMO रेडियो, प्रभावी प्रति-एंटीना का चरम लाभ
पैटर्न 2.4GHz में 3.8dBi और 5GHz में 4.6dBi है।

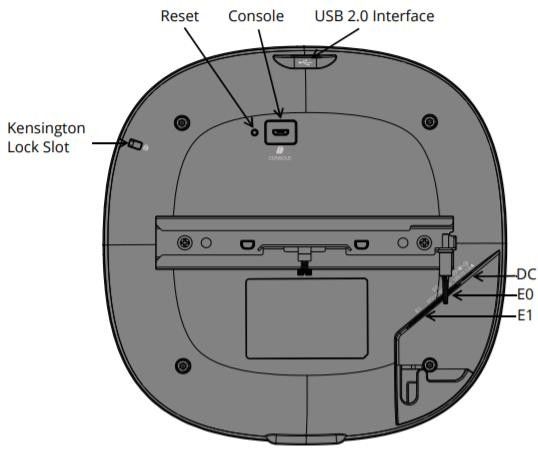

अतिरिक्त इंटरफेस
• E0: HPE स्मार्टरेट पोर्ट (RJ-45, अधिकतम तयशुदा
स्पीड 2.5 जीबीपीएस)
- ऑटो-सेंसिंग लिंक स्पीड (100/1000/2500BASE-T)
और एमडीआई/एमडीएक्स
- 2.5Gbps स्पीड NBase-T और का अनुपालन करती है
802.3bz विनिर्देशों
- पीओई-पीडी: 48Vdc (नाममात्र) 802.3af/at/bt (कक्षा 3 या उच्चतर)
- 802.3az एनर्जी एफिशिएंट ईथरनेट (EEE)
• E1: 10/100/1000BASE-T ईथरनेट नेटवर्क इंटरफ़ेस (RJ-45)
- ऑटो-सेंसिंग लिंक स्पीड और एमडीआई/एमडीएक्स
- 802.3az एनर्जी एफिशिएंट ईथरनेट (EEE)
• लिंक एकत्रीकरण (LACP) दोनों नेटवर्क के बीच समर्थन
अतिरेक और बढ़ी हुई क्षमता के लिए बंदरगाह
• डीसी पावर इंटरफ़ेस: 12Vdc (नाममात्र, +/- 5%), स्वीकार करता है
2.1 मिमी / 5.5 मिमी केंद्र-सकारात्मक परिपत्र प्लग के साथ
9.5 मिमी लंबाई
• USB 2.0 होस्ट इंटरफ़ेस (टाइप A कनेक्टर)
- संलग्न डिवाइस से 1A / 5W तक सोर्सिंग करने में सक्षम
• ब्लूटूथ 5 और ज़िगबी (802.15.4) रेडियो (2.4GHz)
- ब्लूटूथ 5: 8dBm तक ट्रांसमिट पावर (क्लास 1) और
-95dBm संवेदनशीलता प्राप्त करता है
- Zigbee: 8dBm तक ट्रांसमिट पावर और -97dBm रिसीव करता है
संवेदनशीलता
- एकीकृत खड़ी ध्रुवीकृत सर्वदिशात्मक एंटीना
मोटे तौर पर 30 डिग्री डाउनटिल्ट और 3.5dBi के पीक गेन के साथ
(एपी-515) या 4.9डीबीआई (एपी-514)
• दृश्य संकेतक (दो बहु-रंग एलईडी): सिस्टम और के लिए
रेडियो स्थिति
• रीसेट बटन: फ़ैक्टरी रीसेट, एलईडी मोड नियंत्रण (सामान्य/बंद)
• सीरियल कंसोल इंटरफ़ेस (मालिकाना, माइक्रो-बी यूएसबी
भौतिक जैक)
• केंसिंग्टन सुरक्षा स्लॉट
बिजली के स्रोत और बिजली की खपत
• एपी सीधे डीसी पावर और पावर ओवर का समर्थन करता है
ईथरनेट (PoE; पोर्ट E0 पर)
• जब बिजली के दोनों स्रोत उपलब्ध होते हैं, तो डीसी पावर लेता है
पीओई पर प्राथमिकता
• बिजली के स्रोत अलग से बेचे जाते हैं;आदेश देखें
विवरण के लिए नीचे सूचना अनुभाग
• जब DC या 802.3at (क्लास 4) / 802.3bt (क्लास
5) पीओई, एपी प्रतिबंधों के बिना काम करेगा।
• जब 802.3af (कक्षा 3) PoE और IPM के साथ संचालित हो
सक्षम सुविधा, एपी अप्रतिबंधित मोड में शुरू हो जाएगा,
लेकिन यह PoE बजट के आधार पर प्रतिबंध लागू कर सकता है
और वास्तविक शक्ति।लागू करने के लिए कौन से आईपीएम प्रतिबंध हैं, और अंदर
क्या आदेश, प्रोग्राम करने योग्य है।
• AP को 802.3af (श्रेणी 3 या निम्न) PoE के साथ संचालित करना
स्रोत और आईपीएम अक्षम समर्थित नहीं है (एपी को छोड़कर
मंचन;कोई रेडियो सक्षम नहीं होगा)।
• अधिकतम (सबसे खराब स्थिति) बिजली की खपत:
- डीसी संचालित: 16.0W
- PoE संचालित (802.3af, IPM सक्षम): 13.5W
- PoE पावर्ड (802.3at/bt): 20.8W
- ऊपर दिए गए सभी नंबर बाहरी यूएसबी डिवाइस के बिना हैं
जुड़े हुए।पूर्ण 5W पावर बजट की सोर्सिंग करते समय
ऐसे उपकरण के लिए, वृद्धिशील (सबसे खराब स्थिति) शक्ति
AP के लिए खपत 5.7W (PoE संचालित) या तक है
5.5W (डीसी संचालित)।
• निष्क्रिय मोड में अधिकतम (सबसे खराब स्थिति) बिजली की खपत:
12.6W (पीओई) या 9.7W (डीसी)
• गहरी नींद में अधिकतम (सबसे खराब स्थिति) बिजली की खपत
मोड: 5.9W (PoE) या 1.5W (DC)
बढ़ते विवरण
के पीछे एक माउंटिंग ब्रैकेट पहले से इंस्टॉल किया गया है
एपी।इस ब्रैकेट का उपयोग एपी को किसी भी (बेचे गए) को सुरक्षित करने के लिए किया जाता है
अलग से) माउंट किट;आदेश सूचना अनुभाग देखें
विवरण के लिए नीचे।
यांत्रिक विनिर्देश
• आयाम/वजन (AP-515; इकाई, माउंट ब्रैकेट को छोड़कर):
- 200 मिमी (डब्ल्यू) x 200 मिमी (डी) x 46 मिमी (एच) /
7.9" (डब्ल्यू) x 7.9" (डी) x 1.8" (एच)
- 810g/28.5oz
• आयाम/वजन (AP-515; शिपिंग):
- 230 मिमी (डब्ल्यू) x 220 मिमी (डी) x 72 मिमी (एच) /
9.1" (डब्ल्यू) x 8.7" (डी) x 2.8" (एच)
- 1010g/35.5oz
पर्यावरण संबंधी विनिर्देश
• परिचालन की स्थिति
- तापमान: 0C से +50C/+32F से +122F
- आर्द्रता: 5% से 93% गैर संघनक
- एपी एयर-हैंडलिंग स्पेस में उपयोग के लिए प्लेनम रेटेड है
- ईटीएस 300 019 वर्ग 3.2 वातावरण
• भंडारण और परिवहन की स्थिति
- तापमान: -40C से +70C/-40F से +158F
- आर्द्रता: 5% से 93% गैर संघनक
- ETS 300 019 कक्षा 1.2 और 2.3 वातावरण
विश्वसनीयता
विफलता के बीच औसत समय (MTBF): 560,000 घंटे (64 वर्ष) +25C पर
परिचालन तापमान।
विनियामक अनुपालन
• एफसीसी/आईएसईडी
• CE चिह्नित
• रेड डायरेक्टिव 2014/53/ईयू
• ईएमसी निर्देश 2014/30/ईयू
• कम वोल्टेज निर्देश 2014/35/EU
• UL/IEC/EN 60950
• ईएन 60601-1-1, ईएन60601-1-2
• रेलवे प्रमाणपत्र (AP-515 केवल):
- EN 50155:2017 - रेलवे अनुप्रयोग
- EN 50121-1:2017 - रेलवे ईएमसी
- EN 50121-3-2 - रेलवे ईएमसी
- EN 50121-4:2016 - रेलवे प्रतिरक्षण
- IEC 61373 ed2:2008 - रेलवे शॉक और कंपन
अधिक देश-विशिष्ट विनियामक जानकारी के लिए और
अनुमोदन, कृपया अपने अरूबा प्रतिनिधि से मिलें।

नियामक मॉडल संख्या
• AP-514: APIN0514
• AP-515: APIN0515
प्रमाणपत्र
• UL2043 प्लेनम रेटिंग
• वाई-फाई एलायंस:
- Wi-Fi प्रमाणित a, b, g, n, ac, ax
- WPA, WPA2 और WPA3 - CNSA विकल्प के साथ उद्यम,
व्यक्तिगत (SAE), उन्नत ओपन (OWE)
- WMM, WMM-PS, W-Fi एजाइल मल्टीबैंड
- पासपॉइंट (रिलीज़ 2)
- वाई-फाई स्थान
• ब्लूटूथ एसआईजी
गारंटी
अरूबा की हार्डवेयर सीमित आजीवन वारंटी।
न्यूनतम ऑपरेटिंग सिस्टम सॉफ़्टवेयर
संस्करणों
• अरूबाओएस और अरूबा इंस्टेंटओएस 8.4.0.0 (कुछ
प्रतिबंध)।अप्रतिबंधित संचालन के लिए, 8.6.0.0 या बाद का उपयोग करें।
• अरूबाओएस 10.0.0.0
