ब्रांड नाम:
Mellanox
मॉडल संख्या:
MFS1S00-H005V
संपर्क करें
वीडियो
वीडियो
परिचय

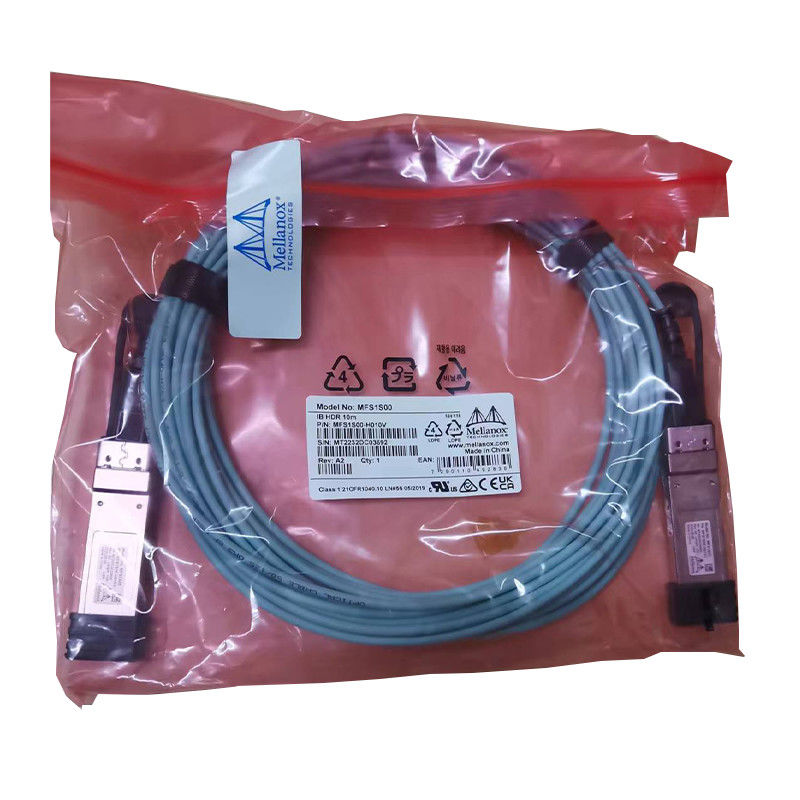

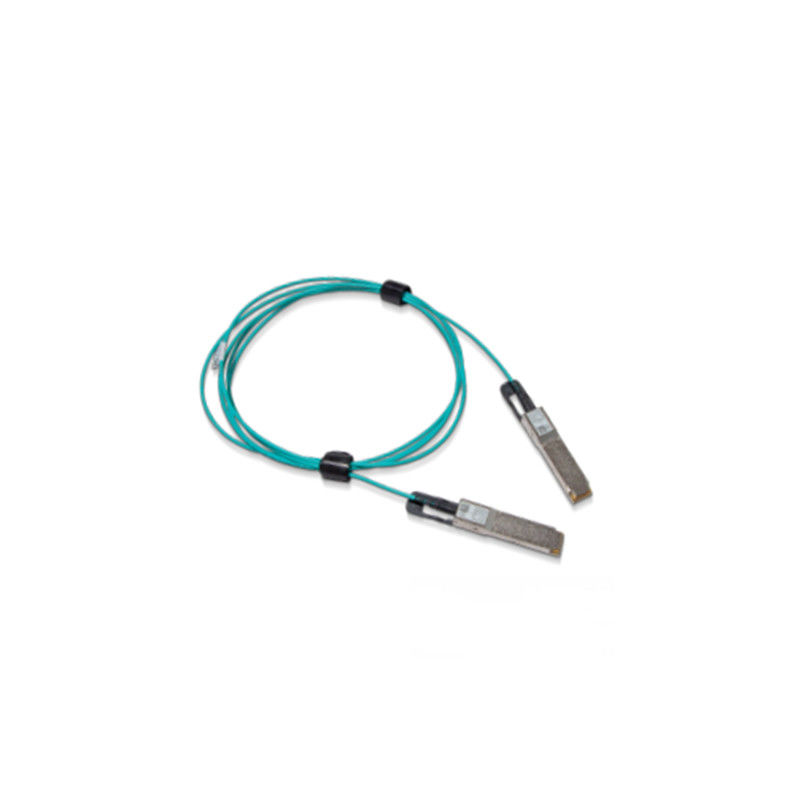

NVIDIA® MFS1S00 एक QSFP56 VCSEL-आधारित (वर्टिकल कैविटी सरफेस-एमिटिंग लेजर) सक्रिय ऑप्टिकल केबल (AOC) है जिसे 200Gb/s InfiniBand (IB) HDR (हाई डेटा रेट) सिस्टम में उपयोग के लिए डिज़ाइन किया गया है।
MFS1S00 AOC उच्च पोर्ट घनत्व और कॉन्फ़िगरेशन प्रदान करता है, और डेटा केंद्रों में निष्क्रिय तांबे के केबलों की तुलना में बहुत लंबी पहुंच प्रदान करता है।चूँकि AOC हॉट प्लगेबल है, इसलिए इसे स्थापित करना और बदलना आसान है।
MFS1S00 में होस्ट सिस्टम की ओर विद्युत पक्ष पर एक मानक SFF-8665 अनुरूप QSFP56 पोर्ट है।इसमें प्रति सिरे पर चार मल्टी-मोड फाइबर (एमएमएफ) ऑप्टिक ट्रांसीवर होते हैं, प्रत्येक 50 जीबी/एस तक की डेटा दर पर काम करता है।
MFS1S00 अपने ऑप्टिकल ट्रांसमीटर और रिसीवर दोनों के लिए 50Gb/s की दर तक प्रति लेन चयन योग्य रीटाइमिंग प्रदान करता है।
NVIDIA के अद्वितीय गुणवत्ता वाले केबल समाधान डेटा सेंटर इंटरकनेक्ट के लिए बिजली-कुशल कनेक्टिविटी प्रदान करते हैं।यह कम लागत पर उच्च पोर्ट बैंडविड्थ, घनत्व और कॉन्फ़िगरेशन को सक्षम बनाता है, और डेटा केंद्रों में बिजली की आवश्यकता को कम करता है।कठोर उत्पादन परीक्षण सर्वोत्तम आउट-ऑफ-द-बॉक्स इंस्टॉलेशन अनुभव, प्रदर्शन और स्थायित्व सुनिश्चित करता है।
| हाइलाइट |
| * 200 जीबी/एस तक डेटा दर |
| * प्रोग्रामयोग्य आरएक्स आउटपुट आयाम और पूर्व-जोर |
| * प्रोग्रामेबल टीएक्स इनपुट इक्वलाइज़र |
| * चयन योग्य पुनः समय निर्धारण |
| * SFF-8665 अनुरूप QSFP28 पोर्ट |
| * एकल 3.3V बिजली की आपूर्ति |
| * 2.2W बिजली अपव्यय (प्रकार, प्रत्येक छोर रिटाइमिंग के साथ) |
| * कम बीईआर |
| * 100 मीटर तक की लंबाई |
| * हॉट प्लग करने योग्य |
| * RoHS कॉम्प्लाइंट |
| * SFF-8636 अनुरूप I2C प्रबंधन इंटरफ़ेस |
| MFS1S00-H003V | सक्रिय ऑप्टिकल केबल, 200 जीबी/एस तक वीपीआई (आईबी एचडीआर और 200 जीबीई), क्यूएसएफपी56, 3एम |
| MFS1S00-H005V | सक्रिय ऑप्टिकल केबल, 200Gb/s तक VPI (IB HDR और 200GbE), QSFP56, 5m |
| MFS1S00-H010V | सक्रिय ऑप्टिकल केबल, 200 जीबी/एस तक वीपीआई (आईबी एचडीआर और 200 जीबीई), क्यूएसएफपी56, 10 मीटर |
| MFS1S00-H015V | सक्रिय ऑप्टिकल केबल, 200Gb/s तक VPI (IB HDR और 200GbE), QSFP56, 15m |
| MFS1S00-H020V | सक्रिय ऑप्टिकल केबल, 200 जीबी/एस तक वीपीआई (आईबी एचडीआर और 200 जीबीई), क्यूएसएफपी56, 20 मीटर |
| MFS1S00-H030V | सक्रिय ऑप्टिकल केबल, 200 जीबी/एस तक वीपीआई (आईबी एचडीआर और 200 जीबीई), क्यूएसएफपी56, 30 मीटर |
| MFS1S00-H050V | सक्रिय ऑप्टिकल केबल, 200 जीबी/एस तक वीपीआई (आईबी एचडीआर और 200 जीबीई), क्यूएसएफपी56, 50 मीटर |
| MFS1S00-H100V | सक्रिय ऑप्टिकल केबल, 200 जीबी/एस तक वीपीआई (आईबी एचडीआर और 200 जीबीई), क्यूएसएफपी56, 100 मीटर |
पूर्ण अधिकतम रेटिंग वे हैं जिनके परे डिवाइस को नुकसान हो सकता है।
परिचालन विशिष्टताओं और पूर्ण अधिकतम रेटिंग के बीच लंबे समय तक संचालन का इरादा नहीं है और इससे डिवाइस में स्थायी गिरावट हो सकती है।
|
पैरामीटर
|
मिन
|
अधिकतम
|
इकाइयों
|
|---|---|---|---|
| वोल्टेज आपूर्ति | -0.3 | 3.6 | वी |
| डेटा इनपुट वोल्टेज | -0.3 | 3.465 | वी |
| इनपुट वोल्टेज नियंत्रित करें | -0.3 | 4.0 | वी |
| क्षति सीमा | 3.4 | --- | डी बी एम |
यह तालिका उत्पाद के लिए पर्यावरणीय विशिष्टताओं को दर्शाती है।
|
पैरामीटर
|
मिन
|
अधिकतम
|
इकाइयों
|
|---|---|---|---|
| भंडारण तापमान | -40 | 85 | डिग्री सेल्सियस |
यह अनुभाग सामान्य ऑपरेशन के लिए मानों की सीमा दिखाता है।होस्ट बोर्ड बिजली आपूर्ति फ़िल्टरिंग को एसएफएफ समिति विनिर्देश में अनुशंसित अनुसार डिज़ाइन किया जाना चाहिए।
|
पैरामीटर
|
मिन
|
प्रकार
|
अधिकतम
|
इकाइयों
|
|---|---|---|---|---|
| आपूर्ति वोल्टेज (वीप्रतिलिपि) | 3.135 | 3.3 | 3.465 | वी |
| बिजली अपव्यय (प्रत्येक छोर, सभी लेन पर पुनः समय निर्धारण) | --- | 4.8 | 5.0 | डब्ल्यू |
| आपूर्ति शोर सहनशीलता (10 हर्ट्ज - 10 मेगाहर्ट्ज) | 66 | --- | --- | एमवीपी |
| ऑपरेटिंग केस का तापमान | 0 | --- | 701 | डिग्री सेल्सियस |
| परिचालन सापेक्ष आर्द्रता | 5 | --- | 85 | % |
टिप्पणियाँ:
एओसी के साथ परीक्षण किए गए कॉन्फ़िगरेशन के लिए, कृपया सिस्टम स्तरीय उत्पाद (एसएलपी) योग्यता रिपोर्ट देखें।
AOC दर चयन का समर्थन करता है, जिसे रजिस्टर 0x57-0x58 पर लिखकर नियंत्रित किया जाता है।बाइट 0x57 (87dec, Rxn_Rate_Select) में प्रत्येक रिसीवर लेन के लिए दो बिट्स असाइन किए गए हैं और बाइट 0x58 (88dec, Txn_Rate_Select) में प्रत्येक ट्रांसमीटर लेन के लिए दो बिट्स चार बिटरेट तक निर्दिष्ट करने के लिए दिए गए हैं, जैसा कि SFF-8636 Rev 2.9.2 तालिका 6 में परिभाषित किया गया है। -5 XN_RATE_SELECT एनकोडिंग।सभी चार लेनों का दर चयन मान समान होना आवश्यक है।
नीचे दी गई तालिका प्रत्येक दर चयन सेटिंग के लिए दर निर्दिष्ट करती है।
|
दर चयन मूल्य
|
परिचालन दर (जीबीडी)
|
|---|---|
| 10 | 25.78125 एनआरजेड (ईडीआर) |
| 11 | 26.56250 पीएएम4 (एचडीआर) |
| नमूना | विवरण |
| MFS1S00-H005V | मेलानॉक्स एओसी डीएसी केबल 200जीबी 100जीबी 25जीबी 40जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H005V | मेलानॉक्स ब्रेकआउट केबल 200जीबी 100जीबी 25जीबी 40जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H005V | मेलानॉक्स पैसिव कॉपर केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H005V | मेलानॉक्स इनफिनिबैंड केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H005V | कंसोल केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H005V | सक्रिय फाइबर केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H005V | एचडीआर केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H005V | मेलानॉक्स स्प्लिटर केबल 200जीबी 100जीबी 25जीबी 40जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H005V | मेलानॉक्स ईडीआर केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H005V | हाई स्पीड इंटरकनेक्ट केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H005V | फास्ट इंटरकनेक्ट केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H005V | ईथरनेट केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30 क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H005V | InfiniBand केबल 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | एचडीआर केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
सामान्य प्रश्न
Q1.आप हमसे क्या खरीद सकते हैं?
ए:मेलानॉक्स, अरूबा, रुकस, एक्सट्रीम ब्रांड के उत्पाद, जिनमें स्विच, नेटवर्क कार्ड, केबल, एक्सेस शामिल हैं
बिंदु, आदि
Q2.डिलीवरी तिथि के बारे में क्या ख्याल है?
उत्तर: इसमें आमतौर पर 3-5 कार्य दिवस लगते हैं।विशिष्ट मॉडलों के लिए, स्टॉक की जांच के लिए कृपया हमसे संपर्क करें।अंततः,
वास्तविक परामर्श मान्य होगा। हम यथाशीघ्र वितरण करने की पूरी कोशिश करेंगे।
Q3.आपकी वारंटी शर्तें क्या हैं?
उत्तर: हम 12 महीने की वारंटी समय की आपूर्ति करते हैं।
Q4.शिपिंग विधि के बारे में क्या ख्याल है?
उत्तर: हम फेडेक्स/डीएचएल/यूपीएस/टीएनटी और अन्य हवाई शिपमेंट का उपयोग करते हैं, समुद्री शिपमेंट भी काम करने योग्य हैं।एक शब्द में,
हम आपकी इच्छानुसार कोई भी शिपमेंट कर सकते हैं।
Q5.क्या मुझे कुछ नमूने मिल सकते हैं?
उत्तर: हां, गुणवत्ता जांच और बाजार परीक्षण के लिए नमूना आदेश उपलब्ध है।आपको केवल नमूना लागत का भुगतान करना होगा
और व्यक्त लागत.
प्रश्न 6. आपकी मुख्य ताकतें क्या हैं?
उत्तर: प्रथम-हाथ की आपूर्ति, अनुकूल कीमत के साथ मूल और नए उत्पाद और बिक्री के बाद उत्तम उत्पाद।
