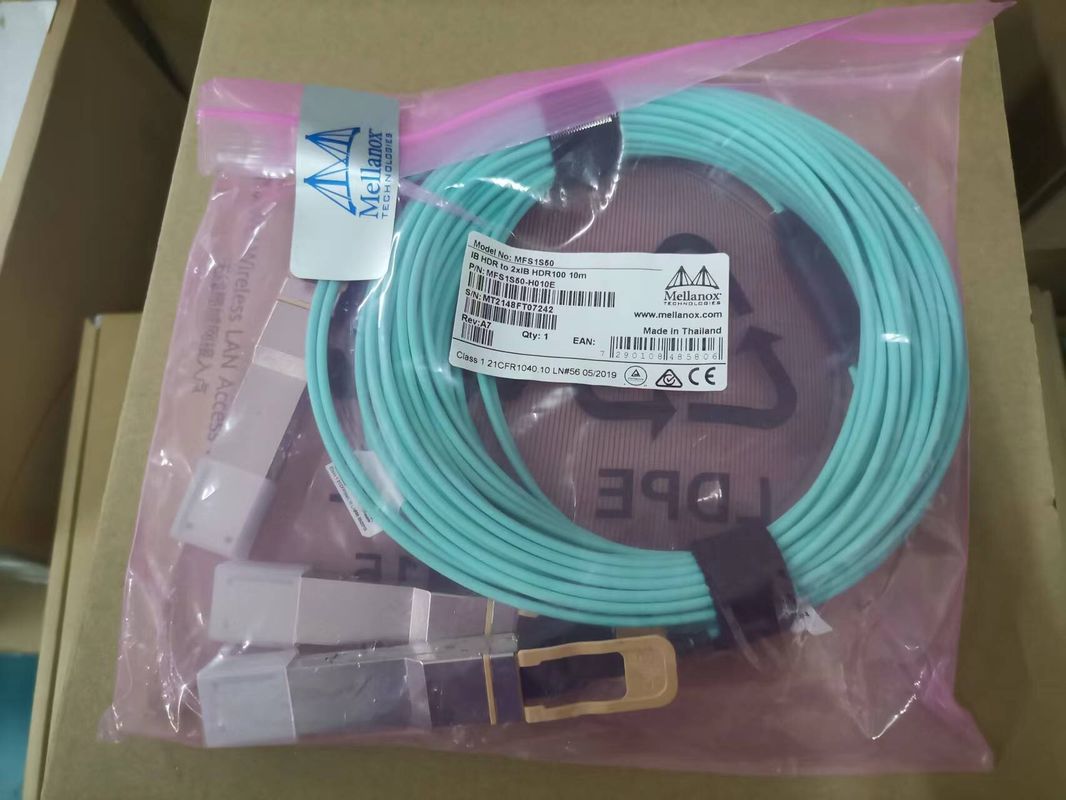

आईबी एचडीआर एमएमएफ स्प्लिटर Mellanox AOC केबल MFS1S50-H020V (QSFP56 से 2xQSFP56)
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFS1S50-H005E |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 7-10 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम एक्सट्रांसफर |
| आपूर्ति की क्षमता: | 10000 पीसी / माह |
|
विस्तार जानकारी |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| HDR Systems: | Supports 200Gb InfiniBand | power supply: | 3.3V |
| I2C: | Yes | Cable color: | Aqua |
| प्रमुखता देना: | HDR MMF मेलानॉक्स AOC,Mellanox AOC स्प्लिटर केबल,MFS1S50-H005E |
||
उत्पाद विवरण

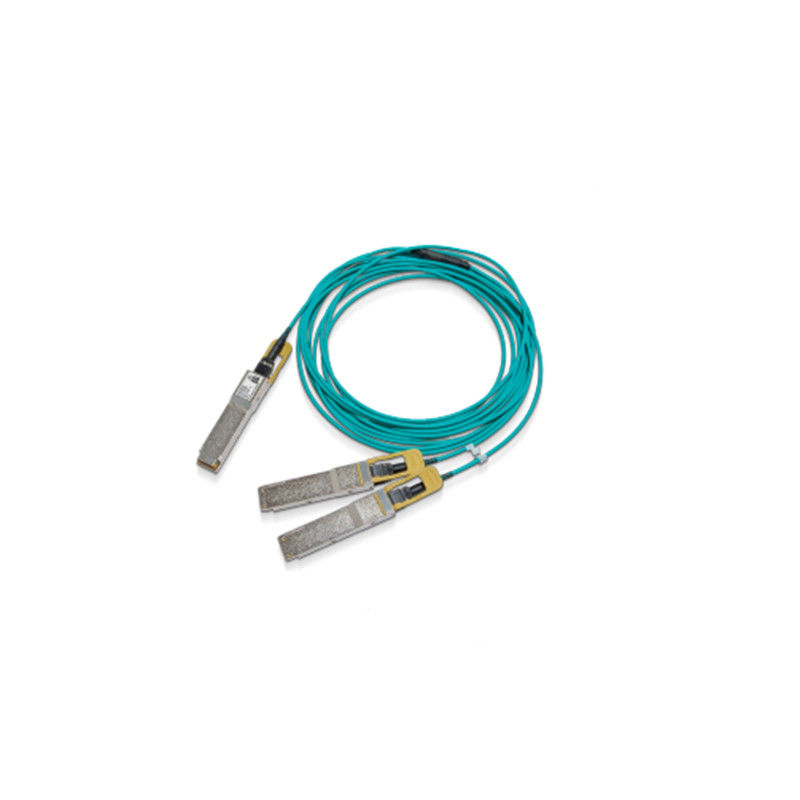

200Gb/s HDR से 2x100Gb/s HDR100(QSFP56 से 2xQSFP56) MMF एक्टिव ऑप्टिकल स्प्लिटर केबल

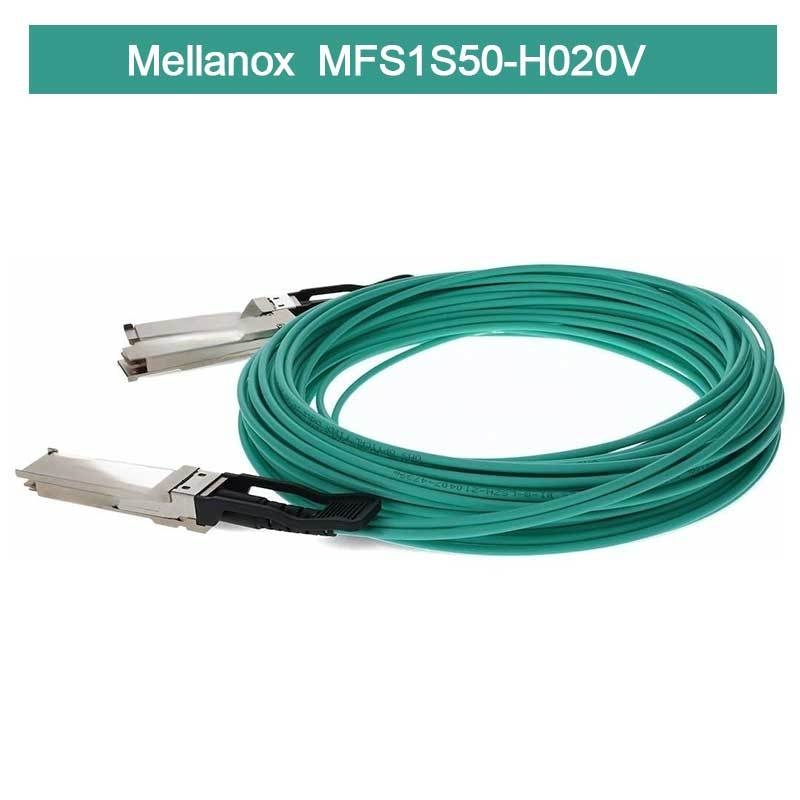

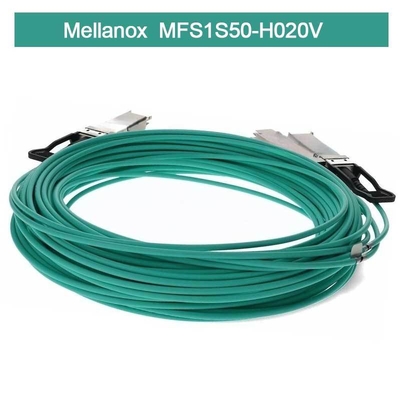

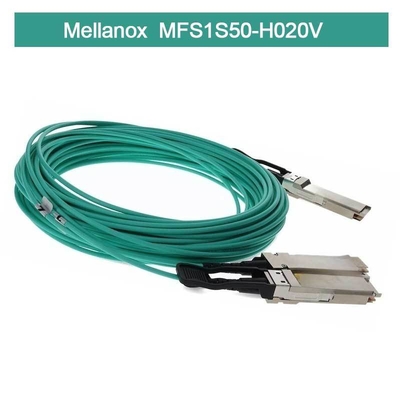

Mellanox® MFS1S50-H020V एक QSFP56 VCSEL-आधारित (वर्टिकल कैविटी सरफेस-एमिटिंग लेजर), लागत प्रभावी 200Gb/s से 2 x 100Gb/s एक्टिव ऑप्टिकल स्प्लिटर केबल (AOC) है जिसे 200Gb/s इन्फिनिबैंड HDR (हाई डेटा रेट) सिस्टम में उपयोग के लिए डिज़ाइन किया गया है।
MFS1S50-H020V केबल QSFP56 प्लग करने योग्य समाधान के लिए SFF-8665 के अनुरूप है। यह एक तरफ 200Gb/s कनेक्टर और दूसरी तरफ दो अलग-अलग 100Gb/s कनेक्टर्स के साथ सिस्टम इकाइयों के बीच कनेक्टिविटी प्रदान करता है, जैसे कि एक स्विच और दो सर्वर। केबल सिंगल QSFP56 एंड पर 4 MMF (मल्टी मोड फाइबर) जोड़े में से प्रत्येक से डेटा सिग्नल को दोहरे जोड़े में से प्रत्येक QSFP56 मल्टीपोर्ट एंड तक जोड़ता है। केबल के प्रत्येक QSFP56 एंड में एक EEPROM शामिल है जो उत्पाद और स्थिति निगरानी जानकारी प्रदान करता है, जिसे होस्ट सिस्टम द्वारा पढ़ा जा सकता है।
सख्त उत्पादन परीक्षण सर्वोत्तम आउट-ऑफ-द-बॉक्स इंस्टॉलेशन अनुभव, प्रदर्शन और स्थायित्व सुनिश्चित करता है।
Mellanox’s के अद्वितीय गुणवत्ता वाले एक्टिव फाइबर केबल समाधान डेटा सेंटर इंटरकनेक्ट के लिए पावर-कुशल कनेक्टिविटी प्रदान करते हैं। वे कम लागत पर उच्च पोर्ट बैंडविड्थ, घनत्व और कॉन्फ़िगरेशन क्षमता और डेटा केंद्रों में कम बिजली की आवश्यकता को सक्षम करते हैं।
NVIDIA® MFS1S50-H020V एक QSFP56 VCSEL-आधारित (वर्टिकल कैविटी सरफेस-एमिटिंग लेजर), लागत प्रभावी 200Gb/s से 2 x 100Gb/s एक्टिव ऑप्टिकल स्प्लिटर केबल (AOC) है जिसे 200Gb/s इन्फिनिबैंड (IB) HDR (हाई डेटा रेट) सिस्टम में उपयोग के लिए डिज़ाइन किया गया है।
MFS1S50-H020V केबल QSFP56 प्लग करने योग्य समाधान के लिए SFF-8665 के अनुरूप है। यह एक तरफ 200Gb/s कनेक्टर और दूसरी तरफ दो अलग-अलग 100Gb/s कनेक्टर्स के साथ सिस्टम इकाइयों के बीच कनेक्टिविटी प्रदान करता है, जैसे कि एक स्विच और दो सर्वर। केबल सिंगल QSFP56 एंड पर 4 MMF (मल्टी मोड फाइबर) जोड़े में से प्रत्येक से डेटा सिग्नल को दोहरे जोड़े में से प्रत्येक QSFP56 मल्टीपोर्ट एंड तक जोड़ता है। केबल के प्रत्येक QSFP56 एंड में एक EEPROM शामिल है जो उत्पाद और स्थिति निगरानी जानकारी प्रदान करता है, जिसे होस्ट सिस्टम द्वारा पढ़ा जा सकता है। MFS1S50-H020V
NVIDIA के अद्वितीय-गुणवत्ता वाले केबल समाधान डेटा सेंटर इंटरकनेक्ट के लिए पावर-कुशल कनेक्टिविटी प्रदान करते हैं। यह कम लागत पर उच्च पोर्ट बैंडविड्थ, घनत्व और कॉन्फ़िगरेशन क्षमता और डेटा केंद्रों में कम बिजली की आवश्यकता को सक्षम करता है। MFS1S50-H020V
सख्त उत्पादन परीक्षण सर्वोत्तम आउट-ऑफ-द-बॉक्स इंस्टॉलेशन अनुभव, प्रदर्शन और स्थायित्व सुनिश्चित करता है।
MFS1S50-H020V आदेश देने की जानकारी
|
आदेश देने का भाग संख्या
|
विवरण
|
|---|---|
| MFS1S50-H003V | NVIDIA एक्टिव ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 3m |
| MFS1S50-H005V | NVIDIA एक्टिव ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 5m |
| MFS1S50-H010V | NVIDIA एक्टिव ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 10m |
| MFS1S50-H015V | NVIDIA एक्टिव ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 15m |
| MFS1S50-H020V | NVIDIA एक्टिव ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 20m |
| MFS1S50-H030V | NVIDIA एक्टिव ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 30m |
पूर्ण अधिकतम विनिर्देश
पूर्ण अधिकतम रेटिंग वे हैं जिनके आगे डिवाइस को नुकसान हो सकता है।
परिचालन विनिर्देशों और पूर्ण अधिकतम रेटिंग के बीच लंबे समय तक संचालन का इरादा नहीं है और इससे स्थायी डिवाइस गिरावट हो सकती है।
पूर्ण अधिकतम रेटिंग
|
पैरामीटर
|
न्यूनतम
|
अधिकतम
|
इकाइयाँ
|
|---|---|---|---|
| आपूर्ति वोल्टेज | -0.3 | 3.6 | V |
| डेटा इनपुट वोल्टेज | -0.3 | 3.465 | V |
| नियंत्रण इनपुट वोल्टेज | -0.3 | 4.0 | V |
| क्षति सीमा | 3.4 | --- | dBm |
पर्यावरण विनिर्देश
यह तालिका उत्पाद के लिए पर्यावरण विनिर्देश दिखाती है।
|
पैरामीटर
|
न्यूनतम
|
अधिकतम
|
इकाइयाँ
|
|---|---|---|---|
| भंडारण तापमान | -40 | 85 | °C |
परिचालन विनिर्देश
यह खंड सामान्य संचालन के लिए मानों की सीमा दिखाता है। होस्ट बोर्ड बिजली आपूर्ति फ़िल्टरिंग को SFF समिति विशिष्टता में अनुशंसित के रूप में डिज़ाइन किया जाना चाहिए।
|
पैरामीटर
|
न्यूनतम
|
टाइप
|
अधिकतम
|
इकाइयाँ
|
टिप्पणियाँ
|
|---|---|---|---|---|---|
| आपूर्ति वोल्टेज (Vcc) | 3.135 | 3.3 | 3.465 | V | --- |
| बिजली की खपत 200Gb/s अंत | --- | 4.5 | 5.0 | W | --- |
| बिजली की खपत 100Gb/s अंत | --- | 3.0 | 3.5 | W | --- |
| आपूर्ति शोर सहनशीलता (10Hz – 10MHz) | 66 | --- | --- | mVpp | --- |
| ऑपरेटिंग केस तापमान | 0 | --- | 70 | °C | --- |
| ऑपरेटिंग सापेक्षिक आर्द्रता | 5 | --- | 85 | % | --- |
विद्युत विनिर्देश
|
पैरामीटर (प्रति लेन)
|
न्यूनतम
|
टाइप
|
अधिकतम
|
इकाइयाँ
|
|---|---|---|---|---|
| सिग्नलिंग दर | -100 पीपीएम | 53.125 | +100 पीपीएम | GBd |
| टीपी1ए पर विभेदक डेटा इनपुट स्विंग | टीबीडी | --- | 900 | mVpp |
| टीपी4 पर विभेदक डेटा आउटपुट स्विंग | --- | --- | 900 | mVpp |
| निकट-अंत ईएसएमडब्ल्यू | 0.265 | --- | --- | UI |
| निकट-अंत आउटपुट आई ऊंचाई | 70 | --- | --- | mVpp |
| आउटपुट संक्रमण समय, 20% से 80% | 9.5 | --- | --- | ps |
टिप्पणियाँ:
- एकाधिक घड़ी डोमेन केवल लाइन-साइड Rx पर समर्थित हैं। होस्ट साइड Rx केवल एक ही घड़ी डोमेन का समर्थन करता है।
- QSFP Tx CDR लॉक केवल तभी हो सकता है जब Tx लेन 4 डेटा प्रसारित कर रहा हो।
इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD)
यह उत्पाद विशिष्ट डेटा सेंटर ऑपरेटिंग वातावरण में ESD स्तरों के साथ संगत है और नियामक अनुपालन अनुभाग में सूचीबद्ध मानकों के अनुसार प्रमाणित है। उत्पाद को शिपिंग के दौरान इसकी सुरक्षा के लिए सभी कनेक्टर्स पर सुरक्षात्मक कैप के साथ भेज दिया जाता है। उच्च गति के केबलों और ऑप्टिकल ट्रांससीवर के सामान्य संचालन और संचालन में, सर्वर/स्विच के QSFP पिंजरे में डालने के दौरान ESD चिंता का विषय है। इसलिए, मानक ESD हैंडलिंग सावधानियों का पालन किया जाना चाहिए। इनमें ग्राउंडेड कलाई/जूते के पट्टे और ESD फर्श का उपयोग शामिल है जहां भी एक केबल/ट्रांससीवर निकाला/डाला जाता है। स्थापना के बाद होस्ट उपकरण चेसिस के बाहर इलेक्ट्रोस्टैटिक डिस्चार्ज सिस्टम स्तर ESD आवश्यकताओं के अधीन हैं।
हैंडलिंग और सफाई
ट्रांससीवर करंट सर्ज और ओवर वोल्टेज घटनाओं के संपर्क में आने से क्षतिग्रस्त हो सकता है। पूर्ण अधिकतम रेटिंग में परिभाषित स्थितियों के संपर्क को प्रतिबंधित करने का ध्यान रखें। इलेक्ट्रोस्टैटिक डिस्चार्ज-संवेदनशील उपकरणों के लिए सामान्य हैंडलिंग सावधानियों का पालन करें। ट्रांससीवर को विद्युत और ऑप्टिकल पोर्ट दोनों पर धूल के कैप के साथ भेज दिया जाता है। ऑप्टिकल पोर्ट पर कैप हमेशा तब लगी होनी चाहिए जब कोई फाइबर केबल कनेक्ट न हो। ऑप्टिकल कनेक्टर में एक धंसा हुआ कनेक्टर सतह होती है जो तब उजागर होती है जब उसमें न तो केबल होता है और न ही कैप।
फाइबर केबल डालने से पहले, उससे संदूषण को रोकने के लिए केबल कनेक्टर को साफ करें। धूल कैप यह सुनिश्चित करता है कि प्रकाशिकी साफ रहें और कोई अतिरिक्त सफाई की आवश्यकता नहीं होनी चाहिए। संदूषण की स्थिति में, मानक सफाई उपकरणों और विधियों का उपयोग किया जाना चाहिए। तरल पदार्थ नहीं लगाए जाने चाहिए।
पूर्ण समाधान स्टैक प्रदाता। हम नेटवर्किंग के लिए एक-स्टॉप शॉप प्रदान करते हैं। हार्डवेयर (स्विच, एनआईसी, इंटरकनेक्ट) से लेकर सॉफ्टवेयर (ओएस, प्रबंधन, फर्मवेयर) और समर्थन तक, हमारा व्यापक पोर्टफोलियो आपकी नेटवर्किंग आवश्यकताओं को पूरा करेगा। नेटवर्क से परे, हमारा पारिस्थितिकी तंत्र अन्य NVIDIA उत्पादों के साथ-साथ प्रमुख भागीदारों और OEMs से पेशकश के साथ संगतता सुनिश्चित करता है।
सर्वर और स्टोरेज के लिए ऑफलोड + प्रदर्शन। चाहे इन्फिनिबैंड या RoCE के साथ अनुप्रयोगों में तेजी लाना हो, या DPU के माध्यम से प्रमुख वर्कलोड को अलग करना हो, हमारे सॉफ़्टवेयर परिभाषित, हार्डवेयर त्वरित ऑफ़र आपको नेटवर्क प्रबंधन के बजाय अनुप्रयोगों के लिए अपने कंप्यूट और स्टोरेज संसाधनों को समर्पित करने में सक्षम बनाते हैं।
अंतरसंचालनीयता
AOC के साथ परीक्षण किए गए कॉन्फ़िगरेशन के लिए कृपया सिस्टम स्तर उत्पाद (SLP) योग्यता रिपोर्ट देखें।
दर चयन
AOC दर चयन का समर्थन करता है, जिसे रजिस्टर 0x57-0x58 पर लिखकर नियंत्रित किया जाता है। SFF-8636 Rev 2.9.2 टेबल 6-5 XN_RATE_SELECT ENCODINGS में परिभाषित अनुसार, प्रत्येक रिसीवर लेन के लिए दो बिट्स को बाइट 0x57 (87dec, Rxn_Rate_Select) में और दो बिट्स को बाइट 0x58 (88dec, Txn_Rate_Select) में निर्दिष्ट करने के लिए निर्दिष्ट किया गया है। चार बिटरेट तक,। सभी चार लेन में समान दर चयन मान होना आवश्यक है।
नीचे दी गई तालिका प्रत्येक दर चयन सेटिंग के लिए दर निर्दिष्ट करती है।
दर चयन एन्कोडिंग
|
दर चयन मान
|
ऑपरेटिंग दर (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
यांत्रिक विनिर्देश
|
पैरामीटर |
मान | इकाइयाँ | |
|---|---|---|---|
| व्यास | 3 +/-0.2 | मिमी | |
| न्यूनतम झुकने का त्रिज्या | 30 | मिमी | |
| लंबाई सहनशीलता | लंबाई< 5 मीटर | +300 /-0 | मिमी |
| 5 मीटर ≤ लंबाई< 50 मीटर | +500 / -0 | ||
| 50 मीटर ≤ लंबाई | +1000 /-0 | ||
| केबल का रंग | एक्वा | --- | |
