ब्रांड नाम:
Mellanox
मॉडल संख्या:

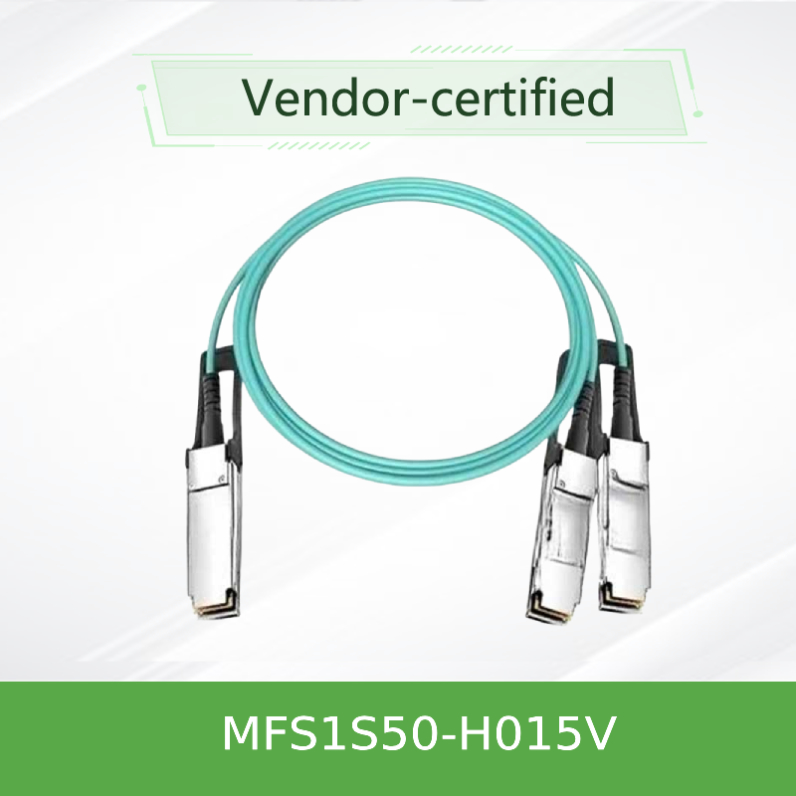

MFS1S50-H015V
संपर्क करें
वीडियो
वीडियो

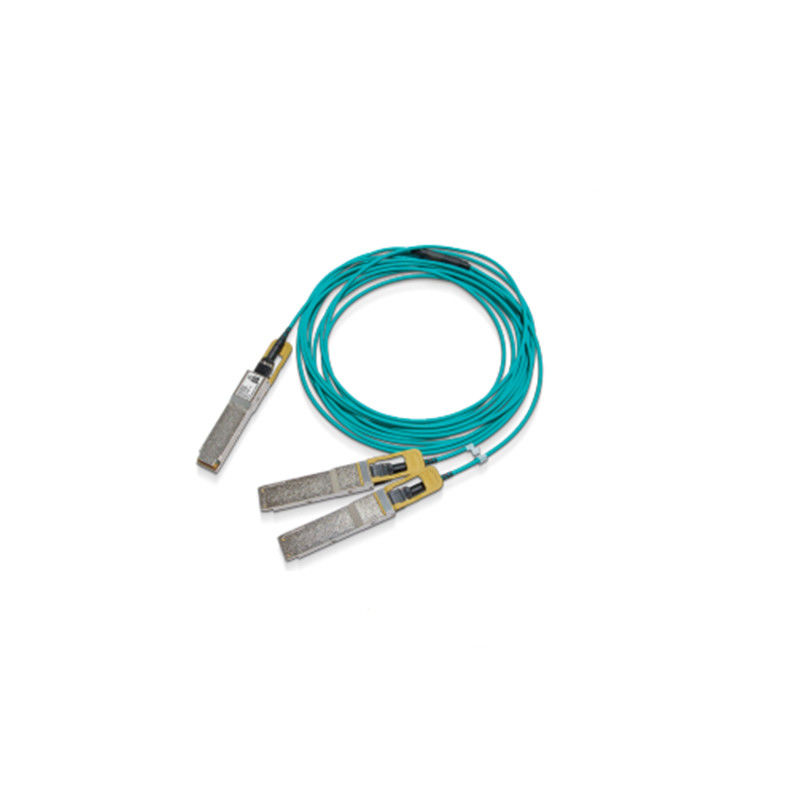

Mellanox® MFS1S50-HxxxE एक QSFP56 VCSEL-आधारित (वर्टिकल कैविटी सरफेस-एमिटिंग लेजर) है, लागत प्रभावी 200Gb/s से 2 x 100Gb/s सक्रिय ऑप्टिकल स्प्लिटर केबल (AOC) है जिसे 200Gb/s InfiniBand HDR (उच्च डेटा दर) में उपयोग के लिए डिज़ाइन किया गया है ) सिस्टम।
MFS1S50-HxxxE केबल QSFP56 प्लग करने योग्य समाधान के लिए SFF-8665 के अनुरूप है।यह एक तरफ 200Gb/s कनेक्टर के साथ सिस्टम यूनिट्स के बीच कनेक्टिविटी प्रदान करता है और दूसरी तरफ दो अलग-अलग 100Gb/s कनेक्टर, जैसे कि एक स्विच और दो सर्वर।केबल एकल QSFP56 छोर पर प्रत्येक 4 MMF (मल्टी मोड फाइबर) जोड़े से डेटा संकेतों को प्रत्येक QSFP56 मल्टीपोर्ट सिरों की दोहरी जोड़ी से जोड़ता है।केबल के प्रत्येक QSFP56 छोर में उत्पाद और स्थिति निगरानी जानकारी प्रदान करने वाला एक EEPROM शामिल है, जिसे होस्ट सिस्टम द्वारा पढ़ा जा सकता है।
कठोर उत्पादन परीक्षण सर्वोत्तम आउट-ऑफ-द-बॉक्स स्थापना अनुभव, प्रदर्शन और स्थायित्व सुनिश्चित करता है।
मेलानॉक्स के अद्वितीय गुणवत्ता वाले सक्रिय फाइबर केबल समाधान डेटा सेंटर इंटरकनेक्ट के लिए ऊर्जा-कुशल कनेक्टिविटी प्रदान करते हैं।वे कम लागत पर उच्च पोर्ट बैंडविड्थ, घनत्व और विन्यास क्षमता को सक्षम करते हैं, और डेटा केंद्रों में बिजली की आवश्यकता को कम करते हैं।
NVIDIA® MFS1S50 एक QSFP56 VCSEL-आधारित (वर्टिकल कैविटी सरफेस-एमिटिंग लेजर) है, लागत प्रभावी 200Gb/s से 2 x 100Gb/s सक्रिय ऑप्टिकल स्प्लिटर केबल (AOC) है जिसे 200Gb/s InfiniBand (IB) HDR ( उच्च डेटा दर) सिस्टम।
MFS1S50 केबल QSFP56 प्लग करने योग्य समाधान के लिए SFF-8665 के अनुरूप है।यह एक तरफ 200Gb/s कनेक्टर के साथ सिस्टम यूनिट्स के बीच कनेक्टिविटी प्रदान करता है और दूसरी तरफ दो अलग-अलग 100Gb/s कनेक्टर, जैसे कि एक स्विच और दो सर्वर।केबल एकल QSFP56 छोर पर प्रत्येक 4 MMF (मल्टी मोड फाइबर) जोड़े से डेटा संकेतों को प्रत्येक QSFP56 मल्टीपोर्ट सिरों की दोहरी जोड़ी से जोड़ता है।केबल के प्रत्येक QSFP56 छोर में उत्पाद और स्थिति निगरानी जानकारी प्रदान करने वाला एक EEPROM शामिल है, जिसे होस्ट सिस्टम द्वारा पढ़ा जा सकता है।
NVIDIA के अद्वितीय-गुणवत्ता वाले केबल समाधान डेटा सेंटर इंटरकनेक्ट के लिए ऊर्जा-कुशल कनेक्टिविटी प्रदान करते हैं।यह कम लागत पर उच्च पोर्ट बैंडविड्थ, घनत्व और विन्यास क्षमता को सक्षम बनाता है, और डेटा केंद्रों में बिजली की आवश्यकता को कम करता है।
कठोर उत्पादन परीक्षण सर्वोत्तम आउट-ऑफ-द-बॉक्स स्थापना अनुभव, प्रदर्शन और स्थायित्व सुनिश्चित करता है।
आदेश की जानकारी
|
ऑर्डरिंग पार्ट नंबर
|
विवरण
|
|---|---|
| MFS1S50-H003V | NVIDIA सक्रिय ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 3m |
| MFS1S50-H005V | NVIDIA सक्रिय ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 5m |
| MFS1S50-H010V | NVIDIA सक्रिय ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 10m |
| MFS1S50-H015V | NVIDIA सक्रिय ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 15m |
| MFS1S50-H020V | NVIDIA सक्रिय ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 20m |
| MFS1S50-H030V | NVIDIA सक्रिय ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 30m |
निरपेक्ष अधिकतम रेटिंग वे हैं जिनसे अधिक होने पर डिवाइस को नुकसान हो सकता है।
परिचालन विशिष्टताओं और पूर्ण अधिकतम रेटिंग के बीच लंबे समय तक संचालन का इरादा नहीं है और इससे स्थायी उपकरण खराब हो सकता है।
|
पैरामीटर
|
मिन
|
अधिकतम
|
इकाइयों
|
|---|---|---|---|
| वोल्टेज आपूर्ति | -0.3 | 3.6 | वी |
| डेटा इनपुट वोल्टेज | -0.3 | 3.465 | वी |
| इनपुट वोल्टेज को नियंत्रित करें | -0.3 | 4.0 | वी |
| नुकसान की दहलीज | 3.4 | --- | डी बी एम |
यह तालिका उत्पाद के लिए पर्यावरणीय विशिष्टताओं को दर्शाती है।
|
पैरामीटर
|
मिन
|
अधिकतम
|
इकाइयों
|
|---|---|---|---|
| भंडारण तापमान | -40 | 85 | डिग्री सेल्सियस |
यह खंड सामान्य ऑपरेशन के लिए मानों की श्रेणी दिखाता है।मेजबान बोर्ड बिजली आपूर्ति फ़िल्टरिंग को एसएफएफ समिति स्पेक में अनुशंसित के रूप में डिजाइन किया जाना चाहिए।
|
पैरामीटर
|
मिन
|
प्रकार
|
अधिकतम
|
इकाइयों
|
टिप्पणियाँ
|
|---|---|---|---|---|---|
| आपूर्ति वोल्टेज (वीप्रतिलिपि) | 3.135 | 3.3 | 3.465 | वी | --- |
| बिजली की खपत 200 जीबी/एस अंत | --- | 4.5 | 5.0 | डब्ल्यू | --- |
| बिजली की खपत 100 जीबी/एस अंत | --- | 3.0 | 3.5 | डब्ल्यू | --- |
| आपूर्ति शोर सहिष्णुता (10Hz - 10MHz) | 66 | --- | --- | एमवीपीपी | --- |
| ऑपरेटिंग केस तापमान | 0 | --- | 70 | डिग्री सेल्सियस | --- |
| ऑपरेटिंग सापेक्ष आर्द्रता | 5 | --- | 85 | % | --- |
|
पैरामीटर (प्रति लेन)
|
मिन
|
प्रकार
|
अधिकतम
|
इकाइयों
|
|---|---|---|---|---|
| सिग्नलिंग दर | -100 पीपीएम | 53.125 | +100 पीपीएम | जीबीडी |
| TP1a पर डिफरेंशियल डेटा इनपुट स्विंग | टीबीडी | --- | 900 | एमवीपीपी |
| TP4 पर डिफरेंशियल डेटा आउटपुट स्विंग | --- | --- | 900 | एमवीपीपी |
| निकट-अंत ESMW | 0.265 | --- | --- | यूआई |
| नियर-एंड आउटपुट आई हाइट | 70 | --- | --- | एमवीपीपी |
| आउटपुट संक्रमण समय, 20% से 80% | 9.5 | --- | --- | पी.एस. |
टिप्पणियाँ:
यह उत्पाद विशिष्ट डेटा सेंटर ऑपरेटिंग वातावरण में ईएसडी स्तरों के साथ संगत है और नियामक अनुपालन अनुभाग में सूचीबद्ध मानकों के अनुसार प्रमाणित है।उत्पाद को शिपिंग के दौरान सुरक्षित रखने के लिए सभी कनेक्टर्स पर सुरक्षात्मक कैप के साथ शिप किया जाता है।हाई-स्पीड केबल और ऑप्टिकल ट्रांसीवर के सामान्य संचालन और संचालन में, सर्वर/स्विच के क्यूएसएफपी पिंजरे में डालने के दौरान ईएसडी चिंता का विषय है।इसलिए, मानक ईएसडी हैंडलिंग सावधानियों को अवश्य देखा जाना चाहिए।इनमें ग्राउंडेड रिस्ट/शू स्ट्रैप्स और ईएसडी फ्लोर का उपयोग शामिल है जहां कहीं भी केबल/ट्रांसीवर को निकाला/डाला जाता है।स्थापना के बाद मेजबान उपकरण चेसिस के बाहरी इलेक्ट्रोस्टैटिक डिस्चार्ज सिस्टम स्तर ईएसडी आवश्यकताओं के अधीन हैं।
ट्रांसीवर को करंट सर्जेस और ओवर वोल्टेज इवेंट्स के संपर्क में आने से नुकसान हो सकता है।एब्सोल्यूट मैक्सिमम रेटिंग्स में परिभाषित स्थितियों के लिए एक्सपोज़र को प्रतिबंधित करने का ध्यान रखें।इलेक्ट्रोस्टैटिक डिस्चार्ज-सेंसिटिव डिवाइस के लिए सामान्य हैंडलिंग सावधानियों का पालन करें।ट्रांसीवर को इलेक्ट्रिकल और ऑप्टिकल पोर्ट दोनों पर डस्ट कैप के साथ भेजा जाता है।जब कोई फाइबर केबल जुड़ा न हो तो ऑप्टिकल पोर्ट पर कैप हमेशा जगह पर होनी चाहिए।ऑप्टिकल कनेक्टर में एक धंसा हुआ कनेक्टर सतह होता है जो तब उजागर होता है जब इसमें न तो केबल होती है और न ही कैप।
फाइबर केबल डालने से पहले, इससे होने वाले संदूषण को रोकने के लिए केबल कनेक्टर को साफ करें।डस्ट कैप यह सुनिश्चित करती है कि प्रकाशिकी साफ रहे और अतिरिक्त सफाई की आवश्यकता न हो।संदूषण की स्थिति में, मानक सफाई उपकरण और विधियों का उपयोग किया जाना चाहिए।तरल पदार्थ नहीं लगाना चाहिए।
एओसी के साथ परीक्षण किए गए कॉन्फ़िगरेशन के लिए कृपया सिस्टम स्तरीय उत्पाद (एसएलपी) योग्यता रिपोर्ट देखें।
AOC दर चयन का समर्थन करता है, जिसे रजिस्टरों 0x57-0x58 पर लिखकर नियंत्रित किया जाता है।बाइट 0x57 (87dec, Rxn_Rate_Select) में प्रत्येक रिसीवर लेन के लिए दो बिट असाइन किए गए हैं और बाइट 0x58 (88dec, Txn_Rate_Select) में प्रत्येक ट्रांसमीटर लेन के लिए दो बिट्स चार बिटरेट तक निर्दिष्ट करने के लिए, जैसा कि SFF-8636 Rev 2.9.2 तालिका 6 में परिभाषित किया गया है -5 XN_RATE_SELECT एन्कोडिंग।सभी चार लेन के लिए समान दर चयन मान होना आवश्यक है।
नीचे दी गई तालिका प्रत्येक दर चयन सेटिंग के लिए दर निर्दिष्ट करती है।
|
दर चयन मूल्य
|
परिचालन दर (जीबीडी)
|
|---|---|
| 01 | 10.31250 एनआरजेड |
| 10 | 25.78125 एनआरजेड |
| 11 | 26.56250 पीएएम4 |
|
पैरामीटर |
कीमत | इकाइयों | |
|---|---|---|---|
| व्यास | 3 +/- 0.2 | मिमी | |
| न्यूनतम मोड़ त्रिज्या | 30 | मिमी | |
| लंबाई सहनशीलता | लंबाई <5 मी | +300/-0 | मिमी |
| 5 मीटर ≤ लंबाई <50 मीटर | +500 / -0 | ||
| 50 मीटर ≤ लंबाई | +1000/-0 | ||
| केबल का रंग | पानी | --- | |
हल्का वजन, उच्च वायु प्रवाह, लंबी पहुंच
लिंकएक्स एओसी केबल्स का उपयोग क्लाउड और सुपरकंप्यूटरों में बड़े पैमाने पर किया जाता है क्योंकि उनकी कम लागत, उच्च मूल्य प्रस्ताव और कनेक्टेड ट्रांसीवर पर बढ़ी हुई विश्वसनीयता होती है।LinkX AOCs डायरेक्ट-अटैच कॉपर (DAC) केबल के समान स्प्लिटर कॉन्फ़िगरेशन से मेल खाते हैं, लेकिन हल्के, अधिक लचीले होते हैं, अधिक एयरफ्लो की अनुमति देते हैं, और 30-100 मीटर तक फैले लंबे समय तक समर्थन करते हैं।NVIDIA GPU-आधारित आर्टिफिशियल इंटेलिजेंस सिस्टम को ईथरनेट नेटवर्क और ईथरनेट स्टोरेज फैब्रिक्स (ESF) से जोड़ने के लिए AOCs का बड़े पैमाने पर उपयोग किया जाता है।
प्रमुख विशेषताऐं
30 से 100 मीटर तक पहुंचता है
सबसे कम लागत वाला, सबसे कम बिजली खपत करने वाला ऑप्टिकल लिंक
बिना ऑप्टिकल कनेक्टर के एक पूर्ण केबल असेंबली
DAC केबल के समान कॉन्फ़िगरेशन में उपलब्ध है
हर जरूरत के लिए विस्तृत 25/50/100/200/400जी उत्पाद की पेशकश
NVIDIA GPU, DGX™, EGX™, और DPU सिस्टम में परीक्षण और प्रमाणित
