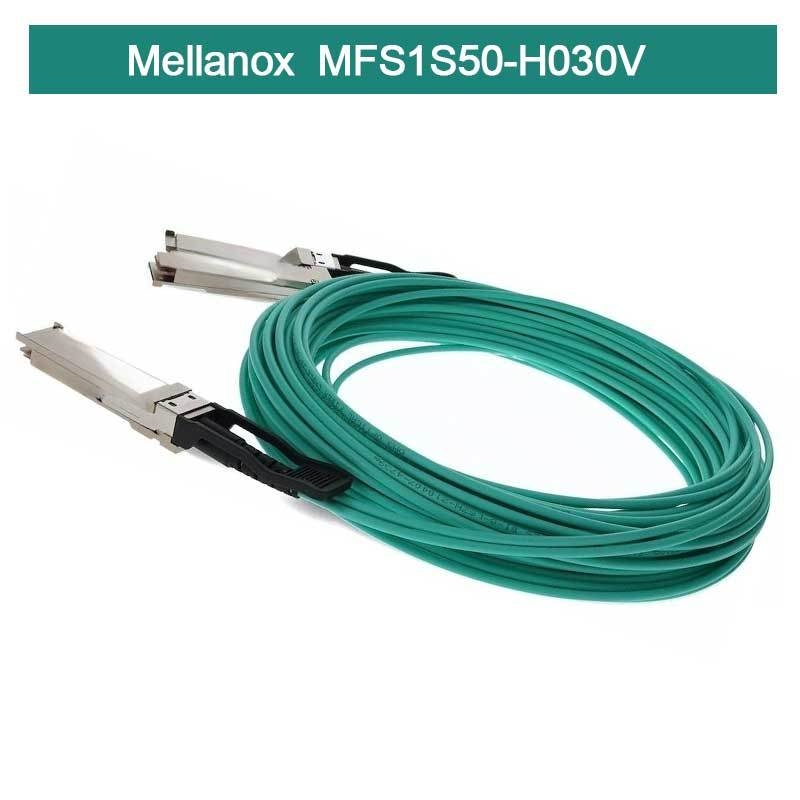

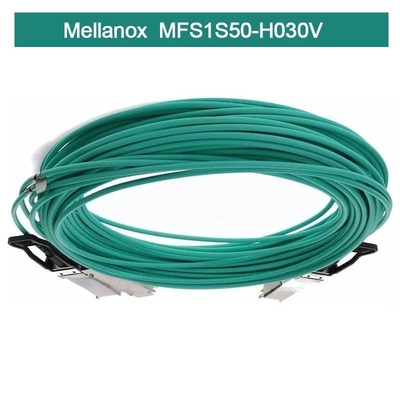

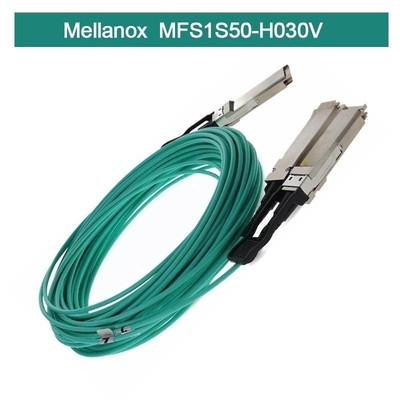

Infiniband Mellanox AOC MFS1S50-H030V VPI HDR & ETH 2x100Gb/S 30M QSFP56 नया और मूल
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFS1S50-H030V |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 7-10 दिन |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम एक्सट्रांसफर |
| आपूर्ति की क्षमता: | 10000 पीसी / माह |
|
विस्तार जानकारी |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| Output transition time, 20% to 80%: | 9.5ps | Near-end output eye height: | 70mVpp |
| Near-end ESMW: | 0.265UI | Differential data output swing at TP4: | 900mVpp |
| प्रमुखता देना: | HDR100 मेलानॉक्स इन्फिनिबैंड केबल,ETH मेलानॉक्स इन्फिनिबैंड केबल,HDR100 मेलानॉक्स स्प्लिटर केबल |
||
उत्पाद विवरण

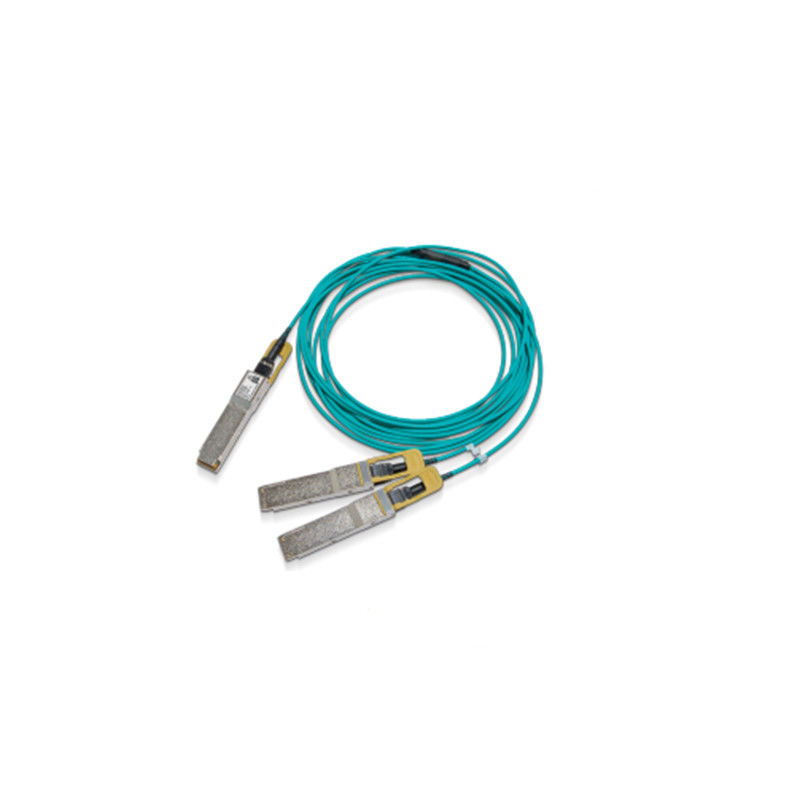

200Gb/s HDR से 2x100Gb/s HDR100(QSFP56 से 2xQSFP56) MMF एक्टिव ऑप्टिकल स्प्लिटर केबल
Mellanox® MFS1S50-HxxxE एक QSFP56 VCSEL-आधारित (वर्टिकल कैविटी सरफेस-एमिटिंग लेजर), लागत प्रभावी 200Gb/s से 2 x 100Gb/s एक्टिव ऑप्टिकल स्प्लिटर केबल (AOC) है जिसे 200Gb/s इन्फिनिबैंड HDR (हाई डेटा रेट) सिस्टम में उपयोग के लिए डिज़ाइन किया गया है।
MFS1S50-HxxxE केबल QSFP56 प्लग करने योग्य समाधान के लिए SFF-8665 के अनुरूप है। यह एक तरफ 200Gb/s कनेक्टर और दूसरी तरफ दो अलग-अलग 100Gb/s कनेक्टर्स के साथ सिस्टम यूनिट के बीच कनेक्टिविटी प्रदान करता है, जैसे कि एक स्विच और दो सर्वर। केबल सिंगल QSFP56 सिरे पर 4 MMF (मल्टी मोड फाइबर) जोड़े में से प्रत्येक से डेटा सिग्नल को दोहरे जोड़े में से प्रत्येक QSFP56 मल्टीपोर्ट सिरे से जोड़ता है। केबल का प्रत्येक QSFP56 सिरा एक EEPROM से मिलकर बनता है जो उत्पाद और स्थिति निगरानी जानकारी प्रदान करता है, जिसे होस्ट सिस्टम द्वारा पढ़ा जा सकता है।
सख्त उत्पादन परीक्षण सर्वोत्तम आउट-ऑफ-द-बॉक्स इंस्टॉलेशन अनुभव, प्रदर्शन और स्थायित्व सुनिश्चित करता है।
Mellanox’s के अद्वितीय गुणवत्ता वाले एक्टिव फाइबर केबल समाधान डेटा सेंटर इंटरकनेक्ट के लिए पावर-कुशल कनेक्टिविटी प्रदान करते हैं। वे डेटा केंद्रों में कम लागत पर उच्च पोर्ट बैंडविड्थ, घनत्व और कॉन्फ़िगरेशन क्षमता और कम बिजली की आवश्यकता को सक्षम करते हैं।
NVIDIA® MFS1S50 एक QSFP56 VCSEL-आधारित (वर्टिकल कैविटी सरफेस-एमिटिंग लेजर), लागत प्रभावी 200Gb/s से 2 x 100Gb/s एक्टिव ऑप्टिकल स्प्लिटर केबल (AOC) है जिसे 200Gb/s इन्फिनिबैंड (IB) HDR (हाई डेटा रेट) सिस्टम में उपयोग के लिए डिज़ाइन किया गया है।
MFS1S50 केबल QSFP56 प्लग करने योग्य समाधान के लिए SFF-8665 के अनुरूप है। यह एक तरफ 200Gb/s कनेक्टर और दूसरी तरफ दो अलग-अलग 100Gb/s कनेक्टर्स के साथ सिस्टम यूनिट के बीच कनेक्टिविटी प्रदान करता है, जैसे कि एक स्विच और दो सर्वर। केबल सिंगल QSFP56 सिरे पर 4 MMF (मल्टी मोड फाइबर) जोड़े में से प्रत्येक से डेटा सिग्नल को दोहरे जोड़े में से प्रत्येक QSFP56 मल्टीपोर्ट सिरे से जोड़ता है। केबल का प्रत्येक QSFP56 सिरा एक EEPROM से मिलकर बनता है जो उत्पाद और स्थिति निगरानी जानकारी प्रदान करता है, जिसे होस्ट सिस्टम द्वारा पढ़ा जा सकता है।
आदेश देने की जानकारी
|
आदेश देने का भाग संख्या
|
विवरण
|
|---|---|
| MFS1S50-H003V | NVIDIA एक्टिव ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 3m |
| MFS1S50-H005V | NVIDIA एक्टिव ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 5m |
| MFS1S50-H010V | NVIDIA एक्टिव ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 10m |
| MFS1S50-H015V | NVIDIA एक्टिव ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 15m |
| MFS1S50-H020V | NVIDIA एक्टिव ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 20m |
| MFS1S50-H030V | NVIDIA एक्टिव ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 30m |
पूर्ण अधिकतम विनिर्देश
पूर्ण अधिकतम रेटिंग वे हैं जिनके आगे डिवाइस को नुकसान हो सकता है।
ऑपरेशनल विनिर्देशों और पूर्ण अधिकतम रेटिंग के बीच लंबे समय तक संचालन का इरादा नहीं है और इससे स्थायी डिवाइस गिरावट हो सकती है।
इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD)
यह उत्पाद विशिष्ट डेटा सेंटर ऑपरेटिंग वातावरण में ESD स्तरों के साथ संगत है और नियामक अनुपालन अनुभाग में सूचीबद्ध मानकों के अनुसार प्रमाणित है। उत्पाद को शिपिंग के दौरान इसकी सुरक्षा के लिए सभी कनेक्टर्स पर सुरक्षात्मक कैप के साथ भेजा जाता है। हाई-स्पीड केबलों और ऑप्टिकल ट्रांससीवर्स के सामान्य हैंडलिंग और संचालन में, सर्वर/स्विच के QSFP पिंजरे में डालने के दौरान ESD चिंता का विषय है। इसलिए, मानक ESD हैंडलिंग सावधानियों का पालन किया जाना चाहिए। इनमें ग्राउंडेड कलाई/जूते के पट्टे और ESD फर्श का उपयोग शामिल है जहां भी एक केबल/ट्रांससीवर निकाला/डाला जाता है। स्थापना के बाद होस्ट उपकरण चेसिस के बाहर इलेक्ट्रोस्टैटिक डिस्चार्ज सिस्टम स्तर ESD आवश्यकताओं के अधीन हैं।
हैंडलिंग और सफाई
ट्रांससीवर करंट सर्ज और ओवर वोल्टेज घटनाओं के संपर्क में आने से क्षतिग्रस्त हो सकता है। पूर्ण अधिकतम रेटिंग में परिभाषित स्थितियों के संपर्क को प्रतिबंधित करने का ध्यान रखें। इलेक्ट्रोस्टैटिक डिस्चार्ज-संवेदनशील उपकरणों के लिए सामान्य हैंडलिंग सावधानियों का पालन करें। ट्रांससीवर को विद्युत और ऑप्टिकल पोर्ट दोनों पर धूल के कैप के साथ भेजा जाता है। ऑप्टिकल पोर्ट पर कैप हमेशा तब लगी होनी चाहिए जब कोई फाइबर केबल कनेक्ट न हो। ऑप्टिकल कनेक्टर में एक धंसा हुआ कनेक्टर सतह होती है जो तब उजागर होती है जब उसमें न तो केबल होता है और न ही कैप।
फाइबर केबल डालने से पहले, इससे संदूषण को रोकने के लिए केबल कनेक्टर को साफ करें। धूल कैप यह सुनिश्चित करता है कि प्रकाशिकी साफ रहे और कोई अतिरिक्त सफाई की आवश्यकता नहीं होनी चाहिए। संदूषण की स्थिति में, मानक सफाई उपकरणों और विधियों का उपयोग किया जाना चाहिए। तरल पदार्थ नहीं लगाए जाने चाहिए।
अंतर-संचालन क्षमता
AOC के साथ परीक्षण किए गए कॉन्फ़िगरेशन के लिए कृपया सिस्टम स्तर उत्पाद (SLP) योग्यता रिपोर्ट देखें।
रेट सेलेक्ट
AOC रेट सेलेक्ट का समर्थन करता है, जिसे रजिस्टर 0x57-0x58 पर लिखकर नियंत्रित किया जाता है। SFF-8636 Rev 2.9.2 टेबल 6-5 XN_RATE_SELECT ENCODINGS में परिभाषित अनुसार, चार बिटरेट तक निर्दिष्ट करने के लिए, प्रत्येक रिसीवर लेन के लिए दो बिट्स को बाइट 0x57 (87dec, Rxn_Rate_Select) में और प्रत्येक ट्रांसमीटर लेन के लिए दो बिट्स को बाइट 0x58 (88dec, Txn_Rate_Select) में निर्दिष्ट किया गया है। सभी चार लेन में समान रेट सेलेक्ट मान होना आवश्यक है।
नीचे दी गई तालिका प्रत्येक रेट सेलेक्ट सेटिंग के लिए दर निर्दिष्ट करती है।
रेट सेलेक्ट एन्कोडिंग
|
रेट सेलेक्ट मान
|
ऑपरेटिंग रेट (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
LinkX AOC केबल छोटे फॉर्म-फैक्टर प्लग करने योग्य (SFP) और क्वाड स्मॉल फॉर्म-फैक्टर प्लग करने योग्य (QSFP) में और 10 और 25G नॉन-रिटर्न-टू-जीरो (NRZ), और 50G-4-लेवल पल्स-एम्प्लिट्यूड-मॉड्यूलेशन (PAM4) लाइन दरों में उपलब्ध हैं। एंड-टू-एंड कॉन्फ़िगरेशन में 100 प्रतिशत फैक्ट्री परीक्षण के साथ, सभी LinkX AOC केबल उद्योग मानकों और प्रतिस्पर्धियों की तुलना में बेहद कम BER प्रदान करते हैं। यह सिस्टम के प्रदर्शन और विश्वसनीयता में सुधार करता है और सर्वोत्तम एंड-टू-एंड प्रदर्शन के साथ इष्टतम सिग्नल अखंडता सुनिश्चित करता है।
हल्का वजन, उच्च वायु प्रवाह, लंबी पहुंच
LinkX AOC केबल का उपयोग क्लाउड और सुपर कंप्यूटर में व्यापक रूप से उनके कम लागत, उच्च-मूल्य प्रस्ताव और कनेक्टरयुक्त ट्रांससीवर्स पर बढ़ी हुई विश्वसनीयता के कारण किया जाता है। LinkX AOC डायरेक्ट-अटैच कॉपर (DAC) केबलों के समान स्प्लिटर कॉन्फ़िगरेशन से मेल खाते हैं, लेकिन हल्के, अधिक लचीले होते हैं, अधिक वायु प्रवाह की अनुमति देते हैं, और लंबी पहुंच का समर्थन करते हैं, जो 30–100 मीटर तक विस्तारित होते हैं। AOC का उपयोग NVIDIA GPU-आधारित आर्टिफिशियल इंटेलिजेंस सिस्टम को ईथरनेट नेटवर्क और ईथरनेट स्टोरेज फैब्रिक्स (ESF) से जोड़ने के लिए व्यापक रूप से किया जाता है।
