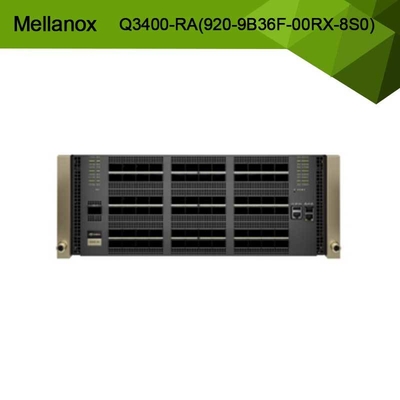

क्वांटम-3 आधारित XDR इन्फिनिबैंड स्विच Q3400-RA 920-9B36F-00RX-8S0 4U 144 XDR पोर्ट्स ओवर 72 OSFP केज 8 पावर सप्लाई
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| Model Number: | Q3400-RA(920-9B36F-00RX-8S0) |
| दस्तावेज़: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| प्रतिरूप संख्या।: | Q3400-RA 920-9B36F-00RX-8S0 | संचरण दर: | 800GB |
|---|---|---|---|
| बंदरगाहों: | 72 | समारोह: | LACP, Stackable, VLAN समर्थन |
| तकनीकी: | अनिद्रा | अधिकतम गति: | एक्सडीआर |
| परिवहन पैकेज: | पैकिंग | विनिर्देश: | 43.6*433.2*590.6 मिमी |
| ट्रेडमार्क: | मेलानाक्स | मूल: | चीन |
| प्रमुखता देना: | 144 XDR पोर्ट इन्फिनिबैंड स्विच,920-9B36F-00RX-8S0 इन्फिनिबैंड स्विच,4U इन्फिनिबैंड स्विच |
||
उत्पाद विवरण
NVIDIA क्वांटम-3 Q3400-RA XDR 800Gb/s इन्फिनिबैंड स्विच सिस्टम

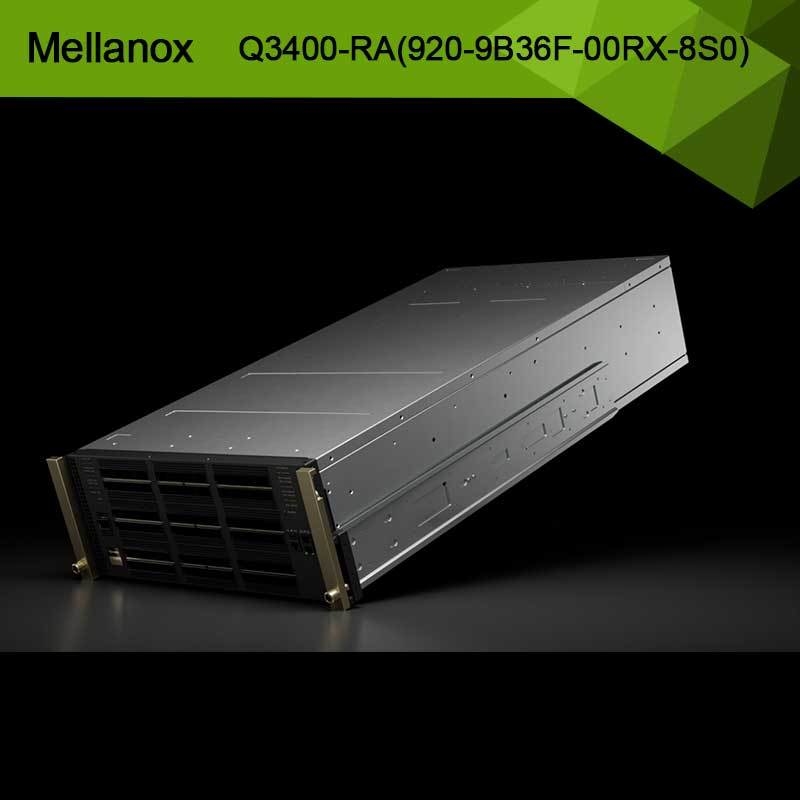

NVIDIA Q3400-RA एक उच्च प्रदर्शन, 4U रैक-माउंटेड InfiniBand स्विच सिस्टम है जिसे अगली पीढ़ी के AI और HPC डेटा केंद्रों के लिए डिज़ाइन किया गया है।यह नेटवर्क स्विच उद्योग के अग्रणी 115.2 Tb/s कुल थ्रूपुट 144 गैर-ब्लॉकिंग 800Gb/s बंदरगाहों के माध्यम से। यह बड़े पैमाने पर स्केलेबिलिटी, अति-कम विलंबता और असाधारण बिजली दक्षता के लिए डिज़ाइन किया गया है,इसे बड़े पैमाने पर क्लस्टर और एआई प्रशिक्षण कपड़े के लिए आदर्श रीढ़ का समाधान बना रहा है.
प्रमुख बिक्री बिंदु
- बेजोड़ प्रदर्शन: कुल बैंडविड्थ 115.2 टीबी/सेकंड के लिए 800 जीबी/सेकंड के इनफिनिबैंड के 144 पोर्ट।
- क्वांटम-3 एएसआईसीः बेहतर रेडिक्स और दक्षता के लिए 200Gb/s SerDes तकनीक का लाभ उठाती है।
- उन्नत प्रबंधन: NVIDIA UFM के माध्यम से सुव्यवस्थित नियंत्रण के लिए एक समर्पित फैब्रिक नेटवर्क प्रबंधन (FNM) पोर्ट की विशेषता है।
- मजबूत डिजाइनः अधिकतम विश्वसनीयता के लिए अतिरेक, गर्म-स्वैप करने योग्य बिजली आपूर्ति और शीतलन के साथ 4U फॉर्म फैक्टर।
- भविष्य-सबूत: बहु-साइट क्लस्टर विस्तार और नेटवर्क टोपोलॉजी की एक विस्तृत श्रृंखला के लिए वैकल्पिक राउटर कार्यक्षमता का समर्थन करता है।
विशेषताएं

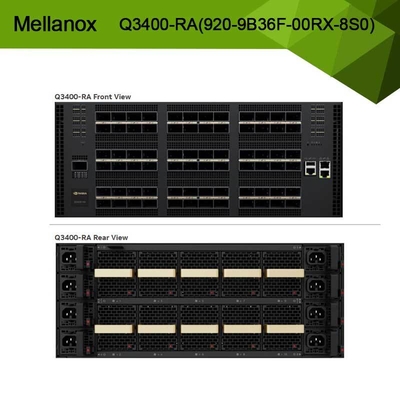

- फिक्स्ड कॉन्फ़िगरेशन 4U InfiniBand स्विच सिस्टम
- 144 XDR 800Gb/s पोर्ट 72 OSFP पिंजरों पर
- सामने से पीछे (C2P) वायु प्रवाह के साथ हवा से ठंडा
- 8 गर्म-बदले जाने योग्य, अतिरंजित बिजली आपूर्ति (200-240V AC)
- 10 गर्म-बदली जाने वाली पंखे इकाइयां
- समर्पित प्रबंधन पोर्टः FNM (OSFP), MGT (RJ45), कंसोल (RJ45), USB
- NVIDIA SHARPTM, अनुकूली रूटिंग और प्रदर्शन अलगाव के लिए समर्थन
प्रौद्योगिकी
Q3400-RAनेटवर्क स्विचएनवीआईडीआईए क्वांटम-3 स्विच एएसआईसी द्वारा संचालित है, जो अत्याधुनिक 200 जीबी/सेकंड-प्रति-लेन SerDes तकनीक का उपयोग करता है। यह एक्सडीआर इन्फिनिबैंड मानक का समर्थन करता है,जो प्रति लेन 200Gb/s से काम करता है और 64b/66b कोडिंग के साथ प्रति पोर्ट 800Gb/s की प्रभावी डेटा दर के लिएयह प्रणाली एनडीआर (400 जीबी/सेकंड), एचडीआर (200 जीबी/सेकंड), ईडीआर (100 जीबी/सेकंड), एफडीआर (56 जीबी/सेकंड) और क्यूडीआर (40 जीबी/सेकंड) गति के साथ पिछड़े संगतता का भी समर्थन करती है।इसमें त्वरित सामूहिक संचालन के लिए NVIDIA के स्केलेबल हाइरार्चिकल एग्रीगेशन एंड रिडक्शन प्रोटोकॉल (SHARP) जैसी उन्नत सुविधाएँ शामिल हैं.
कार्य सिद्धांत
दएस एन 2000सीरीज स्विच एक उच्च-रेडिक्स, गैर-ब्लॉकिंग क्रॉसबार स्विच के रूप में कार्य करता है। डेटा पैकेट सामने के पैनल पर OSFP पिंजरों के माध्यम से प्रवेश करते हैं। क्वांटम -3 एएसआईसी पैकेट स्विचिंग, रूटिंग,और उन्नत प्रसंस्करण (जैसे SHARP offloads) लाइन दर परप्रबंधित प्रणाली NVOS (NVIDIA ऑपरेटिंग सिस्टम) चलाती है, जो इन-बैंड या आउट-ऑफ-बैंड प्रबंधन इंटरफेस के माध्यम से स्विचिंग फैब्रिक, कॉन्फ़िगरेशन और निगरानी पर पूर्ण नियंत्रण प्रदान करती है।अलग एफएनएम बंदरगाह कपड़े प्रबंधन यातायात के लिए एक समर्पित मार्ग प्रदान करता है, यह सुनिश्चित करना कि डेटा पोर्ट का पूरी तरह से उपयोग कम्प्यूटिंग वर्कलोड के लिए किया जाता है।
अनुप्रयोग और उपयोग
एनवीडियाएस एन 2000Q3400-RA को सबसे अधिक मांग वाले उच्च-प्रदर्शन कंप्यूटिंग और कृत्रिम बुद्धिमत्ता वातावरण के लिए इंजीनियर किया गया है। इसके प्राथमिक अनुप्रयोगों में शामिल हैंः
- एआई प्रशिक्षण समूहः बड़े पैमाने पर मॉडल प्रशिक्षण के लिए हजारों जीपीयू को जोड़ना।
- उच्च-प्रदर्शन कंप्यूटिंग (एचपीसी): वैज्ञानिक सिमुलेशन के लिए फैट-ट्री या ड्रैगनफ्लाई+ टोपोलॉजी में उच्च बैंडविड्थ रीढ़ के रूप में कार्य करना।
- हाइपर-कन्वर्ज्ड इन्फ्रास्ट्रक्चर (एचसीआई): डेटा-गहन अनुप्रयोगों के लिए कम विलंबता, उच्च-प्रवाह दर की रीढ़ की हड्डी प्रदान करना।
- क्लाउड डेटा सेंटरः क्लाउड सेवा प्रदाताओं के लिए कुशल, स्केलेबल कपड़े का निर्माण।
- मल्टी-साइट क्लस्टरः विभिन्न भौगोलिक स्थानों पर क्लस्टरों को जोड़ने के लिए अपनी वैकल्पिक रूटिंग क्षमताओं का उपयोग करना।
विनिर्देश तालिका
| विशेषता | विनिर्देश |
|---|---|
| मॉडल | Q3400-RA |
| रूप कारक | 4U रैकमाउंट |
| स्विच एएसआईसी | एनवीडिया क्वांटम-3 |
| डाटा पोर्ट | 144 x XDR 800Gb/s InfiniBand |
| हार्डवेयर पोर्ट | 72 x ओएसएफपी पिंजरे |
| अधिकतम आउटपुट | 115.2 Tb/s |
| प्रबंधन पोर्ट | FNM (OSFP), 2x MGT (RJ45), कंसोल (RJ45), USB 20 |
| विद्युत आपूर्ति | 8 गर्म-स्वैप करने योग्य, 2000W (200-240V AC) |
| शीतलन | 10 गर्म-स्वैप करने योग्य प्रशंसक, सी2पी वायु प्रवाह |
| विशिष्ट शक्ति | ~2.9 किलोवाट (पासीव केबलों के साथ) |
| आयाम (HxWxD) | 7" x 17.24" x 33.5" (177.8mm x 438mm x 850mm) |
| वजन | ~60 किलोग्राम (8 पीएसयू के साथ) |
लाभ और बिक्री बिंदु
- उद्योग में अग्रणी घनत्व और प्रदर्शनः4U फॉर्म फैक्टर में उच्चतम पोर्ट घनत्व और थ्रूपुट प्रदान करता है, डेटा सेंटर फुटप्रिंट और प्रति पोर्ट लागत को कम करता है।
- समझौता रहित विश्वसनीयता:यह पूरी हार्डवेयर रिडंडेंसी (पीएसयू, प्रशंसक) और मांग वाले वातावरण में 24/7 संचालन के लिए मजबूत थर्मल प्रबंधन की सुविधा देता है।
- निवेश संरक्षण:पिछली पीढ़ियों के साथ पिछली संगतता (एनडीआर, एचडीआर, ईडीआर) मौजूदा बुनियादी ढांचे के निवेश की रक्षा करता है।
- उन्नत एआई और एचपीसी क्षमताएंःNVIDIA SHARP के लिए मूल समर्थन सीपीयू से सामूहिक संचालन को ऑफलोड करके एआई और एचपीसी वर्कलोड को नाटकीय रूप से तेज करता है।
- कपड़े का सरल प्रबंधनःसमर्पित एफएनएम पोर्ट, एनवीडिया यूएफएम के साथ काम करता है, डेटा पोर्ट का उपभोग किए बिना बेजोड़ दृश्यता और नियंत्रण प्रदान करता है।
सेवा एवं सहायता
हम अपने सभी उत्पादों के लिए व्यापक समर्थन प्रदान करते हैं,नेटवर्क स्विचQ3400-RA. हमारी सेवाओं में शामिल हैंः
- वारंटीःविस्तारित कवरेज के विकल्पों के साथ मानक निर्माता वारंटी।
- उपलब्धताःस्टॉक में बड़ी मात्रा में स्टॉक होने से शीघ्र शिपमेंट और कम समय सुनिश्चित होता है।
- तकनीकी सहायता:हमारी अनुभवी टीम से 24/7 ग्राहक परामर्श और तकनीकी सहायता।
- ग्लोबल लॉजिस्टिक्स:पूर्ण ट्रैकिंग और सीमा शुल्क समर्थन के साथ विश्वव्यापी विश्वसनीय शिपिंग।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न: Q3200-RA और Q3400-RA मॉडल में क्या अंतर है?
उत्तरः Q3400-RA 144 पोर्ट के साथ एक एकल, बड़े 4U स्विच है। Q3200-RA एक 2U चेसिस है जिसमें दो स्वतंत्र 36-पोर्ट स्विच हैं, कुल 72 पोर्ट,मौजूदा एनडीआर/एचडीआर बुनियादी ढांचे के साथ एकीकरण के लिए आदर्श.
प्रश्न: इस स्विच के साथ किस प्रकार के ट्रांससीवर और केबल संगत हैं?
उत्तरः प्रणाली ओएसएफपी कनेक्टर का उपयोग करती है और 40G से 800G तक की गति के लिए आधिकारिक एनवीआईडीआईए और प्रमाणित तृतीय-पक्ष ऑप्टिकल ट्रांससीवर और डीएसी/एओसी केबलों की एक विस्तृत श्रृंखला का समर्थन करती है।अप्रयुक्त बंदरगाहों को थर्मल टोपी से ढका जाना चाहिए.
प्रश्न: क्या इस स्विच का उपयोग मिश्रित इन्फिनीबैंड वातावरण में किया जा सकता है?
उत्तर: हाँ।एस एन 2000Q3400-RA ऑटो-नीति-विमर्श का समर्थन करता है और NDR, HDR, EDR, FDR, और QDR InfiniBand उपकरणों के साथ पीछे की ओर संगत है।
प्रश्न: स्विच कैसे प्रबंधित किया जाता है?
A: इसका प्रबंधन NVIDIA के NVOS ऑपरेटिंग सिस्टम द्वारा किया जाता है, जिसे समर्पित ईथरनेट प्रबंधन पोर्ट (MGT), सीरियल कंसोल,या NVIDIA UFM के साथ एकीकरण के लिए फैब्रिक नेटवर्क प्रबंधन (FNM) पोर्ट.
प्रश्न: पावर रिडंडेंसी कॉन्फ़िगरेशन क्या है?
उत्तर: प्रणाली में 8 बिजली आपूर्ति स्लॉट हैं। इसके संचालन के लिए न्यूनतम 2 पीएसयू की आवश्यकता होती है लेकिन इसे एन + एन रिडंडेंसी के लिए डिज़ाइन किया गया है। सभी पीएसयू गर्म-स्वैप करने योग्य हैं।
सावधानियां
- स्थापनाःएक मानक 19 "रैक में क्षैतिज रूप से स्थापित किया जाना चाहिए। वेंटिलेशन उद्घाटन के आसपास कम से कम 8 सेमी (3 इंच) की रिक्ति सुनिश्चित करें।
- पर्यावरण:नियंत्रित डेटा सेंटर वातावरण के लिए डिज़ाइन किया गया। ऑपरेटिंग तापमानः 0°C से 35°C (C2P वायु प्रवाह के साथ) ।
- सुरक्षाःइकाई भारी है (~ 60kg) स्थापना के लिए एक यांत्रिक लिफ्ट का उपयोग करें। सर्विसिंग से पहले सभी बिजली के तारों को डिस्कनेक्ट करें
- विद्युत चुम्बकीय संगतता (ईएमसी):सीई, एफसीसी, वीसीसीआई, आईसीईएस और आरसीएम मानकों के अनुरूप है।
- संगतता:प्रबंधन इंटरफेस के लिए केवल NVIDIA द्वारा आपूर्ति या प्रमाणित केबल (जैसे, कंसोल केबल) का उपयोग करें ताकि संभावित I2C संचार समस्याओं को रोका जा सके।
