कम्स्कोप OM4 LC-LC डुप्लेक्स फाइबर ऑप्टिक पैच कॉर्ड, 50/125µm मल्टीमोड, एक्वा, LSZH जैकेट, 1.8mm
उत्पाद विवरण:
| ब्रांड नाम: | Commscope |
| मॉडल संख्या: | सीईपी-एलसीएलसी-एल40बी002एम |
| दस्तावेज़: | CEP-LCLC-L40B.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| इंटरफ़ेस, कनेक्टर ए: | एलसी/यूपीसी | इंटरफ़ेस विशेषताएँ, कनेक्टर ए: | डुप्ले एक्स |
|---|---|---|---|
| कनेक्टर, कनेक्टर बी: | एलसी/यूपीसी | इंटरफ़ेस विशेषताएँ, कनेक्टर बी: | डुप्ले एक्स |
| म्यान रंग: | एक्वा ग्रीन | कुल कोर, संख्या: | 2 |
| प्रमुखता देना: | कम्स्कोप OM4 फाइबर ऑप्टिक पैच कॉर्ड,LC-LC डुप्लेक्स मल्टीमोड फाइबर केबल,50/125µm LSZH फाइबर ऑप्टिक केबल |
||
उत्पाद विवरण

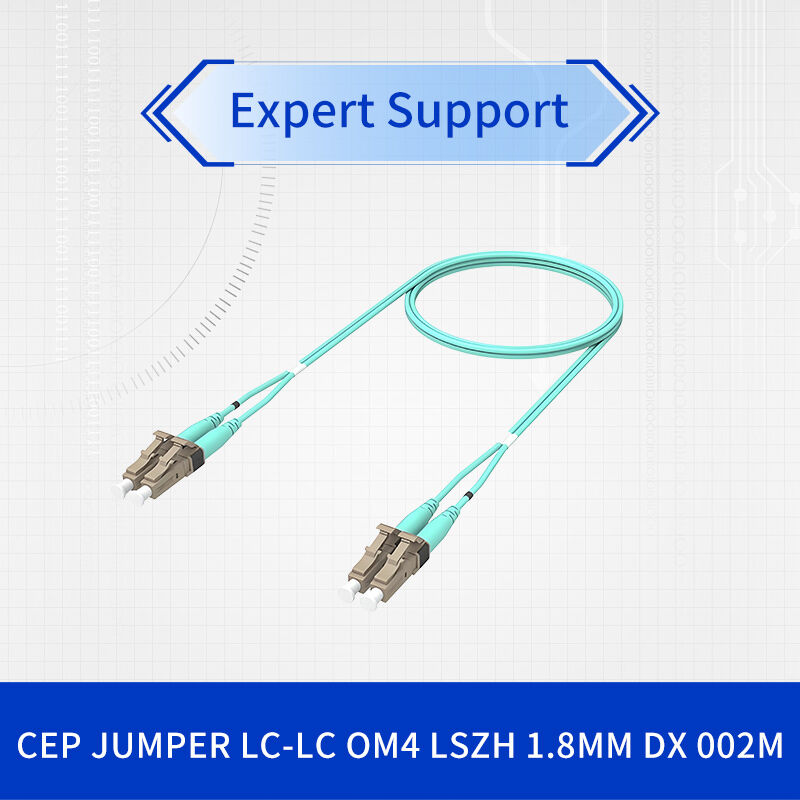

CommScope OM4 LC-LC डुप्लेक्स फाइबर ऑप्टिक पैच कॉर्ड, 50/125μm मल्टीमोड, एक्वा, LSZH जैकेट, 1.8mm
उच्च-प्रदर्शन वाला मल्टीमोड फाइबर समाधान
कॉमस्कोप का OM4 LC-LC डुप्लेक्स फाइबर ऑप्टिक पैच कॉर्ड हाई-स्पीड डेटा सेंटर और एंटरप्राइज नेटवर्क के लिए असाधारण प्रदर्शन प्रदान करता है।यह प्रीमियम मल्टीमोड फाइबर ऑप्टिक पैच कॉर्ड कम नुकसान कनेक्टिविटी और उच्च झुकने प्रतिरोध की विशेषता है जो मांग वाले वातावरण में विश्वसनीय संकेत संचरण सुनिश्चित करता है.
मुख्य लाभ
- 40G और 100G ईथरनेट अनुप्रयोगों के लिए अनुकूलित
- ध्रुवीयता प्रबंधन के लिए क्षेत्र-वापसी योग्य एलसी डुप्लेक्स कनेक्टर
- उच्च सुरक्षा के लिए कम धुआं वाली शून्य हलोजन (LSZH) जैकेट
- कारखाने समाप्त और 100% प्रदर्शन की गारंटी के लिए परीक्षण किया
- झुकने के प्रतिरोधी फाइबर तकनीक संकेत के क्षरण को कम करती है
उत्पाद का अवलोकन
CommScope OM4 LC-LC डुप्लेक्स फाइबर ऑप्टिक पैच कॉर्ड मल्टीमोड फाइबर तकनीक में नवीनतम का प्रतिनिधित्व करता है,आधुनिक डेटा केंद्रों और उद्यम नेटवर्क में उच्च बैंडविड्थ अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गयायह मल्टीमोड एलसी-एलसी फाइबर पैच कॉर्ड 50/125μm झुकने प्रतिरोधी फाइबर का उपयोग करता है जो ऑप्टिकल प्रदर्शन और विश्वसनीयता के लिए उद्योग मानकों से अधिक है।
प्रमुख विशेषताएं
- दोनों छोरों पर डुप्लेक्स एलसी/यूपीसी कनेक्टर
- OM4 की पहचान करने में आसानी के लिए एक्वा ग्रीन जैकेट
- 1.8 मिमी व्यास के एलएसजेडएच केबल जैकेट
- 1 से 30 मीटर की लंबाई में उपलब्ध
- आसान पृथक्करण और प्रबंधन के लिए ज़िपकोर्ड डिजाइन
- TIA/EIA-568-C.3 और ISO/IEC 11801 मानकों के अनुरूप
प्रौद्योगिकी और मानक
यह मल्टीमोड फाइबर ऑप्टिक पैच कॉर्ड उन्नत फाइबर ऑप्टिक तकनीक को शामिल करता है जो कठोर अंतरराष्ट्रीय मानकों को पूरा करता है। उत्पाद TIA/EIA-568-C का अनुपालन करता है।3 और आईएसओ/आईईसी 11801 विनिर्देशओएम4 एलसी-एलसी फाइबर पैच कॉर्ड में उन्नत बैंडविड्थ क्षमताएं हैं जो उच्च गति डेटा ट्रांसमिशन आवश्यकताओं का समर्थन करती हैं।
कार्य सिद्धांत

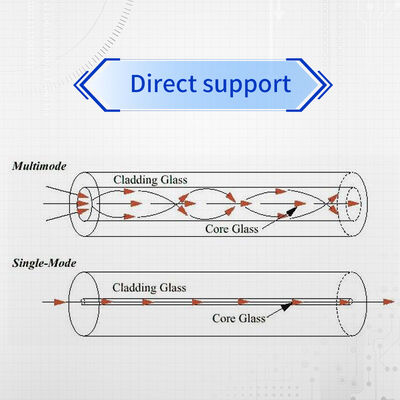

फाइबर ऑप्टिक पैच कॉर्ड कांच या प्लास्टिक फाइबर के माध्यम से प्रकाश आवेगों का उपयोग करके डेटा प्रसारित करते हैं। मल्टीमोड एलसी-एलसी फाइबर पैच कॉर्ड जानकारी ले जाने के लिए कई प्रकाश मार्गों (मोड) का उपयोग करता है,इसे लघु से मध्यम दूरी के अनुप्रयोगों के लिए आदर्श बना रहा हैएलसी कनेक्टर फाइबर कोर का सटीक संरेखण प्रदान करते हैं, इष्टतम सिग्नल अखंडता के लिए सम्मिलन हानि और प्रतिबिंब को कम करते हैं।
आवेदन
- डाटा सेंटर इंटरकनेक्ट और क्रॉस-कनेक्ट
- कनेक्शन स्विच करने के लिए सर्वर
- स्टोरेज एरिया नेटवर्क (SAN)
- दूरसंचार अवसंरचना
- एंटरप्राइज़ नेटवर्क के रीढ़ के बंधन
- उच्च प्रदर्शन वाले कम्प्यूटिंग वातावरण
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद कोड | CEP1CLC140B |
| फाइबर का प्रकार | OM4 मल्टीमोड, 50/125μm |
| कनेक्टर | एलसी/यूपीसी से एलसी/यूपीसी डुप्लेक्स |
| केबल जैकेट | LSZH, 1.8mm व्यास |
| कमजोरी | ≤3.0 dB/km @ 850nm ≤1.0 dB/km @ 1300nm |
| परिचालन तापमान | -10°C से +60°C |
| झुकने का प्रदर्शन | 15 मिमी का त्रिज्याः ≤0.10dB @850nm 7.5 मिमी का त्रिज्या: ≤0.20dB @850nm |
| अनुपालन | चीन RoHS, आईएसओ 9001:2015RoHS |
चयन मार्गदर्शिका
| मॉडल संख्या | लम्बाई | रंग | आवेदन |
|---|---|---|---|
| CEP1CLC140B003M | 3 मीटर | एक्वा ग्रीन | रैक कनेक्शन |
| CEP1CLC140B005M | 5 मीटर | एक्वा ग्रीन | क्रॉस-कनेक्ट |
| CEP1CLC140B010M | 10 मीटर | एक्वा ग्रीन | डाटा सेंटर गलियारा |
| CEP1CLC140B020M | 20 मीटर | एक्वा ग्रीन | लंबे समय तक चलने वाला |
प्रतिस्पर्धात्मक लाभ
- बेहतर झुकने का प्रदर्शन:उन्नत फाइबर डिजाइन तंग मोड़ परिदृश्यों में भी संकेत की अखंडता बनाए रखता है
- फील्ड-रिवर्सिबल कनेक्टर्स:विशेष औजारों के बिना ध्रुवीयता का आसान उल्टा
- बढ़ी हुई सुरक्षा:LSZH जैकेट आग लगने पर विषाक्त उत्सर्जन को कम करता है
- गुणवत्ता आश्वासन:100% फैक्ट्री परीक्षण व्यक्तिगत परीक्षण परिणामों के साथ
- भविष्य के लिए डिजाइनःवर्तमान और अगली पीढ़ी के उच्च गति नेटवर्क का समर्थन करता है
सेवा एवं सहायता
सभी कॉमस्कोप फाइबर ऑप्टिक पैच कॉर्ड व्यापक तकनीकी सहायता और सेवा द्वारा समर्थित हैं।प्रत्येक मल्टीमोड एलसी-एलसी फाइबर पैच कॉर्ड कठोर गुणवत्ता नियंत्रण प्रक्रियाओं से गुजरता है और व्यक्तिगत परीक्षण परिणामों के साथ शिप किया जाता हैहमारा वैश्विक समर्थन नेटवर्क स्थापना और एकीकरण की चुनौतियों के लिए समय पर सहायता सुनिश्चित करता है।
अक्सर पूछे जाने वाले प्रश्न
इस OM4 पैच कॉर्ड द्वारा समर्थित अधिकतम डेटा दर क्या है?
यह मल्टीमोड फाइबर ऑप्टिक पैच कॉर्ड उपयुक्त ट्रांससीवरों का उपयोग करके 150 मीटर तक की दूरी पर 100Gbps तक की डेटा दरों का समर्थन करता है, जिससे यह 40G और 100G ईथरनेट अनुप्रयोगों के लिए आदर्श है।
मैं क्षेत्र में एलसी कनेक्टर की ध्रुवीयता बदल सकते हैं?
हां, डुप्लेक्स एलसी कनेक्टरों को विशेष औजारों के बिना क्षेत्र ध्रुवीयता को आसानी से उलटने के लिए डिज़ाइन किया गया है, जो स्थापना और रखरखाव के दौरान लचीलापन प्रदान करता है।
LSZH जैकेट का क्या अर्थ है?
एलएसजेडएच का अर्थ है कम धुआं शून्य हेलोजन, यह दर्शाता है कि केबल जैकेट आग के संपर्क में आने पर न्यूनतम धुआं और कोई हेलोजेनयुक्त गैस उत्पन्न नहीं करता है, जिससे बंद स्थानों में सुरक्षा बढ़ जाती है।
क्या परीक्षण के परिणाम प्रत्येक पैच कॉर्ड के साथ शामिल हैं?
हां, प्रत्येक मल्टीमोड एलसी-एलसी फाइबर पैच कॉर्ड का 100% फैक्टरी परीक्षण किया गया है, और प्रत्येक पैक किए गए यूनिट के साथ व्यक्तिगत सम्मिलन हानि परीक्षण डेटा प्रदान किया जाता है।
इस केबल के लिए न्यूनतम मोड़ त्रिज्या क्या है?
यह केबल 7.5 मिमी तक की मोड़ त्रिज्या के साथ उत्कृष्ट प्रदर्शन रखता है, 850nm पर क्षीणन परिवर्तन 0.20dB से कम है।
स्थापना और हैंडलिंग दिशानिर्देश
- न्यूनतम त्रिज्या से नीचे तेज मोड़ से बचने के लिए हमेशा केबल प्रबंधन का उपयोग करें
- प्रदूषण से बचने के लिए कनेक्टर्स पर धूल के ढक्कन रखें जब उपयोग में न हों
- स्थापना के दौरान अत्यधिक तनाव से बचें - अधिकतम खींचने बल 25 पाउंड से अधिक नहीं होना चाहिए
- उपयुक्त फाइबर ऑप्टिक सफाई उपकरण का उपयोग कर संभोग से पहले कनेक्टर साफ सुनिश्चित करें
- उपयोग में नहीं आने पर सीधे सूर्य के प्रकाश से दूर ठंडे, शुष्क वातावरण में रखें
- तैनाती से पहले मौजूदा उपकरणों और ट्रांससीवरों के साथ संगतता सत्यापित करें
