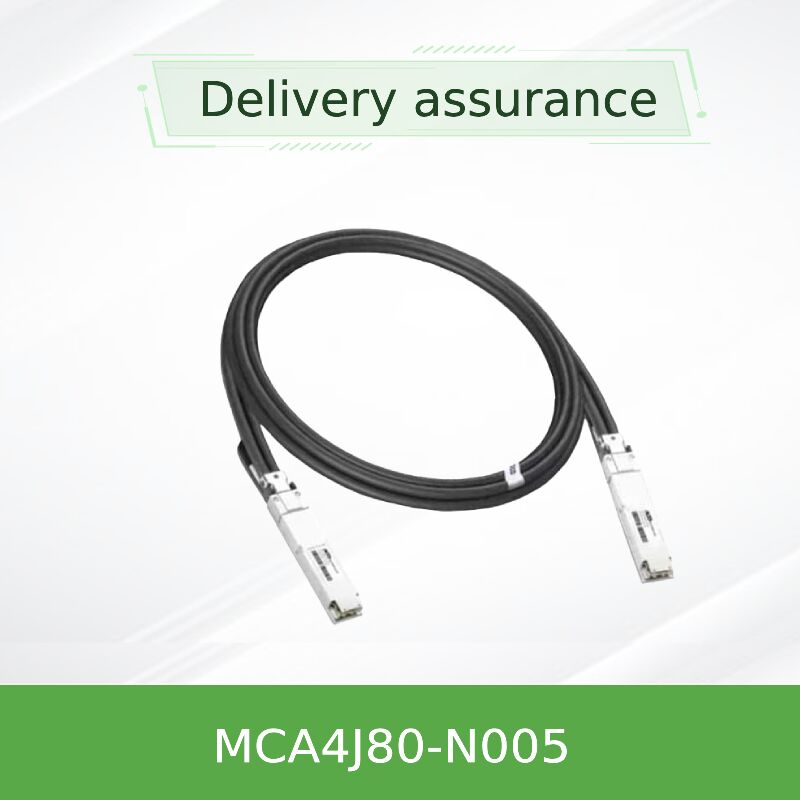

NVIDIA MCA4J80-N005 800Gb/s ट्विन-पोर्ट OSFP से 2x400Gb/s OSFP InfiniBand एक्टिव कॉपर केबल (ACC)
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MCA4J80-N005 (980-9I602-00N005) |
| दस्तावेज़: | MCA4J80-Nxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | तकनीकी: | अनिद्रा |
| प्रकार: | मेलानॉक्स डीएसी केबल | केबल लंबाई: | 5 मीटर |
| नाम: | Mellanox DAC केबल एक्टिव कॉपर केबल IB ट्विन पोर्ट NDR 800GB/S OSFP 5 मीटर MCA4J80-N005 | कीवर्ड: | मेलानॉक्स डीएसी केबल |
उत्पाद विवरण
NVIDIA MCA4J80-N005 800Gb/s ट्विन-पोर्ट OSFP से 2x400Gb/s OSFP InfiniBand एक्टिव कॉपर केबल (ACC)
उच्च घनत्व एनडीआर इंटरकनेक्ट 5 मीटर तक पहुंच अल्ट्रा-कम विलंबता 1.5W प्रति छोर
NVIDIA MCA4J80-N005 एक 800Gb/s ट्विन-पोर्ट OSFP एक्टिव कॉपर केबल है जिसे InfiniBand NDR और Ethernet वातावरण के लिए डिज़ाइन किया गया है। 100G-PAM4 मॉड्यूलेशन के 8 चैनलों का लाभ उठाते हुए,यह 2x400Gb/s कुल बैंडविड्थ प्रदान करता है, स्विच-टू-स्विच और स्विच-टू-DGX H100 कनेक्शन के लिए आदर्श। 26AWG कंडक्टरों और अनुकूलित समानांतर के साथ,यह 5m एसीसी निष्क्रिय डीएसी और ऑप्टिकल समाधानों के बीच अंतर को पाटता है , कम लागत, और मांग वाले डेटा केंद्रों के लिए मजबूत संकेत अखंडता।
उत्पाद का अवलोकन
NVIDIA MCA4J80 सीरीज़ अगली पीढ़ी के NDR InfiniBand और Spectrum-4 ईथरनेट कपड़े के लिए 800Gb/s ट्विन-पोर्ट OSFP एक्टिव कॉपर केबल प्रदान करती है।MCA4J80-N005 (5-मीटर संस्करण) दोनों छोरों पर एकीकृत पूर्व-अभिव्यक्ति समकक्ष आईसी के साथ मोटी 26AWG तांबे की जोड़ी का उपयोग करता है, निष्क्रिय डीएसी सीमाओं से परे विश्वसनीय संचरण को सक्षम करते हुए अत्यंत कम विलंबता और प्रति कनेक्टर केवल 1.5W की बिजली की खपत को बनाए रखते हुए।प्रत्येक केबल को सिग्नल शोर और प्रतिबिंब को कम करने के लिए फैक्टरी-ट्यून किया जाता है, और ईईपीआरओएम मेजबान प्रणाली को पूर्ण उत्पाद पहचान और नैदानिक डेटा प्रदान करता है। कम पहुंच (<3m) के लिए, एनवीआईडीआईए निष्क्रिय डीएसी विकल्प प्रदान करता है;एसीसी श्रृंखला 3m के लिए प्रदर्शन का अनुकूलन करता है, 4 मीटर, और 5 मीटर लिंक।
प्रमुख विशेषताएं
- 800Gb/s कुल बैंडविड्थदो-पोर्ट OSFP से 2x400Gb/s OSFP, 8 लेन @ 100G-PAM4 प्रति पोर्ट।
- 5-मीटर तक पहुंच (26AWG)शीर्ष रैक और आसन्न रैक कनेक्टिविटी के लिए आदर्श।
- अति-कम शक्तिअधिकतम 1.5 वाट प्रति छोर, सक्रिय ऑप्टिकल केबलों की तुलना में काफी कम।
- गर्म-प्लग करने योग्य & RoHS अनुरूपLSZH जैकेट, हेलोजन मुक्त, सीसा मुक्त।
- प्रोटोकॉल-अज्ञेय संचालनकनेक्टेड स्विच के आधार पर स्वचालित रूप से InfiniBand या Ethernet के लिए कॉन्फ़िगर करता है।
- मजबूत सिग्नल अखंडताएकीकृत इक्वेलाइजर और लंबाई के अनुसार ट्यूनिंग प्रतिबिंबों और आईएसआई को कम करती है।
- आई2सी प्रबंधन इंटरफ़ेसSFF-8636 पर आधारित, वास्तविक समय केबल स्थिति और पहचान प्रदान करता है।
- ऑपरेटिंग तापमान 0°C से +70°Cउद्यम और क्लाउड डेटा सेंटर वातावरण के लिए उपयुक्त।
प्रौद्योगिकी और डिजाइन
MCA4J80-N005 NVIDIA के एक्टिव कॉपर केबल (ACC) परिवार से संबंधित है ∙ एक हाइब्रिड डिजाइन जो निष्क्रिय तांबे के केबलिंग को सक्रिय समानांतर सर्किट के साथ जोड़ती है। निष्क्रिय DAC के विपरीत,एसीसी प्रत्येक कनेक्टर आवास में एक पूर्व जोर समकक्ष आईसी एकीकृत करता है, जो लंबी लंबाई पर तांबे के निहित उच्च आवृत्ति नुकसान की भरपाई करता है। यह InfiniBand NDR विनिर्देशों के अनुरूप बिट त्रुटि दरों को बनाए रखते हुए 5 मीटर तक की दूरी को सक्षम करता है।प्रति लेन 100G-PAM4 मॉड्यूलेशन स्पेक्ट्रल दक्षता को अधिकतम करता है, और ट्विन-पोर्ट ओएसएफपी फॉर्म फैक्टर ब्रेकआउट क्षमता प्रदान करता हैः एक एकल 800Gb / s पोर्ट दो स्वतंत्र 400Gb / s पोर्टों के लिए इंटरफेस करता है, क्वांटम -2 स्विच या डीजीएक्स एच 100 सिस्टम के कनेक्शन को सरल बनाता है।NVIDIA के कठोर केबल परीक्षण बॉक्स से बाहर स्थायित्व सुनिश्चित करता है, कम सम्मिलन हानि, और उत्कृष्ट क्रॉसस्टॉक अलगाव।
विशिष्ट तैनाती
- क्वांटम-२ इन्फिनिबैंड स्विच को क्वांटम-२ स्विच पर स्विच करेंपत्तियों और रीढ़ की हड्डी के नोड्स के बीच 5 मीटर तक की दूरी पर गैर-अवरुद्ध NDR कपड़े बनाना।
- डीजीएक्स एच100/एचजीएक्स एच100 प्रणालियों के लिए क्वांटम-2 स्विचउच्च-थ्रूपुट और कम विलंबता की आवश्यकता वाले GPU क्लस्टरों के लिए प्रत्यक्ष संलग्न।
- स्पेक्ट्रम-4 ईथरनेट स्विच से स्विच या सर्वर अपलिंकएआई/एमएल बैकएंड नेटवर्क के लिए 800Gb/s ईथरनेट तैनाती।
- उच्च-प्रदर्शन कंप्यूटिंग (एचपीसी) और भंडारण विखंडनरैक के अंदर विश्वसनीय बिंदु-टू-पॉइंट कनेक्शन।
संगतता
MCA4J80-N005 ACC NVIDIA क्वांटम-2 InfiniBand स्विच, स्पेक्ट्रम-4 ईथरनेट स्विच और DGX H100 सर्वर प्लेटफार्मों के साथ पूरी तरह संगत है।यह किसी भी मानक ओएसएफपी पिंजरे के साथ भी काम करता है जो 800 जी एनडीआर या 2x400 जी ब्रेकआउट मोड का समर्थन करता है, OSFP MSA Rev. 1.12 और SFF‐8636 प्रबंधन इंटरफेस के अनुसार. केबल स्वचालित रूप से स्विच पक्ष के आधार पर लिंक प्रोटोकॉल (InfiniBand बनाम ईथरनेट) का पता लगाता है,कोई मैनुअल विन्यास की आवश्यकता नहीं. लेगेसी 400G या 200G वातावरणों के लिए, एडाप्टर या निष्क्रिय डीएसी विकल्पों के लिए अपने एनवीआईडीआईए प्रतिनिधि से संपर्क करें.
संगतता मैट्रिक्स
| प्लेटफ़ॉर्म/स्विच परिवार | बंदरगाह प्रकार | समर्थित गति | पात्र लंबाई |
|---|---|---|---|
| NVIDIA क्वांटम-2 QM9700 / QM9790 | ओएसएफपी 800जी एनडीआर | 800Gb/s (2x400G ब्रेकआउट) | 5 मीटर |
| NVIDIA स्पेक्ट्रम-4 SN5600 / SN5700 | ओएसएफपी 800जी ईथरनेट | 800Gb/s | 5 मीटर |
| एनवीडिया डीजीएक्स एच100 (8-जीपीयू) | ओएसएफपी 400जी (डुअल-पोर्ट) | 2x400Gb/s प्रति केबल | 3 मीटर (फ्लैट/फिनड) और 5 मीटर |
| तीसरे पक्ष के 800G स्विच (OSFP MSA) | ओएसएफपी | 800G / 2x400G | परामर्श सत्यापन |
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश (MCA4J80-N005) |
|---|---|
| उत्पाद का नाम | एनवीडिया एक्टिव कॉपर केबल, इनफिनिबैंड ट्विन पोर्ट एनडीआर, 800Gb/s तक, ओएसएफपी, 5m |
| आदेश देने का पीएन | MCA4J80-N005 |
| डेटा दर | 800Gb/s (8 लेन @ 100G-PAM4 प्रति पोर्ट; कुल 2x400Gb/s) |
| कनेक्टर का प्रकार | ट्विन-पोर्ट OSFP से 2x OSFP (सक्रिय तांबा) |
| केबल की लंबाई | 5 मीटर (लंबाई ≥2 मीटर के लिए ±50 मिमी की सहिष्णुता) |
| तार गेज | 26 AWG, 2x8 जोड़े |
| बाहरी व्यास | 8.9 ± 0.03 मिमी |
| न्यूनतम घुमावदार त्रिज्या (एकल) | 5x केबल व्यास (~ 44.5 मिमी) |
| न्यूनतम झुकने की त्रिज्या (दोहराना) | 10x केबल व्यास (~ 89 मिमी) |
| विद्युत आपूर्ति वोल्टेज | 3.135V ️ 3.465V (3.3V नाममात्र) |
| अधिकतम शक्ति प्रति छोर | 1.5 W |
| ऑपरेटिंग केस का तापमान | 0°C से +70°C |
| भंडारण तापमान | -40°C से +85°C |
| सापेक्ष आर्द्रता (ऑपरेटिंग) | 5% से 85% (गैर संक्षेपण) |
| विशेषता प्रतिबाधा | 100 Ω नाममात्र (90-110 Ω सीमा) |
| नियामक अनुपालन | RoHS, REACH, CE, FCC वर्ग A, UKCA, VCCI, RCM, TUV, CB |
| जैकेट सामग्री | एलएसजेडएच (कम धुआं वाला शून्य हलोजन) |
| गर्म प्लग करने योग्य | हाँ, OSFP एमएसए के अनुरूप |
चयन मार्गदर्शिका MCA4J80 श्रृंखला
| आदेश देने का पीएन | लम्बाई | AWG | विवरण / विशेष विशेषता |
|---|---|---|---|
| MCA4J80-N003 | 3 मीटर | 30 AWG | मानक फ्लैट केबल, 800Gb/s ACC |
| MCA4J80-N004 | 4 मीटर | 30 AWG | विस्तारित पहुंच, 30AWG निर्माण |
| MCA4J80-N005 | 5 मीटर | 26 AWG | 5 मीटर के लिए मोटी गेज, स्विच-टू-स्विच के लिए अनुकूलित |
| MCA4J80-N003-FLT | 3 मीटर | 30 AWG | DGX H100 क्लियरेंस के लिए फ्लैट टॉप वेरिएंट |
| MCA4J80-N003-FTF | 3 मीटर | 30 AWG | फ्लैट से फिनटेड, विशेष यांत्रिक आकार कारक |
निष्क्रिय डीएसी और सक्रिय ऑप्टिकल केबलों पर फायदे
- लागत प्रभावी:सक्रिय ऑप्टिकल केबल (एओसी) की तुलना में कम लागत, जबकि निष्क्रिय डीएसी की तुलना में अधिक पहुंच प्रदान करता है।
- न्यूनतम विलंबताःएनालॉग इक्वेलाइजेशन के कारण उप-माइक्रोसेकंड विलंबता, कोई प्रोटोकॉल रीटाइमिंग नहीं।
- ऊर्जा दक्षताः1ऑप्टिकल मॉड्यूल के लिए विशिष्ट 3-5W के मुकाबले प्रति छोर.5W।
- विश्वसनीयताःकोई ऑप्टिकल संदूषण समस्या नहीं, उच्च कंपन वातावरण में मजबूत।
- तैनाती सरलता:मानक तांबा हैंडलिंग, कोई सफाई या ध्रुवीयता चिंताओं.
सेवा एवं सहायता
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड एनवीडिया नेटवर्क समाधानों के लिए पूर्ण आपूर्ति श्रृंखला और तकनीकी सहायता प्रदान करता है। हमारी टीम कॉन्फ़िगरेशन सत्यापन, संगतता जांच,और बिक्री के बाद आरएमए सेवाएंवॉल्यूम मूल्य निर्धारण, केबल लंबाई अनुशंसाओं, और मौजूदा InfiniBand/Ethernet कपड़े के साथ एकीकरण के लिए हमारे नेटवर्क हार्डवेयर विशेषज्ञों से संपर्क करें।हम क्षेत्रीय गोदामों से तेजी से डिस्पैच के साथ वैश्विक वितरण प्रदान करते हैं.
अक्सर पूछे जाने वाले प्रश्न (FAQ)
- प्रश्न: क्या MCA4J80-N005 मानक 400G QSFP पोर्ट के साथ संगत है?
A: नहीं, यह OSFP कनेक्टर का उपयोग करता है। 400G QSFP बंदरगाहों के लिए, QSFP112 या OSFP-to-QSFP एडाप्टर पर विचार करें; यह केबल 800G या 2x400G ब्रेकआउट का समर्थन करने वाले देशी OSFP पिंजरों के लिए डिज़ाइन किया गया है। - प्रश्न: एसीसी और डीएसी में क्या अंतर है?
एः निष्क्रिय डीएसी में कोई सक्रिय इलेक्ट्रॉनिक्स नहीं है; एसीसी सिग्नल अखंडता और अल्ट्रा-लो लेटेंसी बनाए रखते हुए लंबाई को 5 मीटर तक बढ़ाने के लिए इक्वेलाइज़र आईसी को एकीकृत करता है। - प्रश्न: क्या केबल ईथरनेट के साथ-साथ इन्फिनिबैंड का भी समर्थन करता है?
A: हाँ. ACC फर्मवेयर स्वचालित रूप से लिंक प्रोटोकॉल का पता लगाता है. यह InfiniBand NDR और ईथरनेट दोनों के साथ काम करता है (800GbE तक). - प्रश्न: क्या मैं इस केबल का उपयोग 5 मीटर से अधिक दूर स्विच-टू-सर्वर के लिए कर सकता हूँ?
A: अधिकतम नाममात्र लंबाई 5 मीटर है; लंबी दूरी के लिए, सक्रिय ऑप्टिकल केबल (AOC) या ऑप्टिकल ट्रांससीवर की आवश्यकता होती है। - प्रश्न: क्या कनेक्टर के पास मोड़ त्रिज्या के लिए कोई विशिष्ट प्रतिबंध हैं?
A: हाँ, असेंबली झुकाव त्रिज्या (कनेक्टर के करीब) केबल व्यास का 10 गुना है। प्रदर्शन में गिरावट से बचने के लिए NVIDIA केबल प्रबंधन दिशानिर्देशों का पालन करें।
हैंडलिंग सावधानी और ईएसडी दिशानिर्देश
- केबलों को संभालने और ओएसएफपी पिंजरों में डालने पर हमेशा ईएसडी-ग्राउंड कलाई पट्टियों का प्रयोग करें।
- कंडक्टर क्षति को रोकने के लिए न्यूनतम मोड़ त्रिज्या (एकलः 5x व्यास; दोहरायाः 10x व्यास) से अधिक न हो।
- प्रदूषण से बचने के लिए स्थापना तक धूल के सुरक्षात्मक ढक्कनों को अपने स्थान पर रखना चाहिए।
- केबल जैकेट पर अत्यधिक तनाव न लगाएं और न ही खींचें; केबल प्रबंधन के लिए उपयुक्त ब्रैकेट का प्रयोग करें।
- निर्दिष्ट केस तापमान (0°C से +70°C) के भीतर काम करें ताकि इक्वेलाइजर का विश्वसनीय प्रदर्शन सुनिश्चित हो सके।
खरीदार की चेकलिस्ट MCA4J80-N005
- ✓ स्विच पोर्ट प्रकार की पुष्टि करें: OSFP 800G NDR या 2x400G ब्रेकआउट क्षमता।
- ✓ आवश्यक केबल लंबाई की जाँच करें: इस एसीसी संस्करण के लिए अधिकतम 5 मीटर।
- ✓ ऑपरेटिंग वातावरण तापमान रेंज (0-70°C केस तापमान) की जाँच करें।
- ✓ रैक में पर्याप्त मोड़ त्रिज्या स्थान सुनिश्चित करें (≥45 मिमी एकल मोड़) ।
- ✓ DGX H100 कनेक्शन के लिए, जांचें कि क्या 3 मीटर के लिए फ्लैट टॉप वेरिएंट (MCA4J80-N003-FLT) की आवश्यकता है; 5 मीटर के लिए, मानक N005 उचित रूटिंग के साथ संगत है।
