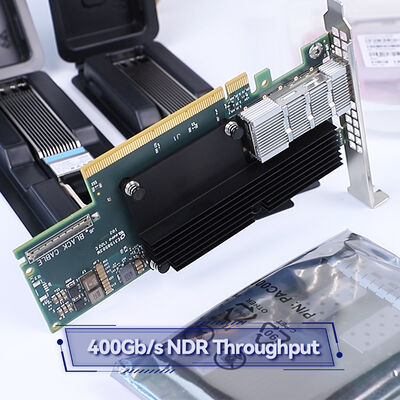

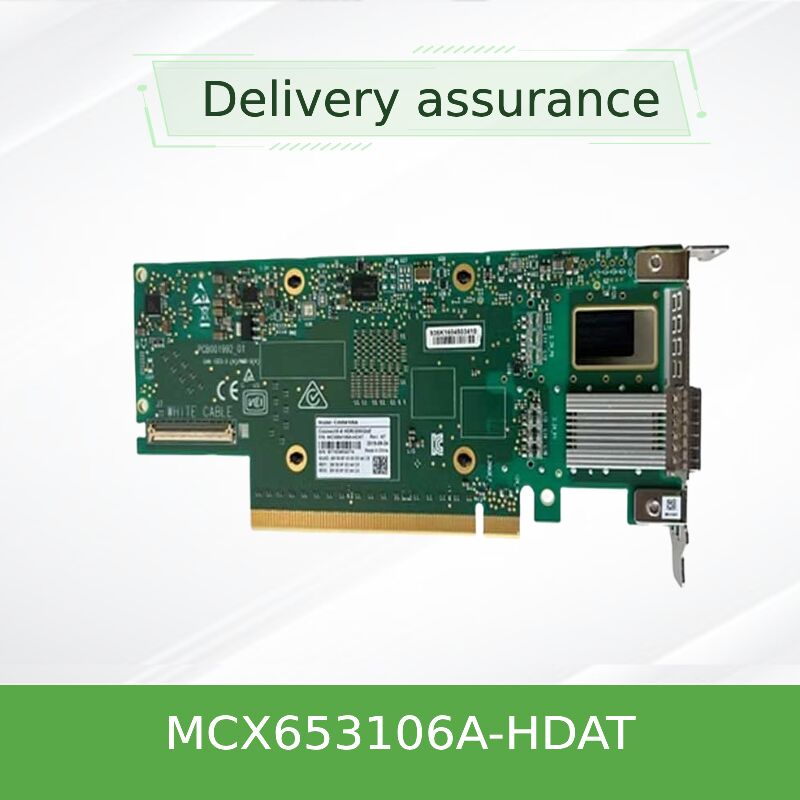

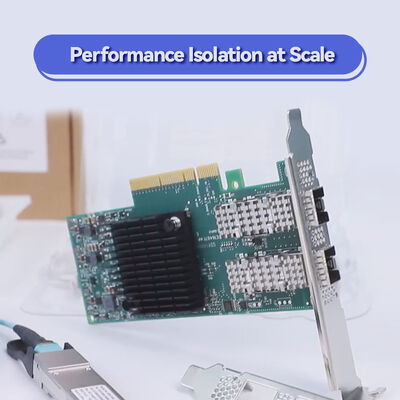

NVIDIA ConnectX-6 MCX653106A-HDAT 200Gb/s डुअल-पोर्ट इन्फिनीबैंड स्मार्ट एडॉप्टर
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MCX653106A-HDAT |
| दस्तावेज़: | connectx-6-infiniband.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| डिज़ाइन: | भंडार | आवेदन: | सर्वर |
|---|---|---|---|
| स्थिति: | नया और मौलिक | प्रकार: | तारयुक्त |
| अधिकतम गति: | 200 जीबी/एस तक | ईथरनेट कनेक्टर: | QSFP56 |
| नमूना: | MCX653106A-HDAT | ||
उत्पाद विवरण
एमसीएक्स 653106ए-एचडीएटी दोहरी बंदरगाह 200 जीबी/सेकंड
HPC, AI और हाइपरस्केल क्लाउड बुनियादी ढांचे के लिए डिज़ाइन किया गया, NVIDIA® ConnectX®-6 MCX653106A-HDAT स्मार्ट एडाप्टर कार्ड200Gb/sनेटवर्क कंप्यूटिंग त्वरण के साथ बंदरगाह प्रति बैंडविड्थ. सीपीयू से कंप्यूटिंग offloading, यह नाटकीय रूप से दक्षता में सुधार, स्केलेबिलिटी,गहरी तंत्रिका नेटवर्क प्रशिक्षण से लेकर वास्तविक समय डेटा विश्लेषण तक.
एनवीडिया क्वांटम इन्फिनिबैंड प्लेटफॉर्म के एक मुख्य घटक के रूप में, कनेक्टएक्स-6 एंड-टू-एंड आरडीएमए, हार्डवेयर-आधारित विश्वसनीय परिवहन और उन्नत भीड़ नियंत्रण को सक्षम करता है।MCX653106A-HDATमॉडल की विशेषताएंदो-पोर्ट QSFP56, इन्फिनिबैंड और ईथरनेट दोनों का समर्थन करता है (200Gb/s तक). यह ब्लॉक-स्तरीय XTS-AES एन्क्रिप्शन, NVMe over Fabrics (NVMe-oF) ऑफलोड्स को एकीकृत करता है,और GPUDirect आरडीएमए त्वरण यह GPU-त्वरित क्लस्टर के लिए आदर्श विकल्प बनाने, सॉफ्टवेयर परिभाषित भंडारण, और आभासी नेटवर्क।
एनवीडिया कनेक्टएक्स-6 रिमोट डायरेक्ट मेमोरी एक्सेस (आरडीएमए) को पारंपरिक सीमाओं से परे बढ़ाता है। एमपीआई टैग मिलान के लिए हार्डवेयर ऑफलोड को लागू करके, अनुकूलन रूटिंग का समर्थन करने वाले आउट-ऑफ-ऑर्डर आरडीएमए,और गतिशील रूप से जुड़े परिवहन (डीसीटी), यह हजारों नोड्स के बीच कुशल स्केलिंग सुनिश्चित करता है।नेटवर्क मेमोरीक्षमता पंजीकरण-मुक्त आरडीएमए मेमोरी एक्सेस को सक्षम करती है, सॉफ्टवेयर ओवरहेड को कम करती है। पीसीआईई जेन 4 के साथ संयुक्त।0, डेटा सीधे मेमोरी और नेटवर्क के बीच चलता है, एप्लिकेशन लॉजिक के लिए सीपीयू चक्र मुक्त करता है।
समर्थन के साथआरओसीई (आरडीएमए ओवर कन्वर्ज्ड ईथरनेट)और ओवरले नेटवर्क टनलिंग ऑफलोड्स, कनेक्टएक्स-6 इन्फिनिबैंड और ईथरनेट दोनों वातावरणों के लिए एक एकीकृत स्मार्ट फैब्रिक प्रदान करता है।
- उच्च प्रदर्शन कंप्यूटिंग (एचपीसी):बड़े पैमाने पर सिमुलेशन, मौसम मॉडलिंग और शोध समूहों के लिए कम विलंबता और उच्च संदेश दर की आवश्यकता होती है।
- एआई और मशीन लर्निंगःGPUDirect RDMA और उच्च थ्रूपुट 200Gb/s लिंक के साथ गहरे तंत्रिका नेटवर्क के वितरित प्रशिक्षण में तेजी लाना।
- NVMe-oF स्टोरेज सरणीःउच्च प्रदर्शन वाले NVMe/TCP या NVMe/RDMA स्टोरेज टारगेट को हार्डवेयर ऑफलोड के साथ बनाएं, जिससे CPU लोड कम हो।
- हाइपरस्केल क्लाउड और एनएफवीःकुशल सेवा श्रृंखला, ओवीएस ऑफलोड (एएसएपी 2) और एसआर-आईओवी प्रति एडाप्टर 1K वर्चुअल कार्यों तक के लिए।
- बिग डेटा एनालिटिक्सःस्ट्रीमिंग इंजन और वितरित डेटाबेस के लिए इन-नेटवर्क कंप्यूटिंग त्वरण
ConnectX-6 MCX653106A-HDAT सर्वर, स्विच और ओएस वातावरण की एक विस्तृत श्रृंखला के साथ संगत है। यह समर्थन करता हैInfiniBand 200Gb/s (HDR) तक स्विच करता हैऔरईथरनेट स्विच 200Gb/s तकस्वतः बातचीत के साथ. एडेप्टर x86, पावर, आर्म, GPU, और FPGA आधारित प्लेटफार्मों पर काम करता है.
| श्रेणी | समर्थित विकल्प/मानक |
|---|---|
| ऑपरेटिंग सिस्टम | आरएचईएल, एसएलईएस, उबंटू, अन्य प्रमुख लिनक्स वितरण, विंडोज सर्वर, फ्रीबीएसडी, वीएमवेयर वीस्फीयर |
| इन्फिनिबैंड स्पेस | IBTA 1.3 संगत, 200/100/50/25/10Gb/s, 8 आभासी लेन + VL15 |
| ईथरनेट मानक | 200/100/50/40/25/10/1GbE, IEEE 802.3bj, 802.3by, PFC, ETS, DCB, 1588v2 |
| सीपीयू ऑफलोड और वर्चुअलाइजेशन | एसआर-आईओवी (1K वीएफ), एनपीएआर, डीपीडीके, एएसएपी2 ओवीएस ऑफलोड, टनलिंग (वीएक्सएलएएन, एनवीजीआरई, जिनेवा) |
| प्रबंधन और बूट | NC-SI, SMBus/PCIe पर MCTP, PLDM (DSP0248/DSP0267), UEFI, PXE, iSCSI रिमोट बूट |
| पैरामीटर | विवरण |
|---|---|
| उत्पाद मॉडल | MCX653106A-HDAT |
| रूप कारक | पीसीआईई स्टैंड-अप, कम प्रोफ़ाइल ब्रैकेट शामिल, उच्च ब्रैकेट स्थापित, लघु ब्रैकेट सहायक उपकरण |
| नेटवर्क पोर्ट | 2x QSFP56 (दो-पोर्ट) |
| समर्थित गति | InfiniBand: 200/100/50/25/10 Gb/s; ईथरनेटः 200/100/50/40/25/10/1 Gb/s |
| होस्ट इंटरफ़ेस | PCIe Gen 3.0/4.0 x16 (x8, x4, x2, x1 का भी समर्थन करता है) |
| अधिकतम बैंडविड्थ | 200Gb/s प्रति पोर्ट |
| संदेश दर | प्रति सेकंड 215 मिलियन संदेश |
| विलंबता | बहुत कम (सब-माइक्रोसेकंड RDMA) |
| हार्डवेयर एन्क्रिप्शन | XTS-AES 256/512-बिट ब्लॉक-स्तर एन्क्रिप्शन, FIPS सक्षम |
| स्टोरेज ऑफलोड | एनवीएमई-ओएफ लक्ष्य/प्रारंभकर्ता, टी10-डीआईएफ, एसआरपी, आईएसईआर, एनएफएस आरडीएमए, एसएमबी डायरेक्ट |
| आभासीकरण | एसआर-आईओवी (1K वीएफ तक), वीएमवेयर नेटक्यू, प्रति वीएम QoS |
| रिमोट बूट | इन्फिनिबैंड, ईथरनेट, आईसीएसआई, यूईएफआई, पीएक्सई |
| आयाम (ब्रेकेट के बिना) | 167.65mm x 68.90mm |
| RoHS और अनुपालन | RoHS अनुरूप, ODCC संगत |
| आदेश भाग संख्या (ओपीएन) | बंदरगाह/गति | होस्ट इंटरफ़ेस | प्रमुख विशेषताएं |
|---|---|---|---|
| MCX653106A-HDAT | 2x QSFP56, 200Gb/s तक | पीसीआईई 3.0/4.0 x16 | दो-पोर्ट, क्रिप्टो, मानक ब्रैकेट |
| MCX653105A-HDAT | 1x QSFP56, 200Gb/s | पीसीआईई 3.0/4.0 x16 | एकल-पोर्ट, क्रिप्टो समर्थन |
| MCX653106A-ECAT | 2x QSFP56, 100Gb/s | पीसीआईई 3.0/4.0 x16 | 100Gb/s संस्करण, कोई क्रिप्टो नहीं |
| MCX653436A-HDAT (OCP 3.0) | 2x QSFP56, 200Gb/s | पीसीआईई x16 | ओसीपी 3.0 छोटा फॉर्म फैक्टर |
| MCX654106A-HCAT | 2x QSFP56, सोकेट डायरेक्ट | 2x पीसीआईई 3.0 x16 | प्रति सीपीयू समर्पित पहुँच, सॉकेट डायरेक्ट |
नोटः तरल-कूल्ड इंटेल सर्वर सिस्टम D50TNP के लिए शीत प्लेट वाले वेरिएंट के लिए, कृपया अनुकूलित ऑर्डर के लिए स्टारसर्ज से संपर्क करें।
100% प्रामाणिक NVIDIA कनेक्टएक्स-6 एडेप्टर, बैच का पता लगाने योग्य।
अमेरिका, ईएमईए, एपीएसी की सेवा देने वाले गोदाम और सहयोगी केंद्र।
फर्मवेयर विन्यास, आरडीएमए ट्यूनिंग, एनवीएमई-ओएफ सत्यापन।
एनवीडिया के सहयोगियों के साथ दीर्घकालिक संबंध, लागत प्रभावी।
परेशानी मुक्त प्रतिस्थापन और उन्नत क्रॉस-शिप उपलब्ध है।
अंग्रेजी, चीनी, और कस्टम एकीकरण समर्थन।
हांगकांग स्टारसर्ज समूह अंत से अंत तक समर्थन प्रदान करता हैः संगतता जांच, फर्मवेयर अनुकूलन से लेकर साइट पर तैनाती मार्गदर्शन तक।हम डेटा सेंटर उन्नयन और अवधारणा के प्रमाण (पीओसी) परीक्षण के लिए समर्पित तकनीकी खाता प्रबंधकों की पेशकश करते हैंसभी एडाप्टर एंटी-स्टेटिक पैकेजिंग और वैकल्पिक स्थापना किट के साथ आते हैं।
✔ 24 घंटे इंजीनियरिंग सहायता टिकट प्रणाली ✔ व्यावसायिक-महत्वपूर्ण वातावरण के लिए उन्नत प्रतिस्थापन ✔ ड्राइवर और सॉफ्टवेयर स्टैक सहायता (OFED, WinOF-2, DPDK)
यह मॉडल डुअल-पोर्ट 200Gb/s क्षमता, पूर्ण क्रिप्टो ऑफलोड (XTS-AES) प्रदान करता है, और एक ही एडेप्टर पर InfiniBand और ईथरनेट दोनों का समर्थन करता है।यह अधिकतम थ्रूपुट की आवश्यकता वाले उच्च घनत्व सर्वर के लिए अनुकूलित है.
हां, यह पूरी तरह से NVIDIA GPUDirect RDMA (PeerDirect) का समर्थन करता है जो सीधे GPU-से-नेटवर्क संचार को सक्षम करता है, अनावश्यक मेमोरी प्रतियों को समाप्त करता है और AI प्रशिक्षण के लिए विलंबता को कम करता है।
बिल्कुल ∙ यह पीसीआईई जेन 3 के साथ पीछे की ओर संगत है।0, उत्पत्ति २.0, और Gen 1.1, हालांकि अधिकतम थ्रूपुट Gen 4.0 होस्ट की तुलना में सीमित हो सकता है।

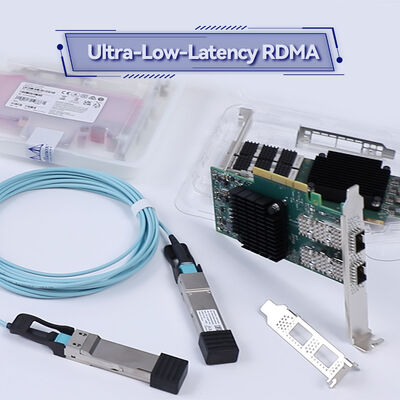

ईएसडी सुरक्षा के साथ निष्क्रिय तांबा केबल, सक्रिय ऑप्टिकल केबल, और संचालित कनेक्टर। InfiniBand के लिए, एचडीआर संगत ब्रेकआउट समर्थित हैं।
हां, कनेक्टएक्स-6 में लक्ष्य और आरंभकर्ता दोनों के लिए एनवीएमई ओवर फैब्रिक्स ऑफलोड की सुविधा है, जिससे सीपीयू ओवरहेड में काफी कमी आती है और आईओपीएस स्केलेबिलिटी में सुधार होता है।
- सर्वर की मैकेनिकल क्लीयरेंस की पुष्टि करें: मानक ऊंचाई PCIe ब्रैकेट शामिल है; कम प्रोफ़ाइल ब्रैकेट भी सहायक के रूप में प्रदान किया गया है।
- तरल-कूल्ड प्लेटफार्मों (इंटेल डी50टीएनपी) के लिए, ऑर्डर करने से पहले कोल्ड प्लेट विकल्प की उपलब्धता की पुष्टि करें।
- कृपया अपने लिनक्स वितरण संस्करण के साथ ड्राइवर संगतता की पुष्टि करें NVIDIA OFED अनुशंसित.
- सार्वजनिक रूप से निर्दिष्ट नहींः पूर्ण 200Gb/s लोड पर पोर्ट प्रति सटीक बिजली की खपत (लगभग 15-18W कुल) के लिए NVIDIA उपयोगकर्ता मैनुअल या संपर्क Starsurge देखें।
- FIPS प्रमाणीकरण हार्डवेयर-सक्षम है लेकिन विशिष्ट फर्मवेयर की आवश्यकता हो सकती है यदि FIPS अनुपालन अनिवार्य है तो बिक्री टीम को सूचित करें।
2008 में स्थापित,हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेडनेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त,और उद्यम क्षेत्र, स्टारसर्ज स्विच, एनआईसी, वायरलेस समाधान और अनुकूलित सॉफ्टवेयर सहित उच्च प्रदर्शन नेटवर्क उपकरण प्रदान करता है।जटिल बुनियादी ढांचा परियोजनाओं का समर्थन करने के लिए कंपनी अनुभवी बिक्री और तकनीकी टीमों को जोड़ती हैग्राहक-प्रथम दृष्टिकोण, विश्वसनीय गुणवत्ता और उत्तरदायी वैश्विक वितरण Starsurge को अगली पीढ़ी के डेटा केंद्रों के लिए एक विश्वसनीय भागीदार बनाते हैं।
| तथ्य | मूल्य |
|---|---|
| अधिकतम आउटपुट | 200Gb/s प्रति बंदरगाह (सकल 400Gb/s सैद्धांतिक) |
| ऑन-चिप त्वरण | टैग मिलान, रैंडोव ऑफलोड, सामूहिक ऑफलोड, फट बफर |
| आभासी कार्य | प्रति एडाप्टर 1024 वीएफ तक |
| एन्क्रिप्शन मानक | एक्सटीएस-एईएस 256/512-बिट, सीपीयू से डाउनलोड |
| अनुकूली रूटिंग | आरडीएमए समर्थन |
| सर्वर / प्लेटफ़ॉर्म | सीपीयू आर्किटेक्चर | परीक्षण किया गया ओएस |
|---|---|---|
| Dell PowerEdge R750 | इंटेल ज़ेन स्केलेबल (जन 4) | आरएचईएल 8.6उबंटू 22.04 |
| HPE ProLiant DL380 Gen10 प्लस | इंटेल ज़ेन | SLES 15 SP4, वीएमवेयर ESXi 7.0 |
| सुपरमाइक्रो जीपीयू सुपरसर्वर | AMD EPYC 7003 | उबंटू 20.04, एनवीडिया एचपीसी एसडीके |
| लेनोवो थिंकसिस्टम SR650 | इंटेल ज़ेन | विंडोज सर्वर 2022 |
| एनवीडिया डीजीएक्स/एचजीएक्स आधार | एनवीडिया आर्म / x86 | MLNX_OFED के साथ उबंटू |
- पीसीआईई स्लॉट प्रकारः x16 मैकेनिकल (इलेक्ट्रिकल x16/x8/x4 समर्थित)
- आवश्यक पोर्ट गतिः 200Gb/s या उससे कम; केबल प्रकार (QSFP56 निष्क्रिय/सक्रिय)
- ओएस ड्राइवर उपलब्धताः MLNX_OFED या WinOF-2 संस्करण की जाँच करें
- एन्क्रिप्शन की आवश्यकताः FIPS मोड या मानक AES-XTS
- शीतलन और ब्रैकेटः मानक या ठंडा प्लेट विकल्प की आवश्यकता है?
- मात्रा और समय सीमाः स्टारसर्ज बिक्री के साथ स्टॉक की पुष्टि
QM8700 / QM9700 श्रृंखला, 40 पोर्ट HDR 200Gb/s
ईथरनेट और RoCE के लिए अनुकूलित, 200Gb/s
प्रोग्राम करने योग्य डेटा पथ के साथ InfiniBand/Ethernet
डीएसी, एओसी और 200जी के लिए सक्रिय फाइबर केबल
- ▸ NVIDIA ConnectX-6 उपयोगकर्ता पुस्तिका (फर्मवेयर और विन्यास)
- ▸ आरडीएमए ओवर कन्वर्ज्ड ईथरनेट (आरओसीई) तैनाती गाइड
- ▸ कनेक्टएक्स-6 के साथ एनवीएम-ओएफः सर्वोत्तम अभ्यास
- ▸ MPI और GPUDirect के लिए प्रदर्शन ट्यूनिंग
- ▸ FIPS वातावरण के लिए ब्लॉक-स्तरीय एन्क्रिप्शन सेटअप
* विनिर्देश और विशेषताएं प्रकाशित NVIDIA डेटाशीट पर आधारित हैं और इसे अपडेट किया जा सकता है।कृपया आधिकारिक NVIDIA प्रलेखन देखें या संपर्क करें Starsurge पूर्व बिक्री इंजीनियरिंग.
