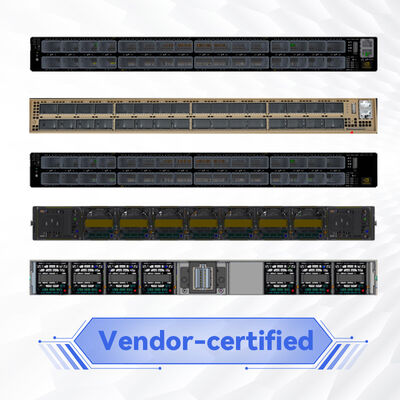

NVIDIA Q3200-RA 72-पोर्ट 400Gb/s NDR InfiniBand स्विच डुअल सिस्टम
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |

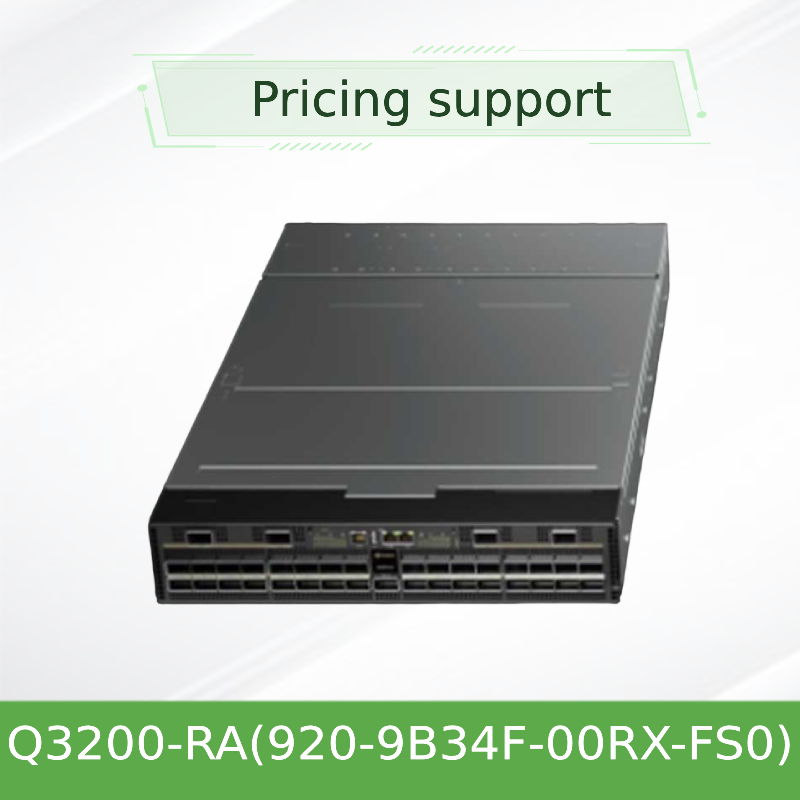

| मॉडल संख्या: | Q3200-RA (920-9B34F-00RX-FS0) |
| दस्तावेज़: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| प्रतिरूप संख्या।: | Q3200-RA (920-9B34F-00RX-FS0) | MOQ: | 800 ग्राम |
|---|---|---|---|
| बंदरगाहों: | 36 | समारोह: | LACP, Stackable, VLAN समर्थन |
| तकनीकी: | अनिद्रा | अधिकतम गति: | एक्सडीआर |
| परिवहन पैकेज: | पैकिंग | विनिर्देश: | 43.6*433.2*590.6 मिमी |
| ट्रेडमार्क: | मेलानाक्स | ||
| प्रमुखता देना: | NVIDIA InfiniBand स्विच 400Gb/s,मेलनॉक्स एनडीआर स्विच 72-पोर्ट,दोहरी प्रणाली नेटवर्क स्विच Q3200-RA |
||
उत्पाद विवरण
NVIDIA Q3200-RA 72-पोर्ट 400Gb/s NDR InfiniBand स्विच डुअल सिस्टम
Q3200-RA - 72-पोर्ट NDR 400Gb/s InfiniBand डुअल सिस्टम स्विच
उच्च घनत्व वाले एआई और एचपीसी समूहों के लिए डिज़ाइन किया गया। क्यू3200-आरए एक कॉम्पैक्ट 2 यू एयर-कूल्ड चेसिस में दो स्वतंत्र 36-पोर्ट क्वांटम -3 स्विच को एकीकृत करता है।
28.8 Tb/s कुल सिस्टम थ्रूपुट
72 x 400Gb/s पोर्ट(2 x 36 स्वतंत्र स्विच)
एएसआईसी प्रौद्योगिकीः2x एनवीडिया क्वांटम-3 (एनडीआर 400जीबी/सेकंड)
रूप कारक:2U रैकमाउंट • हवा से ठंडा • C2P वायु प्रवाह
अपर्याप्तता:6 गुना गर्म-स्वैप करने योग्य पीएसयू • 12 गुना प्रशंसक
उत्पाद का अवलोकन
दNVIDIA क्वांटम-3 Q3200-RAएक दोहरी प्रणाली इन्फिनिबैंड स्विच प्लेटफॉर्म है, जो एक एकल 2 यू चेसिस में दो स्वतंत्र 36-पोर्ट एनडीआर स्विच पैक करता है। एनवीडिया के क्वांटम -3 एएसआईसी का लाभ उठाते हुए,यह अल्ट्रा-लो लेटेंसी के साथ प्रति पोर्ट 400Gb/s प्रदान करता हैलागत-प्रभावी पत्ती-पीठ के कपड़े बनाने के लिए आदर्श, Q3200-RA संगठनों को बंदरगाह घनत्व या प्रदर्शन का त्याग किए बिना एआई बुनियादी ढांचे को स्केल करने में सक्षम बनाता है।दो स्विच विमानों में से प्रत्येक स्वतंत्र रूप से काम करता है, एक कॉम्पैक्ट फॉर्म फैक्टर में भौतिक अतिरेक प्रदान करता है।
प्रमुख विशेषताएं
- दोहरी प्रणाली वास्तुकलाःएक एकल 2U चेसिस में दो स्वतंत्र 36-पोर्ट NDR 400Gb/s स्विच
- उच्च थ्रूपुट:28.8 Tb/s कुल प्रणाली स्विचिंग क्षमता
- इन-नेटवर्क कंप्यूटिंग:NVIDIA SHARPv3 (स्केलेबल पदानुक्रमित एग्रीगेशन और रिडक्शन प्रोटोकॉल) के लिए पूर्ण समर्थन
- उन्नत कपड़े प्रबंधन:एनवीआईडीआईए यूएफएम टेलीमेट्री और एआई संचालित ऑर्केस्ट्रेशन के लिए समर्पित फैब्रिक प्रबंधन पोर्ट (एफएनएम)
- विश्वसनीयताःरिडंडेंट, हॉट-स्वैप करने योग्य 6 पीएसयू और कनेक्टर-टू-पावर (सी2पी) वायु प्रवाह के साथ 12 प्रशंसक इकाइयां
प्रौद्योगिकी और प्रदर्शन
Q3200-RA के अंदर दो स्विच मॉड्यूल में से प्रत्येक पर बनाया गया हैएनवीडिया क्वांटम-3 स्विच एएसआईसी, कम विलंबता 50Gb / s SerDes (4 लेन प्रति पोर्ट) का उपयोग करता है। स्विच में हॉट स्पॉट, भीड़ नियंत्रण एल्गोरिदम और मल्टी-टेंडर एआई क्लाउड के लिए प्रदर्शन अलगाव से बचने के लिए अनुकूली रूटिंग है।यह त्वरित गणना नौकरियों के लिए GPU- आरंभित संचार और NVIDIA GPUDirect RDMA का समर्थन करता है.
अनुकूलित टोपोलॉजीःफैट ट्री (लेफ-स्पाइन), स्लिम फ्लाई, ड्रैगनफ्लाई+

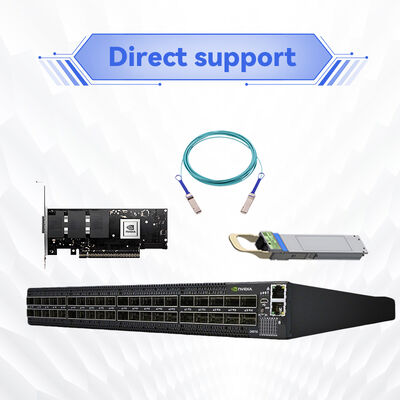

संगतता मैट्रिक्स
| घटक का प्रकार | अनुशंसित मॉडल |
|---|---|
| एडाप्टर कार्ड | एनवीडिया कनेक्टएक्स-7 (एनडीआर 400जीबी/सेकंड), कनेक्टएक्स-6 (एचडीआर 200जीबी/सेकंड) |
| केबल्स (पासीव) | ओएसएफपी से ओएसएफपी डीएसी, ओएसएफपी से 2x ओएसएफपी स्प्लिटर |
| केबल (सक्रिय) | ओएसएफपी सक्रिय ऑप्टिकल केबल (एओसी), एमपीओ ब्रेकआउट केबल |
| प्रबंधन सॉफ्टवेयर | एनवीडिया यूएफएम प्लेटफॉर्म, यूएफएम एआई टेलीमेट्री |
तकनीकी विनिर्देश
| पैरामीटर | Q3200-RA विनिर्देश |
|---|---|
| मॉडल संख्या | Q3200-RA (NVIDIA SKU: 920-9B38F-00RX-6S0) |
| बंदरगाह घनत्व | 72 एनडीआर 400जीबी/एस पोर्ट (2 स्वतंत्र स्विच सिस्टम x 36 ओएसएफपी पिंजरे) |
| रूप कारक | 2U रैकमाउंट |
| समग्र प्रणाली थ्रूपुट | 28.8 टीबी/सेकंड |
| प्रबंधन पोर्ट | FNM (OSFP), 2x MGT (RJ45), कंसोल (RJ45), USB 20 |
| विद्युत आपूर्ति | 6 गर्म-स्वैप करने योग्य, 1500W AC (200-240V) या 48V DC विकल्प |
| शीतलन | 12 हॉट-स्वैप करने योग्य पंखे, कनेक्टर-टू-पावर (सी2पी) एयरफ्लो (फ्रंट-टू-रिअर) |
| आयाम (HxWxD) | 3.4" x 17.2" x 30.5" (86.4mm x 437mm x 775mm) |
| वजन | लगभग 32 किलोग्राम (6 पीएसयू के साथ पूरी तरह से लोड) |
| परिचालन तापमान | 0°C से 40°C (ऑप्टिकल मॉड्यूल के उपयोग के आधार पर) |
विनिर्देश सत्यापन के अधीन हैं. कृपया अपने बिक्री प्रतिनिधि के साथ सटीक विन्यास की पुष्टि करें.
खरीदार चेकलिस्ट
- रेल किट की आवश्यकता है?हाँ (मानक 2U स्लाइडिंग रेल)
- वायु प्रवाह दिशाःC2P (पावर के लिए कनेक्टर). सुनिश्चित करें कि ठंडा गलियारा बंदरगाह पक्ष पर है
- न्यूनतम ओएस संस्करणःएमएलएनएक्स-ओएस 3.10.x या बाद में
सेवा एवं सहायता
- 1 वर्ष की मानक हार्डवेयर वारंटी (3 या 5 वर्ष तक विस्तारित)
- एनवीआईडीआईए फर्मवेयर अद्यतन पहुँच
- 24/7 तकनीकी ईमेल और फोन समर्थन
- डीओए के लिए 30 दिनों के भीतर अग्रिम प्रतिस्थापन
- निःशुल्क तैनाती परामर्श (बल्क ऑर्डर के लिए)
कंपनी का परिचय
एक प्रमाणित एनवीआईडीआईए नेटवर्क पार्टनर के रूप में, हम InfiniBand और ईथरनेट स्विचिंग समाधानों के वैश्विक वितरण में विशेषज्ञ हैं। हम एआई, एचपीसी, और क्लाउड डेटा केंद्रों पर ध्यान केंद्रित करते हैं,रसद सहायता के साथ प्रामाणिक हार्डवेयर प्रदान करना, पूर्व-बिक्री इंजीनियरिंग, और उद्यम की आवश्यकताओं के अनुरूप बिक्री के बाद सेवा।
संबंधित उत्पाद
- NVIDIA Q3400-RA (4U 144-पोर्ट XDR 800Gb/s)
- एनवीडिया कनेक्टएक्स-7 एनडीआर एडाप्टर कार्ड
- एनवीडिया क्वांटम-2 एमक्यूएम9700 सीरीज़
- ओएसएफपी 400जीबी/एस निष्क्रिय डीएसी और एओसी केबल
संबंधित मार्गदर्शिकाएँ
- Q3200-RA के साथ लागत प्रभावी पत्ती-पीठ कपड़े डिजाइन करना
- एआई क्लस्टर प्रबंधन के लिए एनवीडिया यूएफएम
- डेटा केंद्रों में सी2पी बनाम पी2सी एयरफ्लो को समझना
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या Q3200-RA दो अलग-अलग स्विच या एक तार्किक स्विच है?
A: इसमें दो भौतिक रूप से स्वतंत्र 36-पोर्ट 400Gb / s स्विच होते हैं। वे एक ही चेसिस और बिजली की आपूर्ति साझा करते हैं लेकिन अलग कपड़े विमानों के रूप में काम करते हैं।
प्रश्न: क्या मैं Q3200-RA को रीढ़ की हड्डी की भूमिका में इस्तेमाल कर सकता हूँ?
उत्तर: हाँ। यह छोटे समूहों में रीढ़ की भूमिकाओं के लिए उत्कृष्ट है या बड़े कपड़े को विभाजित करने के लिए। बहुत बड़ी रीढ़ की परतों के लिए, Q3400-RA (144 पोर्ट) की सिफारिश की जाती है।
प्रश्न: सामान्य बिजली की खपत क्या है?
उत्तर: निष्क्रिय तांबे केबलों के साथ लगभग 1.5 किलोवाट, सक्रिय ऑप्टिकल मॉड्यूल के साथ 4 किलोवाट तक। सटीक मान पीएसयू विन्यास पर निर्भर करते हैं।
प्रश्नः क्या Q3200-RA सेवा में सॉफ्टवेयर उन्नयन का समर्थन करता है?
A: हाँ, रिडंडेंट प्रबंधन मॉड्यूल के साथ समर्थित है. कृपया विशिष्ट MLNX-OS संस्करण में सुविधा सेट की पुष्टि करें.
महत्वपूर्ण सूचना
यह उत्पाद केवल पेशेवर डेटा केंद्र तैनाती के लिए है। एनवीआईडीआईए-अनुमोदित रेल किट और पावर कॉर्ड के साथ उपयोग करें। वायु प्रवाह दिशा (सी 2 पी) आपके रैक गर्म / ठंडे गलियारे विन्यास से मेल खाना चाहिए।विनिर्देश, वारंटी की शर्तें, और सॉफ्टवेयर समर्थन क्षेत्र के आधार पर भिन्न हो सकते हैं। कृपया आदेश देने से पहले अपनी बिक्री प्रतिनिधि से अंतिम जानकारी के लिए परामर्श करें।
