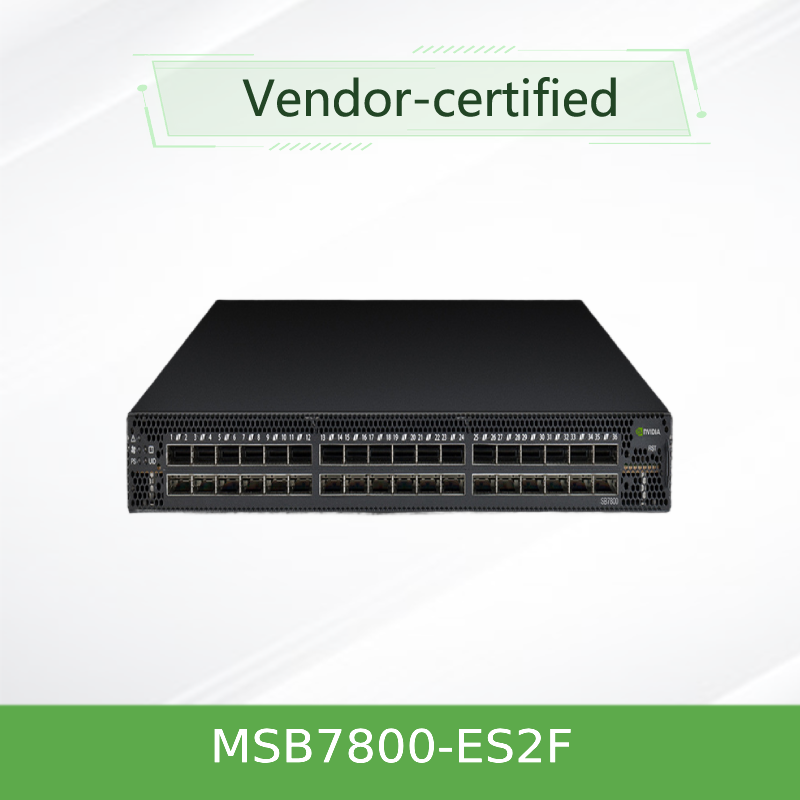

NVIDIA MSB7800-ES2F 100Gb/s इन्फिनिबैंड स्मार्ट स्विच – 36 QSFP28 पोर्ट, 7.2Tb/s, MLNX-OS प्रबंधित
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MSB7800-ES2F |
| दस्तावेज़: | MSB7800-ES2F.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| आवेदन: | सर्वर | स्थिति: | नया और मौलिक |
|---|---|---|---|
| स्विच करने की क्षमता: | 2.6 टीबीपीएस | अपलिंक कनेक्टिविटी: | 200 जीबीपीएस |
| नाम: | MSB7800-ES2F 36 पोर्ट मेलानॉक्स ईथरनेट स्विच | कीवर्ड: | मेलानॉक्स ईथरनेट स्विच |
| प्रमुखता देना: | NVIDIA इन्फिनिबैंड स्मार्ट स्विच 36 QSFP28 पोर्ट,100Gb/s इन्फिनिबैंड स्विच MLNX-OS प्रबंधित,36 पोर्ट वाला 7.2Tb/s नेटवर्क स्विच |
||
उत्पाद विवरण
NVIDIA MSB7800-ES2F 100Gb/s इन्फिनीबैंड स्मार्ट स्विच
उच्च-प्रदर्शन फिक्स्ड-कॉन्फ़िगरेशन 100Gb/s इन्फिनीबैंड स्मार्ट स्विच जो 36 QSFP28 पोर्ट्स को नॉन-ब्लॉकिंग 7.2 Tb/s द्विदिश थ्रूपुट और अल्ट्रा-लो पोर्ट लेटेंसी के साथ प्रदान करता है। HPC, AI ट्रेनिंग क्लस्टर और एंटरप्राइज डेटा सेंटर में टॉप-ऑफ-रैक लीफ कनेक्टिविटी के लिए विशेष रूप से निर्मित।
मुख्य विनिर्देश
- पोर्ट: 36 x QSFP28 (100Gb/s)
- थ्रूपुट: 7.2 Tb/s नॉन-ब्लॉकिंग
- लेटेंसी: ~90ns पोर्ट-टू-पोर्ट
- पावर (विशिष्ट.): 122W (ATIS भारित)
- एयरफ्लो: P2C (पोर्ट-टू-कोर) / फ्रंट-टू-रियर
- प्रबंधन: MLNX-OS (आंतरिक) + UFM तैयार
उत्पाद अवलोकन

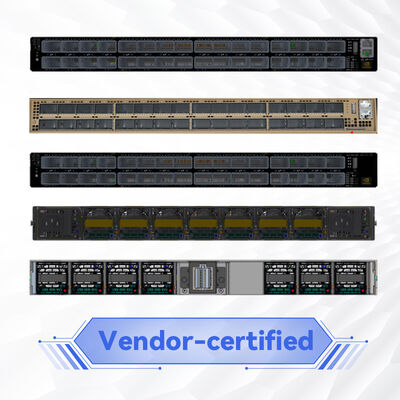

NVIDIA MSB7800-ES2F SB7800 सीरीज़ का एक 100Gb/s इन्फिनीबैंड फिक्स्ड स्विच है, जिसे ऐसे वातावरण के लिए डिज़ाइन किया गया है जहाँ हर बिट बैंडविड्थ और अल्ट्रा-लो लेटेंसी मायने रखती है। यह 7.2 Tb/s के कुल द्विदिश थ्रूपुट के साथ एक कॉम्पैक्ट 1U चेसिस में 100Gb/s के 36 पोर्ट पैक करता है।
इस मॉडल में P2C (पोर्ट-टू-कोर) एयरफ्लो है — फ्रंट-टू-रियर एयरफ्लो के साथ डेटा सेंटर कोल्ड-आइल कूलिंग डिज़ाइन के लिए आदर्श। 4GB DDR3 RAM और 16GB SSD के साथ ऑनबोर्ड Intel Celeron डुअल-कोर x86 CPU MLNX-OS चलाता है, जो व्यापक चेसिस प्रबंधन, CLI/WebUI और स्वचालन को सक्षम करता है।
मुख्य विशेषताएं
- 36 x 100Gb/s QSFP28 पोर्ट - EDR इन्फिनीबैंड सपोर्ट के साथ फुल द्विदिश नॉन-ब्लॉकिंग बैंडविड्थ
- 7.2 Tb/s कुल थ्रूपुट - 1U फॉर्म फैक्टर में उच्च-घनत्व स्विचिंग क्षमता
- नेटवर्क में कंप्यूटिंग SHARP™ के साथ - CPU से स्विच फैब्रिक तक कलेक्टिव ऑपरेशंस को ऑफलोड करता है
- MLNX-OS के साथ पूरी तरह से प्रबंधित - ऑनबोर्ड डुअल-कोर x86 CPU, CLI, WebUI, SNMP और JSON API का समर्थन करता है

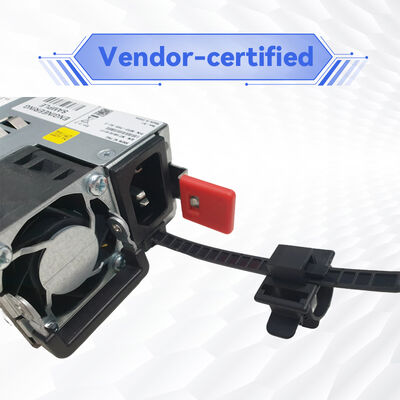

- रिडंडेंट और हॉट-स्वैपेबल कंपोनेंट्स - 1+1 रिडंडेंट पावर सप्लाई और हॉट-स्वैपेबल फैन मॉड्यूल
- ऊर्जा-कुशल डिज़ाइन - ATIS भारित बिजली की खपत 122W जितनी कम
- P2C एयरफ्लो (MSB7800-ES2F) - फ्रंट-टू-रियर कूलिंग मानक डेटा सेंटर लेआउट के साथ संगत
- NVIDIA UFM® तैयार - उन्नत टेलीमेट्री और स्वचालन के लिए यूनिफाइड फैब्रिक मैनेजर के साथ एकीकरण
प्रौद्योगिकी: SHARP™ के साथ इन-नेटवर्क एक्सेलेरेशन
NVIDIA स्केलेबल हायरार्किकल एग्रीगेशन एंड रिडक्शन प्रोटोकॉल (SHARP)™ CPU से स्विच नेटवर्क तक कलेक्टिव कम्युनिकेशन ऑपरेशंस को ऑफलोड करके MPI ऑपरेशन प्रदर्शन में सुधार करता है। यह MPI ऑपरेशन समय को नाटकीय रूप से कम करता है और नेटवर्क पर यात्रा करने वाले कुल डेटा को कम करता है।
AI और डीप लर्निंग वर्कलोड के लिए, SHARP NCCL कलेक्टिव ऑपरेशंस को तेज करता है, जिससे 2.5x तक प्रदर्शन में सुधार होता है। MSB7800 सीरीज़ में SHARP के लिए समर्पित हार्डवेयर सपोर्ट शामिल है, जो इसे बड़े पैमाने पर वितरित प्रशिक्षण और वैज्ञानिक कंप्यूटिंग के लिए एक प्रमुख सक्षमकर्ता बनाता है।
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | MSB7800-ES2F |
| पोर्ट और गति | 36 x QSFP28; प्रति पोर्ट 100Gb/s (EDR इन्फिनीबैंड) |
| कुल थ्रूपुट | 7.2 Tb/s नॉन-ब्लॉकिंग द्विदिश |
| स्विच लेटेंसी | ~90ns पोर्ट-टू-पोर्ट |
| CPU / सिस्टम | Intel Celeron 1047UE डुअल-कोर, 4GB DDR3 RAM, 16GB SSD |
| ऑपरेटिंग सिस्टम | MLNX-OS (आंतरिक रूप से प्रबंधित) |
| पावर सप्लाई | 1+1 रिडंडेंट, हॉट-स्वैपेबल; 80 प्लस गोल्ड, ENERGY STAR प्रमाणित |
| कूलिंग / एयरफ्लो | हॉट-स्वैपेबल पंखे; P2C (पोर्ट-टू-कोर) — फ्रंट-टू-रियर |
| आयाम | 1.7 इंच x 16.85 इंच x 27 इंच; 1U रैकमाउंट |
| वजन | 11.978 किग्रा (लगभग 26.4 पाउंड) |
| ऑपरेटिंग तापमान | 0°C से 45°C |
SB7800 सीरीज़ चयन गाइड
| ऑर्डर करने योग्य पार्ट नंबर | विवरण | एयरफ्लो | प्रकार |
|---|---|---|---|
| MSB7800-ES2F | 100Gb/s इन्फिनीबैंड 1U स्विच, 36 QSFP28, डुअल AC PSU, P2C एयरफ्लो | P2C | प्रबंधित स्विच |
| MSB7800-ES2R | C2P एयरफ्लो के साथ उपरोक्त जैसा ही | C2P | प्रबंधित स्विच |
| MSB7880-ES2F | 100Gb/s इन्फिनीबैंड 1U राउटर, 36 QSFP28, डुअल AC PSU, P2C एयरफ्लो | P2C | राउटर |
| MSB7880-ES2R | 100Gb/s इन्फिनीबैंड 1U राउटर, 36 QSFP28, डुअल AC PSU, C2P एयरफ्लो | C2P | राउटर |
नोट: MSB7800-ES2F (P2C एयरफ्लो) फ्रंट-टू-रियर कूलिंग डिज़ाइन के लिए अनुशंसित है। रियर-टू-फ्रंट कूलिंग के लिए, MSB7800-ES2R चुनें। राउटर वेरिएंट (MSB7880) अलगाव और मल्टी-टेनेंट क्षमताओं के साथ स्वतंत्र सबनेट के बीच कनेक्टिविटी को सक्षम करने के लिए गेटवे कार्यक्षमता जोड़ते हैं।
विशिष्ट परिनियोजन
- उच्च-प्रदर्शन कंप्यूटिंग (HPC) - वैज्ञानिक सिमुलेशन और अनुसंधान के लिए फैट-ट्री टोपोलॉजी में लीफ स्विच
- AI और मशीन लर्निंग क्लस्टर - NVIDIA GPUs के साथ वितरित प्रशिक्षण के लिए कम-लेटेंसी इंटरकनेक्ट
- एंटरप्राइज डेटा सेंटर - वर्चुअलाइज्ड वातावरण और बिग डेटा एनालिटिक्स के लिए टॉप-ऑफ-रैक कनेक्टिविटी
- स्केल-आउट स्टोरेज - उच्च-प्रदर्शन स्टोरेज नोड्स को कंप्यूट क्लस्टर से कनेक्ट करता है
संगतता
- इन्फिनीबैंड आर्किटेक्चर: IBTA 1.21 और 1.3 विनिर्देशों के अनुरूप
- पिछली संगतता: 100G EDR, 56G FDR और 40G QDR लिंक गति का समर्थन करता है

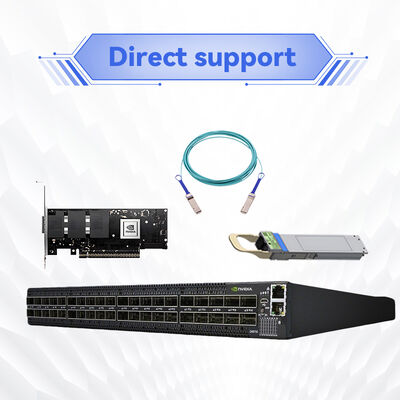

- होस्ट एडॉप्टर: NVIDIA ConnectX® सीरीज़ एडॉप्टर के साथ पूरी तरह से संगत
- केबलिंग: QSFP28 पैसिव कॉपर DACs, एक्टिव ऑप्टिकल केबल और ऑप्टिकल ट्रांसीवर
- सॉफ्टवेयर स्टैक: HPC-X, MLNX_OFED, OpenMPI और NVIDIA NCCL के साथ काम करता है
अक्सर पूछे जाने वाले प्रश्न
MSB7800 और MSB7880 के बीच क्या अंतर है?
MSB7800 लीफ/स्पाइन फैब्रिक के लिए एक मानक इन्फिनीबैंड स्विच है। MSB7880 एक इन्फिनीबैंड राउटर है जो गेटवे कार्यक्षमता प्रदान करता है, जिससे अलगाव और मल्टी-टेनेंट क्षमताओं के साथ स्वतंत्र सबनेट के बीच कनेक्टिविटी सक्षम होती है।
क्या यह SHARP™ तकनीक का समर्थन करता है?
हाँ। MSB7800 सीरीज़ फैब्रिक में कलेक्टिव ऑपरेशन एक्सेलेरेशन के लिए NVIDIA SHARP इन-नेटवर्क कंप्यूटिंग का पूरी तरह से समर्थन करता है।
कौन से प्रबंधन विकल्प उपलब्ध हैं?
MLNX-OS CLI, WebUI, SNMP और JSON API प्रदान करता है। बड़े परिनियोजन के लिए, स्विच को NVIDIA UFM द्वारा उन्नत टेलीमेट्री, भविष्य कहनेवाला विश्लेषण और स्वचालन के लिए प्रबंधित किया जा सकता है।
सावधानियां और ऑर्डरिंग नोट्स
- एयरफ्लो दिशा महत्वपूर्ण है: MSB7800-ES2F P2C (पोर्ट-टू-कोर) एयरफ्लो का उपयोग करता है — रैक कूलिंग डिज़ाइन सत्यापित करें
- पावर इनपुट: C13/C14 कनेक्टर (100-240VAC) के साथ डुअल रिडंडेंट AC
- रैक गहराई: मानक गहराई 27 इंच — रैक संगतता सत्यापित करें
- केबल और ट्रांसीवर अलग से बेचे जाते हैं — दूरी की आवश्यकताओं के आधार पर QSFP28 केबलिंग की योजना बनाएं
खरीदार चेकलिस्ट
- एयरफ्लो दिशा की पुष्टि करें: MSB7800-ES2F P2C का उपयोग करता है — रैक कूलिंग संगतता सत्यापित करें
- केबल प्रकार सत्यापित करें: दूरी के आधार पर QSFP28 DAC या ऑप्टिकल ट्रांसीवर
- पावर इनपुट जांचें: C13/C14 कनेक्टर (100-240VAC) के साथ डुअल रिडंडेंट AC
- सुनिश्चित करें कि रैक गहराई 27 इंच का समर्थन करती है — मानक गहराई
- प्रबंधन की योजना बनाएं: MLNX-OS ऑन-बोर्ड प्रबंधन प्रदान करता है; बड़े फैब्रिक के लिए UFM वैकल्पिक है
- अपने एप्लिकेशन स्टैक में SHARP™ समर्थन को मान्य करें
- वारंटी और समर्थन विकल्पों की पुष्टि करें
