NVIDIA क्वांटम-2 QM9790-NS2F 400Gb/s इन्फिनिबैंड स्विच – 51.2 Tb/s थ्रूपुट वाला 64-पोर्ट NDR स्मार्ट स्विच
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| दस्तावेज़: | MQM9700 series.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| आवेदन: | सर्वर | स्थिति: | नया और मौलिक |
|---|---|---|---|
| सकल बैंडविड्थ: | 51.2 टीबी/एस द्विदिशीय | प्रबंध: | MLNX-OS CLI, Webui, SNMP, JSON सपोर्ट के साथ |
| नाम: | MQM9790-NS2F InfiniBand Mellanox नेटवर्क स्विच NDR 400G InfiniBand स्मार्ट स्विच के साथ डेटा केंद्रो | कीवर्ड: | मेलानॉक्स 400 ग्राम स्विच |
| प्रमुखता देना: | NVIDIA क्वांटम-2 400Gb/s इन्फिनिबैंड स्विच,64-पोर्ट NDR स्मार्ट स्विच,51.2 Tb/s थ्रूपुट नेटवर्क स्विच |
||
उत्पाद विवरण

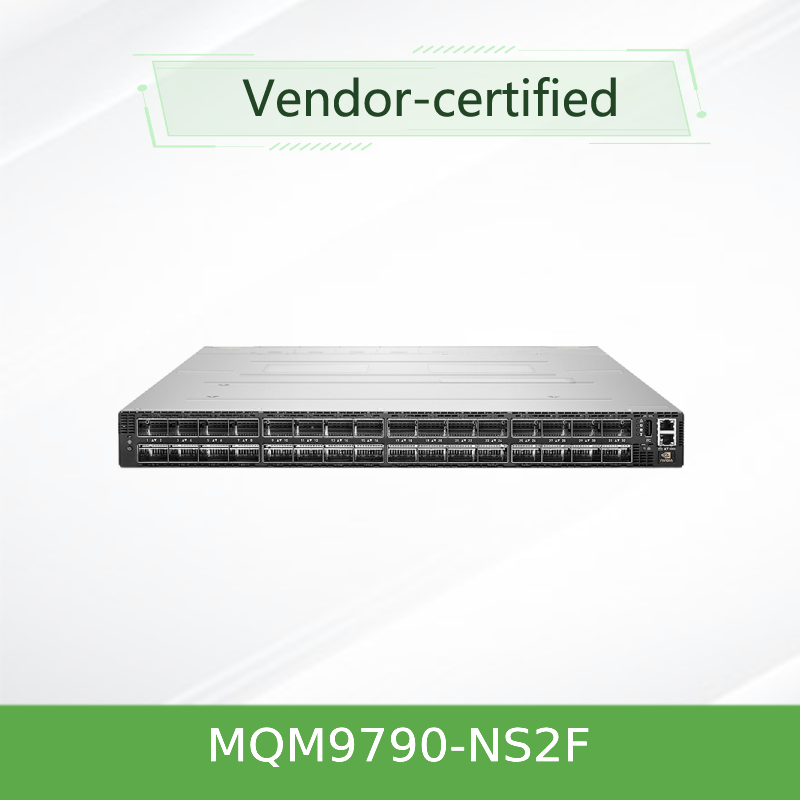

NVIDIA क्वांटम-2 QM9790-NS2F 400Gb/s InfiniBand स्विच
64-पोर्ट एनडीआर प्रबंधित स्मार्ट स्विच 51.2 टीबी/सेकंड के कुल थ्रूपुट और SHARPv3 इन-नेटवर्क कंप्यूटिंग क्षमताओं के साथ।
उत्पाद का अवलोकन
NVIDIA क्वांटम-2 QM9790-NS2F एक 1U चेसिस में 400Gb/s InfiniBand के 64 पोर्ट प्रदान करता है, जो उद्योग के अग्रणी घनत्व, अति-कम विलंबता के साथ चरम पैमाने पर AI और HPC क्लस्टर को सक्षम करता है,और स्व-चिकित्सीय कपड़े. NVIDIA UFM के साथ बाहरी प्रबंधन के लिए डिज़ाइन किया गया, यह फैट ट्री, ड्रैगनफ्लाइ + और टोरस टोपोलॉजी का समर्थन करते हुए डेटा सेंटर संचालन को सुव्यवस्थित करता है।
यह अनियंत्रित (बाहरी रूप से प्रबंधित) 400Gb/s InfiniBand फिक्स्ड-कॉन्फिगरेशन स्विच 32 OSFP पोर्ट प्रदान करता है, प्रत्येक 400Gb/s (या पोर्ट-स्प्लिट तकनीक के साथ 200Gb/s पर 128 पोर्ट) की क्षमता रखता है।और 51 का एक समग्र द्विदिशात्मक थ्रूपुट प्रदान करता है.2 Tb/s. NVIDIA SHARPv3, RDMA, अनुकूली रूटिंग, और उन्नत भीड़ नियंत्रण के लिए समर्थन के साथ, QM9790 सबसे अधिक मांग वाले HPC, AI, और उद्यम कार्यभार के लिए बनाया गया है।
प्रमुख विशेषताएं
- 64 गैर-अवरुद्ध 400Gb/s पोर्ट (32 OSFP कनेक्टर)
- 51.2 Tb/s कुल द्विदिशात्मक थ्रूपुट
- पोर्ट-स्प्लिट तकनीकः 128 पोर्ट @ 200Gb/s तक
- SHARPv3 इन-नेटवर्क कंप्यूटिंग - 32× एआई त्वरण
- अनुकूली रूटिंग के साथ उप-माइक्रोसेकंड विलंबता
- स्व-चिकित्सीय कपड़े, QoS और भीड़ नियंत्रण
- 1+1 अतिरंजित गर्म-स्वैप करने योग्य शक्ति (200-240Vac)
- सामने से पीछे (P2C) वायु प्रवाह, गर्म-स्वैप करने योग्य प्रशंसक
- एनवीडिया यूएफएम / एमएलएनएक्स-ओएस के माध्यम से बाहरी प्रबंधन
- पिछली InfiniBand पीढ़ियों के साथ पीछे की ओर संगत
प्रौद्योगिकीः एनवीडिया क्वांटम-2 आर्किटेक्चर
क्वांटम-2 प्लेटफॉर्म तीसरी पीढ़ी की SHARP तकनीक (SHARPv3) को एकीकृत करता है, जो नेटवर्क में डेटा एग्रीगेशन को सक्षम करता है जो डेटा आंदोलन को कम करता है और एआई प्रशिक्षण और एचपीसी सिमुलेशन को तेज करता है।रिमोट डायरेक्ट मेमोरी एक्सेस (RDMA) और NVIDIA के स्केलेबल हाइरार्चिकल एग्रीगेशन एंड रिडक्शन प्रोटोकॉल के साथ संयुक्त, QM9790-NS2F एप्लिकेशन प्रदर्शन में नाटकीय रूप से सुधार करता है जबकि डेटा कपड़े को पार करता है।
विशिष्ट तैनाती
- एआई और मशीन लर्निंग क्लस्टर- SHARPv3 के साथ बड़े पैमाने पर GPU- त्वरित प्रशिक्षण
- उच्च प्रदर्शन कंप्यूटिंग (एचपीसी)- अनुसंधान सिमुलेशन, मौसम मॉडलिंग और जीनोमिक्स
- डाटा सेंटर की रीढ़- कम विलंबता भंडारण और कंप्यूटिंग के लिए 400G InfiniBand कपड़े
- एंटरप्राइज और क्लाउड- यूएफएम प्रबंधन के साथ स्केलेबल, मल्टी-टेंडर नेटवर्क
- सरकार और शिक्षा- अनुसंधान प्रयोगशालाएं और सुपरकंप्यूटिंग केंद्र
संगतता
| घटक / पारिस्थितिकी तंत्र | समर्थन |
|---|---|
| इन्फिनिबैंड गति | एनडीआर 400जीबी/एस, एचडीआर, ईडीआर, एफडीआर के साथ पिछड़े संगत |
| केबलिंग | निष्क्रिय/सक्रिय तांबा या सक्रिय फाइबर; ओएसएफपी कनेक्टर |
| प्रबंधन | NVIDIA UFM, MLNX-OS, CLI, वेबयूआई, SNMP, JSON-RPC |
| टोपोलॉजी | फैट ट्री, स्लिमफ्लाई, ड्रैगनफ्लाई+, बहुआयामी टोरस |
| ऑपरेटिंग सिस्टम | लिनक्स, विंडोज (इनफिनिबैंड स्टैक के साथ), वीएमवेयर |
| GPU/एक्सेलेरेटर | एनवीडिया एचजीएक्स, डीजीएक्स और तृतीय पक्ष के जीपीयू सर्वर |
विनिर्देश
| पैरामीटर | QM9790-NS2F |
|---|---|
| बंदरगाह/गति | 64 पोर्ट 400Gb/s (32 OSFP); स्प्लिट के साथ 128 पोर्ट @ 200Gb/s तक |
| कुल उत्पादन | 51.2 Tb/s द्विदिशात्मक |
| पैकेट अग्रेषण | >66.5 बिलियन पैकेट प्रति सेकंड (BPPS) |
| रूप कारक | 1U रैक माउंट, 43.6 x 438 x 660.4 मिमी |
| वजन | 14.5 किलो |
| विद्युत आपूर्ति | 1+1 रिडंडेंट, हॉट-स्वैप करने योग्य, 200-240Vac, 80+ गोल्ड, एनर्जी स्टार |
| शीतलन | सामने से पीछे (P2C) वायु प्रवाह, गर्म-स्वैप करने योग्य प्रशंसक |
| प्रबंधन बंदरगाह | 1x यूएसबी 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| सीपीयू / मेमोरी | x86 कॉफी लेक i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| सॉफ्टवेयर | एमएलएनएक्स-ओएस (यूएफएम के माध्यम से बाहरी प्रबंधन) |
| परिचालन तापमान | 0°C से 40°C |
| आर्द्रता (प्रचालन) | १०% से ८५% नॉन कंडेनसिंग |
| ऊंचाई | 3050 मीटर तक |
| सुरक्षा/ईएमसी | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| वारंटी | 1 वर्ष (विस्तारित विकल्प उपलब्ध) |
चयन मार्गदर्शिका
| आदेश योग्य भाग संख्या | विवरण | वायु प्रवाह | प्रबंधन |
|---|---|---|---|
| MQM9790-NS2F | 64-पोर्ट 400Gb/s, 32 OSFP, अनमैनेज्ड, P2C एयरफ्लो | आगे से पीछे (P2C) | बाहरी (यूएफएम) |
| MQM9790-NS2R | 64-पोर्ट 400Gb/s, 32 OSFP, अनमैनेज्ड, C2P एयरफ्लो | कनेक्टर-टू-पावर (C2P) | बाहरी (यूएफएम) |
| MQM9700-NS2F | 64-पोर्ट 400Gb/s, प्रबंधित, पी2सी वायु प्रवाह | सामने से पीछे तक | ऑनबोर्ड सबनेट प्रबंधक |
| MQM9700-NS2R | 64-पोर्ट 400Gb/s, प्रबंधित, C2P वायु प्रवाह | कनेक्टर से बिजली | ऑनबोर्ड सबनेट प्रबंधक |
QM9700 (प्रबंधित) और QM9790 (बाहरी प्रबंधन) के बीच चयन क्लस्टर आकार और प्रबंधन वरीयता पर निर्भर करता है।QM9790-NS2F उन्नत कपड़े अनुकूलन के लिए NVIDIA UFM का उपयोग करके बड़े पैमाने पर तैनाती के लिए अनुशंसित है.
लाभ
- बेजोड़ घनत्व:1U में 400G के 64 पोर्ट - प्रत्येक पोर्ट पर रैक स्थान और शक्ति को कम करता है।
- नेटवर्क में त्वरणःSHARPv3 डेटा आंदोलन को कम करता है और 32 गुना तक एआई/एमएल कार्यभार को तेज करता है।
- लचीला टोपोलॉजीःकिसी भी क्लस्टर डिज़ाइन के लिए फैट ट्री, ड्रैगनफ्लाइ+, टोरस, और अधिक का समर्थन करता है.
- परिचालन दक्षताःबाहरी यूएफएम प्रबंधन सक्रिय निगरानी, प्रावधान और समस्या निवारण प्रदान करता है।
- निवेश संरक्षण:एचडीआर/ईडीआर के साथ पिछड़ा संगत और एनडीआर200/400 के लिए भविष्य के सबूत
सेवा एवं सहायता
हांगकांग स्टारसर्ज समूह NVIDIA क्वांटम-2 श्रृंखला के लिए वैश्विक वितरण, बहुभाषी तकनीकी सहायता, और अनुकूलित एकीकरण सेवाएं प्रदान करता है। हमारी टीम पूर्व बिक्री परामर्श प्रदान करती है,रैक एकीकरणविस्तारित वारंटी और साइट पर प्रतिस्थापन विकल्प अनुरोध पर उपलब्ध हैं।
अक्सर पूछे जाने वाले प्रश्न
QM9700 और QM9790 में क्या अंतर है?
QM9700 में एक ऑनबोर्ड सबनेट मैनेजर शामिल है और इसे 2000 नोड्स तक के लिए पूरी तरह से आउट-ऑफ-द-बॉक्स प्रबंधित किया जाता है।बड़े के लिए आदर्श, अधिक गतिशील वातावरण।
QM9700 में एक ऑनबोर्ड सबनेट मैनेजर शामिल है और इसे 2000 नोड्स तक के लिए पूरी तरह से आउट-ऑफ-द-बॉक्स प्रबंधित किया जाता है।बड़े के लिए आदर्श, अधिक गतिशील वातावरण।
क्या मैं मौजूदा HDR InfiniBand बुनियादी ढांचे के साथ QM9790-NS2F का उपयोग कर सकता हूँ?
हां, स्विच एचडीआर, ईडीआर और एफडीआर गति के साथ पीछे की ओर संगत है, जो क्रमिक उन्नयन की अनुमति देता है।
हां, स्विच एचडीआर, ईडीआर और एफडीआर गति के साथ पीछे की ओर संगत है, जो क्रमिक उन्नयन की अनुमति देता है।
किस केबलिंग का समर्थन किया जाता है?
ओएसएफपी कनेक्टर निष्क्रिय/सक्रिय तांबे और सक्रिय फाइबर केबलों का समर्थन करते हैं। ऑप्टिकल मॉड्यूल और प्रत्यक्ष संलग्न केबल दोनों का उपयोग किया जा सकता है।
ओएसएफपी कनेक्टर निष्क्रिय/सक्रिय तांबे और सक्रिय फाइबर केबलों का समर्थन करते हैं। ऑप्टिकल मॉड्यूल और प्रत्यक्ष संलग्न केबल दोनों का उपयोग किया जा सकता है।
क्या स्विच 200Gb/s ऑपरेशन का समर्थन करता है?
हां, NVIDIA पोर्ट-स्प्लिट तकनीक का उपयोग करते हुए, QM9790 200Gb/s पर 128 पोर्ट तक प्रदान कर सकता है।
हां, NVIDIA पोर्ट-स्प्लिट तकनीक का उपयोग करते हुए, QM9790 200Gb/s पर 128 पोर्ट तक प्रदान कर सकता है।
सामान्य बिजली की खपत क्या है?
कृपया अपने बिक्री प्रतिनिधि से पुष्टि करें; विशिष्ट मान कॉन्फ़िगरेशन और केबलिंग पर निर्भर करते हैं।
कृपया अपने बिक्री प्रतिनिधि से पुष्टि करें; विशिष्ट मान कॉन्फ़िगरेशन और केबलिंग पर निर्भर करते हैं।
सावधानियां
- यह सुनिश्चित करें कि परिवेश का परिचालन तापमान 0°C से 40°C के बीच रहे।
- इष्टतम प्रदर्शन के लिए केवल एनवीआईडीआईए-योग्य ऑप्टिकल मॉड्यूल और केबलों का उपयोग करें।
- उचित वायु प्रवाह दिशा (P2C या C2P) को स्थापना वातावरण के अनुरूप होना चाहिए।
- वेंटिलेटर वेंटिलेशन को बंद न करें; दोनों तरफ कम से कम 5 सेमी की दूरी बनाए रखें।
- बिजली आपूर्ति 200-240Vac आवश्यकताओं को पूरा करना चाहिए; ग्राउंडिंग अनिवार्य है।
हांगकांग स्टारसर्ज समूह के बारे में
2008 में स्थापित, हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है।एक अनुभवी बिक्री और तकनीकी टीम के साथ, हम सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त, और उद्यम सहित उद्योगों की सेवा करते हैं। Starsurge IoT समाधान, नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ्टवेयर विकास,बहुभाषी सहायता, और वैश्विक वितरण।
स्टारसर्ज के साथ साझेदार- हम प्रतिस्पर्धी मूल्य निर्धारण, तेजी से शिपिंग, और समर्पित इंजीनियरिंग समर्थन प्रदान करते हैं NVIDIA, Mellanox, और अन्य प्रमुख नेटवर्क ब्रांडों के लिए।
प्रमुख तथ्य
| बंदरगाह | 64 x 400Gb/s (32 OSFP) |
| थ्रूपुट | 51.2 टीबी/सेकंड |
| पैकेट दर | >66.5 बीपीपीएस |
| प्रबंधन | बाहरी (यूएफएम) |
| वायु प्रवाह | पी2सी (सामने से पीछे तक) |
| वारंटी | 1 वर्ष |
संगतता मैट्रिक्स
| श्रेणी | संगत उत्पाद/मानक |
|---|---|
| जीपीयू सर्वर | NVIDIA DGX-2, DGX A100, HGX आधारित सर्वर, तृतीय पक्ष GPU नोड्स |
| भंडारण | एनवीएमई इनफिनिबैंड, लस्ट्रे, वीकेआईओ, आईबीएम स्पेक्ट्रम स्केल पर |
| प्रबंधन | एनवीडिया यूएफएम, एमएलएनएक्स-ओएस, ओपनएसएम, प्रोमेथियस/ग्राफाना (यूएफएम के माध्यम से) |
| केबल के प्रकार | ओएसएफपी से ओएसएफपी, ओएसएफपी से क्यूएसएफपी (एडाप्टर के साथ), सक्रिय ऑप्टिकल, डीएसी |
खरीदार चेकलिस्ट
- पुष्टि करें कि वायु प्रवाह की दिशा (P2C बनाम C2P) आपके डेटा सेंटर के हॉट-एविल / कोल्ड-एविल लेआउट से मेल खाती है।
- बाहरी प्रबंधन की योजना - यूएफएम लाइसेंस और सर्वर बुनियादी ढांचे को तैयार करना।
- इनपुट पावर (200-240Vac) और रिडंडेंसी आवश्यकताओं को सत्यापित करें।
- अपने रैक दूरी के लिए OSFP केबल की लंबाई और प्रकार (कापर/फाइबर) की जाँच करें।
- विस्तारित वारंटी या साइट पर सहायता का अनुरोध करें यदि मिशन-महत्वपूर्ण तैनाती के लिए आवश्यक हो।
