NVIDIA क्वांटम-2 MQM9700-NS2R 400Gb/s इन्फिनीबैंड स्विच – 64-पोर्ट NDR, C2P एयरफ्लो, ऑन-बोर्ड प्रबंधन
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| दस्तावेज़: | MQM9700 series.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| मॉडल नंबर: | MQM9700-NS2F (920-9B210-00FN-0M0) | ब्रांड: | मेलानाक्स |
|---|---|---|---|
| अपलिंक कनेक्टिविटी: | 400 Gbps | नाम: | सर्वर के लिए InfiniBand MQM9700-NS2F Mellanox नेटवर्क स्विच 1U NDR 400Gb/S |
| कीवर्ड: | मेलानॉक्स नेटवर्क स्विच | बंदरगाह विन्यास: | 64x 400g, 32x OSFP |
| प्रमुखता देना: | एनवीडिया क्वांटम-2 इन्फिनीबैंड स्विच 400 जीबी/सेकंड,64-पोर्ट एनडीआर इन्फिनिबैंड स्विच,सी2पी वायु प्रवाह इन्फिनिबैंड स्विच |
||
उत्पाद विवरण

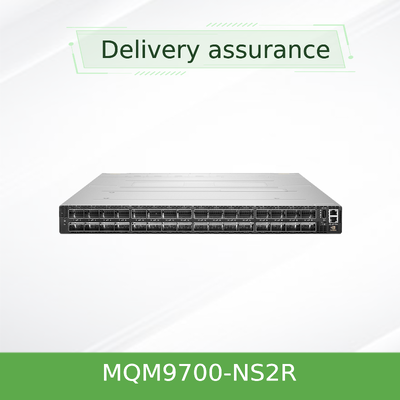

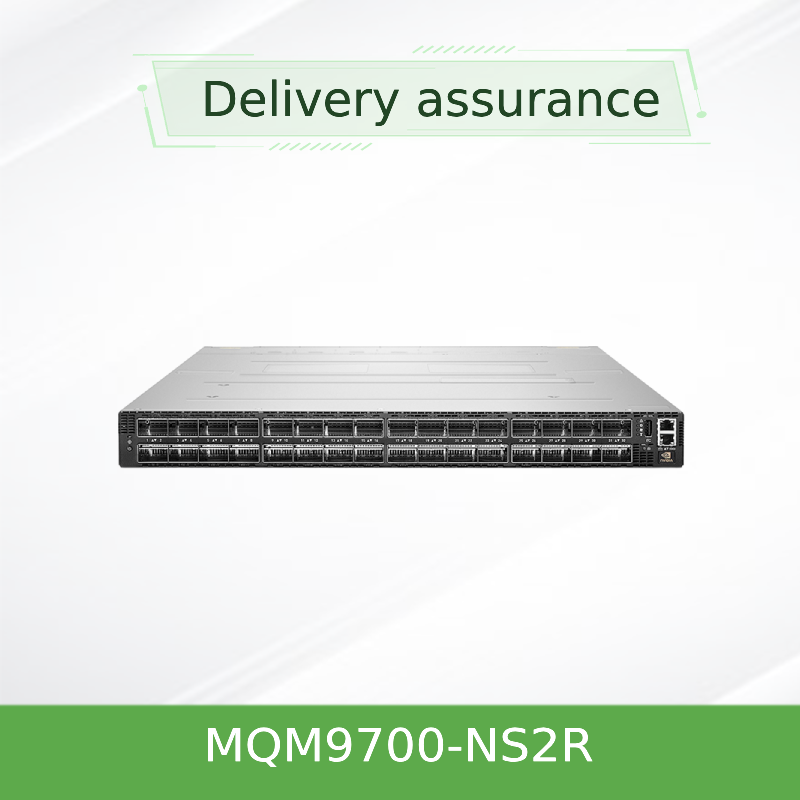

NVIDIA क्वांटम-2 MQM9700-NS2R 400Gb/s इन्फिनीबैंड स्विच
MQM9700-NS2R 400Gb/s इन्फिनीबैंड स्विच - 64-पोर्ट NDR प्रबंधित स्विच जिसमें 51.2 Tb/s कुल थ्रूपुट, C2P (कनेक्टर-टू-पावर) एयरफ्लो, और ऑन-बोर्ड सबनेट मैनेजर है।
उत्पाद अवलोकन
MQM9700-NS2R NVIDIA क्वांटम-2 श्रृंखला का एक पूरी तरह से प्रबंधित 400Gb/s इन्फिनीबैंड फिक्स्ड-कॉन्फ़िगरेशन स्विच है, जिसमें कनेक्टर-टू-पावर (C2P) एयरफ्लो और एक ऑन-बोर्ड सबनेट मैनेजर सरलीकृत परिनियोजन के लिए है। यह 32 OSFP पोर्ट प्रदान करता है, प्रत्येक 400Gb/s (या पोर्ट-स्प्लिट तकनीक के साथ 200Gb/s पर 128 पोर्ट) में सक्षम है, और 51.2 Tb/s का कुल द्विदिश थ्रूपुट प्रदान करता है। अंतर्निहित प्रबंधन, SHARPv3 इन-नेटवर्क कंप्यूटिंग, और उन्नत भीड़ नियंत्रण के साथ, MQM9700-NS2R मध्यम से बड़े पैमाने पर HPC, AI, और एंटरप्राइज़ क्लस्टर के लिए आदर्श है जहाँ स्व-निहित प्रबंधन और C2P एयरफ्लो की आवश्यकता होती है।
मुख्य विशेषताएं
- 64 नॉन-ब्लॉकिंग 400Gb/s पोर्ट (32 OSFP कनेक्टर)
- 51.2 Tb/s कुल द्विदिश थ्रूपुट
- पोर्ट-स्प्लिट तकनीक: 200Gb/s पर 128 पोर्ट तक
- SHARPv3 इन-नेटवर्क कंप्यूटिंग – 32* AI त्वरण
- सब-माइक्रोसेकंड विलंबता अनुकूली रूटिंग के साथ
- सेल्फ-हीलिंग फैब्रिक, QoS, और भीड़ नियंत्रण
- ऑन-बोर्ड सबनेट मैनेजर – 2,000 नोड्स तक प्रबंधित करता है
- 1+1 रिडंडेंट हॉट-स्वैपेबल पावर (200-240Vac)
- C2P (कनेक्टर-टू-पावर) एयरफ्लो – हॉट-स्वैपेबल पंखे
- MLNX-OS CLI, WebUI, SNMP, और JSON इंटरफेस के साथ
- HDR, EDR, और FDR के साथ पश्च संगत
प्रौद्योगिकी: NVIDIA क्वांटम-2 आर्किटेक्चर
क्वांटम-2 प्लेटफ़ॉर्म तीसरी पीढ़ी की SHARP तकनीक (SHARPv3) को एकीकृत करता है, जो इन-नेटवर्क डेटा एकत्रीकरण को सक्षम करता है जो डेटा मूवमेंट को कम करता है और AI प्रशिक्षण और HPC सिमुलेशन को तेज करता है। रिमोट डायरेक्ट मेमोरी एक्सेस (RDMA) और NVIDIA के स्केलेबल हायरार्किकल एग्रीगेशन एंड रिडक्शन प्रोटोकॉल के साथ मिलकर, MQM9700-NS2R फैब्रिक के पार डेटा के पारगमन के दौरान एप्लिकेशन प्रदर्शन में काफी सुधार करता है। ऑन-बोर्ड सबनेट मैनेजर CLI, WebUI, SNMP, या JSON इंटरफेस के माध्यम से पूर्ण चेसिस प्रबंधन प्रदान करता है, जिससे परिनियोजन और संचालन सरल हो जाता है।
विशिष्ट परिनियोजन
- AI और मशीन लर्निंग क्लस्टर – SHARPv3 के साथ बड़े पैमाने पर GPU-त्वरित प्रशिक्षण
- उच्च-प्रदर्शन कंप्यूटिंग (HPC) – अनुसंधान सिमुलेशन, मौसम मॉडलिंग, और जीनोमिक्स
- डेटा सेंटर स्पाइन-लीफ – कम-विलंबता भंडारण और कंप्यूट के लिए 400G इन्फिनीबैंड फैब्रिक
- एंटरप्राइज़ और क्लाउड – ऑन-बोर्ड सबनेट प्रबंधन के साथ स्केलेबल, मल्टी-टेनेंट नेटवर्क
- सरकार और शिक्षा – अनुसंधान प्रयोगशालाएं और सुपरकंप्यूटिंग केंद्र
अनुकूलता
| घटक / पारिस्थितिकी तंत्र | समर्थन |
|---|---|
| इन्फिनीबैंड गति | NDR 400Gb/s, HDR, EDR, FDR के साथ पश्च संगत |
| केबलिंग | निष्क्रिय/सक्रिय तांबा या सक्रिय फाइबर; OSFP कनेक्टर |
| प्रबंधन | ऑन-बोर्ड सबनेट मैनेजर, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| टोपोलॉजी | फैट ट्री, स्लिमफ्लाई, ड्रैगनफ्लाई+, बहु-आयामी टोरस |
| ऑपरेटिंग सिस्टम | लिनक्स, विंडोज (इन्फिनीबैंड स्टैक के साथ), वीएमवेयर |
| जीपीयू / त्वरक | NVIDIA HGX, DGX, और तीसरे पक्ष के जीपीयू सर्वर |
विनिर्देश
| पैरामीटर | MQM9700-NS2R |
|---|---|
| पोर्ट / गति | 64 पोर्ट 400Gb/s (32 OSFP); 200Gb/s पर 128 पोर्ट तक स्प्लिट के साथ |
| कुल थ्रूपुट | 51.2 Tb/s द्विदिश |
| पैकेट अग्रेषण | >66.5 बिलियन पैकेट प्रति सेकंड (BPPS) |
| फॉर्म फैक्टर | 1U रैक-माउंट, 43.6 x 438 x 660.4 मिमी |
| वजन | 14.5 किग्रा |
| बिजली की आपूर्ति | 1+1 रिडंडेंट, हॉट-स्वैपेबल, 200-240Vac, 80+ गोल्ड, एनर्जी स्टार |
| कूलिंग | कनेक्टर-टू-पावर (C2P) एयरफ्लो, हॉट-स्वैपेबल पंखे |
| प्रबंधन | ऑन-बोर्ड सबनेट मैनेजर (2,000 नोड्स तक) |
| प्रबंधन पोर्ट | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| सीपीयू / मेमोरी | x86 कॉफी लेक i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| सॉफ्टवेयर | MLNX-OS (पूर्ण चेसिस प्रबंधन) |
| ऑपरेटिंग तापमान | 0°C से 40°C |
| आर्द्रता (संचालन) | 10% – 85% गैर-संक्षेपण |
| ऊंचाई | 3050 मीटर तक |
| सुरक्षा / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| वारंटी | 1 वर्ष (विस्तारित विकल्प उपलब्ध) |
चयन गाइड
| ऑर्डर करने योग्य भाग संख्या | विवरण | एयरफ्लो | प्रबंधन |
|---|---|---|---|
| MQM9700-NS2R | 64-पोर्ट 400Gb/s, 32 OSFP, प्रबंधित, C2P एयरफ्लो | कनेक्टर-टू-पावर (C2P) | ऑन-बोर्ड सबनेट मैनेजर |
| MQM9700-NS2F | 64-पोर्ट 400Gb/s, प्रबंधित, P2C एयरफ्लो | फ्रंट-टू-रियर (P2C) | ऑन-बोर्ड सबनेट मैनेजर |
| MQM9790-NS2R | 64-पोर्ट 400Gb/s, अप्रबंधित, C2P एयरफ्लो | कनेक्टर-टू-पावर | बाहरी (UFM) |
| MQM9790-NS2F | 64-पोर्ट 400Gb/s, अप्रबंधित, P2C एयरफ्लो | फ्रंट-टू-रियर | बाहरी (UFM) |
MQM9700-NS2R उन परिनियोजन के लिए अनुशंसित है जिन्हें ऑन-बोर्ड सबनेट मैनेजर, 2,000 नोड्स तक, और कनेक्टर-टू-पावर एयरफ्लो के साथ स्व-निहित प्रबंधन समाधान की आवश्यकता होती है। बड़े फैब्रिक या उन्नत UFM सुविधाओं के लिए, QM9790 श्रृंखला पर विचार करें।
लाभ
- अद्वितीय घनत्व: 1U में 400G के 64 पोर्ट – प्रति पोर्ट रैक स्पेस और पावर कम करता है।
- इन-नेटवर्क त्वरण: SHARPv3 डेटा मूवमेंट को कम करता है और AI/ML वर्कलोड को 32* तक तेज करता है।
- लचीली टोपोलॉजी: किसी भी क्लस्टर डिज़ाइन के लिए फैट ट्री, ड्रैगनफ्लाई+, टोरस, और बहुत कुछ का समर्थन करता है।
- सरलीकृत प्रबंधन: ऑन-बोर्ड सबनेट मैनेजर 2,000 नोड्स तक के लिए आउट-ऑफ-द-बॉक्स ऑपरेशन को सक्षम करता है, जिससे सेटअप समय कम हो जाता है।
- C2P एयरफ्लो लचीलापन: इष्टतम थर्मल प्रबंधन के लिए रिवर्स एयरफ्लो (कनेक्टर-टू-पावर) वाले डेटा सेंटरों से मेल खाता है।
- निवेश संरक्षण: HDR/EDR के साथ पश्च संगत और NDR200/400 के लिए भविष्य-प्रूफ।
अक्सर पूछे जाने वाले प्रश्न
MQM9700 और MQM9790 के बीच क्या अंतर है?
MQM9700 में एक ऑन-बोर्ड सबनेट मैनेजर शामिल है और यह 2,000 नोड्स तक के लिए आउट-ऑफ-द-बॉक्स पूरी तरह से प्रबंधित है। MQM9790 बाहरी रूप से प्रबंधित है और उन्नत फैब्रिक प्रबंधन के लिए NVIDIA UFM का लाभ उठाता है, जो बड़े, अधिक गतिशील वातावरण के लिए आदर्श है।
C2P एयरफ्लो का क्या मतलब है?
C2P (कनेक्टर-टू-पावर) एयरफ्लो का मतलब है कि हवा कनेक्टर की तरफ से प्रवेश करती है और पावर सप्लाई की तरफ से बाहर निकलती है। यह P2C (फ्रंट-टू-रियर) का उल्टा है और विशिष्ट हॉट-आइसल/कोल्ड-आइसल कॉन्फ़िगरेशन वाले डेटा सेंटरों में उपयोग किया जाता है।
क्या मैं MQM9700-NS2R का उपयोग मौजूदा HDR इन्फिनीबैंड इंफ्रास्ट्रक्चर के साथ कर सकता हूँ?
हाँ, स्विच HDR, EDR, और FDR गति के साथ पश्च संगत है, जिससे वृद्धिशील उन्नयन की अनुमति मिलती है।
कौन सी केबलिंग समर्थित है?
OSFP कनेक्टर निष्क्रिय/सक्रिय तांबा और सक्रिय फाइबर केबल का समर्थन करते हैं। ऑप्टिकल मॉड्यूल और डायरेक्ट-अटैच केबल दोनों का उपयोग किया जा सकता है।
क्या स्विच 200Gb/s ऑपरेशन का समर्थन करता है?
हाँ, NVIDIA पोर्ट-स्प्लिट तकनीक का उपयोग करके, MQM9700-NS2R 200Gb/s पर 128 पोर्ट तक प्रदान कर सकता है।
सावधानियां
- सुनिश्चित करें कि ऑपरेटिंग परिवेश का तापमान 0°C और 40°C के बीच रहे।
- इष्टतम प्रदर्शन के लिए केवल NVIDIA-प्रमाणित ऑप्टिकल मॉड्यूल और केबल का उपयोग करें।
- उचित एयरफ्लो दिशा (C2P) स्थापना वातावरण से मेल खानी चाहिए – रैक हॉट-आइसल/कोल्ड-आइसल अभिविन्यास सत्यापित करें।
- पंखे के वेंट को अवरुद्ध न करें; दोनों तरफ कम से कम 5 सेमी की निकासी बनाए रखें।
- बिजली की आपूर्ति 200-240Vac आवश्यकताओं को पूरा करना चाहिए; ग्राउंडिंग अनिवार्य है।
हांगकांग स्टारसर्ज ग्रुप के बारे में
2008 में स्थापित, हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। एक अनुभवी बिक्री और तकनीकी टीम के साथ, हम सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम सहित उद्योगों की सेवा करते हैं। स्टारसर्ज IoT समाधान, नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ्टवेयर विकास, बहुभाषी समर्थन और वैश्विक वितरण प्रदान करता है। हमारा ग्राहक-प्रथम दृष्टिकोण विश्वसनीय गुणवत्ता, उत्तरदायी सेवा और अनुरूप समाधान सुनिश्चित करता है जो ग्राहकों को कुशल, स्केलेबल नेटवर्क अवसंरचना बनाने में मदद करते हैं।
स्टारसर्ज के साथ साझेदारी करें – हम NVIDIA, Mellanox, और अन्य प्रमुख नेटवर्किंग ब्रांडों के लिए प्रतिस्पर्धी मूल्य निर्धारण, तेज शिपिंग और समर्पित इंजीनियरिंग सहायता प्रदान करते हैं।
मुख्य तथ्य
| पोर्ट | 64 x 400Gb/s (32 OSFP) |
| थ्रूपुट | 51.2 Tb/s |
| पैकेट दर | >66.5 BPPS |
| प्रबंधन | ऑन-बोर्ड सबनेट मैनेजर (2,000 नोड्स) |
| एयरफ्लो | C2P (कनेक्टर-टू-पावर) |
| वारंटी | 1 वर्ष |
अनुकूलता मैट्रिक्स
| श्रेणी | संगत उत्पाद / मानक |
|---|---|
| जीपीयू सर्वर | NVIDIA DGX-2, DGX A100, HGX-आधारित सर्वर, तीसरे पक्ष के जीपीयू नोड्स |
| भंडारण | इन्फिनीबैंड पर NVMe, लस्टर, वेकाआईओ, आईबीएम स्पेक्ट्रम स्केल |
| प्रबंधन | ऑन-बोर्ड सबनेट मैनेजर, MLNX-OS, OpenSM, SNMP |
| केबल प्रकार | OSFP से OSFP, OSFP से QSFP (एडाप्टर के साथ), सक्रिय ऑप्टिकल, DAC |
खरीदार चेकलिस्ट
- एयरफ्लो दिशा (C2P) की पुष्टि करें कि यह आपके डेटा सेंटर हॉट-आइसल/कोल्ड-आइसल लेआउट से मेल खाती है – यह एक रिवर्स एयरफ्लो मॉडल है।
- ऑन-बोर्ड सबनेट मैनेजर 2,000 नोड्स तक का समर्थन करता है – सत्यापित करें कि क्लस्टर का आकार इस दायरे में फिट बैठता है।
- पावर इनपुट (200-240Vac) और अतिरेक आवश्यकताओं को मान्य करें।
- अपने रैक दूरियों के लिए OSFP केबल की लंबाई और प्रकार (तांबा/फाइबर) की जाँच करें।
- मिशन-महत्वपूर्ण परिनियोजन के लिए आवश्यक होने पर विस्तारित वारंटी या ऑन-साइट समर्थन का अनुरोध करें।
