NVIDIA क्वांटम-2 MQM9700-NS2F 400Gb/s इन्फिनीबैंड स्विच – 64-पोर्ट NDR, P2C एयरफ्लो, ऑन-बोर्ड मैनेजमेंट
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| दस्तावेज़: | MQM9700 series.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| मॉडल नंबर: | MQM9700-NS2F (920-9B210-00FN-0M0) | ब्रांड: | मेलानाक्स |
|---|---|---|---|
| अपलिंक कनेक्टिविटी: | 400 Gbps | नाम: | सर्वर के लिए InfiniBand MQM9700-NS2F Mellanox नेटवर्क स्विच 1U NDR 400Gb/S |
| कीवर्ड: | मेलानॉक्स नेटवर्क स्विच | बंदरगाह विन्यास: | 64x 400g, 32x OSFP |
| प्रमुखता देना: | एनवीडिया क्वांटम-2 इन्फिनीबैंड स्विच 400 जीबी/सेकंड,64-पोर्ट एनडीआर इन्फिनिबैंड स्विच,P2C एयरफ्लो इन्फिनीबैंड स्विच |
||
उत्पाद विवरण

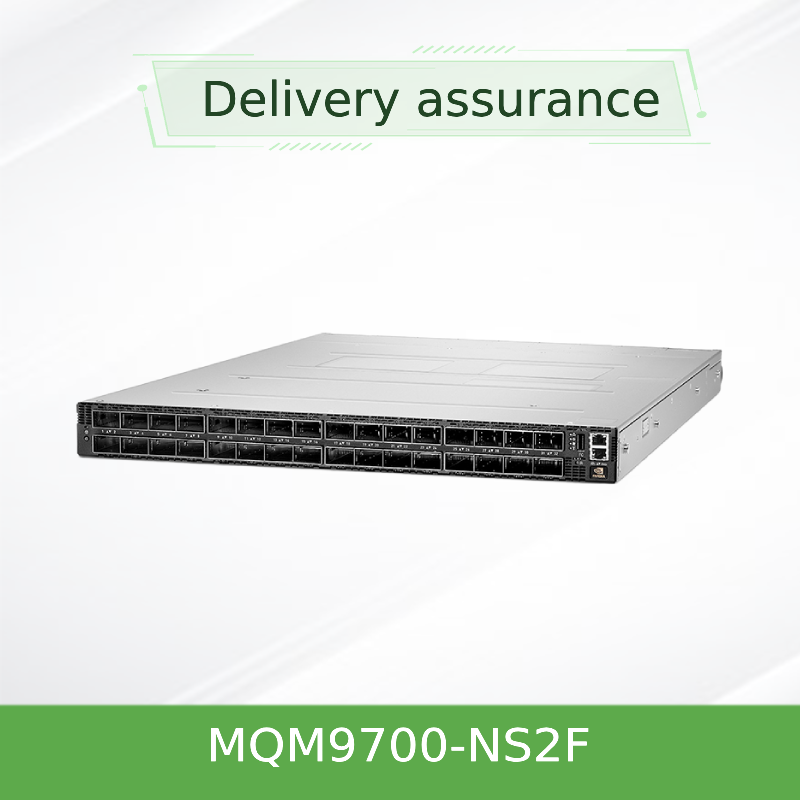

NVIDIA क्वांटम-2 MQM9700-NS2F 400Gb/s InfiniBand स्विच
NVIDIA क्वांटम-2 MQM9700-NS2F एक 1U चेसिस में 400Gb/s InfiniBand के 64 पोर्ट प्रदान करता हैसामने से पीछे (P2C) वायु प्रवाह, जो मानक डेटा सेंटर वातावरण में चरम पैमाने पर एआई और एचपीसी क्लस्टर को सक्षम करता है।ऑनबोर्ड सबनेट प्रबंधक, यह पूरी तरह से प्रबंधित स्विच 2,000 नोड्स तक के आउट-ऑफ-द-बॉक्स का समर्थन करता है और समझौता किए बिना प्रदर्शन के लिए SHARPv3, RDMA, और अनुकूली रूटिंग को एकीकृत करता है।
उत्पाद का अवलोकन
MQM9700-NS2F NVIDIA क्वांटम-2 श्रृंखला से एक पूरी तरह से प्रबंधित 400Gb / s InfiniBand फिक्स्ड-कॉन्फिगरेशन स्विच है, जिसमेंसामने से पीछे (P2C) वायु प्रवाहऔर एकऑनबोर्ड सबनेट प्रबंधकयह 32 ओएसएफपी पोर्ट प्रदान करता है, प्रत्येक 400Gb / s (या 128 पोर्ट 200Gb / s पर पोर्ट-स्प्लिट तकनीक के साथ) की क्षमता रखता है, और 51.2 Tb / s का एक समग्र द्विदिशात्मक थ्रूपुट प्रदान करता है।
प्रमुख विशेषताएं
- 64 गैर-अवरुद्ध 400Gb/s पोर्ट (32 OSFP कनेक्टर)
- 51.2 Tb/s कुल द्विदिशात्मक थ्रूपुट
- पोर्ट-स्प्लिट तकनीकः 128 पोर्ट @ 200Gb/s तक
- SHARPv3 इन-नेटवर्क कंप्यूटिंग 32 गुना एआई त्वरण
- अनुकूली रूटिंग के साथ उप-माइक्रोसेकंड विलंबता
- स्व-चिकित्सीय कपड़े, QoS और भीड़ नियंत्रण
- ऑनबोर्ड सबनेट प्रबंधक2,000 नोड्स तक का प्रबंधन करता है
- 1+1 अतिरंजित गर्म-स्वैप करने योग्य शक्ति (200-240Vac)
- पी2सी (सामने से पीछे) वायु प्रवाहगर्म-बदली जाने वाली पंखे
- सीएलआई, वेबयूआई, एसएनएमपी और जेएसओएन इंटरफेस के साथ एमएलएनएक्स-ओएस
- एचडीआर, ईडीआर और एफडीआर के साथ पीछे की ओर संगत
प्रौद्योगिकीः एनवीडिया क्वांटम-2 आर्किटेक्चर
क्वांटम-2 प्लेटफॉर्म तीसरी पीढ़ी की SHARP तकनीक (SHARPv3) को एकीकृत करता है, जो नेटवर्क में डेटा एग्रीगेशन को सक्षम करता है जो डेटा आंदोलन को कम करता है और एआई प्रशिक्षण और एचपीसी सिमुलेशन को तेज करता है।रिमोट डायरेक्ट मेमोरी एक्सेस (RDMA) और NVIDIA के स्केलेबल हाइरार्चिकल एग्रीगेशन एंड रिडक्शन प्रोटोकॉल के साथ संयुक्त, MQM9700-NS2F ने एप्लिकेशन के प्रदर्शन में नाटकीय रूप से सुधार किया है जबकि डेटा फैब्रिक को पार करता है।
विशिष्ट तैनाती
- एआई और मशीन लर्निंग क्लस्टरSHARPv3 के साथ बड़े पैमाने पर GPU- त्वरित प्रशिक्षण
- उच्च प्रदर्शन कंप्यूटिंग (एचपीसी)अनुसंधान सिमुलेशन, मौसम मॉडलिंग और जीनोमिक्स
- डाटा सेंटर की रीढ़कम विलंबता भंडारण और कंप्यूटिंग के लिए 400G इन्फिनिबैंड कपड़े
- एंटरप्राइज और क्लाउडइन-बोर्ड सबनेट प्रबंधन के साथ स्केलेबल, मल्टी-टेंडर नेटवर्क
- सरकार और शिक्षाअनुसंधान प्रयोगशालाएं और सुपरकंप्यूटिंग केंद्र
विनिर्देश
| पैरामीटर | MQM9700-NS2F |
|---|---|
| बंदरगाह/गति | 64 पोर्ट 400Gb/s (32 OSFP); स्प्लिट के साथ 128 पोर्ट @ 200Gb/s तक |
| कुल उत्पादन | 51.2 Tb/s द्विदिशात्मक |
| पैकेट अग्रेषण | >66.5 बिलियन पैकेट प्रति सेकंड (BPPS) |
| रूप कारक | 1U रैक माउंट, 43.6 x 438 x 660.4 मिमी |
| वजन | 14.5 किलो |
| विद्युत आपूर्ति | 1+1 रिडंडेंट, हॉट-स्वैप करने योग्य, 200-240Vac, 80+ गोल्ड, एनर्जी स्टार |
| शीतलन | सामने से पीछे (P2C) वायु प्रवाह, गर्म-बदले जाने वाले प्रशंसक |
| प्रबंधन | ऑनबोर्ड सबनेट प्रबंधक(२००० नोड्स तक) |
| परिचालन तापमान | 0°C से 40°C |
| वारंटी | 1 वर्ष (विस्तारित विकल्प उपलब्ध) |
चयन मार्गदर्शिका
| आदेश योग्य भाग संख्या | विवरण | वायु प्रवाह | प्रबंधन |
|---|---|---|---|
| MQM9700-NS2F | 64-पोर्ट 400Gb/s, 32 OSFP, प्रबंधित, P2C वायु प्रवाह | आगे से पीछे (P2C) | ऑनबोर्ड सबनेट प्रबंधक |
| MQM9700-NS2R | 64-पोर्ट 400Gb/s, प्रबंधित, C2P वायु प्रवाह | कनेक्टर-टू-पावर (C2P) | ऑनबोर्ड सबनेट प्रबंधक |
| MQM9790-NS2F | 64-पोर्ट 400Gb/s, अप्रबंधित, पी2सी वायु प्रवाह | सामने से पीछे तक | बाहरी (यूएफएम) |
| MQM9790-NS2R | 64-पोर्ट 400Gb/s, अप्रबंधित, C2P वायु प्रवाह | कनेक्टर से बिजली | बाहरी (यूएफएम) |
लाभ
- बेजोड़ घनत्व:1U में 400G के 64 पोर्ट ¥ रैक स्थान और प्रति पोर्ट शक्ति को कम करता है
- नेटवर्क में त्वरणःSHARPv3 डेटा आंदोलन को कम करता है और 32 गुना तक AI/ML वर्कलोड को तेज करता है
- लचीला टोपोलॉजीःकिसी भी क्लस्टर डिज़ाइन के लिए फैट ट्री, ड्रैगनफ्लाइ+, टोरस और अधिक का समर्थन करता है
- सरल प्रबंधन:ऑन-बोर्ड सबनेट प्रबंधक 2,000 नोड्स तक के लिए आउट-ऑफ-द-बॉक्स ऑपरेशन को सक्षम करता है
- मानक पी2सी वायु प्रवाहःसामने से पीछे के हवा के प्रवाह के साथ अधिकांश डेटा सेंटर शीतलन डिजाइन से मेल खाता है
- निवेश संरक्षण:एचडीआर/ईडीआर के साथ पिछड़ा संगत और एनडीआर200/400 के लिए भविष्य के लिए सबूत
अक्सर पूछे जाने वाले प्रश्न
MQM9700 और MQM9790 में क्या अंतर है?
MQM9700 में एक ऑन-बोर्ड सबनेट मैनेजर शामिल है और 2,000 नोड्स तक के लिए पूरी तरह से आउट-ऑफ-द-बॉक्स प्रबंधित किया जाता है। MQM9790 बाहरी रूप से प्रबंधित किया जाता है और उन्नत फैब्रिक प्रबंधन के लिए NVIDIA UFM का लाभ उठाता है।
P2C वायु प्रवाह का क्या अर्थ है?
पी2सी (पावर-टू-कनेक्टर, जिसे आम तौर पर फ्रंट-टू-रीडर के रूप में जाना जाता है) वायु प्रवाह का अर्थ है कि बिजली की आपूर्ति की ओर से हवा आती है और कनेक्टर की ओर से बाहर निकलती है।यह अधिकांश डेटा केंद्र शीतलन डिजाइन में इस्तेमाल किया मानक हवा प्रवाह दिशा है.
क्या मैं मौजूदा HDR InfiniBand बुनियादी ढांचे के साथ MQM9700-NS2F का उपयोग कर सकता हूँ?
हां, स्विच एचडीआर, ईडीआर और एफडीआर गति के साथ पीछे की ओर संगत है, जो क्रमिक उन्नयन की अनुमति देता है।
सावधानियां
- यह सुनिश्चित करें कि परिवेश का कार्य तापमान 0°C से 40°C के बीच रहे
- इष्टतम प्रदर्शन के लिए केवल NVIDIA-योग्य ऑप्टिकल मॉड्यूल और केबलों का उपयोग करें
- उचित वायु प्रवाह दिशा (P2C) को स्थापना वातावरण से मेल खाना चाहिए
- वेंटिलेटर वेंटिलेशन को बंद न करें; दोनों तरफ कम से कम 5 सेमी की दूरी बनाए रखें
- बिजली की आपूर्ति 200-240Vac आवश्यकताओं को पूरा करना चाहिए; ग्राउंडिंग अनिवार्य है
खरीदार चेकलिस्ट
- पुष्टि हवा प्रवाह दिशा (P2C) अपने डेटा केंद्र गर्म गलियारे/ठंडे गलियारे लेआउट से मेल खाती है
- बोर्ड सबनेट प्रबंधक की 2,000 नोड सीमा के भीतर क्लस्टर आकार फिट सत्यापित करें
- इनपुट पावर (200-240Vac) और रिडंडेंसी आवश्यकताओं को मान्य करें
- अपने रैक दूरी के लिए OSFP केबल की लंबाई और प्रकार (कापर/फाइबर) की जाँच करें
- यदि मिशन-महत्वपूर्ण तैनाती के लिए आवश्यक हो तो विस्तारित वारंटी या साइट पर समर्थन का अनुरोध करें
