एनवीडिया कनेक्टएक्स-7 एमसीएक्स755106एएस-हीट 200जी डुअल-पोर्ट इन्फिनिबैंड कार्ड
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MCX755106AS-HEAT (900-9x7AH-00788-DTZ) |
| दस्तावेज़: | Connectx-7 infiniband.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| प्रतिरूप संख्या।: | MCX755106AS-HEAT (900-9x7AH-00788-DTZ) | बंदरगाहों: | 2-पोर्ट |
|---|---|---|---|
| तकनीकी: | अनिद्रा | इंटरफ़ेस प्रकार: | OSFP56 |
| विनिर्देश: | 16.7 सेमी x 6.9 सेमी | मूल: | भारत / इज़राइल / चीन |
| MOQ: | 200GBE | होस्ट इंटरफ़ेस: | Gen3 X16 |
| प्रमुखता देना: | एनवीडिया कनेक्टएक्स-7 इन्फिनिबैंड कार्ड,200G दोहरे बंदरगाह नेटवर्क कार्ड,वारंटी के साथ OSFP InfiniBand कार्ड |
||
उत्पाद विवरण

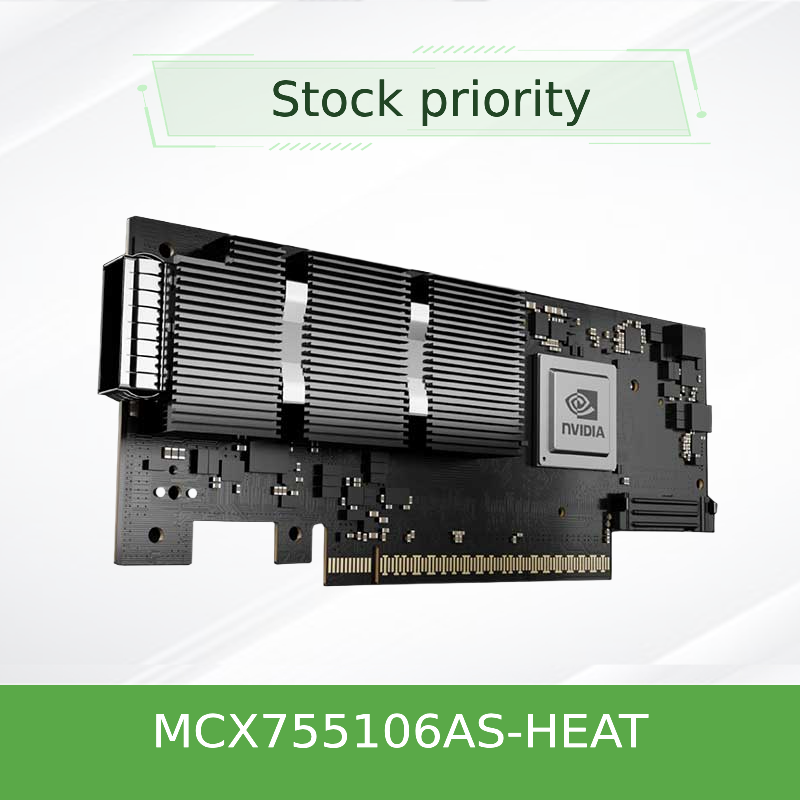

NVIDIA ConnectX-7 MCX755106AS-HEAT 200G डुअल-पोर्ट इनफिनीबैंड कार्ड
MCX755106AS-HEAT 200Gb/s InfiniBand एडाप्टर
NDR200 · डुअल-पोर्ट OSFP · PCIe 5.0 x16 · HPC और AI के लिए अल्ट्रा-लो लेटेंसी
NDR200 · डुअल-पोर्ट OSFP · PCIe 5.0 x16 · HPC और AI के लिए अल्ट्रा-लो लेटेंसी
नमूना:MCX755106AS-हीट
200 जीबी/एसNDR200 InfiniBand प्रति पोर्ट
2 * ओएसएफपीदोहरी पोर्ट कनेक्टिविटी
400 जीबी/एससमग्र बैंडविड्थ
पीसीआईई 5.0 x1632 लेन तक
जीपीयूडायरेक्टआरडीएमए और भंडारण
उत्पाद अवलोकन
NVIDIA MCX755106AS-HEAT एक उच्च प्रदर्शन वाला डुअल-पोर्ट ConnectX-7 InfiniBand होस्ट चैनल एडॉप्टर (HCA) है जो दो OSFP इंटरफेस पर प्रति पोर्ट 200Gb/s NDR200 कनेक्टिविटी प्रदान करता है, जो 400Gb/s की कुल बैंडविड्थ प्रदान करता है। सबसे अधिक मांग वाले HPC, AI और एंटरप्राइज़ डेटा सेंटर वातावरण के लिए डिज़ाइन किया गया, यह PCIe 5.0 x16 एडाप्टर अल्ट्रा-लो लेटेंसी, अत्यधिक थ्रूपुट और इनोवेटिव इन-नेटवर्क कंप्यूटिंग इंजन को जोड़ता है। आरडीएमए, आरओसीई, जीपीयूडायरेक्ट आरडीएमए और स्टोरेज और उन्नत सुरक्षा ऑफलोड के समर्थन के साथ, MCX755106AS-HEAT स्केलेबल, दोषरहित इनफिनीबैंड फैब्रिक के निर्माण के लिए आदर्श विकल्प है।
प्रमुख विशेषताऐं
- डुअल-पोर्ट NDR200 इनफिनीबैंड:बैकवर्ड कम्पैटिबिलिटी के लिए NDR200, HDR, EDR और FDR स्पीड के समर्थन के साथ दो 200Gb/s OSFP पोर्ट।
- PCIe 5.0 x16 होस्ट इंटरफ़ेस:PCIe 5.0 सपोर्ट के साथ 32 लेन तक, होस्ट सिस्टम को अधिकतम बैंडविड्थ और कम विलंबता प्रदान करता है।
- आरडीएमए और आरओसीई त्वरण:शून्य सीपीयू ओवरहेड के साथ कुशल डेटा मूवमेंट के लिए हार्डवेयर-ऑफलोडेड आरडीएमए और आरओसीई (कन्वर्जेड ईथरनेट पर आरडीएमए)।
- जीपीयूडायरेक्ट आरडीएमए और स्टोरेज:त्वरित एआई/एमएल और डेटा एनालिटिक्स वर्कफ़्लो के लिए डायरेक्ट जीपीयू-टू-जीपीयू संचार और जीपीयूडायरेक्ट स्टोरेज।
- इन-नेटवर्क कंप्यूटिंग:SHARP (स्केलेबल पदानुक्रमित एकत्रीकरण और न्यूनीकरण प्रोटोकॉल) और सामूहिक संचालन ऑफलोड के लिए समर्थन।
- उन्नत सुरक्षा ऑफ़लोड:AES-GCM 128/256-बिट कुंजियों के साथ IPsec, MACsec और TLS के लिए इनलाइन हार्डवेयर एन्क्रिप्शन/डिक्रिप्शन।
- वर्चुअलाइजेशन और एसडीएन:SR-IOV, VirtIO त्वरण, ओवरले नेटवर्क समर्थन (VXLAN, GENEVE, NVGRE), और प्रोग्रामयोग्य लचीला पार्सर।
- परिशुद्धता समय:समय-संवेदनशील अनुप्रयोगों के लिए 12 एनएस सटीकता, सिंकई और कॉन्फ़िगर करने योग्य पीपीएस इन/आउट के साथ आईईईई 1588v2 पीटीपी।
तकनीकी
कनेक्टएक्स-7 आर्किटेक्चर:MCX755106AS-HEAT NVIDIA के ConnectX-7 ASIC पर बनाया गया है, जो NRZ और PAM4 सिग्नलिंग का समर्थन करने वाली उन्नत SerDes तकनीक को एकीकृत करता है। यह RDMA, RoCE, NVMe-oF और सुरक्षा प्रोटोकॉल के लिए हार्डवेयर ऑफलोड के साथ दो OSFP इंटरफेस पर प्रति पोर्ट 200Gb/s InfiniBand बैंडविड्थ प्रदान करता है। एडॉप्टर के इन-नेटवर्क कंप्यूटिंग इंजन SHARP सामूहिक त्वरण और MPI टैग मिलान को सक्षम करते हैं, ओवरहेड से गुजरने वाले संदेश को कम करते हैं और एप्लिकेशन स्केलेबिलिटी में सुधार करते हैं।
सॉफ़्टवेयर-परिभाषित नेटवर्किंग (एसडीएन):NVIDIA ASAP (त्वरित स्विच और पैकेट प्रोसेसिंग) तकनीक एसडीएन और वीएनएफ त्वरण को ऑफलोड करती है, सीपीयू दंड के बिना लाइन-रेट प्रदर्शन प्रदान करती है। एडॉप्टर उन्नत नेटवर्क टेलीमेट्री के लिए ओवरले नेटवर्क (VXLAN, GENEVE, NVGRE), कनेक्शन ट्रैकिंग और फ्लो मिररिंग का समर्थन करता है।
विशिष्ट तैनाती
- उच्च घनत्व एचपीसी क्लस्टर:डुअल-पोर्ट कनेक्टिविटी कम स्विच पोर्ट खपत के साथ फैट-ट्री टोपोलॉजी को सक्षम बनाती है।
- एआई और मशीन लर्निंग प्रशिक्षण:बड़े भाषा मॉडल के कुशल मल्टी-नोड प्रशिक्षण के लिए GPUDirect RDMA सक्षम करें।
- हाइपरस्केल डेटा सेंटर:उच्च पोर्ट घनत्व और कम विलंबता के साथ स्केलेबल, दोषरहित इनफिनीबैंड फैब्रिक का निर्माण करें।
- एंटरप्राइज़ क्लाउड और स्टोरेज:फैब्रिक्स (एनवीएमई-ओएफ) और आरडीएमए-आधारित भंडारण समाधानों पर एनवीएमई तैनात करें।
- टेलीकॉम और एज:5जी और समय-संवेदनशील बुनियादी ढांचे के लिए सटीक समय (पीटीपी, सिंकई) का लाभ उठाएं।
अनुकूलता
| घटक/पारिस्थितिकी तंत्र | अनुकूलता |
|---|---|
| इनफिनीबैंड स्पीड | एनडीआर 200 जीबी/एस, एचडीआर 200 जीबी/एस, ईडीआर 100 जीबी/एस, एफडीआर 56 जीबी/एस |
| ईथरनेट गति | 200 जीबीई, 100 जीबीई, 50 जीबीई, 25 जीबीई, 10 जीबीई (आरओसीई के साथ) |
| होस्ट इंटरफ़ेस | PCIe Gen5 x16 (32 लेन तक), PCIe 4.0 के साथ बैकवर्ड संगत |
| ऑपरेटिंग सिस्टम | लिनक्स (आरएचईएल, उबंटू), विंडोज, वीएमवेयर ईएसएक्सआई, कुबेरनेट्स |
| सॉफ्टवेयर ढेर | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| सुरक्षा | IPsec, MACsec, TLS, सुरक्षित बूट, फ़्लैश एन्क्रिप्शन, डिवाइस सत्यापन |
विशिष्टताएँ - MCX755106AS-हीट
| वर्ग | विवरण |
|---|---|
| उत्पाद मॉडल | MCX755106AS-हीट |
| उत्पाद परिवार | एनवीडिया कनेक्टएक्स-7 |
| पोर्ट कॉन्फ़िगरेशन | 2 * OSFP (200Gb/s NDR200 InfiniBand प्रति पोर्ट, 400Gb/s एग्रीगेट) |
| होस्ट इंटरफ़ेस | PCIe 5.0 x16 (32 लेन तक), PCIe 4.0 के साथ बैकवर्ड संगत |
| समर्थित प्रोटोकॉल | इनफिनीबैंड (आईबीटीए स्पेक 1.5), ईथरनेट (आरओसीई) |
| इनफिनीबैंड स्पीड | एनडीआर 200 जीबी/एस, एचडीआर 200 जीबी/एस, ईडीआर 100 जीबी/एस, एफडीआर 56 जीबी/एस |
| ईथरनेट गति | 200 जीबीई, 100 जीबीई, 50 जीबीई, 25 जीबीई, 10 जीबीई |
| बनाने का कारक | पीसीआईई एचएचएचएल, एफएचएचएल |
| इंटरफ़ेस टेक्नोलॉजीज | एनआरजेड (10जी, 25जी), पीएएम4 (50जी, 100जी) |
| इन-नेटवर्क कंप्यूटिंग | शार्प, एमपीआई टैग मिलान, सामूहिक संचालन ऑफलोड |
| सुरक्षा ऑफलोड | IPsec, MACsec, TLS (AES-GCM 128/256-बिट), सुरक्षित बूट |
| वर्चुअलाइजेशन | SR-IOV, VirtIO, ओवरले नेटवर्क (VXLAN, GENEVE, NVGRE) |
| सटीक समय | आईईईई 1588v2 (12 एनएस सटीकता), सिंकई, पीपीएस इन/आउट |
| भंडारण त्वरण | एनवीएमई-ओएफ, एनवीएमई/टीसीपी, एसआरपी, आईएसईआर, एनएफएस ओवर आरडीएमए, एसएमबी डायरेक्ट |
| प्रबंधन इंटरफ़ेस | एनसी-एसआई, एमसीटीपी (एसएमबस, पीसीआईई), पीएलडीएम, एसपीडीएम, एसपीआई, जेटीएजी |
| रिमोट बूट | InfiniBand रिमोट बूट, iSCSI, UEFI, PXE |
| परिचालन की स्थिति | मानक डेटा सेंटर वातावरण |
| नियामक | RoHS, CE, FCC, VCCI (NVIDIA अनुपालन दस्तावेज़ देखें) |
| सहायक उपकरण शामिल हैं | लंबा ब्रैकेट |
* विशिष्टताएँ NVIDIA सार्वजनिक दस्तावेज़ीकरण पर आधारित हैं और भिन्न हो सकती हैं। कृपया अपने विक्रय प्रतिनिधि से विवरण की पुष्टि करें।
चयन मार्गदर्शिका
| एसकेयू/मॉडल | विवरण | पोर्ट स्पीड | पोर्ट गिनती | इंटरफ़ेस |
|---|---|---|---|---|
| MCX755106AS-हीट | ConnectX-7 NDR200 InfiniBand एडाप्टर (डुअल-पोर्ट) | 200 जीबी/एस प्रति पोर्ट | 2 * ओएसएफपी | पीसीआईई 5.0 x16 |
| MCX75310AAS-हीट | ConnectX-7 NDR200 InfiniBand एडाप्टर (सिंगल-पोर्ट) | 200जीबी/एस | 1 * ओएसएफपी | पीसीआईई 5.0 x16 |
| MCX75310AAS-नीट | ConnectX-7 NDR400 InfiniBand एडाप्टर (सिंगल-पोर्ट) | 400जीबी/एस | 1 * ओएसएफपी | पीसीआईई 5.0 x16 |
| MCX755106AS-नीट | ConnectX-7 NDR400 InfiniBand एडाप्टर (डुअल-पोर्ट) | प्रति पोर्ट 400 जीबी/एस | 2 * ओएसएफपी | पीसीआईई 5.0 x16 |
लाभ
- डुअल-पोर्ट घनत्व:एक ही PCIe स्लॉट में दो 200Gb/s पोर्ट सर्वर फ़ुटप्रिंट और केबलिंग जटिलता को कम करते हैं।
- अल्ट्रा-लो विलंबता:हार्डवेयर-ऑफलोडेड आरडीएमए और इन-नेटवर्क कंप्यूट संचार ओवरहेड को कम करते हैं।
- उच्च थ्रूपुट:PCIe 5.0 x16 और 400Gb/s समग्र बैंडविड्थ डेटा-सघन अनुप्रयोगों के लिए चरम प्रदर्शन प्रदान करते हैं।
- निवेश सुरक्षा:मिश्रित गति वाले वातावरण के लिए एकाधिक InfiniBand और ईथरनेट गति का समर्थन करता है।
- सुरक्षा बढ़ाना:इनलाइन IPsec, MACsec, और TLS सीपीयू प्रभाव के बिना पारगमन में सुरक्षित डेटा को ऑफलोड करता है।
सेवा एवं सहायता
हांगकांग स्टार्सर्ज ग्रुप कं, लिमिटेड NVIDIA ConnectX-7 एडेप्टर के लिए पूर्ण जीवनचक्र समर्थन प्रदान करता है:
- पूर्व-बिक्री परामर्श:एडॉप्टर चयन, सर्वर अनुकूलता, और फैब्रिक डिज़ाइन।
- रसद एवं वितरण:ट्रैकिंग और सीमा शुल्क निकासी के साथ वैश्विक शिपिंग।
- तकनीकी समर्थन:ड्राइवर इंस्टालेशन, फ़र्मवेयर अपडेट और प्रदर्शन ट्यूनिंग।
- प्रशिक्षण:आरडीएमए, आरओसीई और यूएफएम प्रशासन के लिए व्यावहारिक कार्यशालाएँ।
- वारंटी:मानक 1-वर्ष की हार्डवेयर वारंटी (विस्तारित विकल्प उपलब्ध)।
अक्सर पूछे जाने वाले प्रश्नों
MCX755106AS-HEAT की कुल बैंडविड्थ क्या है?
एडॉप्टर अपने दो OSFP पोर्ट पर 400Gb/s एग्रीगेट बैंडविड्थ (2 * 200Gb/s) प्रदान करता है।
क्या MCX755106AS-HEAT PCIe 4.0 सर्वर के साथ संगत है?
हाँ। एडाप्टर PCIe 5.0 x16 है और PCIe 4.0 स्लॉट के साथ बैकवर्ड संगत है, हालांकि बैंडविड्थ PCIe 4.0 स्पीड तक सीमित हो सकता है।
क्या इस एडॉप्टर का उपयोग ईथरनेट स्विच के साथ किया जा सकता है?
एडॉप्टर InfiniBand और ईथरनेट प्रोटोकॉल दोनों का समर्थन करता है। ईथरनेट मोड में काम करते समय, यह प्रति पोर्ट 200GbE तक RoCE (RDMA ओवर कन्वर्ज्ड ईथरनेट) का समर्थन करता है।
MCX755106AS-HEAT और MCX75310AAS-HEAT के बीच क्या अंतर है?
MCX755106AS-HEAT में दो OSFP पोर्ट (डुअल-पोर्ट) हैं जबकि MCX75310AAS-HEAT में एक OSFP पोर्ट (सिंगल-पोर्ट) है। दोनों NDR200 स्पीड को सपोर्ट करते हैं।
क्या एडाप्टर GPUDirect का समर्थन करता है?
हां, यह सीधे जीपीयू-टू-जीपीयू संचार के लिए जीपीयूडायरेक्ट आरडीएमए और स्टोरेज डिवाइस से त्वरित डेटा एक्सेस के लिए जीपीयूडायरेक्ट स्टोरेज का समर्थन करता है।
सावधानियां एवं सुरक्षा
- ईएसडी सुरक्षा:इलेक्ट्रोस्टैटिक डिस्चार्ज क्षति को रोकने के लिए एडॉप्टर को संभालते समय ईएसडी ग्राउंडिंग स्ट्रैप्स का उपयोग करें।
- स्थापना:एडॉप्टर स्थापित करने से पहले सुनिश्चित करें कि सर्वर बंद है और एसी पावर से डिस्कनेक्ट है।
- वायु प्रवाह:ओवरहीटिंग को रोकने के लिए एडॉप्टर के चारों ओर पर्याप्त वायु प्रवाह सुनिश्चित करें। यदि आवश्यक हो तो सम्मिलित लम्बे ब्रैकेट का उपयोग करें।
- फ़र्मवेयर अद्यतन:सिस्टम अस्थिरता से बचने के लिए फर्मवेयर अपडेट के लिए NVIDIA की अनुशंसित प्रक्रियाओं का पालन करें।
- अनुकूलता:ऑर्डर देने से पहले सर्वर संगतता और PCIe स्लॉट उपलब्धता सत्यापित करें।
हांगकांग स्टार्सर्ज ग्रुप कंपनी लिमिटेड
2008 में स्थापित, स्टार्सर्ज नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। हम दुनिया भर में सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम ग्राहकों को सेवा प्रदान करते हैं। एक अनुभवी बिक्री और तकनीकी टीम के साथ, हम अनुकूलित नेटवर्किंग समाधान प्रदान करते हैं - एडेप्टर और स्विच से लेकर IoT और कस्टम सॉफ़्टवेयर तक - बहुभाषी समर्थन और वैश्विक डिलीवरी द्वारा समर्थित। ग्राहक-प्रथम, गुणवत्ता-संचालित, और नवाचार-केंद्रित।
अनुकूलता मैट्रिक्स
| एनवीडिया उत्पाद | MCX755106AS-HEAT के साथ संगत | टिप्पणियाँ |
|---|---|---|
| NVIDIA क्वांटम-3 स्विच (Q3200-RA, Q3400-RA) | ✓ | मूल XDR और NDR समर्थन |
| NVIDIA क्वांटम-2 स्विच | ✓ | एनडीआर और एचडीआर समर्थन |
| एनवीडिया डीजीएक्स/एचजीएक्स प्लेटफार्म | ✓ | जीपीयूडायरेक्ट आरडीएमए और स्टोरेज |
| एनवीडिया यूएफएम 3.5 | ✓ | पूर्ण कपड़ा प्रबंधन और टेलीमेट्री |
| एचपीई सर्वर | ✓ | मानक PCIe स्लॉट की आवश्यकता है |
| तृतीय-पक्ष सर्वर | ✓ | मानक PCIe स्लॉट की आवश्यकता है |
क्रेता चेकलिस्ट
- पीसीआईई स्लॉट:एक उपलब्ध PCIe 5.0 x16 स्लॉट (या बैकवर्ड संगतता के लिए PCIe 4.0 x16) सुनिश्चित करें।
- केबल/ट्रान्सीवर:लक्ष्य स्विच/एनआईसी के लिए दो ओएसएफपी-टू-ओएसएफपी या ओएसएफपी-टू-अन्य कनेक्टर केबल।
- ऑपरेटिंग सिस्टम:लक्ष्य OS (Linux, Windows, VMware) के लिए समर्थन सत्यापित करें।
- ड्राइवर:NVIDIA से नवीनतम MLNX_OFED या Windows ड्राइवर डाउनलोड और इंस्टॉल करें।
- कपड़ा प्रबंधन:योजना सबनेट प्रबंधक (एसएम) परिनियोजन (केंद्रीकृत या वितरित)।
- ठंडा करना:एडॉप्टर से गर्मी खत्म करने के लिए पर्याप्त सर्वर एयरफ्लो सुनिश्चित करें।
