NVIDIA Mellanox MFP7E20-N010 200G QSFP56 SR4 ऑप्टिकल ट्रांसीवर MPO-12 APC 50m OM4
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFP7E20-N010 |
| दस्तावेज़: | MFP7E20-Nxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| प्रतिरूप संख्या।: | MFP7E20-N010 | सामग्री आकार: | गोल तार |
|---|---|---|---|
| तन्य शक्ति की अनुमति दी: | 1000n <10000n | प्रमाणन: | RoHS, CE, ISO9001, VDE, CCC |
| म्यान सामग्री: | पीवीसी | लंबाई: | 10मी |
| आधार - सामग्री दर: | 400GB/s | मूल: | भारत / इज़राइल / चीन |
| प्रमुखता देना: | NVIDIA Mellanox 200G QSFP56 ट्रांसीवर,Mellanox MFP7E20-N010 SR4 ऑप्टिकल मॉड्यूल,QSFP56 SR4 ट्रांसीवर MPO-12 APC |
||
उत्पाद विवरण
उत्पाद अवलोकन

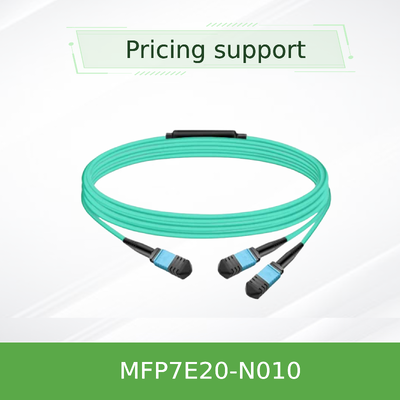

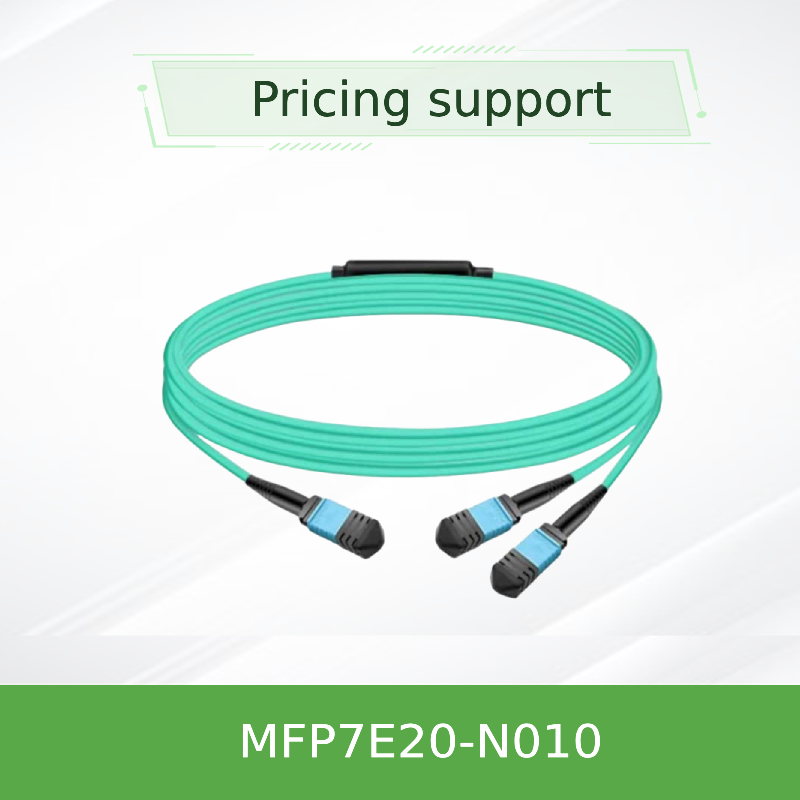

मेलानॉक्स एमएफपी7ई20-एन010 एक पैसिव ऑप्टिकल स्प्लिटर केबल है जो एक ट्विन-पोर्ट ओएसएफपी 800जी ट्रांसीवर इंटरफ़ेस को दो स्वतंत्र 200जी/400जी लिंक में परिवर्तित करता है। एमपो-12/एपसी से डुअल एमपो-12/एपसी ब्रेकआउट कॉन्फ़िगरेशन में 8 एक्टिव मल्टीमोड फाइबर (50/125µm) का उपयोग करके, यह टॉप-ऑफ-रैक स्विच को कनेक्टएक्स-7 एडॉप्टर और ब्लूफील्ड-3 डीपीयूस से जोड़ने के लिए एक लागत-कुशल, कम-हानि वाला समाधान प्रदान करता है। एंगल्ड फिजिकल कॉन्टैक्ट (एपसी) पॉलिश बैक रिफ्लेक्शन को कम करता है, जिससे हाई-स्पीड पीएएम4 लिंक में स्थिर संचालन सुनिश्चित होता है।
मुख्य विशेषताएं
- ब्रेकआउट क्षमता: डुअल 200जी/400जी आउटपुट के लिए 1× एमपो-12/एपसी से 2× एमपो-12/एपसी
- मल्टीमोड फाइबर: 50/125µm ओएम3 (≤30m) / ओएम4 (≤50m) एक्वा एलएसजेडएच जैकेट के साथ
- टाइप-बी क्रॉसओवर वायरिंग: स्ट्रेट-थ्रू ट्रांसीवर पेयरिंग के लिए टीएक्स को आरएक्स से सीधे जोड़ता है
- कम इंसर्शन लॉस: प्रति कनेक्टर एंड फेस ≤0.35 डीबी + 0.0004×एल (डीबी)
- एपसी पॉलिश (8°): ऑप्टिकल बैक रिफ्लेक्शन को ≥35 डीबी रिटर्न लॉस तक कम करता है
- पुश-पुल लैचिंग: त्वरित रिलीज, सघन पोर्ट में आसान इंस्टॉलेशन
- अनुपालन: टेलकोर्डिया जीआर-1435, आईईसी 61754-7, आरओएचएस, क्लास 1 लेजर सुरक्षा
- प्रोटोकॉल समर्थन: इन्फिनीबैंड एचडीआर, 200जी/400जी ईथरनेट, एनवीलिंक
प्रौद्योगिकी और डिजाइन
एमएफपी7ई20-एन010 एनवीडिया की प्रिसिजन ऑप्टिकल इंजीनियरिंग का लाभ उठाता है। एमपो-12/एपसी कनेक्टर में अलाइनमेंट होल होते हैं जो ट्रांसीवर गाइड पिन के साथ जुड़ते हैं, जिससे सटीक फाइबर अलाइनमेंट सुनिश्चित होता है। 8-डिग्री एंगल्ड पॉलिश फ्रेस्नेल रिफ्लेक्शन को समाप्त करती है जो पीएएम4 मॉड्यूलेशन में सिग्नल डिस्टॉर्शन का कारण बन सकती है। प्रत्येक केबल को इंसर्शन लॉस, रिटर्न लॉस और पोलरिटी के लिए फैक्ट्री में टेस्ट किया जाता है। एलएसजेडएच (लो स्मोक जीरो हैलोजन) जैकेट आग की स्थिति में जहरीले उत्सर्जन को कम करता है, जिससे यह डेटा सेंटर वातावरण के लिए उपयुक्त होता है।
विशिष्ट परिनियोजन
- स्विच-टू-सर्वर: एनवीडिया स्पेक्ट्रम-4 या क्वांटम-2 स्विच को कंप्यूट/स्टोरेज रैक में कनेक्टएक्स-7 एनआईसी और ब्लूफील्ड-3 डीपीयूस से कनेक्ट करें
- 400जी से 2×200जी ब्रेकआउट: डुअल सर्वर के लिए दो 200जी लिंक में विभाजित करने के लिए ट्विन-पोर्ट ओएसएफपी डीआर8 ट्रांसीवर के साथ उपयोग करें
- उच्च-प्रदर्शन कंप्यूटिंग (एचपीसी): एआई प्रशिक्षण क्लस्टर और वितरित स्टोरेज के लिए कम-विलंबता इंटरकनेक्शन
- डेटा सेंटर इंटर-रैक: पैच पैनल एकीकरण के साथ शॉर्ट-रीच लिंक (50 मीटर तक)
संगतता
ट्रांसीवर: एनवीडिया एमएमए4जेड00-एनएस (ट्विन ओएसएफपी), एमएमए4जेड00-एनएस400 (ओएसएफपी), एमएमए1जेड00-एनएस400 (क्यूएसएफपी112) - सभी एमपो-12/एपसी इंटरफ़ेस के साथ।
स्विच / एडॉप्टर: एनवीडिया स्पेक्ट्रम-4, क्वांटम-2, कनेक्टएक्स-7, ब्लूफील्ड-3, और कोई भी 400जी/200जी पोर्ट जो एमपो-12/एपसी के साथ ओएसएफपी/क्यूएसएफपी112 स्वीकार करता है।
फाइबर प्रकार: मल्टीमोड ओएम3 (≤30m) या ओएम4 (≤50m)। एक्वा जैकेट।
स्विच / एडॉप्टर: एनवीडिया स्पेक्ट्रम-4, क्वांटम-2, कनेक्टएक्स-7, ब्लूफील्ड-3, और कोई भी 400जी/200जी पोर्ट जो एमपो-12/एपसी के साथ ओएसएफपी/क्यूएसएफपी112 स्वीकार करता है।
फाइबर प्रकार: मल्टीमोड ओएम3 (≤30m) या ओएम4 (≤50m)। एक्वा जैकेट।
नोट: यूपीसी (नीले) कनेक्टर के साथ मिश्रित नहीं किया जा सकता - केवल एपसी।
तकनीकी विनिर्देश
| पैरामीटर | मान |
|---|---|
| उत्पाद प्रकार | पैसिव ऑप्टिकल स्प्लिटर केबल, एमपो-12/एपसी से 2×एमपो-12/एपसी |
| फाइबर गणना | 8 एक्टिव (4 टीएक्स + 4 आरएक्स) + 4 निष्क्रिय शक्ति सदस्य |
| फाइबर प्रकार | 50/125µm मल्टीमोड ओएम3 (≤30m) / ओएम4 (≤50m) |
| कनेक्टर पॉलिश | एंगल्ड फिजिकल कॉन्टैक्ट (एपसी), 8° |
| इंसर्शन लॉस (प्रति छोर) | ≤0.35 डीबी + 0.0004×एल (एल मीटर में) |
| रिटर्न लॉस | ≥35 डीबी |
| ऑपरेटिंग तापमान | 0 °C से 70 °C |
| भंडारण तापमान | -40 °C से 85 °C |
| आर्द्रता (गैर-संक्षेपण) | 10% - 85% आरएच |
| जैकेट सामग्री | एलएसजेडएच (लो स्मोक जीरो हैलोजन), एक्वा, ओएफएनआर |
| न्यूनतम बेंड रेडियस | 30 मिमी (केबल पर कहीं भी) |
| केबल व्यास | 3.0 ± 0.2 मिमी |
| वायरिंग टोपोलॉजी | टाइप-बी (क्रॉसओवर) |
| नियामक | सीबी, सीटीयूवीयूएस, सीई, एफसीसी क्लास ए, आईसीईएस, आरसीएम, वीसीसीई, क्लास 1 लेजर (आईईसी 60825-1) |
| लंबाई (एन010) | 10 मीटर (कस्टम लंबाई उपलब्ध) |
चयन गाइड
| ऑर्डरिंग पार्ट नंबर | विवरण | लंबाई |
|---|---|---|
| एमएफपी7ई20-एन003 | एमएमएफ, एमपो-12 एपसी से 2×एमपो-12 एपसी | 3 मीटर |
| एमएफपी7ई20-एन005 | एमएमएफ, एमपो-12 एपसी से 2×एमपो-12 एपसी | 5 मीटर |
| एमएफपी7ई20-एन007 | एमएमएफ, एमपो-12 एपसी से 2×एमपो-12 एपसी | 7 मीटर |
| एमएफपी7ई20-एन010 | एमएमएफ, एमपो-12 एपसी से 2×एमपो-12 एपसी | 10 मीटर |
| एमएफपी7ई20-एन015 | एमएमएफ, एमपो-12 एपसी से 2×एमपो-12 एपसी | 15 मीटर |
| एमएफपी7ई20-एन020 | एमएमएफ, एमपो-12 एपसी से 2×एमपो-12 एपसी | 20 मीटर |
| एमएफपी7ई20-एन030 | एमएमएफ, एमपो-12 एपसी से 2×एमपो-12 एपसी | 30 मीटर |
| एमएफपी7ई20-एन050 | एमएमएफ, एमपो-12 एपसी से 2×एमपो-12 एपसी | 50 मीटर |
सूचीबद्ध न की गई लंबाई के लिए, कृपया कस्टम विकल्पों के लिए हमारी बिक्री टीम से संपर्क करें।
मुख्य लाभ
- स्थान-कुशल: ब्रेकआउट डिजाइन उच्च-घनत्व वाले स्विच पर पोर्ट उपयोग को कम करता है
- उत्कृष्ट सिग्नल अखंडता: एपसी पॉलिश और प्रिसिजन फेरूल अलाइनमेंट पीएएम4 में बिट एरर रेट को कम करते हैं
- मजबूत और विश्वसनीय: आईएल/आरएल, थर्मल साइकलिंग और तन्यता ताकत के लिए फैक्ट्री-टेस्टेड
- पर्यावरण के प्रति जागरूक: एलएसजेडएच जैकेट सख्त अग्नि सुरक्षा और पर्यावरण मानकों को पूरा करता है
- भविष्य के लिए तैयार: प्रति लेन 200जी का समर्थन करता है, ट्विन-पोर्ट ओएसएफपी के साथ 800जी तक स्केलेबल
संगतता मैट्रिक्स
| ट्रांसीवर प्रकार | पोर्ट कॉन्फ़िगरेशन | डेटा दर |
|---|---|---|
| एनवीडिया एमएमए4जेड00-एनएस (ओएसएफपी) | ट्विन पोर्ट, 2×एमपो-12 एपसी | 800जी (2×400जी) |
| एनवीडिया एमएमए4जेड00-एनएस400 (ओएसएफपी) | सिंगल पोर्ट, एमपो-12 एपसी | 400जी |
| एनवीडिया एमएमए1जेड00-एनएस400 (क्यूएसएफपी112) | सिंगल पोर्ट, एमपो-12 एपसी | 400जी |
| तृतीय-पक्ष ओएसएफपी/क्यूएसएफपी112 | एमपो-12 एपसी इंटरफ़ेस | 200जी/400जी (आईएल सत्यापित करें) |
मुख्य तथ्य
भाग संख्या: एमएफपी7ई20-एन010
कनेक्टर प्रकार: एमपो-12/एपसी (महिला)
ब्रेकआउट अनुपात: 1 → 2 (डुअल 200जी/400जी)
अधिकतम पहुंच: 50 मीटर (ओएम4), 30 मीटर (ओएम3)
फाइबर कोर: 50/125µm मल्टीमोड
प्रोटोकॉल: ईथरनेट, इन्फिनीबैंड, एनवीलिंक
खरीदार चेकलिस्ट
- पुष्टि करें कि आपका ट्रांसीवर पोर्ट एमपो-12/एपसी (यूपीसी नहीं) है
- आवश्यक केबल लंबाई सत्यापित करें (एन010 = 10 मीटर)
- सुनिश्चित करें कि आपका फाइबर प्लांट ओएम3 या ओएम4 मल्टीमोड है
- जांचें कि आपका स्विच/एडॉप्टर टाइप-बी पोलरिटी का समर्थन करता है
- अपने लिंक के इंसर्शन लॉस बजट की समीक्षा करें (पैच पैनल सहित)
अक्सर पूछे जाने वाले प्रश्न
प्र: एमएफपी7ई20-एन010 और एक मानक एमपो-12 केबल में क्या अंतर है?
उ: यह टाइप-बी क्रॉसओवर के साथ 1-से-2 स्प्लिटर केबल है, जिसे विशेष रूप से एक ट्विन-पोर्ट ओएसएफपी 800जी ट्रांसीवर को दो 200जी/400जी लिंक में विभाजित करने के लिए डिज़ाइन किया गया है। मानक एमपो केबल आमतौर पर स्ट्रेट-थ्रू होते हैं।
प्र: क्या मैं इस केबल का उपयोग 100जी या 40जी ट्रांसीवर के साथ कर सकता हूं?
उ: नहीं, यह 200जी/400जी पीएएम4 सिग्नलिंग के लिए अनुकूलित है। यह लीगेसी एनआरजेड ऑप्टिक्स के लिए इंसर्शन लॉस आवश्यकताओं को पूरा नहीं कर सकता है।
प्र: अधिकतम समर्थित दूरी क्या है?
उ: ओएम4 फाइबर पर 50 मीटर (दो पैच पैनल जंक्शनों के साथ)। ओएम3 के लिए, सीमा 30 मीटर है।
प्र: क्या केबल क्यूएसएफपी-डीडी या एसएफपी-डीडी के साथ संगत है?
उ: यह एमपो-12/एपसी ट्रांसीवर के साथ इंटरफेस करता है; क्यूएसएफपी-डीडी और एसएफपी-डीडी आमतौर पर विभिन्न कनेक्टर (जैसे, एमपो-16 या एलसी) का उपयोग करते हैं। कृपया अपने ट्रांसीवर प्रकार को सत्यापित करें।
हैंडलिंग सावधानियां
- संदूषण को रोकने के लिए इंस्टॉलेशन के क्षण तक कनेक्टर पर डस्ट कैप रखें
- जोड़ने से पहले अनुमोदित ऑप्टिकल क्लीनर से केबल फेरूल और ट्रांसीवर रिसेप्टेकल दोनों को साफ करें
- केबल को 30 मिमी न्यूनतम त्रिज्या से अधिक कसकर न मोड़ें
- तरल पदार्थ या सॉल्वैंट्स के संपर्क से बचें; एलएसजेडएच जैकेट सभी पदार्थों के प्रति रासायनिक प्रतिरोधी नहीं है
- हैंडलिंग के दौरान मानक ईएसडी सावधानियों का पालन करें (हालांकि केबल निष्क्रिय है, यह ईएसडी-संवेदनशील ट्रांसीवर से जुड़ता है)
सेवा और समर्थन
एक अधिकृत एनवीडिया मेलानॉक्स पार्टनर के रूप में, हांगकांग स्टारसर्ज ग्रुप प्रदान करता है:
- परिनियोजन वास्तुकला के लिए तकनीकी प्री-सेल्स परामर्श
- ट्रैकिंग और सीमा शुल्क समर्थन के साथ वैश्विक शिपिंग
- विनिर्माण दोषों के खिलाफ मानक 1-वर्ष की वारंटी
- एनवीडिया स्पेक्ट्रम और क्वांटम प्लेटफार्मों के लिए फर्मवेयर/संगतता सलाहकार
- ईमेल या फोन के माध्यम से बहुभाषी समर्थन (अंग्रेजी, मंदारिन, कैंटोनीज़)
