NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC 200Gb/s InfiniBand HDR और ईथरनेट
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFS1S00-H005V |
| दस्तावेज़: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | तकनीकी: | अनिद्रा |
| प्रकार: | मेलानॉक्स एओसी केबल | केबल लंबाई: | 5 मीटर |
| नमूना: | MFS1S00-H005V | नाम: | मेलानॉक्स AOC केबल MFS1S00-H005V सक्रिय ऑप्टिकल केबल 200Gb/s IB HDR QSFP56 5m तक |
| कीवर्ड: | मेलानॉक्स एओसी केबल | ||
| प्रमुखता देना: | NVIDIA QSFP56 MMF AOC केबल,200Gb/s InfiniBand HDR केबल,ईथरनेट QSFP56 ऑप्टिकल केबल |
||
उत्पाद विवरण

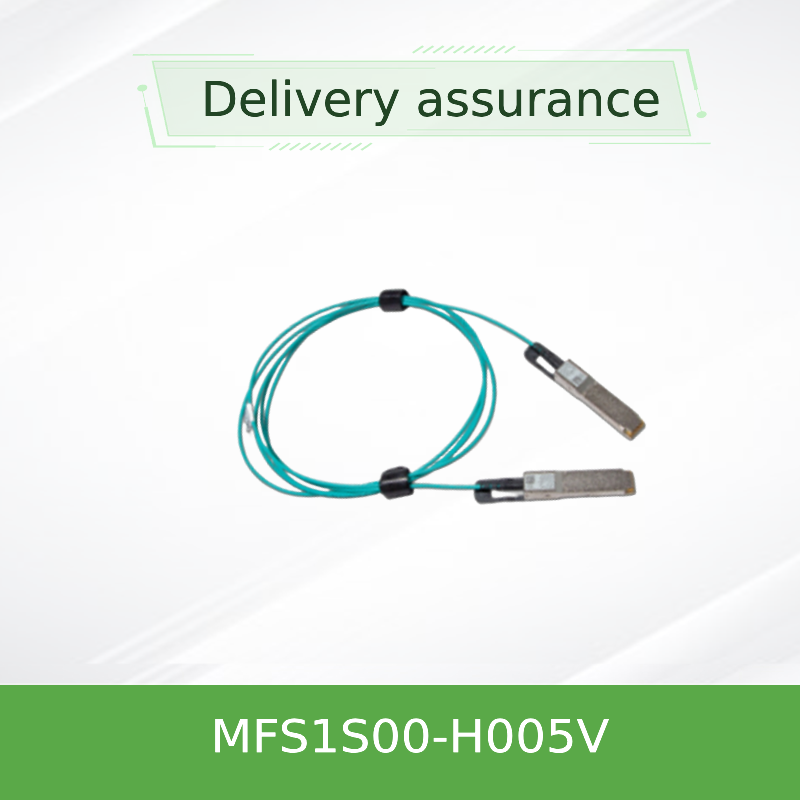

NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
VCSEL-आधारित मल्टीमोड फाइबर एक्टिव ऑप्टिकल केबल InfiniBand HDR और 200GbE के लिए – 5 मीटर लंबाई
उत्पाद अवलोकन
NVIDIA MFS1S00-H005V एक उच्च-प्रदर्शन 200Gb/s QSFP56 एक्टिव ऑप्टिकल केबल (AOC) है जिसे डेटा सेंटरों में शॉर्ट-रीच इंटरकनेक्ट के लिए डिज़ाइन किया गया है। यह 4×50Gb/s PAM4 मॉड्यूलेशन का समर्थन करता है, प्रति लेन चयन योग्य रीटाइमिंग की सुविधा देता है, और InfiniBand HDR और 200 गीगाबिट ईथरनेट सिस्टम के लिए विश्वसनीय, बिजली-कुशल कनेक्टिविटी प्रदान करता है।
मुख्य विशेषताएं
- डेटा दर: 200Gb/s तक (4×50Gb/s PAM4)
- प्रोटोकॉल समर्थन: InfiniBand HDR, 200GbE
- पहुंच: मल्टीमोड फाइबर पर 100 मीटर तक
- कम बिजली: प्रति छोर 5.0W विशिष्ट (रीटाइमिंग के साथ)
- हॉट-प्लग करने योग्य: QSFP56 फॉर्म फैक्टर, SFF-8665 अनुपालन
- प्रबंधन: DDM के साथ SFF-8636 I²C इंटरफ़ेस
- प्रोग्रामेबल: Rx आउटपुट एम्प्लीट्यूड और प्री-एम्फसिस
- अनुपालन: RoHS, क्लास 1 लेजर सुरक्षा
प्रौद्योगिकी और डिजाइन
MFS1S00-H005V 850nm तरंग दैर्ध्य पर VCSEL (वर्टिकल कैविटी सरफेस-एमिटिंग लेजर) तकनीक का उपयोग करता है, जो हाई-स्पीड मल्टीमोड फाइबर के साथ युग्मित है। प्रत्येक लेन में ट्रांसमिट और रिसीव दोनों पाथ के लिए स्वतंत्र रीटाइमिंग की सुविधा है, जो लिंक में बेहतर सिग्नल अखंडता को सक्षम बनाता है। केबल ऑप्टिकल पावर, तापमान, वोल्टेज और बायस करंट की वास्तविक समय ट्रैकिंग के लिए डिजिटल डायग्नोस्टिक मॉनिटरिंग (DDM) को एकीकृत करता है।
विशिष्ट परिनियोजन
- InfiniBand HDR फैब्रिक्स: HPC क्लस्टर में स्विच को सर्वर और स्टोरेज से कनेक्ट करें
- 200GbE एकत्रीकरण: टॉप-ऑफ-रैक या लीफ-स्पाइन आर्किटेक्चर में SN3700 और SN4600 स्विच को लिंक करें
- डेटा सेंटर इंटरकनेक्ट्स: रैक के बीच या एक पंक्ति के भीतर शॉर्ट-रीच (100 मीटर तक) लिंक
- AI/ML प्रशिक्षण क्लस्टर: GPU-आधारित सिस्टम के लिए कम-विलंबता, उच्च-बैंडविड्थ कनेक्टिविटी
संगतता
स्विच: NVIDIA Spectrum SN3700, SN4600 श्रृंखला और अन्य QSFP56-सुसज्जित स्विच जो 200G InfiniBand या ईथरनेट का समर्थन करते हैं।
एडॉप्टर / DPU: ConnectX-6, ConnectX-7, BlueField-2/3 QSFP56 पोर्ट के साथ।
प्रोटोकॉल: InfiniBand HDR (100G/200G) और 200GbE (IEEE 802.3bs)।
संगतता सिस्टम-निर्भर है; मान्य कॉन्फ़िगरेशन के लिए सिस्टम स्तर उत्पाद योग्यता रिपोर्ट देखें।
विनिर्देश
| पैरामीटर | मान |
|---|---|
| उत्पाद प्रकार | एक्टिव ऑप्टिकल केबल (AOC), QSFP56 |
| डेटा दर | 200Gb/s (4×50Gb/s PAM4) |
| फाइबर प्रकार | मल्टीमोड (MMF) |
| तरंग दैर्ध्य | 850nm VCSEL |
| पहुंच (OM3/OM4) | 100 मीटर तक |
| आपूर्ति वोल्टेज | 3.3V (3.135V – 3.465V) |
| बिजली अपव्यय (प्रति छोर, रीटाइमिंग के साथ) | 5.0W विशिष्ट |
| ऑपरेटिंग केस तापमान | 0 °C से 70 °C |
| भंडारण तापमान | -40 °C से 85 °C |
| सापेक्ष आर्द्रता (ऑपरेटिंग) | 5% – 85% |
| कनेक्टर प्रकार | QSFP56 (SFF-8665 अनुपालन) |
| प्रबंधन इंटरफ़ेस | I²C (SFF-8636) |
| डिजिटल डायग्नोस्टिक्स (DDM) | Tx/Rx पावर, तापमान, वोल्टेज, बायस करंट |
| नियामक | CB, cTUVus, CE, FCC क्लास A, ICES, RCM, VCCI, क्लास 1 लेजर |
| लंबाई (H005V) | 5 मीटर |
चयन गाइड
| ऑर्डरिंग पार्ट नंबर | विवरण | लंबाई |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 मीटर |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 मीटर |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 मीटर |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 मीटर |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 मीटर |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 मीटर |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 मीटर |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 मीटर |
अन्य लंबाई या कस्टम विकल्पों के लिए, कृपया हमारी बिक्री टीम से संपर्क करें।
लाभ
- विस्तारित पहुंच: पैसिव कॉपर DACs की तुलना में काफी लंबी, 100 मीटर तक
- कम बिजली की खपत: प्रति छोर 5.0W डेटा सेंटर के कुल बिजली बजट को कम करता है
- लचीला दर चयन: रेट सेलेक्ट के माध्यम से NRZ (EDR) और PAM4 (HDR) दोनों मोड का समर्थन करता है
- मजबूत सिग्नल अखंडता: प्रोग्रामेबल इक्वलाइजेशन और रीटाइमिंग विश्वसनीय लिंक प्रदर्शन सुनिश्चित करते हैं
- आसान परिनियोजन: पुश-पुल लैच के साथ हॉट-प्लग करने योग्य QSFP56 फॉर्म फैक्टर
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: AOC और DAC के बीच क्या अंतर है?
उत्तर: AOC (एक्टिव ऑप्टिकल केबल) पैसिव कॉपर DACs (आमतौर पर ≤5m) की तुलना में लंबी पहुंच (100 मीटर तक) प्राप्त करने के लिए एकीकृत ट्रांससीवर के साथ ऑप्टिकल फाइबर का उपयोग करता है, जबकि कम वजन और बेहतर EMI प्रतिरक्षा प्रदान करता है।
प्रश्न: क्या मैं इस केबल का उपयोग 100G या 40G स्विच के साथ कर सकता हूं?
उत्तर: हाँ, यह 100G या 40G अनुप्रयोगों के लिए NRZ मोड (25.78125 Gb/s) में काम कर सकता है, लेकिन यह 200G PAM4 के लिए अनुकूलित है। रेट सेलेक्ट रजिस्टर को तदनुसार कॉन्फ़िगर किया जाना चाहिए।
प्रश्न: इस केबल का बेंड रेडियस क्या है?
उत्तर: न्यूनतम बेंड रेडियस 30 मिमी है।
प्रश्न: क्या केबल हॉट-प्लग करने योग्य है?
उत्तर: हाँ, यह पूरी तरह से हॉट-प्लग करने योग्य है और होस्ट सिस्टम को पावर डाउन किए बिना लाइव इंसर्शन/रिमूवल का समर्थन करता है।
हैंडलिंग सावधानियां
- संदूषण को रोकने के लिए स्थापना तक कनेक्टर्स पर सुरक्षात्मक धूल कैप रखें
- कम इंसर्शन लॉस सुनिश्चित करने के लिए मेटिंग से पहले स्वीकृत ऑप्टिकल कनेक्टर क्लीनर का उपयोग करें
- केबल को 30 मिमी न्यूनतम बेंड रेडियस से अधिक कसकर मोड़ने से बचें
- स्थापना और हैंडलिंग के दौरान मानक ESD सावधानियों का पालन करें
- कनेक्टर्स पर न खींचे; इंसर्शन/रिमूवल के लिए पुल-टैब या लैच का उपयोग करें
