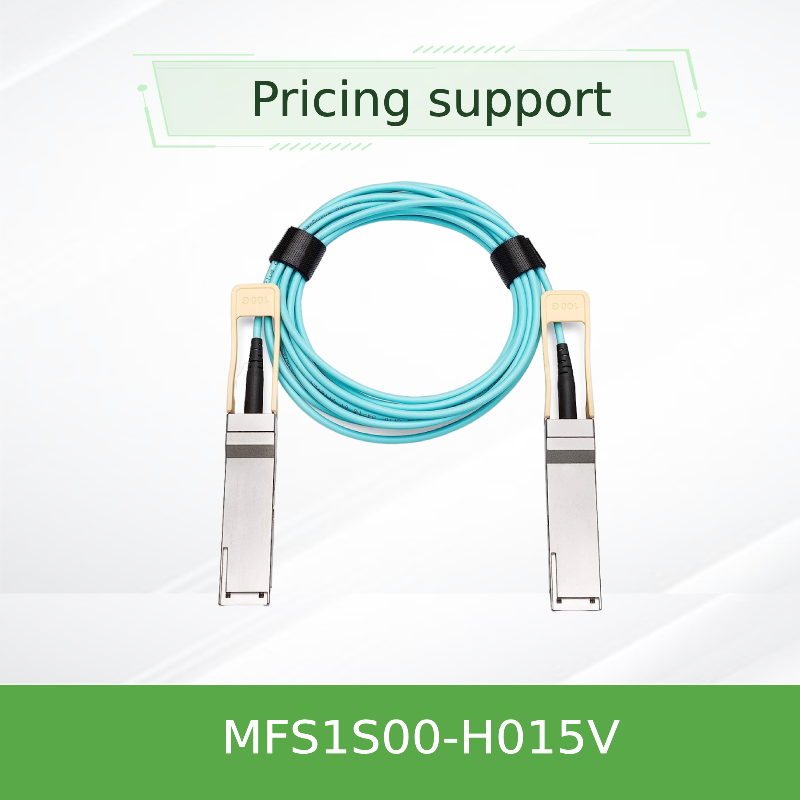

NVIDIA SN3700/SN4600 स्विच के लिए 200G QSFP56 एक्टिव ऑप्टिकल केबल MFS1S00-H015V
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFS1S00-H015V |
| दस्तावेज़: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | तकनीकी: | अनिद्रा |
| प्रकार: | मेलानॉक्स एओसी केबल | केबल लंबाई: | 15 मीटर |
| नमूना: | MFS1S00-H015V | ||
| प्रमुखता देना: | NVIDIA स्विच के लिए 200G QSFP56 ऑप्टिकल केबल,वारंटी के साथ QSFP56 एक्टिव ऑप्टिकल केबल,NVIDIA SN3700 SN4600 संगत ऑप्टिकल केबल |
||
उत्पाद विवरण
NVIDIA SN3700/SN4600 स्विच के लिए 200G QSFP56 सक्रिय ऑप्टिकल केबल
दNVIDIA MFS1S00-H015Vयह एक उच्च प्रदर्शन 200Gb/s QSFP56 सक्रिय ऑप्टिकल केबल (AOC) है जिसे डेटा केंद्रों में कम दूरी के इंटरकनेक्ट के लिए डिज़ाइन किया गया है।यह वीसीएसईएल आधारित मल्टीमोड फाइबर एओसी 4 × 50Gb / s PAM4 मॉड्यूलेशन का समर्थन करता है और विश्वसनीय प्रदान करता है, इनफिनिबैंड एचडीआर और 200 गीगाबिट ईथरनेट सिस्टम के लिए ऊर्जा-कुशल कनेक्टिविटी।
उत्पाद का अवलोकन
NVIDIA MFS1S00-H015V एक QSFP56 VCSEL आधारित सक्रिय ऑप्टिकल केबल है जो मल्टीमोड फाइबर पर 200Gb / s कुल बैंडविड्थ प्रदान करता है। यह प्रत्येक छोर पर चार स्वतंत्र ऑप्टिकल ट्रांससीवर को एकीकृत करता है,प्रत्येक PAM4 मॉड्यूलेशन के साथ 50Gb/s तक की गति से काम करता है. SFF-8665 और SFF-8636 मानकों के साथ पूरी तरह से संगत, यह केबल गर्म-प्लग करने योग्य स्थापना और I2C प्रबंधन का समर्थन करता है जबकि केवल 5.0W की विशिष्ट शक्ति का उपयोग करता है।
प्रमुख विशेषताएं
- डेटा दर:200Gb/s (4× 50Gb/s PAM4) तक
- प्रोटोकॉल समर्थन:InfiniBand HDR, 200GbE
- पहुंचःमल्टीमोड फाइबर पर 100 मीटर तक
- कम शक्तिः5.0W प्रति छोर विशिष्ट (पुनर्मिलन के साथ)
- गर्म-प्लग करने योग्यःQSFP56 फॉर्म फैक्टर, SFF-8665 के अनुरूप
- प्रबंधन:डीडीएम के साथ एसएफएफ-8636 आई2सी इंटरफ़ेस
- प्रोग्राम करने योग्य:आरएक्स आउटपुट आयाम और पूर्व जोर
- अनुपालन:RoHS, लेजर सुरक्षा वर्ग 1
प्रौद्योगिकी और डिजाइन
MFS1S00-H015V 850nm तरंग दैर्ध्य पर उच्च गति मल्टीमोड फाइबर के साथ मिलकर VCSEL (वर्टिकल कैविटी सरफेस-एमिटिंग लेजर) तकनीक का उपयोग करता है।प्रत्येक लेन में प्रसारण और प्राप्त मार्गों दोनों के लिए स्वतंत्र रीटाइमिंग सुविधाएँ हैंकेबल में ऑप्टिकल पावर, तापमान, वोल्टेज और पूर्वाग्रह धारा की वास्तविक समय ट्रैकिंग के लिए डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम) एकीकृत है।प्रोग्राम करने योग्य Tx इक्वेलाइजेशन और Rx आउटपुट एम्पलीट्यूड/प्री-एम्फेसिस के साथ ठीक ट्यूनिंग के लिए.
विशिष्ट तैनाती
- InfiniBand HDR कपड़े:एचपीसी क्लस्टर में सर्वर और भंडारण के लिए स्विच कनेक्ट करें
- 200GbE संचयनःटॉप-ऑफ-रैक या लीफ-स्पिन आर्किटेक्चर में लिंक SN3700 और SN4600 स्विच
- डाटा सेंटर इंटरकनेक्टःरैक के बीच या एक पंक्ति के भीतर कम दूरी (100 मीटर तक) के लिंक
- एआई/एमएल प्रशिक्षण समूह:GPU आधारित प्रणालियों के लिए कम विलंबता, उच्च बैंडविड्थ कनेक्टिविटी
संगतता
स्विच:NVIDIA स्पेक्ट्रम SN3700, SN4600 श्रृंखला और अन्य QSFP56 से लैस स्विच 200G InfiniBand या ईथरनेट का समर्थन करते हैं।
एडाप्टर/डीपीयूःकनेक्टएक्स-6, कनेक्टएक्स-7, ब्लूफील्ड-2/3 QSFP56 पोर्ट के साथ।
प्रोटोकॉल:InfiniBand HDR (100G/200G) और 200GbE (IEEE 802.3bs)
एडाप्टर/डीपीयूःकनेक्टएक्स-6, कनेक्टएक्स-7, ब्लूफील्ड-2/3 QSFP56 पोर्ट के साथ।
प्रोटोकॉल:InfiniBand HDR (100G/200G) और 200GbE (IEEE 802.3bs)
संगतता प्रणाली पर निर्भर है; सत्यापित विन्यासों के लिए सिस्टम स्तर की उत्पाद योग्यता रिपोर्ट देखें।
विनिर्देश
| पैरामीटर | मूल्य |
|---|---|
| उत्पाद का प्रकार | सक्रिय ऑप्टिकल केबल (AOC), QSFP56 |
| डेटा दर | 200Gb/s (4× 50Gb/s PAM4) |
| फाइबर का प्रकार | मल्टीमोड (एमएमएफ) |
| तरंगदैर्ध्य | 850 एनएम वीसीएसईएल |
| पहुंच (OM3/OM4) | 100 मीटर तक |
| आपूर्ति वोल्टेज | 3.3V (3.135V - 3.465V) |
| पावर डिस्पैशन (प्रति छोर, रीटाइमिंग के साथ) | 5.0W विशिष्ट |
| ऑपरेटिंग केस का तापमान | 0 से 70 °C |
| भंडारण तापमान | -40 °C से 85 °C तक |
| सापेक्ष आर्द्रता (ऑपरेटिंग) | 5% - 85% |
| कनेक्टर का प्रकार | QSFP56 (SFF-8665 के अनुरूप) |
| प्रबंधन इंटरफ़ेस | I2C (SFF-8636) |
| डिजिटल डायग्नोस्टिक्स (डीडीएम) | Tx/Rx शक्ति, तापमान, वोल्टेज, पूर्वाग्रह वर्तमान |
| विनियामक | सीबी, सीटीयूवीयूएस, सीई, एफसीसी क्लास ए, आईसीईएस, आरसीएम, वीसीसीआई, क्लास 1 लेजर |
| लंबाई (H015V) | 15 मीटर |
चयन मार्गदर्शिका
| आदेश भाग संख्या | विवरण | लम्बाई |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 मीटर |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 मीटर |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 मीटर |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 मीटर |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 मीटर |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 मीटर |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 मीटर |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 मीटर |
अन्य लंबाई या कस्टम विकल्पों के लिए, कृपया हमारी बिक्री टीम से संपर्क करें।
लाभ
- विस्तारित पहुंचःनिष्क्रिय तांबे के डीएसी की तुलना में काफी लंबा, 100 मीटर तक
- कम बिजली की खपतः50.0W प्रति छोर कुल डेटा केंद्र बिजली बजट को कम करता है
- लचीला दर चयन:दर चयन के माध्यम से NRZ (EDR) और PAM4 (HDR) दोनों मोड का समर्थन करता है
- मजबूत सिग्नल अखंडता:प्रोग्राम करने योग्य इक्वेलाइजेशन और रीटाइमिंग विश्वसनीय लिंक प्रदर्शन सुनिश्चित करते हैं
- आसान तैनाती:गर्म-प्लग करने योग्य QSFP56 फॉर्म फैक्टर पुश-प्लग लॉक के साथ
सेवा एवं सहायता
एक अधिकृत NVIDIA Mellanox भागीदार के रूप में, हांगकांग स्टारसर्ज समूह प्रदान करता हैः
- इनफिनिबैंड और ईथरनेट कपड़े डिजाइन के लिए तकनीकी पूर्व बिक्री परामर्श
- वास्तविक समय में ट्रैकिंग और सीमा शुल्क निकासी समर्थन के साथ वैश्विक रसद
- विनिर्माण दोषों के विरुद्ध मानक 1 वर्ष की गारंटी
- NVIDIA स्विच और एडाप्टर प्लेटफार्मों के लिए फर्मवेयर संगतता सलाह
- ई-मेल या फोन के माध्यम से बहुभाषी सहायता (अंग्रेजी, मंदारिन, कैंटोनीज़)
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: एओसी और डीएसी में क्या अंतर है?
एः एक एओसी (सक्रिय ऑप्टिकल केबल) निष्क्रिय तांबे के डीएसी (आमतौर पर ≤5 मीटर) की तुलना में अधिक दूरी (100 मीटर तक) प्राप्त करने के लिए एकीकृत ट्रांससीवर के साथ ऑप्टिकल फाइबर का उपयोग करता है,जबकि कम वजन और बेहतर ईएमआई प्रतिरक्षा प्रदान करता है.
प्रश्न: क्या मैं इस केबल का उपयोग 100G या 40G स्विच के साथ कर सकता हूँ?
उत्तरः हाँ, यह 100G या 40G अनुप्रयोगों के लिए NRZ मोड (25.78125 Gb/s) में संचालित हो सकता है, लेकिन यह 200G PAM4 के लिए अनुकूलित है। दर चयन रजिस्टरों को तदनुसार कॉन्फ़िगर किया जाना चाहिए।
प्रश्न: इस केबल का मोड़ त्रिज्या क्या है?
A: न्यूनतम मोड़ त्रिज्या 30 मिमी है।
प्रश्न: क्या केबल गर्म-प्लग करने योग्य है?
उत्तर: हाँ, यह पूरी तरह से गर्म-प्लग करने योग्य है और मेजबान प्रणाली को बंद किए बिना लाइव सम्मिलन/हटाए जाने का समर्थन करता है।
संभाल करने के लिए सावधानी
- प्रदूषण को रोकने के लिए स्थापना तक कनेक्टर्स पर सुरक्षात्मक धूल के ढक्कन रखें
- कम सम्मिलन हानि सुनिश्चित करने के लिए संभोग से पहले स्वीकृत ऑप्टिकल कनेक्टर क्लीनर का प्रयोग करें
- केबल को 30 मिमी न्यूनतम मोड़ त्रिज्या से अधिक तंग करने से बचें
- स्थापना और हैंडलिंग के दौरान मानक ईएसडी सावधानियों का पालन करें
- कनेक्टर्स को न खींचें; सम्मिलित/हटाने के लिए खींच-टैब या लॉक का उपयोग करें
हांगकांग स्टारसर्ज समूह के बारे में
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेडनेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है।वायरलेस एक्सेस पॉइंटहमारी अनुभवी बिक्री और तकनीकी टीम विभिन्न उद्योगों जैसे कि सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम का समर्थन करती है।हम अनुकूलित समाधान प्रदान करते हैं, वैश्विक रसद, और बहुभाषी समर्थन - सभी विश्वसनीयता, प्रदर्शन और स्केलेबिलिटी के लिए ग्राहक-प्रथम प्रतिबद्धता पर निर्मित हैं।
प्रमुख तथ्य
- भाग संख्या:MFS1S00-H015V
- रूप कारक:QSFP56 (SFF-8665)
- डेटा दर:200Gb/s (4×50G PAM4)
- पहुंचः100 मीटर तक (OM4)
- प्रोटोकॉल:InfiniBand HDR, 200GbE
- शक्तिः5.0W प्रति छोर विशिष्ट
संगतता मैट्रिक्स
| उपकरण का प्रकार | समर्थित प्लेटफ़ॉर्म |
|---|---|
| इनफिनिबैंड स्विच | एनवीडिया क्वांटम-2, एसबी7800, एसबी7900 श्रृंखला |
| ईथरनेट स्विच | NVIDIA स्पेक्ट्रम SN3700, SN4600, SN4700 |
| एडाप्टर/डीपीयू | कनेक्टएक्स-6, कनेक्टएक्स-7, ब्लूफील्ड-2/3 |
| तृतीय पक्ष | QSFP56 से लैस स्विच 200G का समर्थन करते हैं (अनुपालन की जाँच करें) |
खरीदार चेकलिस्ट
- पुष्टि करें कि आपका स्विच/एडाप्टर पोर्ट QSFP56 और 200G PAM4 या NRZ का समर्थन करता है
- आवश्यक केबल लंबाई (H015V = 15m) की जाँच करें
- सुनिश्चित करें कि आपका सिस्टम आवश्यक प्रोटोकॉल (InfiniBand HDR या 200GbE) का समर्थन करता है
- QSFP56 मॉड्यूल के लिए बिजली बजट और शीतलन की जाँच करें
- सत्यापित कॉन्फ़िगरेशन के लिए सिस्टम स्तर की योग्यता रिपोर्ट की समीक्षा करें
