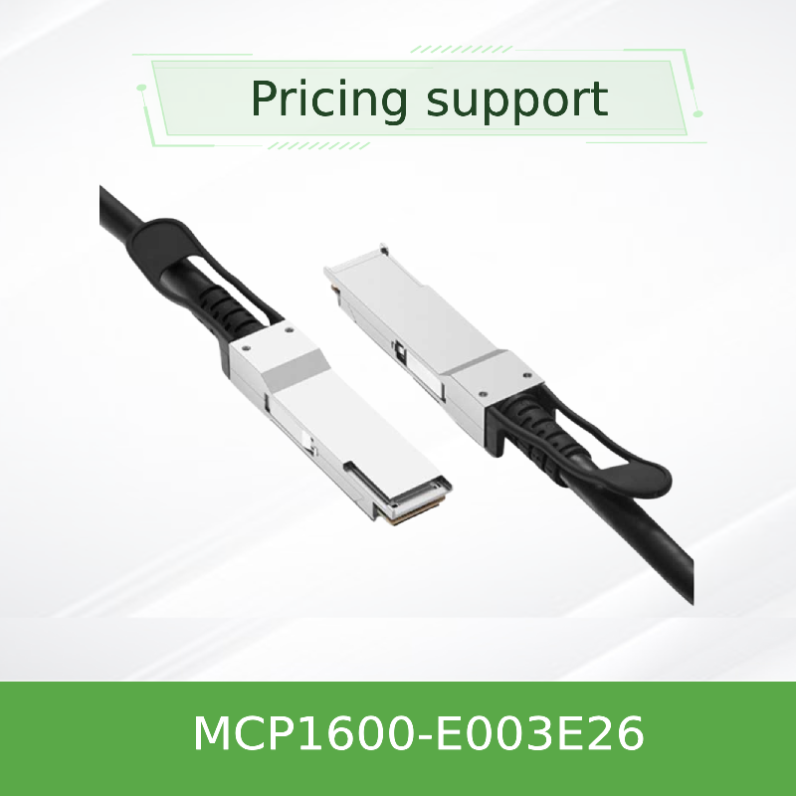

NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR निष्क्रिय तांबा केबल
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MCP1600-E003E26 |
| दस्तावेज़: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| गारंटी: | 1 वर्ष | नाम: | मेलानॉक्स DAC केबल MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG इनफिनिबैंड नेटवर्क |
|---|---|---|---|
| केबल लंबाई: | 3 मीटर | कीवर्ड: | मेलानॉक्स डीएसी केबल |
| स्थिति: | नया और मौलिक | प्रकार: | मेलानॉक्स एओसी केबल |
| उपलब्धता: | भंडार | तकनीकी: | अनिद्रा |
| प्रमुखता देना: | NVIDIA Mellanox 100G QSFP28 डीएसी केबल,InfiniBand EDR निष्क्रिय तांबा केबल,Mellanox MCP1600-E003E26 100G केबल |
||
उत्पाद विवरण
NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR पैसिव कॉपर केबल
NVIDIA Mellanox QSFP28 DAC 100Gb/s पैसिव DAC InfiniBand EDR और 100GbE के लिए - 3m, 26AWG, LSZH
उत्पाद अवलोकन
NVIDIA Mellanox MCP1600‑E003E26 एक QSFP28 पैसिव कॉपर केबल है जो चार हाई-स्पीड कॉपर पेयर पर 100Gb/s एग्रीगेट बैंडविड्थ प्रदान करता है, जिनमें से प्रत्येक 25Gb/s पर संचालित होता है। यह SFF‑8665 और SFF‑8636 मानकों के साथ पूरी तरह से अनुपालन है, हॉट-प्लग करने योग्य इंस्टॉलेशन और उत्पाद पहचान के लिए एकीकृत EEPROM के साथ I²C प्रबंधन का समर्थन करता है। केवल 0.1W की विशिष्ट बिजली खपत के साथ, यह InfiniBand EDR और 100GbE वातावरण में छोटी दूरी की लिंक (5m तक) के लिए एक अत्यंत ऊर्जा-कुशल, लागत-प्रभावी समाधान प्रदान करता है।
मुख्य विशेषताएं
- डेटा दर: 100Gb/s तक (4× 25Gb/s NRZ)
- प्रोटोकॉल समर्थन: InfiniBand EDR, 100GbE
- अल्ट्रा-लो पावर: 0.1W विशिष्ट खपत
- हॉट-प्लग करने योग्य: QSFP28 फॉर्म फैक्टर, SFF‑8665 अनुपालन
- प्रबंधन: EEPROM के साथ SFF‑8636 I²C इंटरफ़ेस
- बिट एरर रेट: Mellanox सिस्टम के साथ 1E‑15 से बेहतर
- जैकेट: LSZH (लो स्मोक जीरो हैलोजन), काला
- अनुपालन: RoHS, LF/HF PCB
प्रौद्योगिकी और डिजाइन
MCP1600‑E003E26 चार शील्डेड ट्विन-एक्सियल कॉपर पेयर का उपयोग करता है, जिनमें से प्रत्येक को उत्कृष्ट सिग्नल अखंडता के साथ 25Gb/s NRZ सिग्नलिंग का समर्थन करने के लिए इंजीनियर किया गया है। केबल में पहुंच और लचीलेपन के बीच इष्टतम संतुलन के लिए 26AWG गेज है, जिसका बाहरी व्यास 9.4mm है। LSZH जैकेट आग लगने की स्थिति में कम धुआं और शून्य हैलोजन उत्सर्जन सुनिश्चित करता है, जिससे यह सख्त सुरक्षा आवश्यकताओं वाले डेटा सेंटर वातावरण के लिए आदर्श है। प्रत्येक केबल को बॉक्स से बाहर सर्वश्रेष्ठ प्रदर्शन और स्थायित्व की गारंटी के लिए फ़ैक्टरी-परीक्षण किया जाता है।
विशिष्ट परिनियोजन
- InfiniBand EDR फैब्रिक: HPC क्लस्टर में स्विच को सर्वर और स्टोरेज से कनेक्ट करें।
- 100GbE एकत्रीकरण: टॉप-ऑफ-रैक स्विच और सर्वर के बीच छोटी दूरी की लिंक।
- डेटा सेंटर इंटरकनेक्ट: रैक के भीतर या आसन्न रैक (≤5m) के बीच लागत-प्रभावी लिंक।
- AI/ML प्रशिक्षण क्लस्टर: GPU-आधारित सिस्टम के लिए कम-विलंबता, उच्च-बैंडविड्थ कनेक्टिविटी।
अनुकूलता
स्विच: NVIDIA Mellanox Quantum, Spectrum श्रृंखला और अन्य QSFP28-सुसज्जित स्विच जो 100G InfiniBand या ईथरनेट का समर्थन करते हैं।
एडाप्टर / DPU: ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 QSFP28 पोर्ट के साथ।
प्रोटोकॉल: InfiniBand EDR (100G) और 100GbE (IEEE 802.3bj)।
अनुकूलता सिस्टम पर निर्भर है; मान्य कॉन्फ़िगरेशन के लिए सिस्टम स्तर उत्पाद योग्यता रिपोर्ट देखें।
एडाप्टर / DPU: ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 QSFP28 पोर्ट के साथ।
प्रोटोकॉल: InfiniBand EDR (100G) और 100GbE (IEEE 802.3bj)।
अनुकूलता सिस्टम पर निर्भर है; मान्य कॉन्फ़िगरेशन के लिए सिस्टम स्तर उत्पाद योग्यता रिपोर्ट देखें।
विनिर्देश
| पैरामीटर | मान |
|---|---|
| उत्पाद प्रकार | पैसिव डायरेक्ट अटैच कॉपर केबल (DAC), QSFP28 |
| डेटा दर | 100Gb/s (4× 25Gb/s NRZ) |
| वायर गेज | 26 AWG |
| केबल व्यास | 9.4 ± 0.4 mm |
| न्यूनतम बेंड रेडियस (सिंगल) | 47 mm |
| न्यूनतम बेंड रेडियस (दोहराव/असेंबली) | 94 mm |
| लंबाई सहनशीलता | ±50 mm |
| आपूर्ति वोल्टेज | 3.3V (3.135V - 3.465V) |
| बिजली की खपत | 0.1W विशिष्ट |
| विशेषता प्रतिबाधा | 100Ω (90-110Ω रेंज) |
| प्रसार विलंब | 4.5 ns/m (सूचनात्मक) |
| ऑपरेटिंग केस तापमान | 0 °C से 70 °C |
| भंडारण तापमान | ‑40 °C से 85 °C |
| सापेक्ष आर्द्रता (ऑपरेटिंग) | 5% - 85% |
| बिट एरर रेट (BER) | < 1E‑15 Mellanox सिस्टम के साथ |
| जैकेट सामग्री | LSZH (लो स्मोक जीरो हैलोजन), काला |
| कनेक्टर प्रकार | QSFP28 (SFF‑8665 अनुपालन) |
| प्रबंधन इंटरफ़ेस | EEPROM के साथ I²C (SFF‑8636) |
| अनुपालन | RoHS, LF/HF PCB |
| लंबाई (E003E26) | 3 मीटर |
चयन गाइड
| ऑर्डरिंग पार्ट नंबर | विवरण | लंबाई | AWG |
|---|---|---|---|
| MCP1600‑E00AE30 | 100G QSFP28 DAC, IB EDR | 0.5 m | 30 |
| MCP1600‑E001E30 | 100G QSFP28 DAC, IB EDR | 1.0 m | 30 |
| MCP1600‑E01AE30 | 100G QSFP28 DAC, IB EDR | 1.5 m | 30 |
| MCP1600‑E002E30 | 100G QSFP28 DAC, IB EDR | 2.0 m | 30 |
| MCP1600‑E02AE26 | 100G QSFP28 DAC, IB EDR | 2.5 m | 26 |
| MCP1600‑E003E26 | 100G QSFP28 DAC, IB EDR | 3.0 m | 26 |
| MCP1600‑E004E26 | 100G QSFP28 DAC, IB EDR | 4.0 m | 26 |
| MCP1600‑E005E26 | 100G QSFP28 DAC, IB EDR | 5.0 m | 26 |
नोट: 5m से अधिक की लंबाई के लिए, कृपया सक्रिय ऑप्टिकल केबल (AOC) विकल्पों के लिए हमारी बिक्री टीम से संपर्क करें।
लाभ
- लागत-प्रभावी: छोटी दूरी की लिंक के लिए ऑप्टिकल ट्रांससीवर की तुलना में काफी कम लागत।
- अल्ट्रा-लो पावर: 0.1W खपत समग्र डेटा सेंटर पावर बजट को कम करती है।
- कम विलंबता: पैसिव कॉपर न्यूनतम प्रसार विलंब (4.5 ns/m) प्रदान करता है।
- विश्वसनीय प्रदर्शन: Mellanox सिस्टम के साथ 1E‑15 से बेहतर BER।
- आसान परिनियोजन: पुश-पुल लैच के साथ हॉट-प्लग करने योग्य QSFP28 फॉर्म फैक्टर।
सेवा और समर्थन
एक अधिकृत NVIDIA Mellanox भागीदार के रूप में, हांगकांग स्टारसर्ज ग्रुप प्रदान करता है:
- InfiniBand और ईथरनेट फैब्रिक डिजाइन के लिए तकनीकी प्री-सेल्स परामर्श।
- वास्तविक समय ट्रैकिंग और सीमा शुल्क निकासी समर्थन के साथ वैश्विक लॉजिस्टिक्स।
- 1-वर्ष की सीमित हार्डवेयर वारंटी जो भागों की मरम्मत या प्रतिस्थापन को कवर करती है।
- NVIDIA स्विच और एडाप्टर प्लेटफार्मों के लिए फर्मवेयर/अनुकूलता सलाह।
- ईमेल या फोन के माध्यम से बहुभाषी समर्थन (अंग्रेजी, मंदारिन, कैंटोनीज़)।
अक्सर पूछे जाने वाले प्रश्न
Q: DAC और AOC में क्या अंतर है?
A: एक DAC (डायरेक्ट अटैच कॉपर केबल) छोटी दूरी की लिंक (5m तक) के लिए पैसिव कॉपर पेयर का उपयोग करता है, जबकि एक AOC (एक्टिव ऑप्टिकल केबल) लंबी दूरी (100m तक) के लिए एकीकृत ट्रांससीवर के साथ ऑप्टिकल फाइबर का उपयोग करता है। DAC छोटी लिंक के लिए अधिक लागत-प्रभावी होते हैं।
Q: क्या मैं इस केबल का उपयोग 40G या 25G पोर्ट के साथ कर सकता हूँ?
A: केबल 100G (4×25G) ऑपरेशन के लिए अनुकूलित है। उचित लेन कॉन्फ़िगरेशन के बिना यह 40G या 25G केवल पोर्ट के साथ संगत नहीं हो सकता है।
Q: इस केबल के लिए न्यूनतम बेंड रेडियस क्या है?
A: सिंगल बेंड रेडियस 47 mm है। दोहराव या असेंबली बेंड के लिए, न्यूनतम रेडियस 94 mm है।
Q: क्या केबल हॉट-प्लग करने योग्य है?
A: हाँ, यह पूरी तरह से हॉट-प्लग करने योग्य है और होस्ट सिस्टम को पावर डाउन किए बिना लाइव इंसर्शन/रिमूवल का समर्थन करता है।
Q: क्या वारंटी प्रदान की जाती है?
A: Mellanox LinkX DAC में 1-वर्ष की सीमित हार्डवेयर वारंटी शामिल है जो भागों की मरम्मत या प्रतिस्थापन को कवर करती है।
हैंडलिंग सावधानियां
- संदूषण को रोकने के लिए इंस्टॉलेशन तक कनेक्टर्स पर सुरक्षात्मक धूल कैप रखें।
- निर्दिष्ट न्यूनतम बेंड रेडियस (47 mm सिंगल, 94 mm दोहराव) से अधिक कसकर केबल को मोड़ने से बचें।
- कनेक्टर्स पर न खींचे; इंसर्शन/रिमूवल के लिए पुल-टैब या लैच का उपयोग करें।
- इंस्टॉलेशन और हैंडलिंग के दौरान मानक ESD सावधानियों का पालन करें।
- सुनिश्चित करें कि केबल अत्यधिक तनाव या कुचलने वाले बलों के अधीन नहीं है।
हांगकांग स्टारसर्ज ग्रुप के बारे में
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेडनेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम इंटीग्रेशन समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 से, हमने दुनिया भर के ग्राहकों को स्विच, NIC, वायरलेस एक्सेस पॉइंट, कंट्रोलर, केबल और ऑप्टिकल मॉड्यूल सहित नेटवर्किंग उपकरण प्रदान किए हैं। हमारी अनुभवी बिक्री और तकनीकी टीमें सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम जैसे विविध उद्योगों का समर्थन करती हैं। हम अनुकूलित समाधान, वैश्विक लॉजिस्टिक्स और बहुभाषी समर्थन प्रदान करते हैं - यह सब विश्वसनीयता, प्रदर्शन और मापनीयता के प्रति ग्राहक-प्रथम प्रतिबद्धता पर आधारित है।
मुख्य तथ्य
भाग संख्या: MCP1600‑E003E26
फॉर्म फैक्टर: QSFP28 (SFF‑8665)
डेटा दर: 100Gb/s (4×25G NRZ)
लंबाई: 3.0 m
वायर गेज: 26 AWG
प्रोटोकॉल: InfiniBand EDR, 100GbE
पावर: 0.1W विशिष्ट
जैकेट: LSZH, काला
फॉर्म फैक्टर: QSFP28 (SFF‑8665)
डेटा दर: 100Gb/s (4×25G NRZ)
लंबाई: 3.0 m
वायर गेज: 26 AWG
प्रोटोकॉल: InfiniBand EDR, 100GbE
पावर: 0.1W विशिष्ट
जैकेट: LSZH, काला
अनुकूलता मैट्रिक्स
| डिवाइस प्रकार | समर्थित प्लेटफ़ॉर्म |
|---|---|
| InfiniBand स्विच | NVIDIA Mellanox Quantum, SB7800, SB7900 श्रृंखला |
| ईथरनेट स्विच | NVIDIA Mellanox Spectrum SN2000, SN3000, SN4000 श्रृंखला |
| एडाप्टर / DPU | ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 |
| तृतीय-पक्ष | QSFP28-सुसज्जित स्विच जो 100G का समर्थन करते हैं (अनुपालन सत्यापित करें) |
खरीदार चेकलिस्ट
- पुष्टि करें कि आपका स्विच/एडाप्टर पोर्ट QSFP28 और 100G NRZ का समर्थन करता है।
- आवश्यक केबल लंबाई सत्यापित करें (E003E26 = 3.0m)।
- सुनिश्चित करें कि आपका सिस्टम आवश्यक प्रोटोकॉल (InfiniBand EDR या 100GbE) का समर्थन करता है।
- जांचें कि केबल गेज (26 AWG) आपकी यांत्रिक रूटिंग आवश्यकताओं को पूरा करता है।
- मान्य कॉन्फ़िगरेशन के लिए सिस्टम स्तर योग्यता रिपोर्ट की समीक्षा करें।
