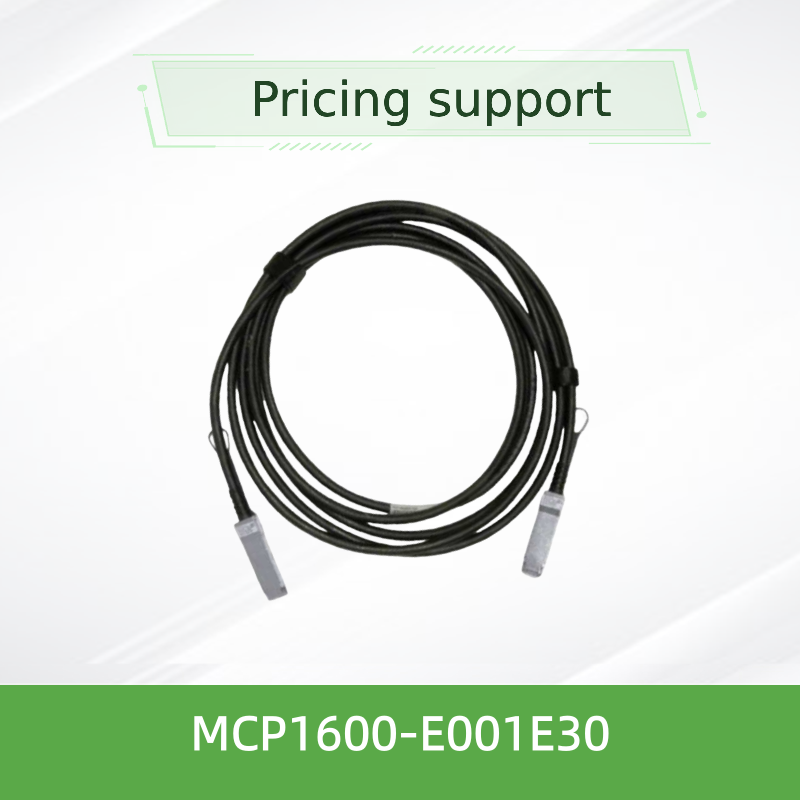

मेलनॉक्स स्विच के लिए 100G QSFP28 डायरेक्ट अटैक कॉपर केबल MCP1600-E001E30 1m
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | एमसीपी1600-ई001ई30 |
| दस्तावेज़: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | तकनीकी: | अनिद्रा |
| प्रकार: | मेलानॉक्स एओसी केबल | केबल लंबाई: | 3 मीटर |
| नाम: | मेलानॉक्स DAC केबल MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG इनफिनिबैंड नेटवर्क | कीवर्ड: | मेलानॉक्स डीएसी केबल |
| प्रमुखता देना: | मेलनॉक्स के लिए 100G QSFP28 डीएसी केबल,Mellanox स्विच संगत QSFP28 केबल,1m QSFP28 प्रत्यक्ष संलग्न तांबे केबल |
||
उत्पाद विवरण
NVIDIA Mellanox QSFP28 DAC 100Gb/s केबल
MCP1600‐E001E30 100G QSFP28 डायरेक्ट अटैच कॉपर केबल - इनफिनिबैंड EDR और 100GbE के लिए निष्क्रिय डीएसी 1m, 30AWG, LSZH
उत्पाद का अवलोकन
दNVIDIA Mellanox MCP1600-E001E30एक क्यूएसएफपी 28 निष्क्रिय तांबा केबल है जो चार उच्च गति तांबा जोड़े पर 100Gb/s कुल बैंडविड्थ प्रदान करता है, प्रत्येक 25Gb/s पर काम करता है। यह पूरी तरह से SFF‐8665 और SFF‐8636 मानकों के अनुरूप है,उत्पाद पहचान के लिए एकीकृत EEPROM के साथ गर्म-प्लग करने योग्य स्थापना और I2C प्रबंधन का समर्थन करना. केवल 0.1W की एक विशिष्ट बिजली की खपत के साथ, यह InfiniBand EDR और 100GbE वातावरणों में लघु-दायरा लिंक (5 मीटर तक) के लिए एक अत्यंत ऊर्जा-कुशल, लागत-प्रभावी समाधान प्रदान करता है।
प्रमुख विशेषताएं
- डेटा दर:100Gb/s तक (4* 25Gb/s NRZ)
- प्रोटोकॉल समर्थन:InfiniBand EDR, 100GbE
- अल्ट्रा-लो पावरः0.1W विशिष्ट खपत
- गर्म-प्लग करने योग्य:QSFP28 फॉर्म फैक्टर, SFF-8665 के अनुरूप
- प्रबंधन:EEPROM के साथ SFF‐8636 I2C इंटरफ़ेस
- बिट त्रुटि दरःMellanox सिस्टम के साथ 1E-15 से बेहतर
- जैकेट:एलएसजेडएच (लो स्मोक जीरो हलोजन), काला
- अनुपालन:RoHS, LF/HF पीसीबी
प्रौद्योगिकी और डिजाइन
MCP1600‐E001E30 चार आश्रित द्वि-अक्षीय तांबे की जोड़ी का उपयोग करता है, प्रत्येक उत्कृष्ट संकेत अखंडता के साथ 25Gb/s NRZ सिग्नलिंग का समर्थन करने के लिए इंजीनियर किया गया है।संकीर्ण स्थानों में अधिकतम लचीलापन के लिए केबल में 30AWG गेज हैLSZH जैकेट आग के मामले में कम धुआं और शून्य हेलोजन उत्सर्जन सुनिश्चित करता है, जिससे यह सख्त सुरक्षा आवश्यकताओं वाले डेटा सेंटर वातावरण के लिए आदर्श है।प्रत्येक केबल का कारखाने में परीक्षण किया जाता है ताकि सबसे अच्छा प्रदर्शन और स्थायित्व सुनिश्चित किया जा सके.
विशिष्ट तैनाती
- InfiniBand EDR कपड़ेःएचपीसी क्लस्टर में सर्वर और भंडारण के लिए स्विच कनेक्ट करें
- 100GbE संचयनःटॉप-ऑफ-रैक स्विच और सर्वर के बीच शॉर्ट-रेंज लिंक
- डाटा सेंटर इंटरकनेक्टःरैक के भीतर या आसन्न रैक के बीच लागत प्रभावी लिंक (≤5m)
- एआई/एमएल प्रशिक्षण समूह:GPU आधारित प्रणालियों के लिए कम विलंबता, उच्च बैंडविड्थ कनेक्टिविटी
संगतता
स्विच:NVIDIA Mellanox क्वांटम, स्पेक्ट्रम सीरीज़ और अन्य QSFP28 से लैस स्विच जो 100G InfiniBand या ईथरनेट का समर्थन करते हैं।
एडाप्टर/डीपीयूःकनेक्टएक्स‐5, कनेक्टएक्स‐6, कनेक्टएक्स‐7, ब्लूफील्ड‐2/3 QSFP28 पोर्ट के साथ।
प्रोटोकॉल:InfiniBand EDR (100G) और 100GbE (IEEE 802.3bj)
संगतता प्रणाली पर निर्भर है; सत्यापित विन्यासों के लिए सिस्टम स्तर की उत्पाद योग्यता रिपोर्ट देखें।
विनिर्देश
| पैरामीटर | मूल्य |
|---|---|
| उत्पाद का प्रकार | निष्क्रिय प्रत्यक्ष संलग्न तांबे केबल (DAC), QSFP28 |
| डेटा दर | 100Gb/s (4* 25Gb/s NRZ) |
| तार गेज | 30 AWG |
| केबल व्यास | 7.1 ± 0.35 मिमी |
| न्यूनतम घुमावदार त्रिज्या (एकल) | 35.5 मिमी |
| न्यूनतम घुमावदार त्रिज्या (दोहराने योग्य/समारोह) | 71 मिमी |
| लंबाई सहिष्णुता | ±25 मिमी |
| आपूर्ति वोल्टेज | 3.3V (3.135V ️ 3.465V) |
| बिजली की खपत | 0.1W विशिष्ट |
| विशेषता प्रतिबाधा | 100Ω (90 ≈ 110Ω रेंज) |
| फैलाव में देरी | 4.5 एनएस/एम (सूचनात्मक) |
| ऑपरेटिंग केस का तापमान | 0 से 70 °C |
| भंडारण तापमान | -40 °C से 85 °C तक |
| सापेक्ष आर्द्रता (ऑपरेटिंग) | ५% ८५% |
| बिट त्रुटि दर (बीईआर) | < 1E-15 Mellanox सिस्टम के साथ |
| जैकेट सामग्री | एलएसजेडएच (लो स्मोक जीरो हैलोजन), काला |
| कनेक्टर का प्रकार | QSFP28 (SFF-8665 के अनुरूप) |
| प्रबंधन इंटरफ़ेस | EEPROM के साथ I2C (SFF-8636) |
| अनुपालन | RoHS, LF/HF पीसीबी |
| लंबाई (E001E30) | 1 मीटर |
चयन मार्गदर्शिका
| आदेश भाग संख्या | विवरण | लम्बाई | AWG |
|---|---|---|---|
| MCP1600-E00AE30 | 100G QSFP28 DAC, IB EDR | 0.5 मीटर | 30 |
| MCP1600-E001E30 | 100G QSFP28 DAC, IB EDR | 1.0 मीटर | 30 |
| MCP1600-E01AE30 | 100G QSFP28 DAC, IB EDR | 1.5 मीटर | 30 |
| MCP1600-E002E30 | 100G QSFP28 DAC, IB EDR | 2.0 मीटर | 30 |
| MCP1600-E02AE26 | 100G QSFP28 DAC, IB EDR | 2.5 मीटर | 26 |
| MCP1600-E003E26 | 100G QSFP28 DAC, IB EDR | 3.0 मीटर | 26 |
| MCP1600-E004E26 | 100G QSFP28 DAC, IB EDR | 4.0 मीटर | 26 |
| MCP1600-E005E26 | 100G QSFP28 DAC, IB EDR | 5.0 मीटर | 26 |
नोटः 5 मीटर से अधिक लंबाई के लिए, कृपया सक्रिय ऑप्टिकल केबल (एओसी) विकल्पों के लिए हमारी बिक्री टीम से संपर्क करें।
लाभ
- लागत प्रभावी:शॉर्ट-रेंज लिंक के लिए ऑप्टिकल ट्रांससीवर की तुलना में काफी कम लागत
- अल्ट्रा-लो पावरः0.1W की खपत डेटा सेंटर के कुल बिजली बजट को कम करती है
- कम विलंबताःनिष्क्रिय तांबा न्यूनतम प्रसार देरी (4.5 एनएस/एम) प्रदान करता है
- विश्वसनीय प्रदर्शनःMellanox प्रणालियों के साथ 1E-15 से बेहतर BER
- आसान तैनाती:गर्म-प्लग करने योग्य QSFP28 फॉर्म फैक्टर पुश-प्लग लॉक के साथ
सेवा एवं सहायता
एक अधिकृत NVIDIA Mellanox भागीदार के रूप में, हांगकांग स्टारसर्ज समूह प्रदान करता हैः
- इनफिनिबैंड और ईथरनेट कपड़े डिजाइन के लिए तकनीकी पूर्व-बिक्री परामर्श
- वास्तविक समय ट्रैकिंग और सीमा शुल्क निकासी समर्थन के साथ वैश्विक रसद
- भागों की मरम्मत या प्रतिस्थापन को कवर करने वाली 1 वर्ष की सीमित हार्डवेयर वारंटी
- NVIDIA स्विच और एडाप्टर प्लेटफार्मों के लिए फर्मवेयर/सहयोगिता सलाह
- ई-मेल या फोन के माध्यम से बहुभाषी सहायता (अंग्रेजी, मंदारिन, कैंटोनीज़)
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: डीएसी और एओसी में क्या अंतर है?
A: एक DAC (Direct Attach Copper Cable) कम दूरी के लिंक (5 मीटर तक) के लिए निष्क्रिय तांबे की जोड़ी का उपयोग करता है,जबकि एक एओसी (सक्रिय ऑप्टिकल केबल) लंबी दूरी (100 मीटर तक) के लिए एकीकृत ट्रांससीवर के साथ ऑप्टिकल फाइबर का उपयोग करता है. डीएसी छोटे लिंक के लिए अधिक लागत प्रभावी हैं।
प्रश्न: क्या मैं इस केबल का उपयोग 40G या 25G पोर्ट के साथ कर सकता हूँ?
उत्तर: केबल 100G (4*25G) संचालन के लिए अनुकूलित है। यह उचित लेन विन्यास के बिना 40G या 25G केवल बंदरगाहों के साथ संगत नहीं हो सकता है।
प्रश्न: इस केबल के लिए न्यूनतम मोड़ त्रिज्या क्या है?
उत्तर: एकल मोड़ का त्रिज्या 35.5 मिमी है। दोहराव या संयोजन मोड़ के लिए न्यूनतम त्रिज्या 71 मिमी है।
प्रश्न: क्या केबल गर्म-प्लग किया जा सकता है?
उत्तर: हाँ, यह पूरी तरह से गर्म-प्लग करने योग्य है और मेजबान प्रणाली को बंद किए बिना लाइव सम्मिलन/हटाए जाने का समर्थन करता है।
प्रश्न: क्या गारंटी दी जाती है?
A: Mellanox LinkX DAC में 1 वर्ष की सीमित हार्डवेयर वारंटी शामिल है जो भागों की मरम्मत या प्रतिस्थापन को कवर करती है।
संभाल करने के लिए सावधानी
- प्रदूषण को रोकने के लिए स्थापना तक कनेक्टर्स पर सुरक्षात्मक धूल के ढक्कन रखें
- निर्दिष्ट न्यूनतम मोड़ त्रिज्या (35.5 मिमी एकल, 71 मिमी दोहराव) से अधिक केबल झुकने से बचें
- कनेक्टर्स को न खींचें; सम्मिलित/हटाए जाने के लिए खींच-टैब या लॉक का प्रयोग करें
- स्थापना और हैंडलिंग के दौरान मानक ईएसडी सावधानियों का पालन करें
- सुनिश्चित करें कि केबल अत्यधिक तनाव या कुचल बलों के अधीन नहीं है
हांगकांग स्टारसर्ज समूह के बारे में
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेडनेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 के बाद से, हम स्विच, एनआईसी,वायरलेस एक्सेस पॉइंटहमारी अनुभवी बिक्री और तकनीकी टीम विभिन्न उद्योगों जैसे कि सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम का समर्थन करती है।हम अनुकूलित समाधान प्रदान करते हैं, वैश्विक रसद, और बहुभाषी समर्थन ¥ सभी विश्वसनीयता, प्रदर्शन और स्केलेबिलिटी के लिए ग्राहक-प्रथम प्रतिबद्धता पर निर्मित हैं।
प्रमुख तथ्य
भाग संख्या:MCP1600-E001E30
रूप कारक:QSFP28 (SFF-8665)
डेटा दर:100Gb/s (4*25G NRZ)
लम्बाईः1.0 मीटर
तार गेजः30 AWG
प्रोटोकॉल:InfiniBand EDR, 100GbE
शक्तिः0.1W विशिष्ट
जैकेट:LSZH, काला
संगतता मैट्रिक्स
| उपकरण का प्रकार | समर्थित प्लेटफ़ॉर्म |
|---|---|
| इनफिनिबैंड स्विच | NVIDIA Mellanox क्वांटम, SB7800, SB7900 श्रृंखला |
| ईथरनेट स्विच | NVIDIA Mellanox स्पेक्ट्रम SN2000, SN3000, SN4000 श्रृंखला |
| एडाप्टर/डीपीयू | कनेक्टएक्स-५, कनेक्टएक्स-६, कनेक्टएक्स-७, ब्लूफील्ड-२/३ |
| तीसरा पक्ष | QSFP28 से लैस स्विच जो 100G का समर्थन करते हैं (अनुपालन सत्यापित करें) |
खरीदार चेकलिस्ट
- पुष्टि करें कि आपका स्विच/एडाप्टर पोर्ट QSFP28 और 100G NRZ का समर्थन करता है
- आवश्यक केबल लंबाई की जाँच करें (E001E30 = 1.0m)
- सुनिश्चित करें कि आपका सिस्टम आवश्यक प्रोटोकॉल (InfiniBand EDR या 100GbE) का समर्थन करता है
- जांचें कि केबल गेज (30 AWG) आपके यांत्रिक रूटिंग आवश्यकताओं को पूरा करता है
- सत्यापित कॉन्फ़िगरेशन के लिए सिस्टम स्तर की योग्यता रिपोर्ट की समीक्षा करें
