NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC 100GbE एक्टिव ऑप्टिकल केबल
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFA1A00-C015 |
| दस्तावेज़: | MFA1A00-xxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | समय सीमा: | स्टॉक के अनुसार |
| तकनीकी: | ईथरनेट | अधिकतम गति: | 100gbe |
| लंबाई: | 15 | कनेक्टर प्रकार: | QSFP28 |
| प्रमुखता देना: | NVIDIA QSFP28 एक्टिव ऑप्टिकल केबल,100GbE MMF ऑप्टिकल केबल,वारंटी के साथ NVIDIA 100G AOC |
||
उत्पाद विवरण

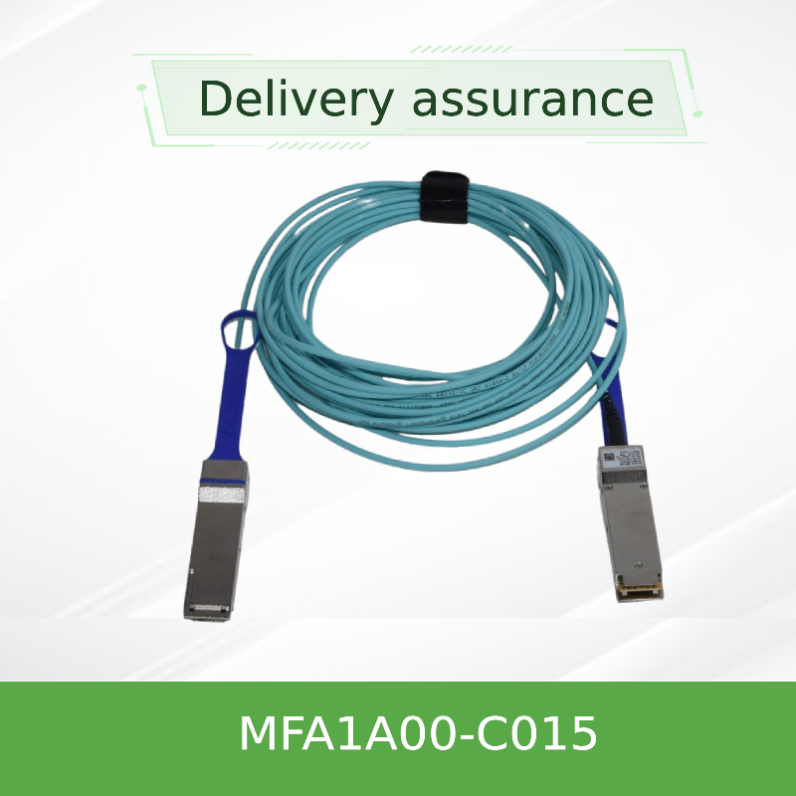

NVIDIA MFA1A00-C015 100G QSFP28 MMF एओसी
उच्च प्रदर्शन 100Gb/s QSFP28 सक्रिय ऑप्टिकल केबल डेटा केंद्रों में लघु से मध्यम दूरी के इंटरकनेक्ट के लिए डिज़ाइन किया गया है, जो 100 गीगाबिट ईथरनेट और InfiniBand EDR सिस्टम का समर्थन करता है।
उत्पाद का अवलोकन
NVIDIA MFA1A00-C015 एक QSFP28 VCSEL आधारित सक्रिय ऑप्टिकल केबल है जो मल्टीमोड फाइबर पर 100Gb / s कुल बैंडविड्थ प्रदान करता है। यह प्रत्येक छोर पर चार स्वतंत्र ऑप्टिकल ट्रांससीवरों को एकीकृत करता है,प्रत्येक 25 तक काम कर रहा है.78Gb/s NRZ मॉड्यूलेशन के साथ। SFF-8665 और SFF-8636 मानकों के साथ पूरी तरह से संगत, यह केबल केवल 2 की विशिष्ट बिजली की खपत के साथ गर्म-प्लग करने योग्य स्थापना और I2C प्रबंधन का समर्थन करता है।2W प्रति छोर.
प्रमुख विशेषताएं
- डाटा दर: 100Gb/s तक (4× 25.78Gb/s NRZ)
- प्रोटोकॉल समर्थनः 100GbE, InfiniBand EDR
- पहुंचः मल्टीमोड फाइबर पर 100 मीटर तक
- कम शक्तिः 2.2W विशिष्ट प्रति अंत (रिटाइमिंग के साथ)
- गर्म प्लग करने योग्य QSFP28 फॉर्म फैक्टर, SFF-8665 के अनुरूप
- डिजिटल डायग्नोस्टिक निगरानी के साथ SFF-8636 I2C इंटरफ़ेस
- प्रोग्राम करने योग्य आरएक्स आउटपुट आयाम और पूर्व जोर, Tx इनपुट इक्वेलाइज़र
- RoHS अनुरूप, लेजर सुरक्षा वर्ग 1
प्रौद्योगिकी और डिजाइन
MFA1A00-C015 850nm तरंग दैर्ध्य पर VCSEL तकनीक का उपयोग करता है जो उच्च गति वाले मल्टीमोड फाइबर के साथ जुड़ा हुआ है। प्रत्येक लेन में ट्रांसमिट और रिसीव दोनों मार्गों के लिए स्वतंत्र रीटाइमिंग सुविधाएं हैं,बेहतर संकेत अखंडता को सक्षमइस केबल में ऑप्टिकल पावर, तापमान, वोल्टेज और पक्षपात वर्तमान की वास्तविक समय ट्रैकिंग के लिए डिजिटल डायग्नोस्टिक मॉनिटरिंग शामिल है।प्रोग्राम करने योग्य Tx समानांतर और Rx आउटपुट आयाम/पूर्व जोर विभिन्न मेजबान बोर्ड स्थितियों के लिए ठीक-ठीक समायोजन की अनुमति देता है. LSZH जैकेट डाटा सेंटर वातावरण में सुरक्षा सुनिश्चित करता है।
विशिष्ट तैनाती
- 100GbE डाटा सेंटरः सर्वर और स्टोरेज सिस्टम से टॉप-ऑफ-रैक स्विच कनेक्ट करें
- InfiniBand EDR कपड़े: कम विलंबता इंटरकनेक्ट की आवश्यकता वाले उच्च प्रदर्शन कंप्यूटिंग क्लस्टर
- क्लाउड सेवा प्रदाताः सार्वजनिक और निजी क्लाउड के लिए लागत प्रभावी 100G कनेक्टिविटी
- एआई/एमएल प्रशिक्षण समूहः GPU आधारित प्रणालियों के लिए उच्च बैंडविड्थ, कम विलंबता कनेक्शन
- एंटरप्राइज़ कैंपस नेटवर्कः वितरण और कोर स्विच के बीच एग्रीगेशन लिंक
संगतता
स्विच: एनवीआईडीआईए स्पेक्ट्रम श्रृंखला, एनवीआईडीआईए क्वांटम श्रृंखला, और अन्य क्यूएसएफपी 28 से लैस स्विच 100GbE या InfiniBand EDR का समर्थन करते हैं।
एडाप्टर/डीपीयूः कनेक्टएक्स-5, कनेक्टएक्स-6, कनेक्टएक्स-7, ब्लूफील्ड-2/3 QSFP28 पोर्ट के साथ।
प्रोटोकॉलः 100GbE (IEEE 802.3bm) और InfiniBand EDR।
संगतता प्रणाली पर निर्भर है; सत्यापित विन्यासों के लिए सिस्टम स्तर की उत्पाद योग्यता रिपोर्ट देखें।
विनिर्देश
| पैरामीटर | मूल्य |
|---|---|
| उत्पाद का प्रकार | सक्रिय ऑप्टिकल केबल (AOC), QSFP28 |
| डेटा दर | 100Gb/s (4× 25.78Gb/s NRZ) |
| फाइबर का प्रकार | मल्टीमोड (एमएमएफ) |
| तरंगदैर्ध्य | 850 एनएम वीसीएसईएल |
| पहुंच (OM3/OM4) | 100 मीटर तक |
| आपूर्ति वोल्टेज | 3.3V (3.135V - 3.465V) |
| पावर डिस्पैशन (प्रति छोर, कोई रीटाइमिंग नहीं) | 1.5W विशिष्ट / 1.8W अधिकतम |
| पावर डिस्पैशन (प्रति छोर, रीटाइमिंग के साथ) | 2.2W विशिष्ट / 2.5W अधिकतम |
| ऑपरेटिंग केस का तापमान | 0 से 70 °C |
| भंडारण तापमान | -40 °C से 85 °C तक |
| सापेक्ष आर्द्रता (ऑपरेटिंग) | 5% - 85% |
| कनेक्टर का प्रकार | QSFP28 (SFF-8665 के अनुरूप) |
| प्रबंधन इंटरफ़ेस | डीडीएम के साथ आई2सी (एसएफएफ-8636) |
| डिजिटल डायग्नोस्टिक्स (डीडीएम) | Tx/Rx शक्ति, तापमान, वोल्टेज, पूर्वाग्रह वर्तमान |
| बिट त्रुटि दर (बीईआर) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| विनियामक | सीबी, सीटीयूवीयूएस, सीई, एफसीसी क्लास ए, आईसीईएस, आरसीएम, वीसीसीआई, क्लास 1 लेजर |
| लंबाई (C015) | 15 मीटर |
बिजली की खपत रीटाइमिंग कॉन्फ़िगरेशन के आधार पर भिन्न होती है। कम बिट दरों (रिटाइमिंग के बिना) के लिए, बिजली की खपत कम हो जाती है।
चयन मार्गदर्शिका
| आदेश भाग संख्या | विवरण | लम्बाई | प्रोटोकॉल |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 मीटर | इन्फिनिबैंड ईडीआर |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 मीटर | इन्फिनिबैंड ईडीआर |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 मीटर | इन्फिनिबैंड ईडीआर |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 मीटर | इन्फिनिबैंड ईडीआर |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 मीटर | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 मीटर | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 मीटर | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 मीटर | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 मीटर | 100GbE |
InfiniBand EDR वेरिएंट के लिए, MFA1A00-Exxx श्रृंखला का उपयोग करें। 100GbE के लिए, MFA1A00-Cxxx श्रृंखला का उपयोग करें। अन्य लंबाई अनुरोध पर उपलब्ध हैं।
लाभ
- विस्तारित पहुंचः निष्क्रिय तांबे के डीएसी से काफी अधिक, 100 मीटर तक
- कम बिजली की खपतः 2.2W प्रति छोर कुल डेटा सेंटर बिजली बजट को कम करता है
- लचीला दर समर्थनः चयन योग्य रीटाइमिंग दोनों 25G और कम बिट दरों का समर्थन करता है
- मजबूत सिग्नल अखंडताः प्रोग्राम करने योग्य समानांतर और पुनः समय सुनिश्चित करता है विश्वसनीय लिंक प्रदर्शन
- आसान तैनातीः गर्म-प्लग करने योग्य QSFP28 फॉर्म फैक्टर पुश-पुल लॉक के साथ
- डिजिटल डायग्नोस्टिक्सः लिंक स्वास्थ्य और प्रदर्शन की वास्तविक समय की निगरानी
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: एओसी और डीएसी में क्या अंतर है?
एः एक एओसी (सक्रिय ऑप्टिकल केबल) निष्क्रिय तांबे के डीएसी (आमतौर पर ≤5 मीटर) की तुलना में अधिक दूरी (100 मीटर तक) प्राप्त करने के लिए एकीकृत ट्रांससीवर के साथ ऑप्टिकल फाइबर का उपयोग करता है,जबकि कम वजन और बेहतर ईएमआई प्रतिरक्षा प्रदान करता है.
प्रश्न: क्या मैं इस केबल का उपयोग इन्फिनीबैंड ईडीआर स्विच के साथ कर सकता हूँ?
A: हाँ, MFA1A00 श्रृंखला InfiniBand EDR (E- श्रृंखला) और 100GbE (C- श्रृंखला) दोनों का समर्थन करती है। EDR के लिए, MFA1A00-EXXX वेरिएंट का उपयोग करें।
प्रश्नः सी-सीरीज़ और ई-सीरीज़ में क्या अंतर है?
उत्तरः सी-सीरीज़ को 100GbE अनुप्रयोगों के लिए अनुकूलित किया गया है, जबकि ई-सीरीज़ को InfiniBand EDR के लिए अनुकूलित किया गया है। दोनों एक ही भौतिक हार्डवेयर का उपयोग करते हैं लेकिन विभिन्न फर्मवेयर कॉन्फ़िगरेशन हो सकते हैं।
प्रश्न: इस केबल का न्यूनतम मोड़ त्रिज्या क्या है?
A: न्यूनतम मोड़ त्रिज्या 30 मिमी है।
प्रश्न: क्या केबल गर्म-प्लग करने योग्य है?
उत्तर: हाँ, यह पूरी तरह से गर्म-प्लग करने योग्य है और मेजबान प्रणाली को बंद किए बिना लाइव सम्मिलन/हटाए जाने का समर्थन करता है।
प्रश्न: रीटाइमिंग के बिना बिजली की खपत क्या है?
उत्तरः बिना रीटाइमिंग के, बिजली की खपत 1.5W प्रति छोर है, जो इसे कम गति या बिजली-संवेदनशील अनुप्रयोगों के लिए आदर्श बनाता है।
संभाल करने के लिए सावधानी
- प्रदूषण को रोकने के लिए स्थापना तक कनेक्टर्स पर सुरक्षात्मक धूल के ढक्कन रखें
- कम सम्मिलन हानि सुनिश्चित करने के लिए संभोग से पहले स्वीकृत ऑप्टिकल कनेक्टर क्लीनर का प्रयोग करें
- केबल को 30 मिमी न्यूनतम मोड़ त्रिज्या से अधिक तंग करने से बचें
- स्थापना और हैंडलिंग के दौरान मानक ईएसडी सावधानियों का पालन करें
- कनेक्टर्स को न खींचें; सम्मिलित/हटाने के लिए खींच-टैब या लॉक का उपयोग करें
हांगकांग स्टारसर्ज समूह के बारे में
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है।हम स्विच सहित नेटवर्क उपकरण के साथ दुनिया भर में ग्राहकों की सेवा की हैहमारी अनुभवी बिक्री और तकनीकी टीम विभिन्न उद्योगों जैसे कि सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा का समर्थन करती है।,हम अनुकूलित समाधान, वैश्विक रसद और बहुभाषी सहायता प्रदान करते हैं - सभी विश्वसनीयता, प्रदर्शन और स्केलेबिलिटी के लिए ग्राहक-पहली प्रतिबद्धता पर निर्मित हैं।
प्रमुख तथ्य
| भाग संख्या | MFA1A00-C015 |
| रूप कारक | QSFP28 (SFF-8665) |
| डेटा दर | 100Gb/s (4×25G NRZ) |
| लम्बाई | 15 मीटर |
| प्रोटोकॉल | 100GbE |
| शक्ति (पुनरावर्तन के साथ) | 2.2W सामान्य / अंत |
| पहुँच | 100 मीटर तक |
| जैकेट | LSZH, एक्वा |
संगतता मैट्रिक्स
| उपकरण का प्रकार | समर्थित प्लेटफ़ॉर्म |
|---|---|
| ईथरनेट स्विच | NVIDIA स्पेक्ट्रम SN2000/SN3000/SN4000 सीरीज़, तृतीय पक्ष 100G स्विच |
| इनफिनिबैंड स्विच | एनवीडिया क्वांटम, एसबी7800, एसबी7900 श्रृंखला (ई-सीरीज़ के वेरिएंट के साथ) |
| एडाप्टर/डीपीयू | कनेक्टएक्स-5, कनेक्टएक्स-6, कनेक्टएक्स-7, ब्लूफील्ड-2/3 |
| तृतीय पक्ष | 100G का समर्थन करने वाले QSFP28 से लैस स्विच (अनुपालन सत्यापित करें) |
खरीदार चेकलिस्ट
- पुष्टि करें कि आपका स्विच/एडाप्टर पोर्ट QSFP28 और 100G NRZ का समर्थन करता है
- आवश्यक केबल लंबाई की जाँच करें (C015 = 15m)
- सुनिश्चित करें कि आपका सिस्टम आवश्यक प्रोटोकॉल (100GbE या InfiniBand EDR) का समर्थन करता है
- निर्धारित करें कि आपके अनुप्रयोग के लिए पुनः समय की आवश्यकता है या नहीं (डिफ़ॉल्ट रूप से 100G के लिए सक्षम)
- QSFP28 मॉड्यूल के लिए बिजली बजट और शीतलन की जाँच करें
- सत्यापित कॉन्फ़िगरेशन के लिए सिस्टम स्तर की योग्यता रिपोर्ट की समीक्षा करें
