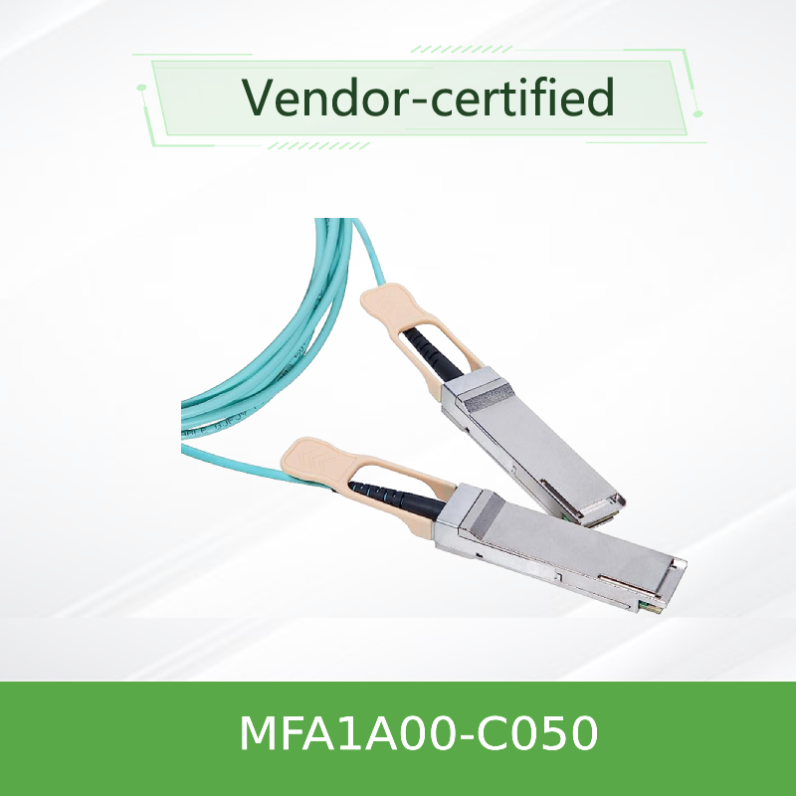

NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC 100GbE एक्टिव ऑप्टिकल केबल 50m
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFA1A00-C050 |
| दस्तावेज़: | MFA1A00-xxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | समय सीमा: | स्टॉक के अनुसार |
| तकनीकी: | ईथरनेट | लंबाई: | 5मी |
| वोल्टेज आपूर्ति: | -0.3-3.6 | आंकड़ा इनपुट वोल्टेज: | -0.3-4.465 |
| प्रमुखता देना: | NVIDIA 100G QSFP28 MMF AOC,100GbE एक्टिव ऑप्टिकल केबल 50m,Nvidia केबल 100GbE परफॉरमेंस के साथ |
||
उत्पाद विवरण
NVIDIA MFA1A00-C050 100G QSFP28 MMF एओसी
उच्च प्रदर्शन 100Gb/s QSFP28 सक्रिय ऑप्टिकल केबल डेटा केंद्रों में मध्यम दूरी के इंटरकनेक्ट के लिए डिज़ाइन किया गया है। विश्वसनीय के लिए लेन प्रति चयन योग्य रीटाइमिंग के साथ 4 × 25Gb/s NRZ मॉड्यूलेशन का समर्थन करता है,100 गीगाबिट ईथरनेट और इन्फिनीबैंड ईडीआर प्रणालियों में ऊर्जा कुशल कनेक्टिविटी.
उत्पाद का अवलोकन
NVIDIA MFA1A00-C050 एक QSFP28 VCSEL आधारित सक्रिय ऑप्टिकल केबल है जो मल्टीमोड फाइबर पर 100Gb / s कुल बैंडविड्थ प्रदान करता है। यह 50-मीटर संस्करण पहुंच और लागत का इष्टतम संतुलन प्रदान करता है,प्रत्येक छोर पर चार स्वतंत्र ऑप्टिकल ट्रांसीवरों से युक्त, जो 25 तक की गति से काम करते हैं.78Gb/s NRZ मॉड्यूलेशन के साथ। SFF-8665 और SFF-8636 मानकों के साथ पूरी तरह से संगत, यह केवल 2 की विशिष्ट बिजली की खपत के साथ गर्म-प्लग करने योग्य स्थापना और I2C प्रबंधन का समर्थन करता है।2W प्रति छोर जब रीटाइमिंग सक्षम है.
प्रमुख विशेषताएं
- डेटा दर:100Gb/s तक (4× 25.78Gb/s NRZ)
- प्रोटोकॉल समर्थन:100GbE, InfiniBand EDR
- पहुंचःमल्टीमोड फाइबर पर 100 मीटर तक
- कम शक्तिः2.2W प्रति छोर विशिष्ट (रिटाइमिंग के साथ)
- गर्म-प्लग करने योग्यःQSFP28 फॉर्म फैक्टर, SFF-8665 के अनुरूप
- प्रबंधन:डीडीएम के साथ एसएफएफ-8636 आई2सी इंटरफ़ेस
- प्रोग्राम करने योग्य:आरएक्स आउटपुट आयाम और पूर्व जोर, Tx इनपुट समकक्ष
- अनुपालन:RoHS, लेजर सुरक्षा वर्ग 1
प्रौद्योगिकी और डिजाइन
MFA1A00-C050 850nm तरंग दैर्ध्य पर उच्च गति मल्टीमोड फाइबर के साथ संयुक्त VCSEL (वर्टिकल कैविटी सरफेस-एमिटिंग लेजर) तकनीक का उपयोग करता है।प्रत्येक लेन में प्रसारण और प्राप्त मार्गों दोनों के लिए स्वतंत्र रीटाइमिंग सुविधाएँ हैंकेबल में ऑप्टिकल पावर, तापमान, वोल्टेज और पूर्वाग्रह धारा की वास्तविक समय ट्रैकिंग के लिए डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम) एकीकृत है।प्रोग्राम करने योग्य Tx समानांतर और Rx आउटपुट आयाम/पूर्व जोर विभिन्न मेजबान बोर्ड स्थितियों के लिए ठीक-ठीक समायोजन की अनुमति देता है. एलएसजेडएच (लो स्मोक जीरो हलोजन) जैकेट डेटा सेंटर वातावरण में सुरक्षा सुनिश्चित करता है।
विशिष्ट तैनाती
- 100GbE डेटा केंद्र:सर्वर और भंडारण प्रणालियों के लिए शीर्ष-रैक स्विच को पंक्तियों के पार कनेक्ट करें
- InfiniBand EDR कपड़ेःउच्च प्रदर्शन वाले कंप्यूटिंग क्लस्टर जिन्हें मध्यम-रेंज इंटरकनेक्शन की आवश्यकता होती है
- क्लाउड सेवा प्रदाता:सार्वजनिक और निजी क्लाउड के लिए लागत प्रभावी 100G कनेक्टिविटी
- एआई/एमएल प्रशिक्षण समूह:GPU आधारित प्रणालियों के लिए उच्च बैंडविड्थ, कम विलंबता वाले कनेक्शन
- एंटरप्राइज़ कैंपस नेटवर्कःवितरण और कोर स्विच के बीच संचयन लिंक
संगतता
स्विच:एनवीआईडीआईए स्पेक्ट्रम श्रृंखला, एनवीआईडीआईए क्वांटम श्रृंखला, और अन्य क्यूएसएफपी 28 से लैस स्विच 100GbE या InfiniBand EDR का समर्थन करते हैं।
एडाप्टर/डीपीयूःकनेक्टएक्स-5, कनेक्टएक्स-6, कनेक्टएक्स-7, ब्लूफील्ड-2/3 QSFP28 पोर्ट के साथ।
प्रोटोकॉल:100GbE (IEEE 802.3bm) और InfiniBand EDR।
संगतता प्रणाली पर निर्भर है; सत्यापित विन्यासों के लिए सिस्टम स्तर की उत्पाद योग्यता रिपोर्ट देखें।
विनिर्देश
| पैरामीटर | मूल्य |
|---|---|
| उत्पाद का प्रकार | सक्रिय ऑप्टिकल केबल (AOC), QSFP28 |
| डेटा दर | 100Gb/s (4× 25.78Gb/s NRZ) |
| फाइबर का प्रकार | मल्टीमोड (एमएमएफ) |
| तरंगदैर्ध्य | 850 एनएम वीसीएसईएल |
| पहुंच (OM3/OM4) | 100 मीटर तक |
| आपूर्ति वोल्टेज | 3.3V (3.135V - 3.465V) |
| पावर डिस्पैशन (प्रति छोर, कोई रीटाइमिंग नहीं) | 1.5W विशिष्ट / 1.8W अधिकतम |
| पावर डिस्पैशन (प्रति छोर, रीटाइमिंग के साथ) | 2.2W विशिष्ट / 2.5W अधिकतम |
| ऑपरेटिंग केस का तापमान | 0 से 70 °C |
| भंडारण तापमान | -40 °C से 85 °C तक |
| सापेक्ष आर्द्रता (ऑपरेटिंग) | 5% - 85% |
| कनेक्टर का प्रकार | QSFP28 (SFF-8665 के अनुरूप) |
| प्रबंधन इंटरफ़ेस | डीडीएम के साथ आई2सी (एसएफएफ-8636) |
| डिजिटल डायग्नोस्टिक्स (डीडीएम) | Tx/Rx शक्ति, तापमान, वोल्टेज, पूर्वाग्रह वर्तमान |
| बिट त्रुटि दर (बीईआर) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| विनियामक | सीबी, सीटीयूवीयूएस, सीई, एफसीसी क्लास ए, आईसीईएस, आरसीएम, वीसीसीआई, क्लास 1 लेजर |
| लंबाई (C050) | 50 मीटर |
बिजली की खपत रीटाइमिंग कॉन्फ़िगरेशन के आधार पर भिन्न होती है। कम बिट दरों (रिटाइमिंग के बिना) के लिए, बिजली की खपत कम हो जाती है।
चयन मार्गदर्शिका
| आदेश भाग संख्या | विवरण | लम्बाई | प्रोटोकॉल |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 मीटर | इन्फिनिबैंड ईडीआर |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 मीटर | इन्फिनिबैंड ईडीआर |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 मीटर | इन्फिनिबैंड ईडीआर |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 मीटर | इन्फिनिबैंड ईडीआर |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 मीटर | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 मीटर | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 मीटर | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 मीटर | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 मीटर | 100GbE |
InfiniBand EDR वेरिएंट के लिए, MFA1A00-Exxx श्रृंखला का उपयोग करें। 100GbE के लिए, MFA1A00-Cxxx श्रृंखला का उपयोग करें। अन्य लंबाई अनुरोध पर उपलब्ध हैं।
लाभ
- विस्तारित पहुंचः50 मीटर की लंबाई रैक-टू-रैक और पंक्ति-टू-पंक्ति कनेक्शन के लिए लचीलापन प्रदान करती है
- कम बिजली की खपतः2.2W प्रति छोर (रिटाइमिंग के साथ) कुल डेटा सेंटर बिजली बजट को कम करता है
- लचीला दर समर्थन:चयन योग्य रीटाइमिंग 25G और कम बिट दरों दोनों का समर्थन करता है
- मजबूत सिग्नल अखंडता:प्रोग्राम करने योग्य इक्वेलाइजेशन और रीटाइमिंग विश्वसनीय लिंक प्रदर्शन सुनिश्चित करते हैं
- आसान तैनाती:गर्म-प्लग करने योग्य QSFP28 फॉर्म फैक्टर पुश-प्लग लॉक के साथ
- डिजिटल निदान:लिंक स्वास्थ्य और प्रदर्शन की वास्तविक समय की निगरानी
सेवा एवं सहायता
एक अधिकृत एनवीआईडीआईए भागीदार के रूप में, हांगकांग स्टारसर्ज समूह प्रदान करता हैः
- 100G नेटवर्क आर्किटेक्चर और केबलिंग डिजाइन के लिए तकनीकी पूर्व-बिक्री परामर्श
- वास्तविक समय में ट्रैकिंग और सीमा शुल्क निकासी समर्थन के साथ वैश्विक रसद
- मानक NVIDIA हार्डवेयर वारंटी कवरेज
- NVIDIA स्विच और एडाप्टर प्लेटफार्मों के लिए फर्मवेयर और संगतता सलाह
- ई-मेल या फोन के माध्यम से बहुभाषी सहायता (अंग्रेजी, मंदारिन, कैंटोनीज़)
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: एओसी और डीएसी में क्या अंतर है?
एः एक एओसी (सक्रिय ऑप्टिकल केबल) निष्क्रिय तांबे के डीएसी (आमतौर पर ≤5 मीटर) की तुलना में अधिक दूरी (100 मीटर तक) प्राप्त करने के लिए एकीकृत ट्रांससीवर के साथ ऑप्टिकल फाइबर का उपयोग करता है,जबकि कम वजन और बेहतर ईएमआई प्रतिरक्षा प्रदान करता है.
प्रश्न: क्या मैं इस केबल का उपयोग इन्फिनीबैंड ईडीआर स्विच के साथ कर सकता हूँ?
A: हाँ, MFA1A00 श्रृंखला InfiniBand EDR (E- श्रृंखला) और 100GbE (C- श्रृंखला) दोनों का समर्थन करती है। EDR के लिए, MFA1A00-Exxx वेरिएंट का उपयोग करें।
प्रश्नः सी-सीरीज़ और ई-सीरीज़ में क्या अंतर है?
उत्तरः सी-सीरीज़ को 100GbE अनुप्रयोगों के लिए अनुकूलित किया गया है, जबकि ई-सीरीज़ को InfiniBand EDR के लिए अनुकूलित किया गया है। दोनों एक ही भौतिक हार्डवेयर का उपयोग करते हैं लेकिन विभिन्न फर्मवेयर कॉन्फ़िगरेशन हो सकते हैं।
प्रश्न: इस केबल का न्यूनतम मोड़ त्रिज्या क्या है?
A: न्यूनतम मोड़ त्रिज्या 30 मिमी है।
प्रश्न: क्या केबल गर्म-प्लग करने योग्य है?
उत्तर: हाँ, यह पूरी तरह से गर्म-प्लग करने योग्य है और मेजबान प्रणाली को बंद किए बिना लाइव सम्मिलन/हटाए जाने का समर्थन करता है।
प्रश्न: इस केबल की अधिकतम दूरी क्या है?
एः एमएफए1ए00 श्रृंखला OM3/OM4 मल्टीमोड फाइबर पर 100 मीटर तक का समर्थन करती है। C050 संस्करण 50 मीटर है।
संभाल करने के लिए सावधानी
- प्रदूषण को रोकने के लिए स्थापना तक कनेक्टर्स पर सुरक्षात्मक धूल के ढक्कन रखें
- कम सम्मिलन हानि सुनिश्चित करने के लिए संभोग से पहले स्वीकृत ऑप्टिकल कनेक्टर क्लीनर का प्रयोग करें
- केबल को 30 मिमी न्यूनतम मोड़ त्रिज्या से अधिक तंग करने से बचें
- स्थापना और हैंडलिंग के दौरान मानक ईएसडी सावधानियों का पालन करें
- कनेक्टर्स को न खींचें; सम्मिलित/हटाने के लिए खींच-टैब या लॉक का उपयोग करें
हांगकांग स्टारसर्ज समूह के बारे में
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है।हम स्विच सहित नेटवर्क उपकरण के साथ दुनिया भर में ग्राहकों की सेवा की हैहमारी अनुभवी बिक्री और तकनीकी टीम विभिन्न उद्योगों जैसे कि सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा का समर्थन करती है।,हम अनुकूलित समाधान, वैश्विक रसद और बहुभाषी सहायता प्रदान करते हैं - सभी विश्वसनीयता, प्रदर्शन और स्केलेबिलिटी के लिए ग्राहक-पहली प्रतिबद्धता पर निर्मित हैं।
प्रमुख तथ्य
भाग संख्या:MFA1A00-C050
रूप कारक:QSFP28 (SFF-8665)
डेटा दर:100Gb/s (4×25G NRZ)
लम्बाईः50 मीटर
प्रोटोकॉल:100GbE
शक्ति (पुनरावर्तन के साथ):2.2W सामान्य / अंत
पहुंचः100 मीटर तक
जैकेट:LSZH, एक्वा
संगतता मैट्रिक्स
| उपकरण का प्रकार | समर्थित प्लेटफ़ॉर्म |
|---|---|
| ईथरनेट स्विच | NVIDIA स्पेक्ट्रम SN2000/SN3000/SN4000 सीरीज़, तृतीय पक्ष 100G स्विच |
| इनफिनिबैंड स्विच | एनवीडिया क्वांटम, एसबी7800, एसबी7900 श्रृंखला (ई-सीरीज़ के वेरिएंट के साथ) |
| एडाप्टर/डीपीयू | कनेक्टएक्स-5, कनेक्टएक्स-6, कनेक्टएक्स-7, ब्लूफील्ड-2/3 |
| तृतीय पक्ष | 100G का समर्थन करने वाले QSFP28 से लैस स्विच (अनुपालन सत्यापित करें) |
खरीदार चेकलिस्ट
- पुष्टि करें कि आपका स्विच/एडाप्टर पोर्ट QSFP28 और 100G NRZ का समर्थन करता है
- आवश्यक केबल लंबाई की जाँच करें (C050 = 50m)
- सुनिश्चित करें कि आपका सिस्टम आवश्यक प्रोटोकॉल (100GbE या InfiniBand EDR) का समर्थन करता है
- निर्धारित करें कि आपके अनुप्रयोग के लिए पुनः समय की आवश्यकता है या नहीं (डिफ़ॉल्ट रूप से 100G के लिए सक्षम)
- QSFP28 मॉड्यूल के लिए बिजली बजट और शीतलन की जाँच करें
- सत्यापित कॉन्फ़िगरेशन के लिए सिस्टम स्तर की योग्यता रिपोर्ट की समीक्षा करें
