ब्रांड नाम:
Mellanox
मॉडल संख्या:
MFS1S00-H030V
संपर्क करें
वीडियो
वीडियो
परिचय

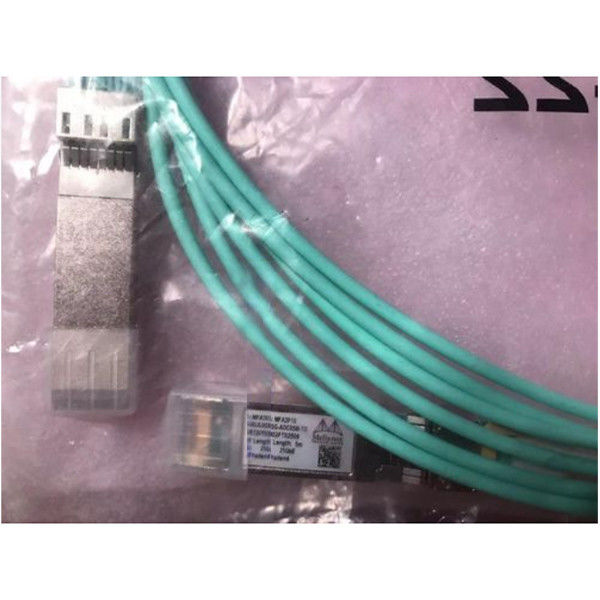

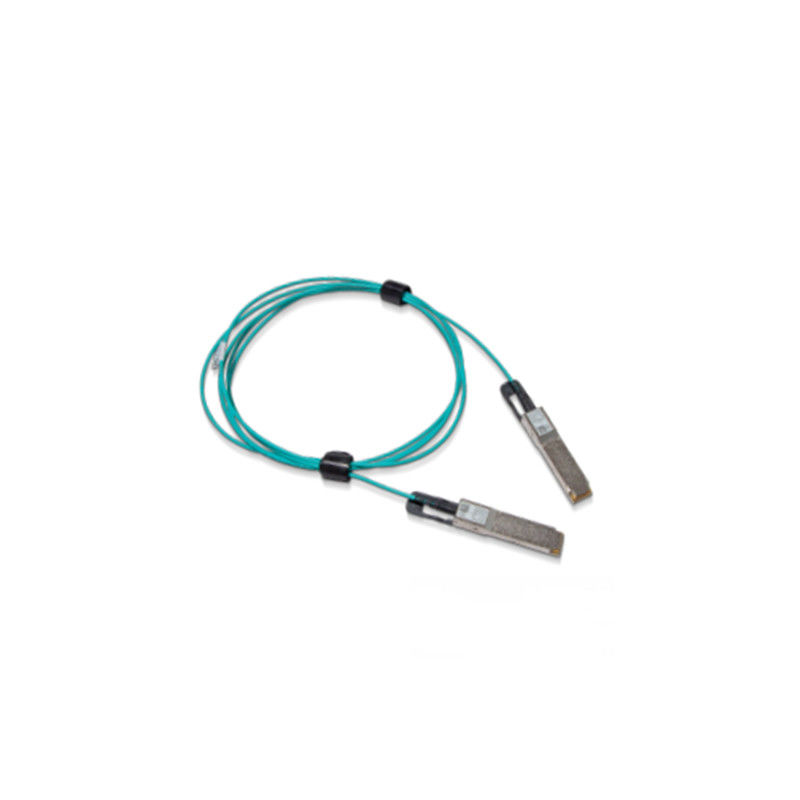

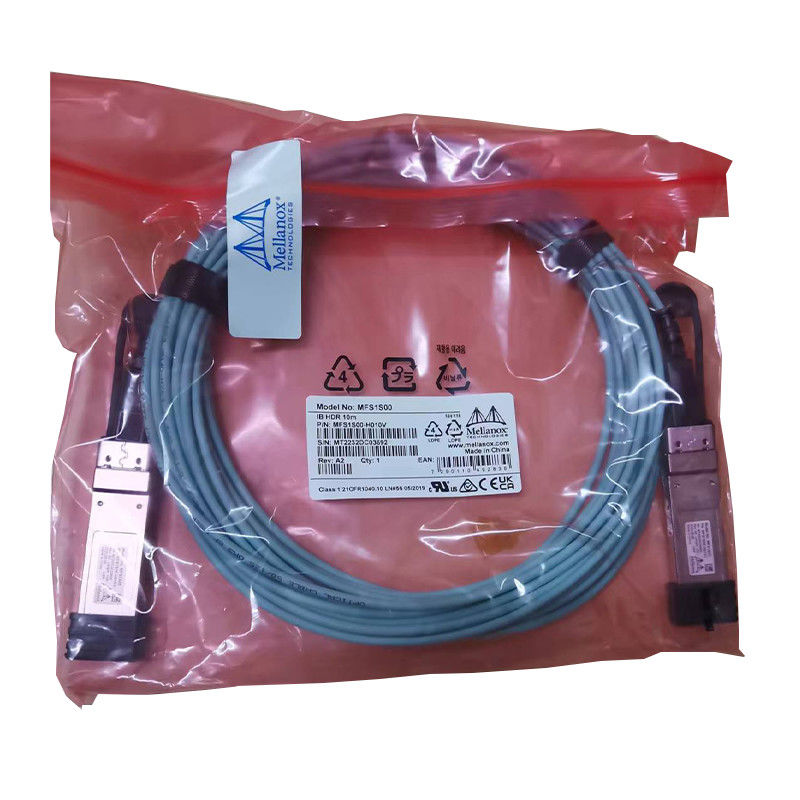

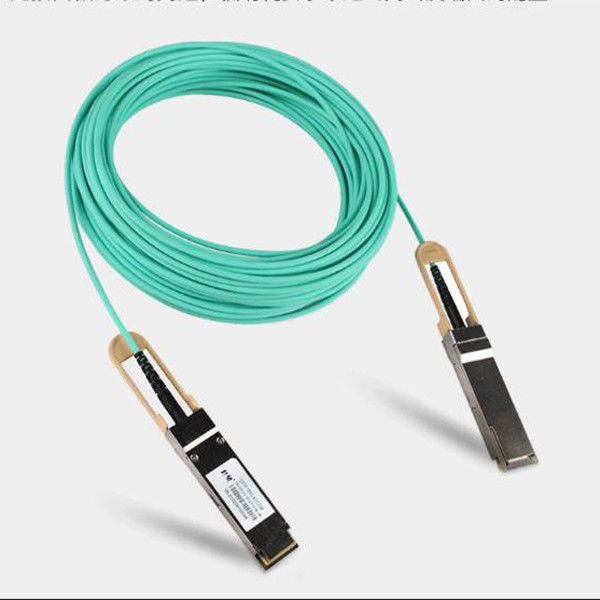

NVIDIA® MFS1S00 एक QSFP56 VCSEL-आधारित (वर्टिकल कैविटी सरफेस-एमिटिंग लेजर) सक्रिय ऑप्टिकल केबल (AOC) है जिसे 200Gb/s InfiniBand (IB) HDR (हाई डेटा रेट) सिस्टम में उपयोग के लिए डिज़ाइन किया गया है।
MFS1S00 AOC उच्च पोर्ट घनत्व और कॉन्फ़िगरेशन प्रदान करता है, और डेटा केंद्रों में निष्क्रिय तांबे के केबलों की तुलना में बहुत लंबी पहुंच प्रदान करता है।चूँकि AOC हॉट प्लगेबल है, इसलिए इसे स्थापित करना और बदलना आसान है।
MFS1S00 में होस्ट सिस्टम की ओर विद्युत पक्ष पर एक मानक SFF-8665 अनुरूप QSFP56 पोर्ट है।इसमें प्रति सिरे पर चार मल्टी-मोड फाइबर (एमएमएफ) ऑप्टिक ट्रांसीवर होते हैं, प्रत्येक 50 जीबी/एस तक की डेटा दर पर काम करता है।
MFS1S00 अपने ऑप्टिकल ट्रांसमीटर और रिसीवर दोनों के लिए 50Gb/s की दर तक प्रति लेन चयन योग्य रीटाइमिंग प्रदान करता है।
NVIDIA के अद्वितीय गुणवत्ता वाले केबल समाधान डेटा सेंटर इंटरकनेक्ट के लिए बिजली-कुशल कनेक्टिविटी प्रदान करते हैं।यह कम लागत पर उच्च पोर्ट बैंडविड्थ, घनत्व और कॉन्फ़िगरेशन को सक्षम बनाता है, और डेटा केंद्रों में बिजली की आवश्यकता को कम करता है।कठोर उत्पादन परीक्षण सर्वोत्तम आउट-ऑफ-द-बॉक्स इंस्टॉलेशन अनुभव, प्रदर्शन और स्थायित्व सुनिश्चित करता है।
प्रमुख विशेषताऐं
आईबीटीए आईबी एचडीआर का समर्थन करता है
200 जीबी/एस तक
4x 50Gb/s PAM4 मॉड्यूलेशन
प्रोग्रामयोग्य आरएक्स आउटपुट आयाम और पूर्व-जोर
SFF-8665 अनुरूप QSFP56 पोर्ट
एकल 3.3V बिजली की आपूर्ति
5.0W बिजली की खपत (प्रकार, प्रत्येक छोर, रीटाइमिंग के साथ)
100 मीटर तक की लंबाई
गर्म प्लग करने योग्य
RoHS कॉम्प्लाइंट
SFF-8636 अनुरूप I2C प्रबंधन इंटरफ़ेस
अनुप्रयोग
200 जीबी इनफिनीबैंड एचडीआर सिस्टम को सपोर्ट करता है
SN3700 और SN4600 स्विच के बीच 200 GbE का समर्थन करता है
प्रमुख विशेषताऐं
30 से 100 मीटर तक पहुंचता है
सबसे कम लागत, सबसे कम बिजली खपत करने वाला ऑप्टिकल लिंक
बिना किसी ऑप्टिकल कनेक्टर के एक पूर्ण केबल असेंबली
DAC केबल के समान कॉन्फ़िगरेशन में उपलब्ध है
हर जरूरत के लिए व्यापक 25/50/100/200/400G उत्पाद की पेशकश
NVIDIA GPU, DGX™, EGX™ और DPU सिस्टम में परीक्षण और प्रमाणित किया गया
फ़ायदे
पतली फाइबर केबल अधिकतम वायु प्रवाह को ठंडा करने में सक्षम बनाती है
हल्का वजन घने फाइबर को न्यूनतम समर्थन के साथ चलाने में सक्षम बनाता है
कोई भी एमपीओ ऑप्टिकल कनेक्टर विश्वसनीयता नहीं बढ़ाता और रखरखाव कम करता है
लिंकएक्स ऑप्टिक्स द्वारा डिजाइन और निर्मित
लाइव स्विचिंग और जीपीयू-आधारित सिस्टम में 100 प्रतिशत फ़ैक्टरी परीक्षण किया गया
कठोर परिचालन स्थितियों के तहत विश्वसनीय संचालन के लिए आईईईई उद्योग बीईआर मानकों से आगे जाने के लिए डिज़ाइन किया गया
| हाइलाइट |
| * 200 जीबी/एस तक डेटा दर |
| * प्रोग्रामयोग्य आरएक्स आउटपुट आयाम और पूर्व-जोर |
| * प्रोग्रामेबल टीएक्स इनपुट इक्वलाइज़र |
| * चयन योग्य पुनः समय निर्धारण |
| * SFF-8665 अनुरूप QSFP28 पोर्ट |
| * एकल 3.3V बिजली की आपूर्ति |
| * 2.2W बिजली अपव्यय (प्रकार, प्रत्येक छोर रिटाइमिंग के साथ) |
| * कम बीईआर |
| * 100 मीटर तक की लंबाई |
| * हॉट प्लग करने योग्य |
| * RoHS कॉम्प्लाइंट |
| * SFF-8636 अनुरूप I2C प्रबंधन इंटरफ़ेस |
| MFS1S00-H003V | सक्रिय ऑप्टिकल केबल, 200 जीबी/एस तक वीपीआई (आईबी एचडीआर और 200 जीबीई), क्यूएसएफपी56, 3एम |
| MFS1S00-H005V | सक्रिय ऑप्टिकल केबल, 200Gb/s तक VPI (IB HDR और 200GbE), QSFP56, 5m |
| MFS1S00-H010V | सक्रिय ऑप्टिकल केबल, 200 जीबी/एस तक वीपीआई (आईबी एचडीआर और 200 जीबीई), क्यूएसएफपी56, 10 मीटर |
| MFS1S00-H015V | सक्रिय ऑप्टिकल केबल, 200Gb/s तक VPI (IB HDR और 200GbE), QSFP56, 15m |
| MFS1S00-H020V | सक्रिय ऑप्टिकल केबल, 200 जीबी/एस तक वीपीआई (आईबी एचडीआर और 200 जीबीई), क्यूएसएफपी56, 20 मीटर |
| MFS1S00-H030V | सक्रिय ऑप्टिकल केबल, 200 जीबी/एस तक वीपीआई (आईबी एचडीआर और 200 जीबीई), क्यूएसएफपी56, 30 मीटर |
| MFS1S00-H050V | सक्रिय ऑप्टिकल केबल, 200 जीबी/एस तक वीपीआई (आईबी एचडीआर और 200 जीबीई), क्यूएसएफपी56, 50 मीटर |
| MFS1S00-H100V | सक्रिय ऑप्टिकल केबल, 200 जीबी/एस तक वीपीआई (आईबी एचडीआर और 200 जीबीई), क्यूएसएफपी56, 100 मीटर |
पूर्ण अधिकतम रेटिंग वे हैं जिनके परे डिवाइस को नुकसान हो सकता है।
परिचालन विशिष्टताओं और पूर्ण अधिकतम रेटिंग के बीच लंबे समय तक संचालन का इरादा नहीं है और इससे डिवाइस में स्थायी गिरावट हो सकती है।
|
पैरामीटर
|
मिन
|
अधिकतम
|
इकाइयों
|
|---|---|---|---|
| वोल्टेज आपूर्ति | -0.3 | 3.6 | वी |
| डेटा इनपुट वोल्टेज | -0.3 | 3.465 | वी |
| इनपुट वोल्टेज नियंत्रित करें | -0.3 | 4.0 | वी |
| क्षति सीमा | 3.4 | --- | डी बी एम |
यह तालिका उत्पाद के लिए पर्यावरणीय विशिष्टताओं को दर्शाती है।
|
पैरामीटर
|
मिन
|
अधिकतम
|
इकाइयों
|
|---|---|---|---|
| भंडारण तापमान | -40 | 85 | डिग्री सेल्सियस |
यह अनुभाग सामान्य ऑपरेशन के लिए मानों की सीमा दिखाता है।होस्ट बोर्ड बिजली आपूर्ति फ़िल्टरिंग को एसएफएफ समिति विनिर्देश में अनुशंसित अनुसार डिज़ाइन किया जाना चाहिए।
|
पैरामीटर
|
मिन
|
प्रकार
|
अधिकतम
|
इकाइयों
|
|---|---|---|---|---|
| आपूर्ति वोल्टेज (वीप्रतिलिपि) | 3.135 | 3.3 | 3.465 | वी |
| बिजली अपव्यय (प्रत्येक छोर, सभी लेन पर पुनः समय निर्धारण) | --- | 4.8 | 5.0 | डब्ल्यू |
| आपूर्ति शोर सहनशीलता (10 हर्ट्ज - 10 मेगाहर्ट्ज) | 66 | --- | --- | एमवीपी |
| ऑपरेटिंग केस का तापमान | 0 | --- | 701 | डिग्री सेल्सियस |
| परिचालन सापेक्ष आर्द्रता | 5 | --- | 85 | % |
टिप्पणियाँ:
एओसी के साथ परीक्षण किए गए कॉन्फ़िगरेशन के लिए, कृपया सिस्टम स्तरीय उत्पाद (एसएलपी) योग्यता रिपोर्ट देखें।
AOC दर चयन का समर्थन करता है, जिसे रजिस्टर 0x57-0x58 पर लिखकर नियंत्रित किया जाता है।बाइट 0x57 (87dec, Rxn_Rate_Select) में प्रत्येक रिसीवर लेन के लिए दो बिट्स असाइन किए गए हैं और बाइट 0x58 (88dec, Txn_Rate_Select) में प्रत्येक ट्रांसमीटर लेन के लिए दो बिट्स चार बिटरेट तक निर्दिष्ट करने के लिए दिए गए हैं, जैसा कि SFF-8636 Rev 2.9.2 तालिका 6 में परिभाषित किया गया है। -5 XN_RATE_SELECT एनकोडिंग।सभी चार लेनों का दर चयन मान समान होना आवश्यक है।
नीचे दी गई तालिका प्रत्येक दर चयन सेटिंग के लिए दर निर्दिष्ट करती है।
|
दर चयन मूल्य
|
परिचालन दर (जीबीडी)
|
|---|---|
| 10 | 25.78125 एनआरजेड (ईडीआर) |
| 11 | 26.56250 पीएएम4 (एचडीआर) |
| पैरामीटर | कीमत | इकाइयों | |
|---|---|---|---|
| व्यास | 3 +/-0.2 | मिमी | |
| न्यूनतम मोड़ त्रिज्या | 30 | मिमी | |
| लंबाई सहनशीलता | लंबाई <5 मी | +300/-0 | मिमी |
| 5 मीटर ≤ लंबाई < 50 मीटर | +500/-0 | ||
| 50 मीटर ≤ लंबाई | +1000/-0 | ||
| केबल का रंग | पानी | --- | |
| नमूना | विवरण |
| MFS1S00-H030V | मेलानॉक्स एओसी डीएसी केबल 200जीबी 100जीबी 25जीबी 40जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H030V | मेलानॉक्स ब्रेकआउट केबल 200जीबी 100जीबी 25जीबी 40जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H030V | मेलानॉक्स पैसिव कॉपर केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H030V | मेलानॉक्स इनफिनिबैंड केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H030V | कंसोल केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H030V | सक्रिय फाइबर केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H030V | एचडीआर केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H030V | मेलानॉक्स स्प्लिटर केबल 200जीबी 100जीबी 25जीबी 40जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H030V | मेलानॉक्स ईडीआर केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H030V | हाई स्पीड इंटरकनेक्ट केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H030V | फास्ट इंटरकनेक्ट केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H030V | ईथरनेट केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30 क्यूएसएफपी28 क्यूएसएफपी56 |
| MFS1S00-H030V | InfiniBand केबल 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | एचडीआर केबल 200 जीबी 100 जीबी 25 जीबी 40 जीबी 5एम 10एम 15एम 20एम 30एम क्यूएसएफपी28 क्यूएसएफपी56 |
