ब्रांड नाम:
Mellanox
मॉडल संख्या:
MFS1S50-H010E

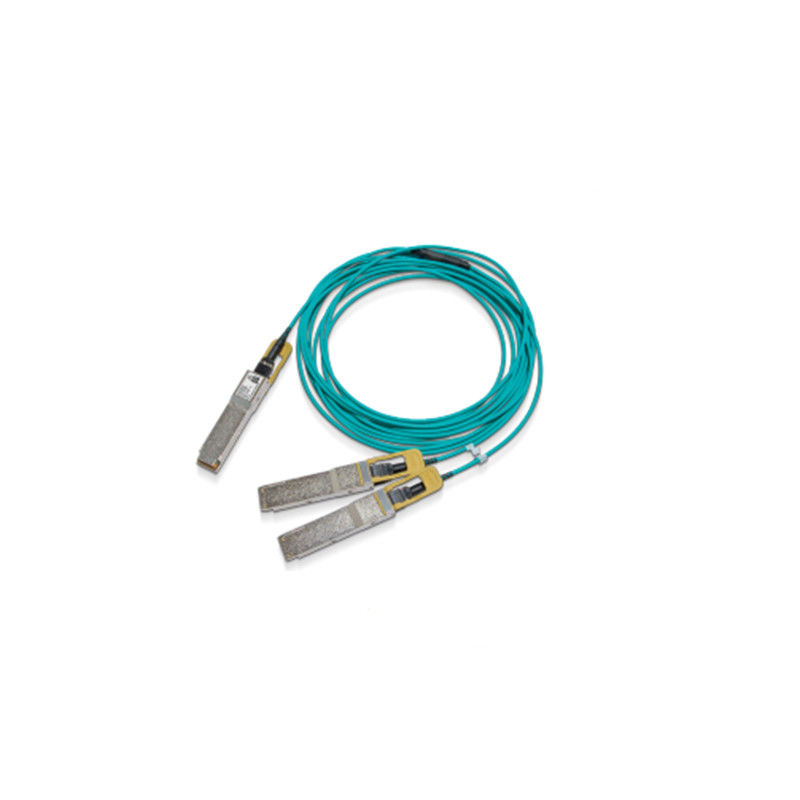

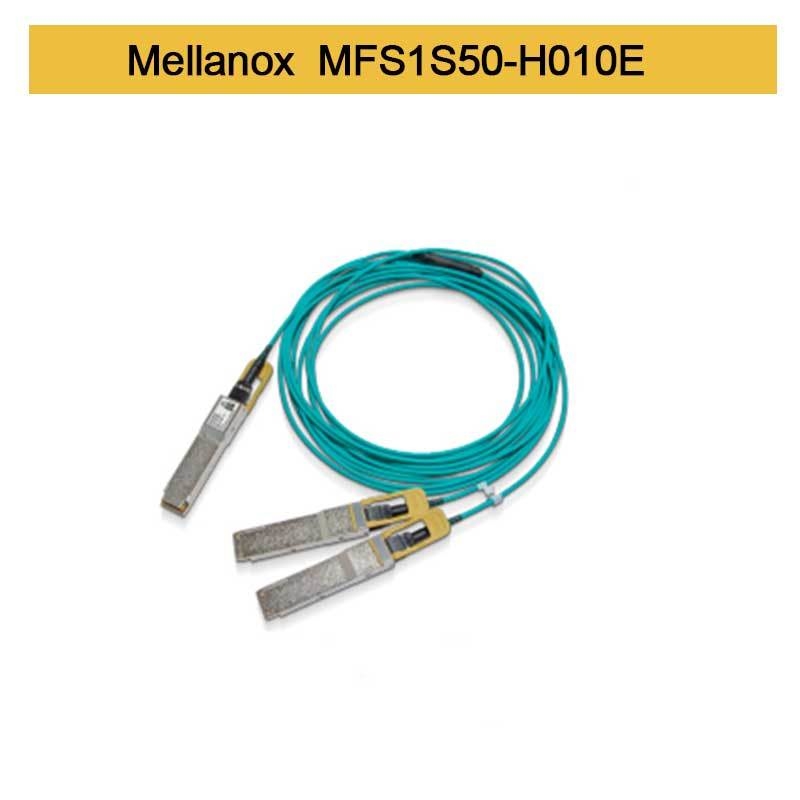

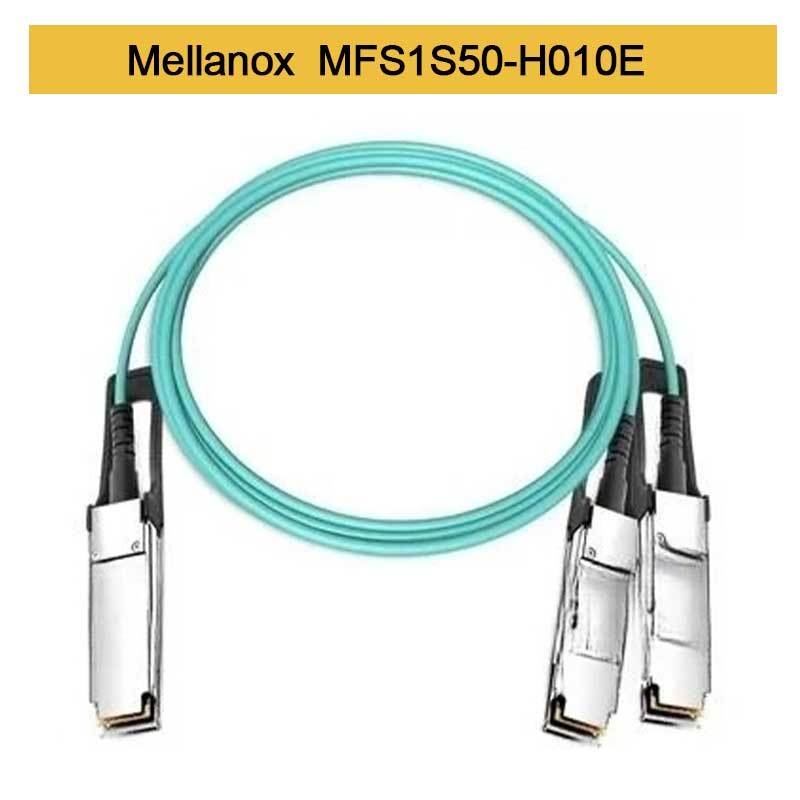

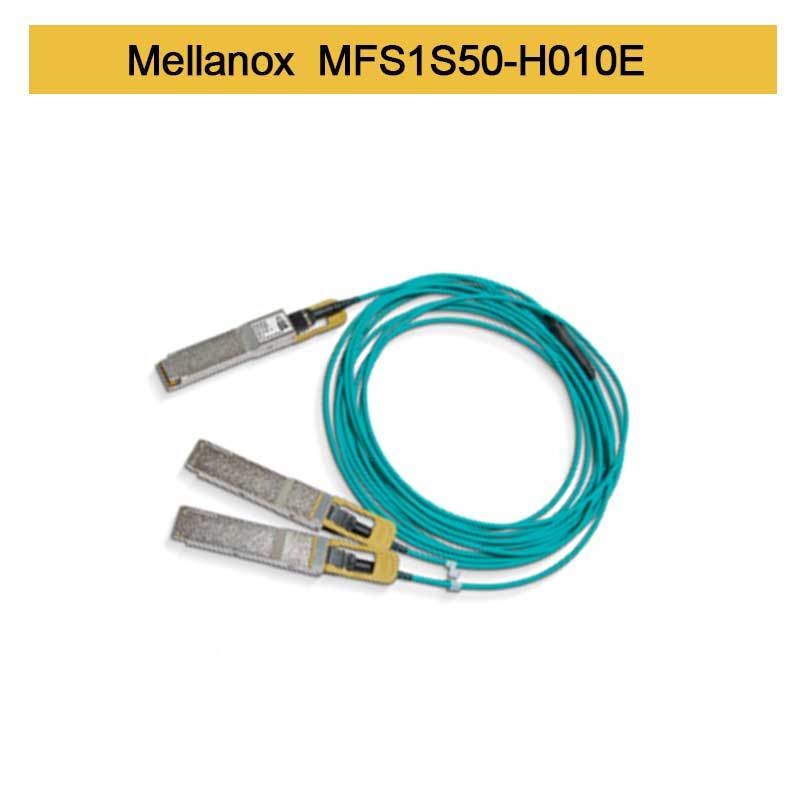

Mellanox® MFS1S50-HxxxE एक QSFP56 VCSEL आधारित (वर्टिकल कैविटी सरफेस-एमिटिंग लेजर) है,लागत प्रभावी 200Gb/s से 2 x 100Gb/s सक्रिय ऑप्टिकल स्प्लिटर केबल (AOC) 200Gb/s InfiniBand HDR (उच्च डेटा दर) प्रणालियों में उपयोग के लिए डिज़ाइन किया गया.
MFS1S50-HxxxE केबल QSFP56 प्लग करने योग्य समाधान के लिए SFF-8665 के अनुरूप है।यह एक तरफ 200Gb/s कनेक्टर और दूसरी तरफ दो अलग-अलग 100Gb/s कनेक्टर वाले सिस्टम इकाइयों के बीच कनेक्टिविटी प्रदान करता है, जैसे कि एक स्विच और दो सर्वर। केबल एकल QSFP56 अंत पर 4 MMF (मल्टी मोड फाइबर) जोड़े में से प्रत्येक से डेटा संकेतों को QSFP56 मल्टीपोर्ट अंत में से प्रत्येक की दोहरी जोड़ी से जोड़ता है।केबल के प्रत्येक QSFP56 छोर में एक EEPROM होता है जो उत्पाद और स्थिति निगरानी जानकारी प्रदान करता है, जो होस्ट सिस्टम द्वारा पढ़ा जा सकता है।
कठोर उत्पादन परीक्षण सबसे अच्छा आउट-ऑफ-द-बॉक्स स्थापना अनुभव, प्रदर्शन और स्थायित्व सुनिश्चित करता है।
मेलनॉक्स के अद्वितीय गुणवत्ता वाले सक्रिय फाइबर केबल समाधान डेटा सेंटर इंटरकनेक्ट के लिए ऊर्जा कुशल कनेक्टिविटी प्रदान करते हैं। वे कम लागत पर उच्च पोर्ट बैंडविड्थ, घनत्व और कॉन्फ़िगरेशन की अनुमति देते हैं,और डाटा सेंटरों में बिजली की आवश्यकता को कम किया।
NVIDIA® MFS1S50 एक QSFP56 VCSEL आधारित (वर्टिकल कैविटी सरफेस-एमिटिंग लेजर) है,लागत प्रभावी 200Gb/s से 2 x 100Gb/s सक्रिय ऑप्टिकल स्प्लिटर केबल (AOC) 200Gb/s InfiniBand (IB) HDR (High Data Rate) प्रणालियों में उपयोग के लिए डिज़ाइन किया गया.
MFS1S50 केबल QSFP56 प्लग करने योग्य समाधान के लिए SFF-8665 के अनुरूप है।यह एक तरफ 200Gb/s कनेक्टर और दूसरी तरफ दो अलग-अलग 100Gb/s कनेक्टर वाले सिस्टम इकाइयों के बीच कनेक्टिविटी प्रदान करता है, जैसे कि एक स्विच और दो सर्वर। केबल एकल QSFP56 अंत पर 4 MMF (मल्टी मोड फाइबर) जोड़े में से प्रत्येक से डेटा संकेतों को QSFP56 मल्टीपोर्ट अंत में से प्रत्येक की दोहरी जोड़ी से जोड़ता है।केबल के प्रत्येक QSFP56 छोर में एक EEPROM होता है जो उत्पाद और स्थिति निगरानी जानकारी प्रदान करता है, जो होस्ट सिस्टम द्वारा पढ़ा जा सकता है।
एनवीडिया के अद्वितीय गुणवत्ता वाले केबल समाधान डेटा सेंटर इंटरकनेक्ट के लिए ऊर्जा कुशल कनेक्टिविटी प्रदान करते हैं। यह कम लागत पर उच्च पोर्ट बैंडविड्थ, घनत्व और विन्यास की क्षमता को सक्षम करता है,और डेटा केंद्रों में बिजली की आवश्यकता को कम.
कठोर उत्पादन परीक्षण सबसे अच्छा आउट-ऑफ-द-बॉक्स स्थापना अनुभव, प्रदर्शन और स्थायित्व सुनिश्चित करता है।
ऑर्डर करने की जानकारी
|
आदेश भाग संख्या
|
विवरण
|
|---|---|
| MFS1S50-H003V | NVIDIA सक्रिय ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 3m |
| MFS1S50-H005V | NVIDIA सक्रिय ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 5m |
| MFS1S50-H010V | NVIDIA सक्रिय ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 10m |
| MFS1S50-H015V | NVIDIA सक्रिय ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 15m |
| MFS1S50-H020V | एनवीडिया सक्रिय ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s आईबी एचडीआर, QSFP56 से 2xQSFP56, 20m |
| MFS1S50-H030V | NVIDIA सक्रिय ऑप्टिकल केबल, 200Gb/s से 2x100Gb/s IB HDR, QSFP56 से 2xQSFP56, 30m |
निरपेक्ष अधिकतम रेटिंग्स वे हैं जिनसे परे उपकरण को क्षति हो सकती है।
परिचालन विनिर्देशों और पूर्ण अधिकतम क्षमताओं के बीच लंबे समय तक काम करने का इरादा नहीं है और यह उपकरण की स्थायी गिरावट का कारण बन सकता है।
|
पैरामीटर
|
मिन
|
अधिकतम
|
इकाइयां
|
|---|---|---|---|
| आपूर्ति वोल्टेज | -0.3 | 3.6 | वी |
| डेटा इनपुट वोल्टेज | -0.3 | 3.465 | वी |
| नियंत्रण इनपुट वोल्टेज | -0.3 | 4.0 | वी |
| क्षति की सीमा | 3.4 | --- | डीबीएम |
इस तालिका में उत्पाद के पर्यावरण विनिर्देश दिखाए गए हैं।
|
पैरामीटर
|
मिन
|
अधिकतम
|
इकाइयां
|
|---|---|---|---|
| भंडारण तापमान | -40 | 85 | °C |
इस खंड में सामान्य संचालन के लिए मानों की सीमा दिखाई गई है। होस्ट बोर्ड पावर सप्लाई फ़िल्टरिंग को एसएफएफ कमेटी स्पेसिफिकेशन में अनुशंसित के अनुसार डिजाइन किया जाना चाहिए।
|
पैरामीटर
|
मिन
|
प्रकार
|
अधिकतम
|
इकाइयां
|
नोट्स
|
|---|---|---|---|---|---|
| आपूर्ति वोल्टेज (V)सीसी) | 3.135 | 3.3 | 3.465 | वी | --- |
| बिजली की खपत 200Gb/s अंत | --- | 4.5 | 5.0 | W | --- |
| बिजली की खपत 100Gb/s अंत | --- | 3.0 | 3.5 | W | --- |
| आपूर्ति शोर सहिष्णुता (10 हर्ट्ज ∙ 10 मेगाहर्ट्ज) | 66 | --- | --- | एमवीपीपी | --- |
| ऑपरेटिंग केस का तापमान | 0 | --- | 70 | °C | --- |
| परिचालन सापेक्ष आर्द्रता | 5 | --- | 85 | % | --- |
|
पैरामीटर (प्रति लेन)
|
मिन
|
प्रकार
|
अधिकतम
|
इकाइयां
|
|---|---|---|---|---|
| सिग्नलिंग दर | -100 पीपीएम | 53.125 | +100 पीपीएम | जीबीडी |
| TP1a पर अंतर डेटा इनपुट स्विंग | टीबीडी | --- | 900 | एमवीपीपी |
| TP4 पर अंतर डेटा आउटपुट स्विंग | --- | --- | 900 | एमवीपीपी |
| निकट अंत ईएसएमडब्ल्यू | 0.265 | --- | --- | यूआई |
| निकट-अंत आउटपुट आंख की ऊंचाई | 70 | --- | --- | एमवीपीपी |
| आउटपुट संक्रमण समय, 20% से 80% | 9.5 | --- | --- | पीएस |
नोट्स:
यह उत्पाद विशिष्ट डेटा सेंटर परिचालन वातावरण में ईएसडी स्तरों के साथ संगत है और नियामक अनुपालन अनुभाग में सूचीबद्ध मानकों के अनुसार प्रमाणित है।उत्पाद शिपिंग के दौरान इसे बचाने के लिए सभी कनेक्टर्स पर सुरक्षात्मक टोपी के साथ शिप किया जाता हैउच्च गति केबलों और ऑप्टिकल ट्रांससीवरों के सामान्य संचालन और संचालन में, ईएसडी सर्वर/स्विच के क्यूएसएफपी पिंजरे में सम्मिलित होने के दौरान चिंता का विषय है।मानक ईएसडी हैंडलिंग सावधानियों का पालन किया जाना चाहिएइनमें जमी हुई कलाई/जूते के पट्टियों और ईएसडी फर्श का उपयोग शामिल है जहां कहीं भी केबल/ट्रांससीवर निकाला/इन्सर्ट किया जाता है।स्थापना के बाद मेजबान उपकरण के चेसिस के बाहरी भाग में इलेक्ट्रोस्टैटिक डिस्चार्ज सिस्टम स्तर की ईएसडी आवश्यकताओं के अधीन हैं.
ट्रांससीवर को विद्युत वृद्धि और ओवर वोल्टेज घटनाओं के संपर्क में आने से क्षति हो सकती है। पूर्ण अधिकतम रेटिंग्स में परिभाषित स्थितियों के संपर्क में आने को सीमित करने का ध्यान रखें।इलेक्ट्रोस्टैटिक डिस्चार्ज-संवेदनशील उपकरणों के लिए सामान्य हैंडलिंग सावधानियों का पालन करें. ट्रांससीवर विद्युत और ऑप्टिकल दोनों बंदरगाहों पर धूल ढक्कन के साथ दिया जाता है. ऑप्टिकल बंदरगाह पर ढक्कन हमेशा जगह पर होना चाहिए जब कोई फाइबर केबल जुड़ा नहीं है.ऑप्टिकल कनेक्टर एक अंतर्निहित कनेक्टर सतह है जो खुला है जब भी यह कोई केबल या टोपी है.
फाइबर केबल को लगाने से पहले केबल के कनेक्टर को साफ करें ताकि इससे प्रदूषण न हो। धूल का ढक्कन यह सुनिश्चित करता है कि ऑप्टिक्स साफ रहे और अतिरिक्त सफाई की आवश्यकता न हो।दूषित होने की स्थिति में, मानक सफाई उपकरण और तरीकों का उपयोग किया जाना चाहिए। तरल पदार्थों का उपयोग नहीं किया जाना चाहिए।
एओसी के साथ परीक्षण किए गए कॉन्फ़िगरेशन के लिए कृपया सिस्टम स्तर के उत्पाद (एसएलपी) योग्यता रिपोर्ट देखें।
एओसी दर चयन का समर्थन करता है, जिसे 0x57-0x58 रजिस्टरों में लिखकर नियंत्रित किया जाता है। प्रत्येक रिसीवर लेन के लिए बाइट 0x57 (87dec,Rxn_Rate_Select) और बाइट 0x58 (88dec) में प्रत्येक ट्रांसमीटर लेन के लिए दो बिट्स, Txn_Rate_Select) चार बिटरेट तक निर्दिष्ट करने के लिए, जैसा कि SFF-8636 Rev 2 में परिभाषित है.9.2 तालिका 6-5 XN_RATE_SELECT ENCODINGS. सभी चार लेनों में समान दर चयन मान होना आवश्यक है.
नीचे दी गई तालिका प्रत्येक दर चयन सेटिंग के लिए दर निर्दिष्ट करती है।
दर चुनें एन्कोडिंग
|
दर मान चुनें
|
परिचालन दर (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
|
पैरामीटर |
मूल्य | इकाइयां | |
|---|---|---|---|
| व्यास | 3 +/- 0.2 | मिमी | |
| न्यूनतम मोड़ त्रिज्या | 30 | मिमी | |
| लंबाई सहिष्णुता | लंबाई < 5 मीटर | +300 /-0 | मिमी |
| 5 मीटर ≤ लंबाई < 50 मीटर | +500 / -0 | ||
| 50 मीटर ≤ लंबाई | +1000 /-0 | ||
| केबल का रंग | जल | --- | |
उच्च-गति इंटरकनेक्ट
डेटा सेंटर यातायात और क्लाउड कंप्यूटिंग में हालिया तेजी से वृद्धि से सर्वर वर्चुअलाइजेशन के तेजी से अपनाने के कारण मशीन-टू-मशीन यातायात में जबरदस्त वृद्धि हुई है,सॉफ्टवेयर परिभाषित नेटवर्क (एसडीएन)अब आर्टिफिशियल इंटेलिजेंस (एआई) मशीन लर्निंग (एमएल) जीपीयू आधारित सिस्टम को प्रशिक्षित करने के लिए नेटवर्किंग टेराबाइट्स के डेटा के लिए विशाल बैंडविड्थ आवश्यकताओं को जोड़ें।
यह उच्च बैंडविड्थ और कम विलंबता वाले नेटवर्क के लिए भारी मांग चला रहा है।उच्च गति वाले डीएसी और एओसी केबल और ऑप्टिकल ट्रांससीवर इंटरकनेक्ट इन आधुनिक डेटा सेंटर प्रौद्योगिकियों में महत्वपूर्ण भूमिका निभा रहे हैं.
NVIDIA® Mellanox® LinkX® केबलों और ट्रांससीवरों का उत्पाद परिवार ईथरनेट और EDR, HDR,क्लाउड के लिए InfiniBand उत्पादों में एनडीआर और एनडीआर, एचपीसी, वेब 2.0, एंटरप्राइज, टेलीकॉम, स्टोरेज और आर्टिफिशियल इंटेलिजेंस, डेटा सेंटर एप्लिकेशन।
लिंकएक्स केबल और ट्रांससीवर का उपयोग अक्सर टॉप-ऑफ-रैक स्विच को नीचे की ओर एनवीआईडीआईए जीपीयू और सीपीयू सर्वर में नेटवर्क एडाप्टर से जोड़ने के लिए किया जाता है,और भंडारण और/या ऊपर की ओर पूरे नेटवर्क बुनियादी ढांचे में स्विच-टू-स्विच अनुप्रयोगों में.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1. आप हमसे क्या खरीद सकते हैं?
A:Mellanox, Aruba, Rukus, Extreme ब्रांड के उत्पाद, जिसमें स्विच, नेटवर्क कार्ड, केबल, एक्सेस शामिल हैं
बिंदु आदि।
प्रश्न 2. डिलीवरी की तारीख क्या है?
एकः यह आम तौर पर 3-5 कार्य दिवसों लेता है. विशिष्ट मॉडल के लिए, कृपया हमारे साथ संपर्क करें स्टॉक की जाँच करने के लिए. अंत में,
हम यथाशीघ्र उपलब्ध कराने के लिए अपनी पूरी कोशिश करेंगे।
Q3. आपकी वारंटी की शर्तें क्या हैं?
एकः हम 12 महीने की वारंटी समय प्रदान करते हैं।
प्रश्न 4. शिपिंग विधि के बारे में क्या?
A: हम Fedex/DHL/UPS/TNT और अन्य हवाई शिपमेंट का उपयोग करते हैं, समुद्री शिपमेंट भी व्यवहार्य हैं। एक शब्द में,
हम आप चाहते हैं कि किसी भी शिपमेंट कर सकते हैं।
प्रश्न5. क्या मुझे कुछ नमूने मिल सकते हैं?
एकः हाँ, नमूना आदेश गुणवत्ता की जाँच और बाजार परीक्षण के लिए उपलब्ध है। आप केवल नमूना लागत का भुगतान करने की जरूरत है
और एक्सप्रेस लागत।
Q6.आपकी मुख्य ताकत क्या है?
उत्तर:अग्रिम हाथ की आपूर्ति, अनुकूल मूल्य और उत्तम बिक्री के बाद के साथ मूल और नए उत्पाद।
