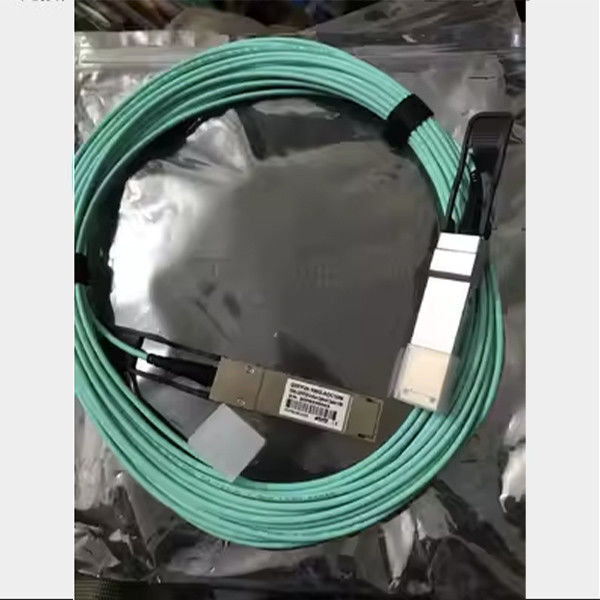

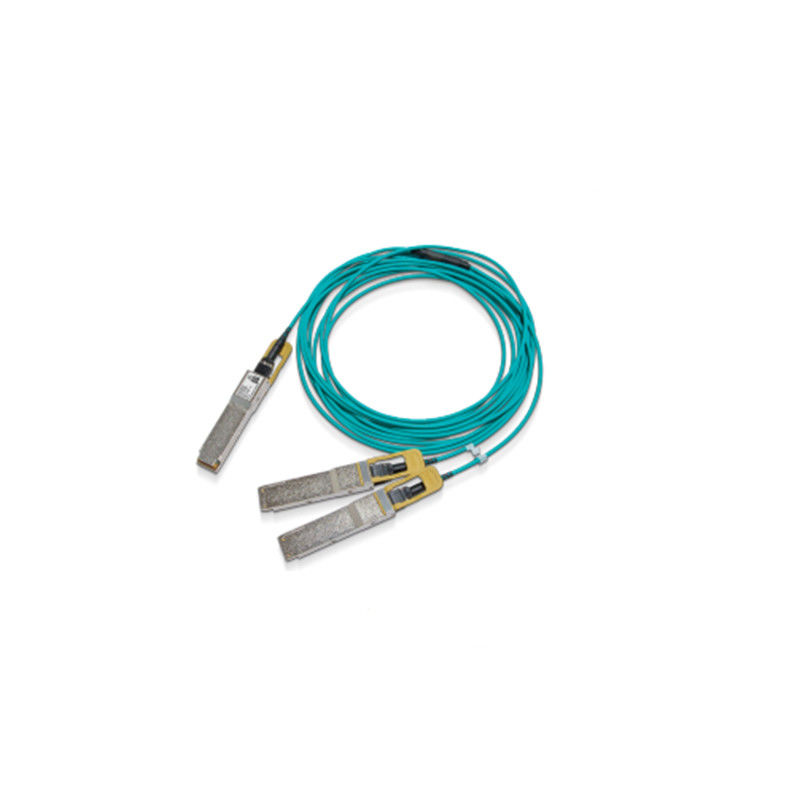

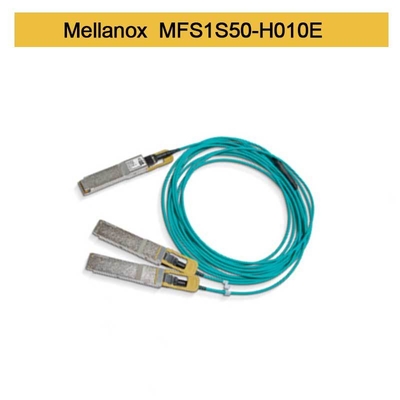

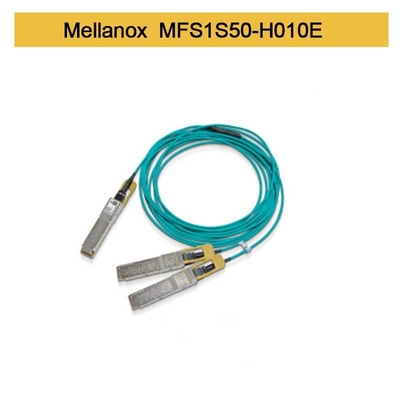

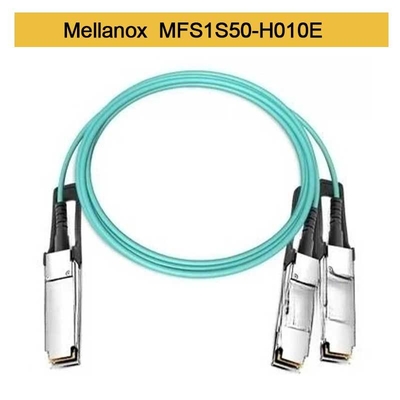

200Gb/s HDR से 2x100Gb/s HDR100(QSFP56 से 2xQSFP56) MMFAactive ऑप्टिकल स्प्लिटर केबल

मेलानॉक्स® MFS1S50-HxxxE एक QSFP56 VCSEL-आधारित (वर्टिकल कैविटी सरफेस-एमिटिंग लेजर) है, लागत प्रभावी 200Gb/s से 2 x 100Gb/s सक्रिय ऑप्टिकल स्प्लिटर केबल (AOC) है जिसे 200Gb/s InfiniBand HDR (उच्च डेटा दर) में उपयोग के लिए डिज़ाइन किया गया है ) सिस्टम।

MFS1S50-HxxxE केबल QSFP56 प्लग करने योग्य समाधान के लिए SFF-8665 के अनुरूप है।यह एक तरफ 200Gb/s कनेक्टर के साथ सिस्टम यूनिट्स के बीच कनेक्टिविटी प्रदान करता है और दूसरी तरफ दो अलग-अलग 100Gb/s कनेक्टर, जैसे कि एक स्विच और दो सर्वर।केबल एकल QSFP56 छोर पर प्रत्येक 4 MMF (मल्टी मोड फाइबर) जोड़े से डेटा संकेतों को प्रत्येक QSFP56 मल्टीपोर्ट सिरों की दोहरी जोड़ी से जोड़ता है।केबल के प्रत्येक QSFP56 छोर में उत्पाद और स्थिति निगरानी जानकारी प्रदान करने वाला एक EEPROM शामिल है, जिसे होस्ट सिस्टम द्वारा पढ़ा जा सकता है।

कठोर उत्पादन परीक्षण सर्वोत्तम आउट-ऑफ-द-बॉक्स स्थापना अनुभव, प्रदर्शन और स्थायित्व सुनिश्चित करता है।

मेलानॉक्स के अद्वितीय गुणवत्ता वाले सक्रिय फाइबर केबल समाधान डेटा सेंटर इंटरकनेक्ट के लिए ऊर्जा-कुशल कनेक्टिविटी प्रदान करते हैं।वे कम लागत पर उच्च पोर्ट बैंडविड्थ, घनत्व और विन्यास क्षमता को सक्षम करते हैं, और डेटा केंद्रों में बिजली की आवश्यकता को कम करते हैं।

NVIDIA® MFS1S50 एक QSFP56 VCSEL-आधारित (वर्टिकल कैविटी सरफेस-एमिटिंग लेजर) है, लागत प्रभावी 200Gb/s से 2 x 100Gb/s सक्रिय ऑप्टिकल स्प्लिटर केबल (AOC) है जिसे 200Gb/s InfiniBand (IB) HDR ( उच्च डेटा दर) सिस्टम।

MFS1S50 केबल QSFP56 प्लग करने योग्य समाधान के लिए SFF-8665 के अनुरूप है।यह एक तरफ 200Gb/s कनेक्टर के साथ सिस्टम यूनिट्स के बीच कनेक्टिविटी प्रदान करता है और दूसरी तरफ दो अलग-अलग 100Gb/s कनेक्टर, जैसे कि एक स्विच और दो सर्वर।केबल एकल QSFP56 छोर पर प्रत्येक 4 MMF (मल्टी मोड फाइबर) जोड़े से डेटा संकेतों को प्रत्येक QSFP56 मल्टीपोर्ट सिरों की दोहरी जोड़ी से जोड़ता है।केबल के प्रत्येक QSFP56 छोर में उत्पाद और स्थिति निगरानी जानकारी प्रदान करने वाला एक EEPROM शामिल है, जिसे होस्ट सिस्टम द्वारा पढ़ा जा सकता है।

NVIDIA के अद्वितीय-गुणवत्ता वाले केबल समाधान डेटा सेंटर इंटरकनेक्ट के लिए ऊर्जा-कुशल कनेक्टिविटी प्रदान करते हैं।यह कम लागत पर उच्च पोर्ट बैंडविड्थ, घनत्व और विन्यास क्षमता को सक्षम बनाता है, और डेटा केंद्रों में बिजली की आवश्यकता को कम करता है।

कठोर उत्पादन परीक्षण सर्वोत्तम आउट-ऑफ-द-बॉक्स स्थापना अनुभव, प्रदर्शन और स्थायित्व सुनिश्चित करता है।

आदेश की जानकारी

निरपेक्ष अधिकतम निर्दिष्टीकरण

निरपेक्ष अधिकतम रेटिंग वे हैं जिनसे अधिक होने पर डिवाइस को नुकसान हो सकता है।

परिचालन विशिष्टताओं और पूर्ण अधिकतम रेटिंग के बीच लंबे समय तक संचालन का इरादा नहीं है और इससे स्थायी उपकरण खराब हो सकता है।

अधिकतम निरपेक्ष दर - निर्धारण

पर्यावरण संबंधी विनिर्देश

यह तालिका उत्पाद के लिए पर्यावरणीय विशिष्टताओं को दर्शाती है।

परिचालन विनिर्देश

यह खंड सामान्य ऑपरेशन के लिए मानों की श्रेणी दिखाता है।मेजबान बोर्ड बिजली आपूर्ति फ़िल्टरिंग को एसएफएफ समिति स्पेक में अनुशंसित के रूप में डिजाइन किया जाना चाहिए।

विद्युत निर्दिष्टीकरण

टिप्पणियाँ:

• एकाधिक क्लॉक डोमेन केवल लाइन-साइड Rx पर समर्थित हैं।होस्ट साइड आरएक्स केवल एक क्लॉक डोमेन का समर्थन करता है।
• QSFP Tx CDR लॉक केवल तभी हो सकता है जब Tx लेन 4 डेटा ट्रांसमिट कर रहा हो।

इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी)

यह उत्पाद विशिष्ट डेटा सेंटर ऑपरेटिंग वातावरण में ईएसडी स्तरों के साथ संगत है और नियामक अनुपालन अनुभाग में सूचीबद्ध मानकों के अनुसार प्रमाणित है।उत्पाद को शिपिंग के दौरान सुरक्षित रखने के लिए सभी कनेक्टर्स पर सुरक्षात्मक कैप के साथ शिप किया जाता है।हाई-स्पीड केबल और ऑप्टिकल ट्रांसीवर के सामान्य संचालन और संचालन में, सर्वर/स्विच के क्यूएसएफपी पिंजरे में डालने के दौरान ईएसडी चिंता का विषय है।इसलिए, मानक ईएसडी हैंडलिंग सावधानियों को अवश्य देखा जाना चाहिए।इनमें ग्राउंडेड रिस्ट/शू स्ट्रैप्स और ईएसडी फ्लोर का उपयोग शामिल है जहां कहीं भी केबल/ट्रांसीवर को निकाला/डाला जाता है।स्थापना के बाद मेजबान उपकरण चेसिस के बाहरी इलेक्ट्रोस्टैटिक डिस्चार्ज सिस्टम स्तर ईएसडी आवश्यकताओं के अधीन हैं।

हैंडलिंग और सफाई

ट्रांसीवर को करंट सर्जेस और ओवर वोल्टेज इवेंट्स के संपर्क में आने से नुकसान हो सकता है।एब्सोल्यूट मैक्सिमम रेटिंग्स में परिभाषित स्थितियों के लिए एक्सपोज़र को प्रतिबंधित करने का ध्यान रखें।इलेक्ट्रोस्टैटिक डिस्चार्ज-सेंसिटिव डिवाइस के लिए सामान्य हैंडलिंग सावधानियों का पालन करें।ट्रांसीवर को इलेक्ट्रिकल और ऑप्टिकल पोर्ट दोनों पर डस्ट कैप के साथ भेजा जाता है।जब कोई फाइबर केबल जुड़ा न हो तो ऑप्टिकल पोर्ट पर कैप हमेशा जगह पर होनी चाहिए।ऑप्टिकल कनेक्टर में एक धंसा हुआ कनेक्टर सतह होता है जो तब उजागर होता है जब इसमें न तो केबल होती है और न ही कैप।

फाइबर केबल डालने से पहले, इससे होने वाले संदूषण को रोकने के लिए केबल कनेक्टर को साफ करें।डस्ट कैप यह सुनिश्चित करती है कि प्रकाशिकी साफ रहे और अतिरिक्त सफाई की आवश्यकता न हो।संदूषण की स्थिति में, मानक सफाई उपकरण और विधियों का उपयोग किया जाना चाहिए।तरल पदार्थ नहीं लगाना चाहिए।

इंटरोऑपरेबिलिटी

एओसी के साथ परीक्षण किए गए कॉन्फ़िगरेशन के लिए कृपया सिस्टम स्तरीय उत्पाद (एसएलपी) योग्यता रिपोर्ट देखें।

दर चयन

AOC दर चयन का समर्थन करता है, जिसे रजिस्टरों 0x57-0x58 पर लिखकर नियंत्रित किया जाता है।बाइट 0x57 (87dec, Rxn_Rate_Select) में प्रत्येक रिसीवर लेन के लिए दो बिट असाइन किए गए हैं और बाइट 0x58 (88dec, Txn_Rate_Select) में प्रत्येक ट्रांसमीटर लेन के लिए दो बिट्स चार बिटरेट तक निर्दिष्ट करने के लिए, जैसा कि SFF-8636 Rev 2.9.2 तालिका 6 में परिभाषित किया गया है -5 XN_RATE_SELECT एन्कोडिंग।सभी चार लेन के लिए समान दर चयन मान होना आवश्यक है।

नीचे दी गई तालिका प्रत्येक दर चयन सेटिंग के लिए दर निर्दिष्ट करती है।

दर चयन एनकोडिंग

यांत्रिक विनिर्देश

हाई-स्पीड इंटरकनेक्ट
डेटा सेंटर ट्रैफिक और क्लाउड कंप्यूटिंग में नवीनतम तीव्र वृद्धि के परिणामस्वरूप सर्वर वर्चुअलाइजेशन, सॉफ्टवेयर-परिभाषित नेटवर्क (एसडीएन) और इन-क्लाउड कंप्यूटिंग को तेजी से अपनाने के कारण मशीन-टू-मशीन ट्रैफिक में जबरदस्त वृद्धि हुई है।अब आर्टिफिशियल इंटेलिजेंस (एआई) मशीन लर्निंग (एमएल) जीपीयू-आधारित सिस्टम के प्रशिक्षण के लिए डेटा के टेराबाइट्स नेटवर्किंग के लिए बड़े पैमाने पर बैंडविड्थ आवश्यकताओं को जोड़ें।

यह उच्च-बैंडविड्थ और निम्न-विलंबता नेटवर्क के लिए भारी मांगें चला रहा है।हाई-स्पीड DAC और AOC केबल और ऑप्टिकल ट्रांसीवर इंटरकनेक्ट इन आधुनिक डेटा सेंटर तकनीकों में महत्वपूर्ण भूमिका निभा रहे हैं।

NVIDIA® Mellanox® LinkX® केबल और ट्रांसीवर का उत्पाद परिवार उद्योग को 10, 25, 40, 50, 100, 200, और 400GbE ईथरनेट और EDR, HDR, और क्लाउड, HPC के लिए InfiniBand उत्पादों में NDR की सबसे पूर्ण श्रृंखला प्रदान करता है। , वेब 2.0, एंटरप्राइज़, टेल्को, स्टोरेज और आर्टिफिशियल इंटेलिजेंस, डेटा सेंटर एप्लिकेशन।

LinkX केबल और ट्रांसीवर का उपयोग अक्सर टॉप-ऑफ़-रैक स्विच को NVIDIA GPUs और CPU सर्वर में नेटवर्क एडेप्टर से लिंक करने के लिए किया जाता है, और पूरे नेटवर्क इंफ्रास्ट्रक्चर में स्विच-टू-स्विच एप्लिकेशन में स्टोरेज और/या ऊपर की ओर।
