100Gb IB EDR Mellanox DAC केबल MCP1600-E003E26 MCP1600-E0xxxE QSFP28 3m
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | एमसीपी1600-ई003ई26 |
| दस्तावेज़: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| स्थिति: | नया और मूल | तकनीकी: | अनिद्रा |
|---|---|---|---|
| अधिकतम गति: | ईडीआर | आधार - सामग्री दर: | 100GB/s |
| ऑपरेटिंग सापेक्ष आर्द्रता: | 5~85% | प्रचालन केस तापमान: | 0 ~ 70 डिग्री सेल्सियस |
| प्रचार देरी: | 4.5एनएस/एम | भंडारण तापमान: | -40 ~ 85 डिग्री सेल्सियस |
| प्रमुखता देना: | EDR मेलानॉक्स DAC केबल,1m मेलानॉक्स DAC केबल,1m dac sfp केबल |
||
उत्पाद विवरण

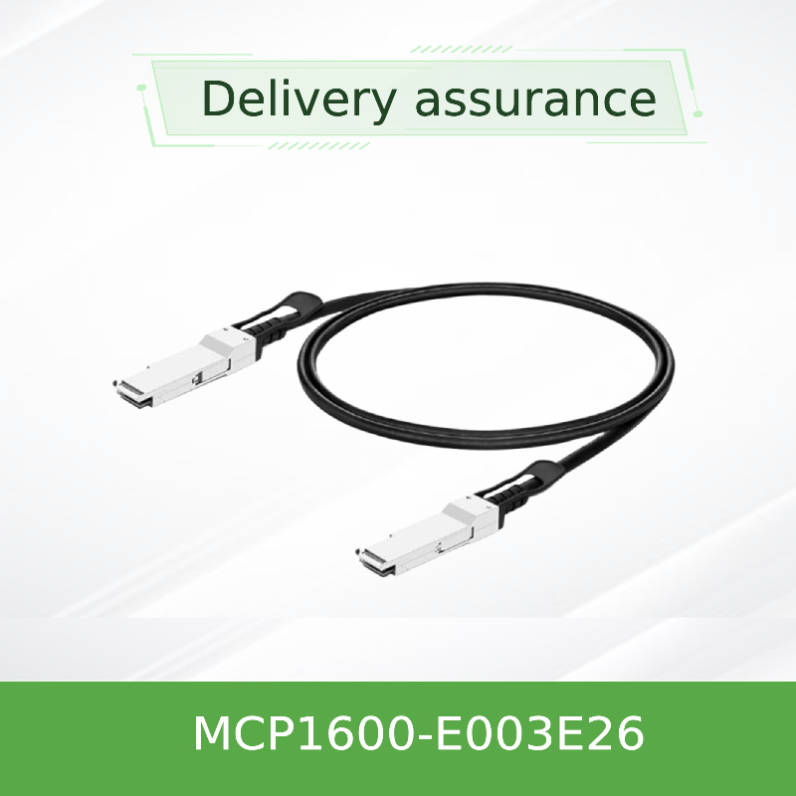

MCP1600-E003E26 100Gb/s QSFP28 डायरेक्ट अटैच कॉपर केबल
1. उत्पाद अवलोकन
Mellanox MCP1600-E003E26 एक उच्च-बैंडविड्थ निष्क्रिय डायरेक्ट अटैच कॉपर (DAC) केबल समाधान है जिसे 100Gb/s EDR इन्फिनिबैंड और ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह 3-मीटर निष्क्रिय फाइबर केबल शॉर्ट-रेंज डेटा सेंटर लिंक के लिए एक विश्वसनीय, पावर-कुशल कनेक्टिविटी विकल्प प्रदान करता है। बेहतर सिग्नल अखंडता और स्थायित्व के साथ इंजीनियर, यह उच्च-घनत्व नेटवर्क तैनाती के लिए प्रदर्शन और लागत-प्रभावशीलता का एक इष्टतम संतुलन प्रदान करता है।
2. मुख्य विशेषताएं
- 100Gb/s तक डेटा दरें (4×25Gb/s लेन) का समर्थन करता है
- अति-निम्न बिजली की खपत:<0.1W
- हॉट-स्वैपेबल QSFP28 फॉर्म फैक्टर
- SFF-8685, SFF-8636 और RoHS मानकों के अनुरूप
- बेहतर सुरक्षा के लिए LSZH (लो स्मोक जीरो हैलोजन) जैकेट
- लीड-फ्री और हैलोजन-फ्री पीसीबी निर्माण
- 3 मीटर की दूरी पर इष्टतम सिग्नल अखंडता के लिए 26AWG मोटाई
3. प्रौद्योगिकी और मानक
यह उच्च-प्रदर्शन निष्क्रिय फाइबर केबल यांत्रिक विशिष्टताओं के लिए SFF-8685 और I²C प्रबंधन इंटरफ़ेस के लिए SFF-8636 सहित कई उद्योग मानकों का पालन करता है। यह इन्फिनिबैंड EDR और ईथरनेट प्रोटोकॉल दोनों का समर्थन करता है, जो Mellanox स्विच और एडेप्टर के साथ-साथ तृतीय-पक्ष हार्डवेयर के साथ व्यापक संगतता सुनिश्चित करता है। केबल में चार परिरक्षित ट्विनएक्सियल कॉपर जोड़े शामिल हैं, जिनमें से प्रत्येक 25 Gb/s डेटा ट्रांसमिशन में सक्षम है।
4. कार्य सिद्धांत
MCP1600-E003E26 QSFP28 पोर्ट के बीच एक निष्क्रिय विद्युत इंटरकनेक्ट के रूप में कार्य करता है, जो सिग्नल को फिर से समय या प्रवर्धन की आवश्यकता के बिना सीधे तांबे के कंडक्टर के माध्यम से सिग्नल प्रसारित करता है। एकीकृत EEPROM आवश्यक उत्पाद जानकारी संग्रहीत करता है, जो होस्ट सिस्टम के I²C इंटरफ़ेस के माध्यम से सुलभ है, जो प्लग-एंड-प्ले कार्यक्षमता और स्वचालित सिस्टम पहचान को सक्षम करता है।
5. अनुप्रयोग
आधुनिक डेटा सेंटर, उच्च-प्रदर्शन कंप्यूटिंग (HPC) क्लस्टर और एंटरप्राइज़ नेटवर्क वातावरण के लिए आदर्श। आमतौर पर तैनात किया जाता है:
- टॉप-ऑफ-रैक (ToR) से सर्वर कनेक्शन
- स्विच-टू-स्विच इंटरकनेक्ट
- स्टोरेज एरिया नेटवर्क (SAN) और नेटवर्क-अटैच्ड स्टोरेज
- उच्च-आवृत्ति ट्रेडिंग इन्फ्रास्ट्रक्चर
- एआई और मशीन लर्निंग क्लस्टर
6. विशिष्टताएँ
| पैरामीटर | मान |
|---|---|
| डेटा दर | 100 Gb/s |
| लंबाई | 3 मीटर |
| केबल गेज | 26 AWG |
| कनेक्टर प्रकार | QSFP28 |
| ऑपरेटिंग तापमान | 0°C से 70°C |
| बिजली की खपत | < 0.1 W |
| न्यूनतम झुकने का त्रिज्या | 94 मिमी (बार-बार), 47 मिमी (एकल) |
| बिट त्रुटि दर | < 1E-15 Mellanox सिस्टम के साथ |
7. लाभ
- सक्रिय ऑप्टिकल केबलों की तुलना में काफी कम विलंबता और बिजली की खपत
- अनुकूलित झुकने वाले त्रिज्या प्रदर्शन के साथ बेहतर स्थायित्व
- 1E-15 से बेहतर BER के साथ उत्कृष्ट सिग्नल अखंडता
- 3 मीटर तक की शॉर्ट-रीच अनुप्रयोगों के लिए लागत प्रभावी समाधान
- सख्त उत्पादन परीक्षण बॉक्स से बाहर विश्वसनीय प्रदर्शन सुनिश्चित करता है
8. सेवा और समर्थन
सभी Mellanox निष्क्रिय कॉपर केबल उत्पादों में 1-वर्ष की सीमित हार्डवेयर वारंटी शामिल है। हम आमतौर पर 3-5 दिन की डिलीवरी, 24/7 तकनीकी सहायता और लचीली OEM/ODM सेवाएं प्रदान करते हैं। बड़े परिनियोजन और एंटरप्राइज़ अनुबंधों के लिए वॉल्यूम मूल्य निर्धारण उपलब्ध है।
9. अक्सर पूछे जाने वाले प्रश्न
प्र: क्या MCP1600-E003E26 100GbE ईथरनेट स्विच के साथ संगत है?
ए: हाँ, यह निष्क्रिय फाइबर केबल QSFP28 पोर्ट का समर्थन करने वाले 100GbE और इन्फिनिबैंड EDR स्विच के साथ संगत है।
प्र: इस DAC केबल के लिए अधिकतम प्रभावी दूरी क्या है?
ए: यह निष्क्रिय डायरेक्ट अटैच केबल 3 मीटर तक की दूरी पर विश्वसनीय प्रदर्शन के लिए अनुकूलित है।
प्र: क्या इस केबल को बाहरी बिजली या शीतलन की आवश्यकता है?
ए: नहीं, यह एक निष्क्रिय डायरेक्ट अटैच केबल है जो होस्ट पोर्ट से न्यूनतम बिजली खींचता है और इसे किसी सक्रिय शीतलन की आवश्यकता नहीं होती है।
प्र: क्या मैं इस केबल का उपयोग गैर-Mellanox उपकरणों के लिए कर सकता हूँ?
ए: Mellanox सिस्टम के लिए अनुकूलित होने पर, यह निष्क्रिय कॉपर केबल आम तौर पर अन्य विक्रेताओं के QSFP28 पोर्ट के साथ संगत है, हालांकि हम संगतता विशिष्टताओं को सत्यापित करने की सलाह देते हैं।
10. सावधानियां
- कनेक्टर के पास 10x केबल व्यास के न्यूनतम झुकने वाले त्रिज्या से अधिक न करें
- सुनिश्चित करें कि ऑपरेटिंग तापमान (0°C से 70°C) और आर्द्रता (5% से 85%) निर्दिष्ट सीमाओं के भीतर रहे
- स्थापना से पहले होस्ट हार्डवेयर विशिष्टताओं के साथ संगतता सत्यापित करें
- आंतरिक क्षति को रोकने के लिए स्थापना के दौरान तेज झुकने या घुमावों से बचें
- हैंडलिंग करते समय उचित ESD सावधानियों का प्रयोग करें
