2m HDR100 मेलानॉक्स DAC केबल डायरेक्ट अटैच फाइबर केबल MCP7H50-H002R26 MCP7H50-V0xxR QSFP56
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | एमसीपी7एच50-एच002आर26 |
| दस्तावेज़: | MCP7H50-H002R26.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| स्थिति: | नया और मूल | उपलब्धता: | भंडार |
|---|---|---|---|
| वारंटी समय: | 1 वर्ष | तकनीकी: | अनिद्रा |
| अधिकतम गति: | एचडीआर से 2xHDR100 | आधार - सामग्री दर: | 200 जीबी/एस से 100 जीबी/एस |
| वोल्टेज आपूर्ति: | -0.3 ~ 3.6V | आंकड़ा इनपुट वोल्टेज: | -0.3 ~ 3.465V |
| नियंत्रण इनपुट वोल्टेज: | -0.3 ~ 4.0V | क्षति सीमा: | 3.4DBM |
| प्रमुखता देना: | 2m मेलानॉक्स DAC केबल,HDR100 मेलानॉक्स DAC केबल,2m डायरेक्ट अटैच फाइबर केबल |
||
उत्पाद विवरण

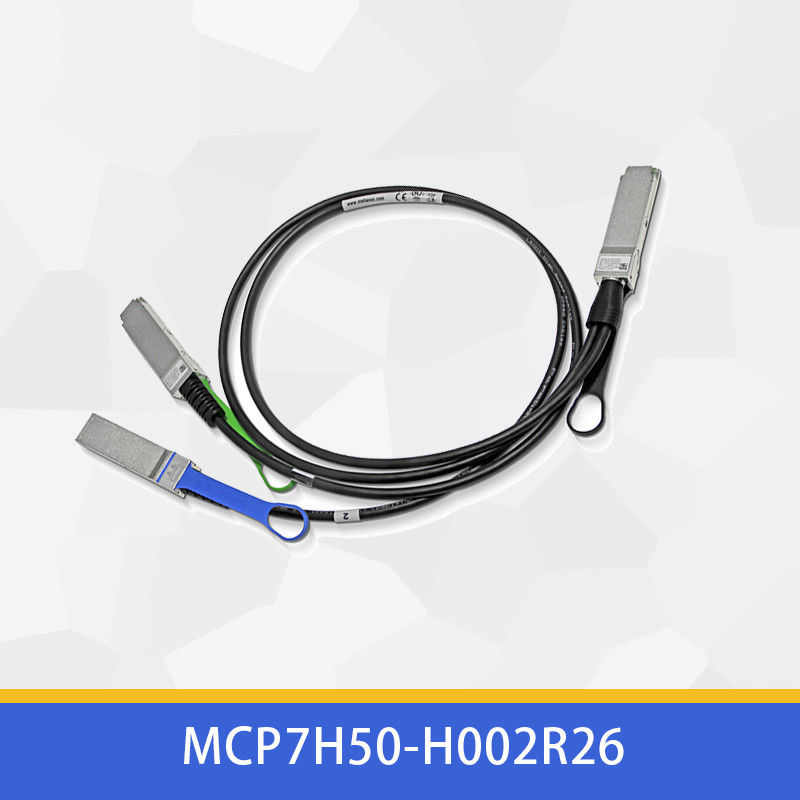

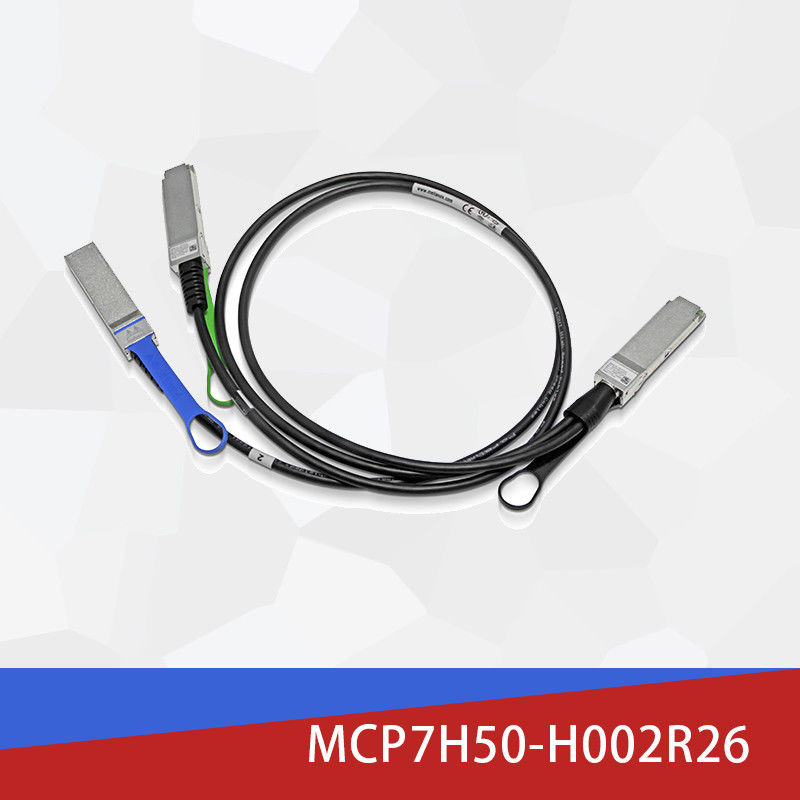

Mellanox MCP7H50-H002R26: 200G HDR से डबल 100G HDR100 ब्रेकआउट डीएसी केबल
प्रदर्शन की मुख्य विशेषताएं
बैंडविड्थ अनुकूलन
200G HDR बैंडविड्थ को शून्य सक्रिय शक्ति आवश्यकता के साथ दो स्वतंत्र 100G HDR100 चैनलों में कुशलतापूर्वक विभाजित करता है
उन्नत सिग्नल अखंडता
PAM4 मॉड्यूलेशन तकनीक 1E-15 से बेहतर BER के साथ असाधारण डेटा ट्रांसमिशन सुनिश्चित करती है
उत्पाद का अवलोकन
Mellanox MCP7H50-H002R26 एक उच्च प्रदर्शन प्रत्यक्ष संलग्न तांबा (DAC) ब्रेकआउट समाधान है जो पारंपरिक के लिए एक बेहतर विकल्प के रूप में कार्य करता हैनिष्क्रिय फाइबर केबलयह अभिनव इंटरकनेक्ट एक एकल 200Gb/s InfiniBand HDR पोर्ट को दो स्वतंत्र 100Gb/s HDR100 कनेक्शन में कुशलतापूर्वक परिवर्तित करता है।डेटा केंद्रों को प्रदर्शन का एक इष्टतम संयोजन प्रदान करनाउच्च घनत्व वाले नेटवर्क वातावरण के लिए ऊर्जा दक्षता और लागत प्रभावीता।
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद मॉडल | MCP7H50-H002R26 |
| डेटा दर विन्यास | 200G HDR से 2×100G HDR100 |
| इंटरकनेक्ट प्रकार | प्रत्यक्ष संलग्न तांबा (DAC) |
| केबल की लंबाई | 2 मीटर (±0.05 मीटर की सहिष्णुता) |
| कनेक्टर इंटरफ़ेस | QSFP56 से 2×QSFP56 |
| तार गेज | 26 AWG |
| बिजली की खपत | <0.1W (गतिहीन संचालन) |
| परिचालन तापमान | 0°C से 70°C |
| अनुपालन मानक | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| विशेषता प्रतिबाधा | 100Ω (90-110Ω रेंज) |
प्रौद्योगिकी कार्यान्वयन
यह उन्नतनिष्क्रिय फाइबर केबलविकल्प परिष्कृत 4×50Gb/s PAM4 मॉड्यूलेशन तकनीक का उपयोग करता है, जो सभी संचरण चैनलों में असाधारण सिग्नल अखंडता प्रदान करता है। The solution fully complies with InfiniBand Trade Association (IBTA) HDR standards and incorporates SFF-8665 and SFF-8636 specifications for seamless integration and comprehensive management via I²C interface, पारंपरिक फाइबर ऑप्टिक सिस्टम के लिए एक मजबूत विकल्प प्रदान करता है।
परिचालन पद्धति

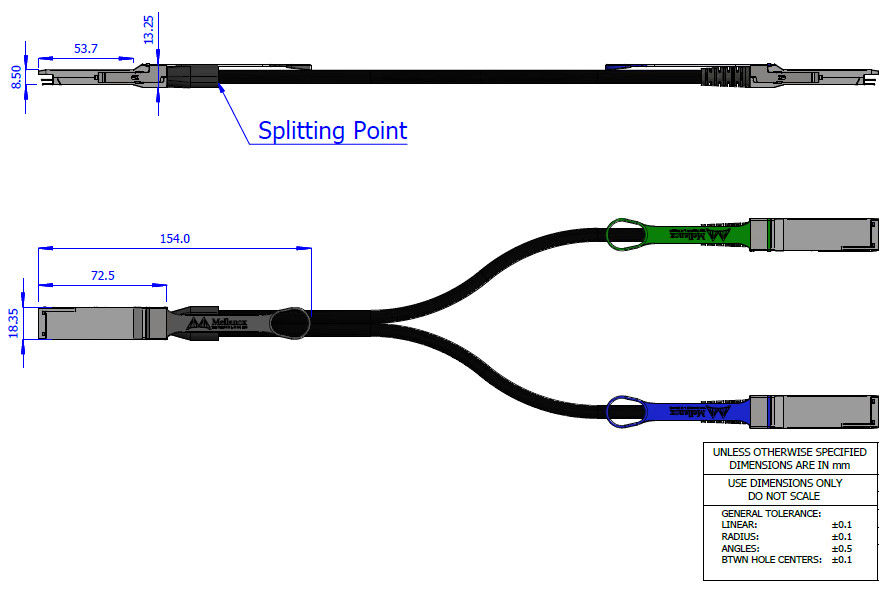

MCP7H50-H002R26 एक बुद्धिमान निष्क्रिय विद्युत पुल के रूप में कार्य करता है,एक एकल QSFP56 कनेक्टर (जो 200G HDR को सपोर्ट करता है) से दो स्वतंत्र QSFP56 कनेक्टर (प्रत्येक 100G HDR100 को सपोर्ट करता है) तक उच्च गति वाले सिग्नल को कुशलतापूर्वक रूट करनाइस परिष्कृतनिष्क्रिय फाइबर केबलreplacement maintains exceptional signal integrity through precision impedance-matched copper conductors (100Ω characteristic impedance) and advanced shielding technologies that effectively minimize crosstalk and electromagnetic interference, विश्वसनीय डेटा संचरण सुनिश्चित करता है।
अनुप्रयोग परिवेश
यह उच्च घनत्व वाला इंटरकनेक्ट समाधान आधुनिक बुनियादी ढांचे की आवश्यकताओं के लिए आदर्श रूप से उपयुक्त हैः
डाटा सेंटर नेटवर्क
हाइपरस्केल वातावरणों के लिए रीढ़-पत्ती वास्तुकला और टॉप-ऑफ-रैक कनेक्टिविटी
उच्च-प्रदर्शन कंप्यूटिंग
वैज्ञानिक अनुसंधान और इंजीनियरिंग सिमुलेशन के लिए क्लस्टर इंटरकनेक्ट
एआई और मशीन लर्निंग
गहरी सीखने के ढांचे के लिए प्रशिक्षण समूह कनेक्टिविटी
भंडारण प्रणाली
एसएएन और एनएएस भंडारण समाधानों के लिए उच्च गति कनेक्शन
प्रतिस्पर्धात्मक लाभ
MCP7H50-H002R26 सक्रिय ऑप्टिकल केबलों और पिछली पीढ़ी के तांबे के समाधानों दोनों पर महत्वपूर्ण फायदे प्रदान करता हैः
- आर्थिक दक्षता:समकक्ष सक्रिय ऑप्टिकल समाधानों की तुलना में लगभग 35-45% लागत में कमी प्रदान करता है
- शक्ति अनुकूलनःसक्रिय ऑप्टिकल केबलों के लिए 2-3W की तुलना में 0.1W से कम की खपत करता है
- बढ़ी हुई विश्वसनीयता:निष्क्रिय डिजाइन सक्रिय घटकों के साथ जुड़े विफलता बिंदुओं को समाप्त करता है
- कम विलंबता:विद्युत संकेत संचरण ऑप्टिकल रूपांतरण प्रणालियों की तुलना में कम विलंबता प्रदान करता है
- पर्यावरण सुरक्षाःएलएसजेडएच जैकेट और हेलोजन मुक्त निर्माण सुविधा सुरक्षा मानकों में सुधार करते हैं
- थर्मल मैनेजमेंटःघनी संरचनाओं में कम बिजली की खपत से शीतलन आवश्यकताएं कम होती हैं
सहायक सेवाएं
Mellanox MCP7H50-H002R26 के लिए व्यापक समर्थन बुनियादी ढांचा प्रदान करता हैः
- सामग्री और विनिर्माण दोषों को कवर करने वाली 1 वर्ष की सीमित हार्डवेयर वारंटी
- एकीकरण की चुनौतियों के लिए विशेषज्ञ सहायता के साथ वैश्विक तकनीकी सहायता नेटवर्क
- बड़े पैमाने पर तैनाती परिदृश्यों के लिए कस्टम कॉन्फ़िगरेशन सेवाएं
- त्वरित विकल्पों के साथ 2-3 सप्ताह के भीतर मानक आदेश पूर्ति उपलब्ध
- विषम वातावरण के लिए संगतता सत्यापन सेवाएं
अक्सर पूछे जाने वाले प्रश्न
यह डीएसी समाधान किस अधिकतम दूरी का समर्थन करता है?
MCP7H50-H002R26 को 3 मीटर तक की कम दूरी के अनुप्रयोगों के लिए इंजीनियर किया गया है, जिससे यह विशेष रूप से डेटा सेंटर वातावरण में रैक-स्केल और आसन्न-रैक कनेक्टिविटी के लिए उपयुक्त है।
क्या यह केबल गैर-मेलनॉक्स उपकरणों के साथ संगत है?
जबकि Mellanox प्रणालियों के लिए अनुकूलित, यहनिष्क्रिय फाइबर केबलविकल्प उद्योग के मानकों का पालन करता है और सामान्य रूप से अन्य विक्रेताओं के उपकरणों के साथ संगत है जो InfiniBand HDR और संगत QSFP56 इंटरफेस का समर्थन करते हैं।
इन केबलों के लिए किस प्रकार के रखरखाव की आवश्यकता है?
एक निष्क्रिय समाधान के रूप में, MCP7H50-H002R26 को भौतिक क्षति के लिए आवधिक दृश्य निरीक्षण के अलावा न्यूनतम रखरखाव की आवश्यकता होती है और यह सुनिश्चित करना कि कनेक्टर साफ और मलबे से मुक्त रहें।
स्थापना के लिए दिशानिर्देश
इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित करने के लिए:
- एकल मोड़ के लिए न्यूनतम मोड़ त्रिज्या 34 मिमी और दोहराया मोड़ के लिए 68 मिमी बनाए रखें
- तेज मोड़ से बचें, विशेष रूप से कनेक्टर इंटरफेस के पास जहां तनाव केंद्रित है
- हैंडलिंग और स्थापना प्रक्रियाओं के दौरान उचित ईएसडी सावधानियों को लागू करें
- तैनाती से पहले होस्ट सिस्टम फर्मवेयर और ड्राइवर संस्करणों के साथ संगतता सत्यापित करें
- निर्दिष्ट तापमान (0°C से 70°C) और आर्द्रता (5% से 85%) के दायरे के भीतर सख्ती से कार्य करें
- स्थापना से पहले और रखरखाव चक्रों के दौरान मलबे या क्षति के लिए नियमित रूप से कनेक्टरों का निरीक्षण करें
