ईथरनेट मेलानॉक्स Qsfp DAC केबल MCP1600-C003E30L 100GbE 3m
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MCP1600-C003E30L |
| दस्तावेज़: | PB_MCP1600-C0xxEyyz_100GbE_...AC.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| स्थिति: | नया और मूल | उपलब्धता: | भंडार |
|---|---|---|---|
| वारंटी समय: | 1 वर्ष | तकनीकी: | ईथरनेट |
| समय सीमा: | स्टॉक के अनुसार | अधिकतम गति: | एचडीआर |
| लंबाई: | 3 मी | कनेक्टर प्रकार: | QSFP28 |
| प्रमुखता देना: | 100GbE qsfp डैक केबल,3m qsfp डैक केबल,MCP1600-C003E30L |
||
उत्पाद विवरण

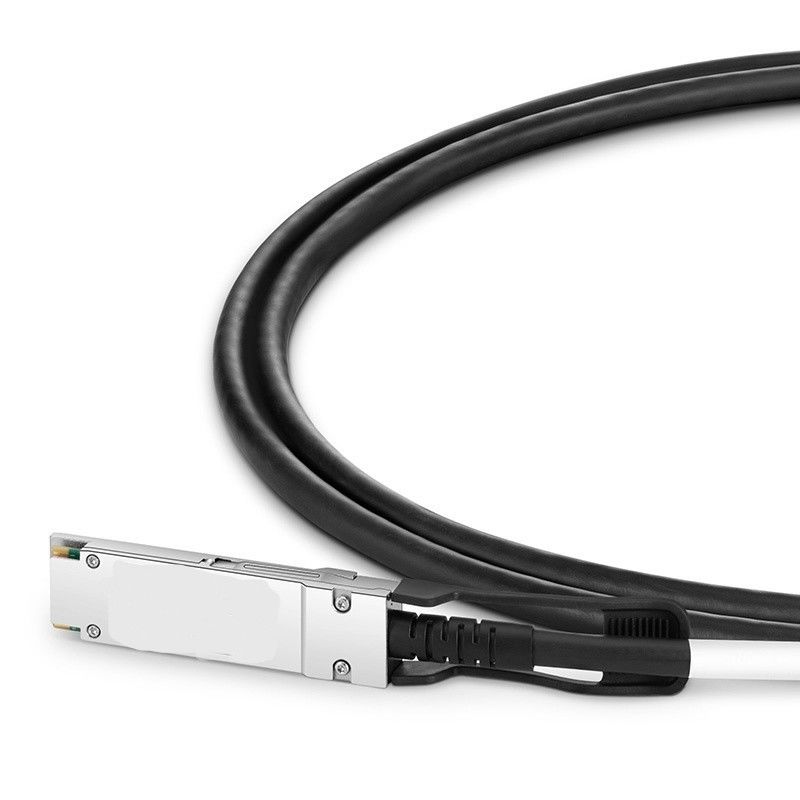

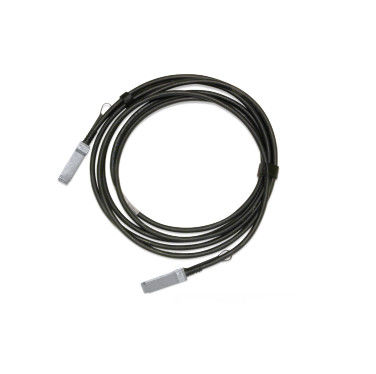

Mellanox MCP1600-C003E30L 100GbE QSFP28 डायरेक्ट अटैच कॉपर केबल
1. उत्पाद अवलोकन
Mellanox® MCP1600-C003E30L एक उच्च-प्रदर्शन वाला 100 गीगाबिट ईथरनेट (100GbE) QSFP28 डायरेक्ट अटैच कॉपर (DAC) केबल है, जिसे विश्वसनीय, कम दूरी के डेटा सेंटर इंटरकनेक्शन के लिए डिज़ाइन किया गया है। यह 3-मीटर पैसिव कॉपर केबल असेंबली ऑप्टिकल ट्रांससीवर के लिए एक पावर-कुशल और लागत-अनुकूल विकल्प प्रदान करता है, जो उच्च-बैंडविड्थ अनुप्रयोगों के लिए मजबूत प्रदर्शन प्रदान करता है। इसे चार एकीकृत कॉपर चैनलों के माध्यम से 100Gb/s डेटा दर का समर्थन करने के लिए डिज़ाइन किया गया है, जिनमें से प्रत्येक 25 Gb/s पर संचालित होता है। यह पैसिव कॉपर केबल स्विच, राउटर और सर्वर को रैक्स के अंदर या आसन्न रैक्स में जोड़ने के लिए एक आदर्श समाधान है।
2. मुख्य विशेषताएं
- उच्च-बैंडविड्थ अनुप्रयोगों के लिए 100GbE डेटा दरें (4x25Gbps) का समर्थन करता है।
- आसान स्थापना और रखरखाव के लिए हॉट-प्लग करने योग्य QSFP28 फॉर्म फैक्टर।
- बेहतर ऊर्जा दक्षता के लिए कम बिजली की खपत (<0.1W)।
- विस्तारित 3 मीटर पहुंच के लिए RS-FEC के साथ IEEE 802.3bj CA-25G-L विनिर्देश के अनुरूप।
- बेहतर सुरक्षा के लिए लो स्मोक जीरो हैलोजन (LSZH) जैकेट और लीड-फ्री, हैलोजन-फ्री PCB की सुविधा है।
- डिवाइस पहचान और निदान के लिए एक SFF-8636 अनुरूप I²C प्रबंधन इंटरफ़ेस शामिल है।
- 100Ω के एक विशिष्ट प्रतिबाधा के साथ बेहतर सिग्नल अखंडता के लिए डिज़ाइन किया गया।
3. प्रौद्योगिकी और मानक
यह डायरेक्ट अटैच कॉपर केबल उच्च डेटा दरें प्राप्त करने के लिए उन्नत विद्युत सिग्नलिंग तकनीक का लाभ उठाता है। यह QSFP28 फॉर्म फैक्टर के लिए SFF-8685 और प्रबंधन इंटरफ़ेस के लिए SFF-8636 सहित प्रमुख उद्योग मानकों के अनुपालन को सुनिश्चित करने के लिए कठोरता से परीक्षण किया जाता है। अपनी 3-मीटर लंबाई पर त्रुटि मुक्त डेटा ट्रांसमिशन के लिए, यह IEEE 802.3bj CA-25G-L मानक द्वारा अनिवार्य रीड-सोलोमन फॉरवर्ड एरर करेक्शन (RS-FEC) का उपयोग करता है। यह QSFP28 डायरेक्ट अटैच कॉपर केबल को आधुनिक डेटा सेंटर नेटवर्क में एक विश्वसनीय और इंटरऑपरेबल घटक बनाता है।
4. कार्य सिद्धांत
यह पैसिव फाइबर केबल बंडल किए गए ट्विन-अक्षीय कॉपर तारों पर सीधे विद्युत संकेतों को प्रसारित करके संचालित होता है। केबल का प्रत्येक सिरा एक QSFP28 कनेक्टर के साथ समाप्त होता है जो सीधे होस्ट सिस्टम के पोर्ट के साथ इंटरफेस करता है। कनेक्टर में एक EEPROM चिप होता है, जो सीरियल नंबर, निर्माता और केबल विशेषताओं जैसी महत्वपूर्ण उत्पाद जानकारी संग्रहीत करता है। इस डेटा को I²C इंटरफ़ेस के माध्यम से होस्ट द्वारा पढ़ा जाता है, जिससे स्वचालित पहचान और कॉन्फ़िगरेशन सक्षम होता है। एक पैसिव कॉपर केबल के रूप में, इसे किसी सिग्नल रीटाइमिंग या सक्रिय घटकों की आवश्यकता नहीं होती है, जिसके परिणामस्वरूप न्यूनतम विलंबता और बिजली की खपत होती है, जिससे सिग्नल पथ कम दूरी के डेटा ट्रांसमिशन के लिए असाधारण रूप से कुशल हो जाता है।
5. अनुप्रयोग और उपयोग
MCP1600-C003E30L को उच्च-प्रदर्शन कंप्यूटिंग वातावरण में तैनात किया जाता है जहां कम विलंबता और उच्च बैंडविड्थ महत्वपूर्ण हैं। इसके प्राथमिक अनुप्रयोगों में शामिल हैं:
- डेटा सेंटर इंटरकनेक्ट्स: टॉप-ऑफ-रैक (ToR) स्विच को लीफ/स्पाइन स्विच या उच्च-घनत्व सर्वर से जोड़ना।
- उच्च-आवृत्ति ट्रेडिंग (HFT) नेटवर्क: जहां वित्तीय लेनदेन प्रणालियों के लिए न्यूनतम विलंबता सर्वोपरि है।
- क्लाउड इन्फ्रास्ट्रक्चर: क्लाउड सेवा प्रदाताओं के लिए स्केलेबल और कुशल बैकएंड नेटवर्क बनाना।
- एंटरप्राइज नेटवर्क कोर: बड़े एंटरप्राइज नेटवर्क की कोर लेयर्स में ट्रैफ़िक को एकत्रित करना।
- स्टोरेज एरिया नेटवर्क (SANs): उच्च गति डेटा एक्सेस के लिए स्टोरेज एरे को सर्वर से जोड़ना।
6. विनिर्देश और चयन गाइड
निम्नलिखित तालिका MCP1600-C003E30L मॉडल के प्रमुख विनिर्देशों का विवरण देती है और अन्य वेरिएंट के खिलाफ चयन के लिए एक मार्गदर्शिका के रूप में कार्य करती है।
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल नंबर | MCP1600-C003E30L |
| डेटा दर | 100 Gb/s (4x25.78125 Gb/s) |
| इंटरफ़ेस | QSFP28 से QSFP28 |
| केबल प्रकार | डायरेक्ट अटैच कॉपर (DAC), पैसिव |
| लंबाई | 3 मीटर |
| जैकेट | LSZH (लो स्मोक जीरो हैलोजन), ब्लैक |
| वायर गेज | 30 AWG |
| लिंक कोड | CA-L (RS-FEC के साथ) |
| बिजली की खपत | < 0.1 W |
| ऑपरेटिंग तापमान | 0°C से 70°C |
7. लाभ और बिक्री बिंदु
- लागत-प्रभावशीलता: कम दूरी के लिए सक्रिय ऑप्टिकल केबल (AOC) और ट्रांससीवर-आधारित समाधानों पर महत्वपूर्ण बचत प्रदान करता है।
- अल्ट्रा-लो लेटेंसी: पैसिव डिज़ाइन लगभग-शून्य विलंबता सुनिश्चित करता है, जो प्रदर्शन-संवेदनशील अनुप्रयोगों के लिए महत्वपूर्ण है।
- उच्च विश्वसनीयता: बॉक्स से बाहर बेहतर प्रदर्शन और स्थायित्व की गारंटी के लिए कठोर उत्पादन परीक्षण से गुजरता है।
- पर्यावरण के अनुकूल डिज़ाइन: LSZH और HF/LF सामग्री के साथ निर्मित, जो सख्त पर्यावरणीय और सुरक्षा मानकों को पूरा करता है।
- निर्बाध एकीकरण: हॉट-प्लग करने योग्य और उद्योग मानकों के अनुरूप, Mellanox और अन्य विक्रेताओं के उपकरणों के साथ व्यापक संगतता सुनिश्चित करता है।
8. सेवा और समर्थन
इस उत्पाद को 1-वर्ष की सीमित हार्डवेयर वारंटी का समर्थन प्राप्त है, जो दोषपूर्ण भागों की मरम्मत या प्रतिस्थापन को कवर करता है। हम एक विशाल इन्वेंट्री के साथ एक स्थिर आपूर्ति श्रृंखला की गारंटी देते हैं, जो तत्काल परियोजना समय-सीमा को पूरा करने के लिए त्वरित डिलीवरी को सक्षम बनाता है। हमारी समर्पित तकनीकी सहायता टीम पूर्व-बिक्री परामर्श और बिक्री के बाद तकनीकी सहायता प्रदान करने के लिए 24/7 उपलब्ध है, जो आपके नेटवर्क इन्फ्रास्ट्रक्चर में एक सुचारू एकीकरण सुनिश्चित करती है।
9. अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्र: CA-N और CA-L लिंक कोड के बीच क्या अंतर है?
उ: CA-N (नो-FEC) कम केबलों (2m तक) के लिए है, जिसमें फॉरवर्ड एरर करेक्शन नहीं है। CA-L (लॉन्ग), जिसका उपयोग इस 3m केबल में किया जाता है, लंबी दूरी पर सिग्नल अखंडता सुनिश्चित करने के लिए रीड-सोलोमन FEC (RS-FEC) को सक्षम करता है।
प्र: क्या यह DAC केबल गैर-Mellanox स्विच के साथ संगत है?
उ: Mellanox सिस्टम के लिए अनुकूलित होने पर, QSFP28 DAC केबल उद्योग मानकों पर आधारित हैं और अक्सर अन्य प्रमुख विक्रेताओं के उपकरणों के साथ संगत होते हैं। हम विशिष्ट स्विच के संगतता मैट्रिक्स की जांच करने की सलाह देते हैं।
प्र: क्या इस पैसिव केबल को बाहरी बिजली की आवश्यकता है?
उ: नहीं। एक पैसिव डायरेक्ट अटैच कॉपर केबल होस्ट पोर्ट से सीधे न्यूनतम बिजली (<0.1W) खींचता है और इसमें कोई सक्रिय घटक नहीं होते हैं, जिससे इसकी कम बिजली की खपत होती है।
प्र: इस केबल के लिए न्यूनतम झुकने का त्रिज्या क्या है?
उ: एकल, गैर-दोहरावदार झुकने के लिए न्यूनतम झुकने का त्रिज्या केबल व्यास का 5x है (30AWG के लिए 35.5 मिमी)। स्थापना के दौरान बार-बार झुकने के लिए, केबल व्यास का 10x (71 मिमी) का झुकने का त्रिज्या बनाए रखें।
10. सावधानियां
- संगतता: खरीद से पहले अपने विशिष्ट स्विच और पोर्ट कॉन्फ़िगरेशन के साथ संगतता सत्यापित करें।
- हैंडलिंग: आंतरिक कंडक्टरों को नुकसान से बचाने के लिए निर्दिष्ट न्यूनतम झुकने के त्रिज्या से परे तेज झुकने से बचें।
- पर्यावरण की स्थिति: निर्दिष्ट तापमान (0°C से 70°C) और आर्द्रता (5% से 85% गैर-संघनक) सीमाओं के भीतर संचालित और संग्रहीत करें।
- इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD): संवेदनशील घटकों को स्थैतिक क्षति से बचाने के लिए केबल कनेक्टर्स को संभालते समय हमेशा एक ESD कलाई का पट्टा पहनें।
- स्थापना: केबल डालने या निकालने से पहले सुनिश्चित करें कि सिस्टम बंद है या पोर्ट हॉट-प्लगिंग का समर्थन करता है।
