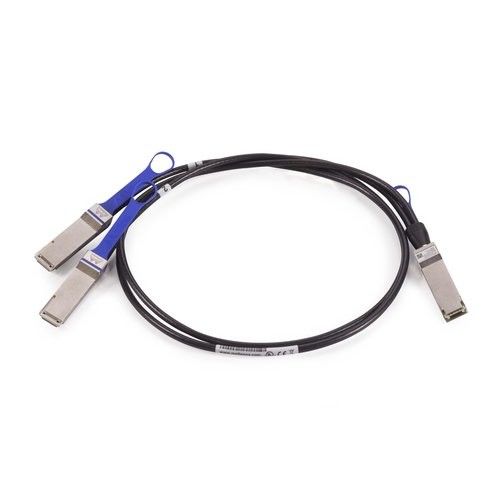

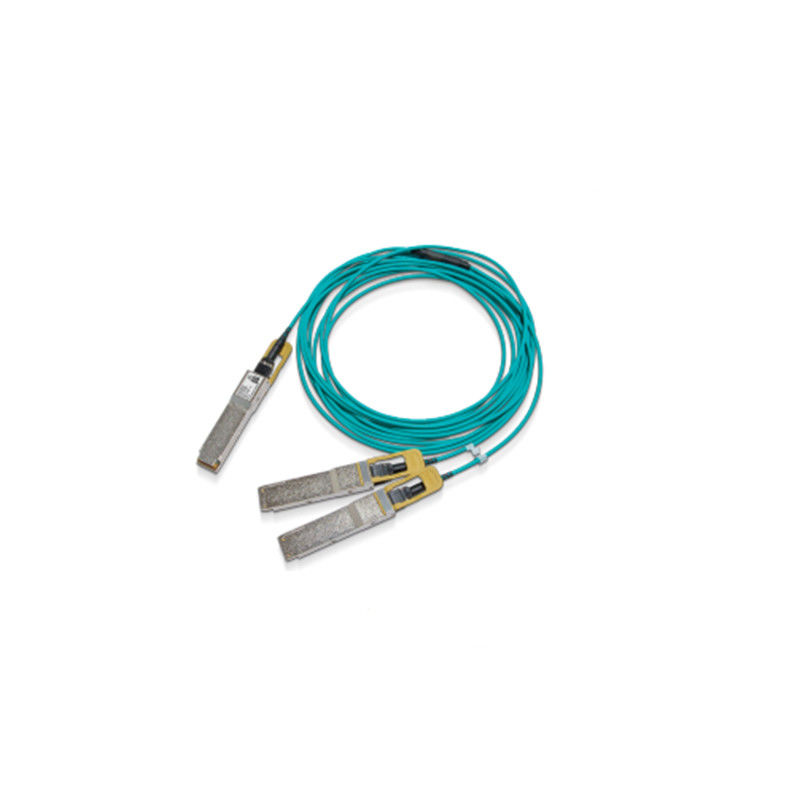

MFS1S50-H005V 200Gb/s QSFP56 से 2x100Gb/s एक्टिव ऑप्टिकल केबल (AOC)

1उत्पाद का अवलोकन

NVIDIA® MFS1S50-H005V एक उच्च प्रदर्शन, लागत प्रभावी सक्रिय ऑप्टिकल स्प्लिटर केबल (AOC) है जिसे आधुनिक डेटा सेंटर इंटरकनेक्ट के लिए डिज़ाइन किया गया है।यह अभिनव ऑप्टिकल फाइबर केबल समाधान एक एकल 200Gb/s पोर्ट को दो स्वतंत्र 100Gb/s चैनलों में बदल देता हैयह उच्च गति नेटवर्क के लिए एक आवश्यक घटक है।बेहतर प्रदर्शन और पहुंच के साथ पारंपरिक निष्क्रिय फाइबर केबल समाधानों के लिए एक विश्वसनीय विकल्प प्रदान करना.

2मुख्य विशेषताएं

• 200Gb/s InfiniBand HDR और 200GbE से 2x100Gb/s विभाजन का समर्थन करता है
• प्रत्येक लेन पर 4x50Gb/s PAM4 मॉड्यूलेशन का उपयोग करता है
• आसान तैनाती के लिए गर्म प्लग करने योग्य QSFP56 फॉर्म फैक्टर
• कम बिजली की खपतः 4.5W (200G अंत), 3.0W (100G अंत विशिष्ट)
• मल्टी-मोड फाइबर (एमएमएफ) पर 30 मीटर तक की पहुंच
• SFF-8665, SFF-8636 और RoHS मानकों के अनुरूप
• एकीकृत डिजिटल डायग्नोस्टिक निगरानी (डीडीएम) इंटरफ़ेस

3मूल प्रौद्योगिकी एवं मानक

This AOC leverages VCSEL (Vertical Cavity Surface-Emitting Laser) technology and is fully compliant with key industry standards including SFF-8665 for the QSFP56 form factor and SFF-8636 for management. यह व्यापक अंतरक्रियाशीलता सुनिश्चित करने के लिए IBTA InfiniBand HDR और 200 गीगाबिट ईथरनेट प्रोटोकॉल का समर्थन करता है। एकीकृत I2C इंटरफ़ेस व्यापक निगरानी और प्रबंधन क्षमताएं प्रदान करता है,एक बुनियादी निष्क्रिय फाइबर केबल की तुलना में एक महत्वपूर्ण लाभ.

4कार्य सिद्धांत

केबल एक सक्रिय ऑप्टिकल स्प्लिटर के रूप में कार्य करता है। एकल 200G QSFP56 अंत एक 200Gb / s संकेत प्राप्त करता है, जिसे फिर विभाजित किया जाता है और दो अलग 100Gb / s ऑप्टिकल संकेतों में परिवर्तित किया जाता है।ये संकेत आंतरिक बहु-मोड फाइबर के माध्यम से दो 100G QSFP56 छोरों में प्रेषित होते हैंयह सक्रिय रूपांतरण प्रक्रिया, एक निष्क्रिय फाइबर केबल के विपरीत, जो केवल एक संकेत ले जाती है, डेटा सेंटर वातावरण के भीतर लंबी पहुंच और बेहतर संकेत अखंडता को सक्षम करती है।

5अनुप्रयोग परिदृश्य

• 200G लीफ स्विच को 100G स्पाइन स्विच या सर्वर से आपस में जोड़ना
• उच्च प्रदर्शन कंप्यूटिंग (एचपीसी) और एआई/एमएल क्लस्टर
• डाटा सेंटर फैब्रिक विस्तार और नेटवर्क विभाजन
• उच्च आवृत्ति व्यापार और वित्तीय डेटा नेटवर्क
• क्लाउड इन्फ्रास्ट्रक्चर और एंटरप्राइज डेटा सेंटर

6विनिर्देश और आदेश सूचना

आदेश तालिका

7लाभ और बिक्री बिंदु

• बंदरगाह घनत्व अनुकूलनःएक एकल 200G स्विच पोर्ट से उपलब्ध 100G कनेक्शनों की संख्या को दोगुना कर देता है, दो अलग-अलग ऑप्टिकल फाइबर केबलों का उपयोग करने की तुलना में प्रति पोर्ट बेहतर लागत प्रदान करता है।
• उत्कृष्ट प्रदर्शन:सक्रिय सिग्नल रीटाइमिंग और प्रवर्धन निष्क्रिय डीएसी केबल या मानक निष्क्रिय फाइबर केबल की तुलना में लंबी दूरी पर बेहतर सिग्नल अखंडता सुनिश्चित करता है।
• कम विलंबता:कम विलंबता वाले डाटा ट्रांसमिशन के लिए डिज़ाइन किया गया है, जो एचपीसी और वित्तीय अनुप्रयोगों के लिए महत्वपूर्ण है।
• उपयोग में आसानी:गर्म-प्लग करने योग्य और लचीला, भारी तांबे के विकल्पों के मुकाबले केबल प्रबंधन को सरल बनाता है।

8सेवा एवं सहायता

हमारे सभी उत्पादों, इस उच्च प्रदर्शन ऑप्टिकल फाइबर केबल सहित, एक मानक वारंटी द्वारा समर्थित हैं। हम तेजी से वितरण के लिए 10 मिलियन से अधिक इकाइयों की एक विशाल सूची बनाए रखते हैं।हमारी समर्पित तकनीकी सहायता टीम एकीकरण और समस्या निवारण में सहायता के लिए 24/7 परामर्श प्रदान करती हैयह सुनिश्चित करता है कि आपकी तैनाती सफल हो।

9अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न: क्या यह केबल मेरे मौजूदा Mellanox/NVIDIA स्पेक्ट्रम स्विच के साथ संगत है?
A: हाँ, MFS1S50-H005V AOC को NVIDIA स्पेक्ट्रम स्विच (जैसे SN3700, SN4600) और अन्य Mellanox InfiniBand सिस्टम HDR दरों का समर्थन करने के साथ निर्बाध सहकार्यता के लिए डिज़ाइन किया गया है।

प्रश्न: इस सक्रिय ऑप्टिकल केबल का निष्क्रिय फाइबर केबल से क्या अंतर है?
उत्तरः एक एओसी में सक्रिय घटक होते हैं जो ऑप्टिकल सिग्नल को प्रवर्धित करते हैं और पुनः समय देते हैं, जिससे लंबी पहुंच (एमएमएफ के साथ 30 मीटर तक) और बेहतर सिग्नल अखंडता की अनुमति मिलती है।निष्क्रिय फाइबर केबल में कोई सक्रिय घटक नहीं होता है और आमतौर पर बहुत कम दूरी या विभिन्न अनुप्रयोगों के लिए उपयोग किया जाता है.

प्रश्न: क्या दोनों 100जी छोरों को अलग-अलग स्विच से जोड़ा जा सकता है?
A: नहीं, दोनों 100G अंत एकल 200G अंत से उत्पन्न होते हैं और उनका प्रबंधन किया जाता है। उन्हें दो अलग-अलग उपकरणों (जैसे, दो सर्वर) को एक अपस्ट्रीम 200G पोर्ट से जोड़ने के लिए डिज़ाइन किया गया है।

10. सावधानी

• मेजबान डिवाइस पोर्ट विनिर्देशों (QSFP56, HDR/200G का समर्थन) के साथ संगतता सुनिश्चित करें।
• इंस्टॉलेशन के दौरान आंतरिक फाइबरों को नुकसान से बचाने के लिए न्यूनतम मोड़ त्रिज्या (30 मिमी) का पालन करें।
• जब बंदरगाहों का प्रयोग नहीं किया जाता है तो हमेशा सुरक्षात्मक धूल के ढक्कनों का प्रयोग करें।
• हैंडलिंग के दौरान मानक ईएसडी (इलेक्ट्रोस्टैटिक डिस्चार्ज) सावधानियों का पालन करें।
• यह उपकरण एफसीसी वर्ग ए सीमाओं का अनुपालन करता है। आवासीय क्षेत्रों में संचालन हस्तक्षेप का कारण बन सकता है।
