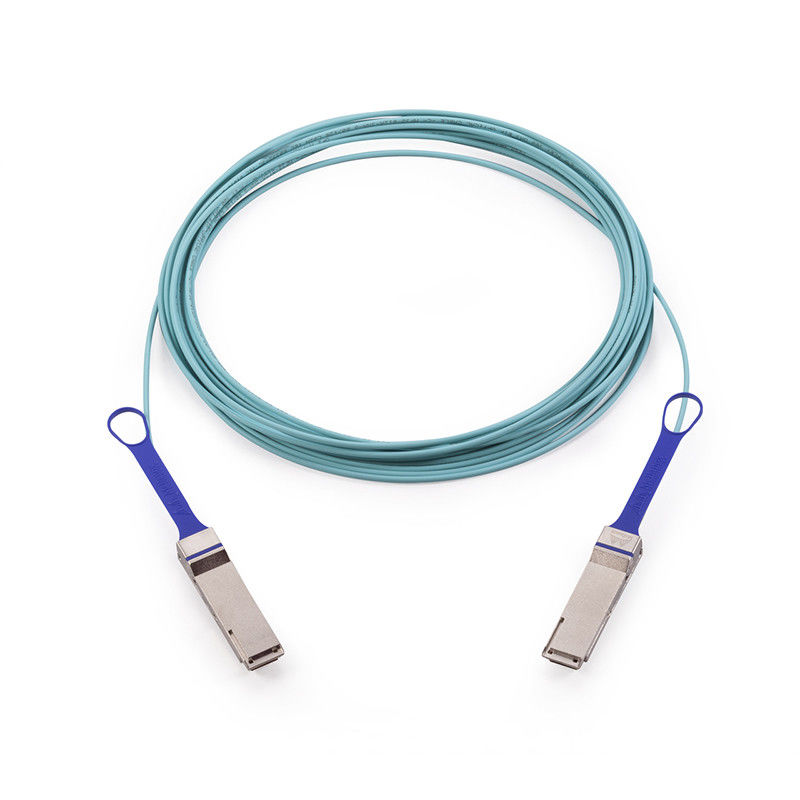

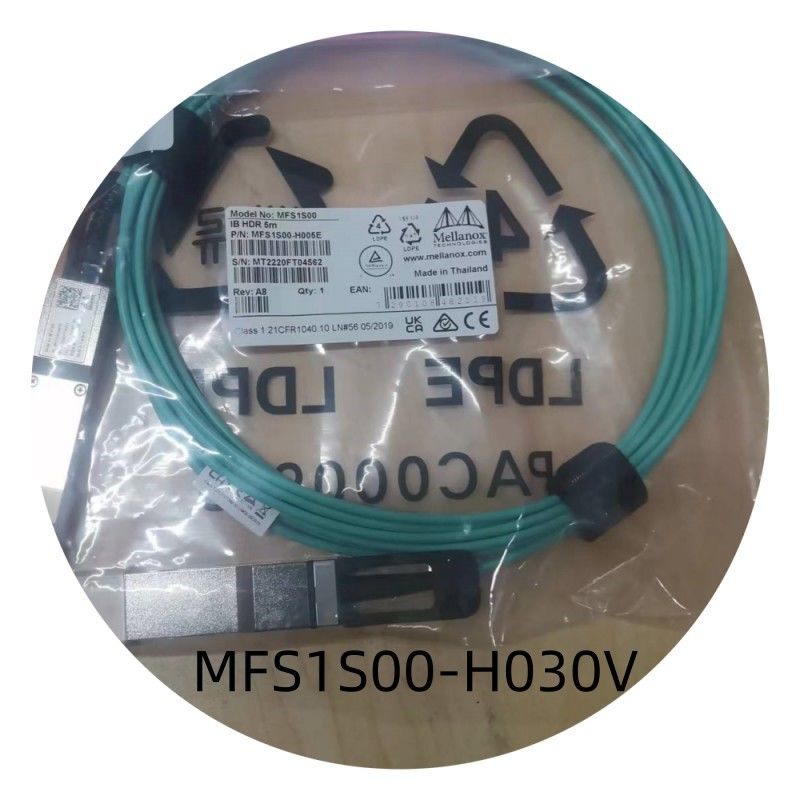

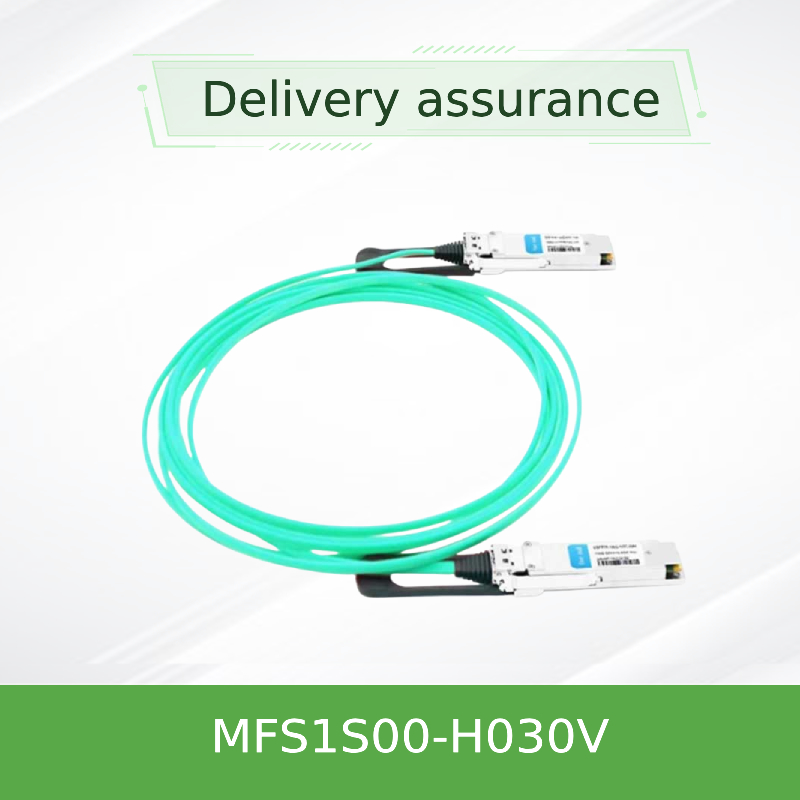

MFS1S00-H030V 200Gb/s QSFP56 एक्टिव ऑप्टिकल केबल (AOC)

1. उत्पाद अवलोकन

NVIDIA® MFS1S00-H030V एक उच्च-प्रदर्शन वाला 200Gb/s QSFP56 एक्टिव ऑप्टिकल केबल (AOC) है जिसे डेटा सेंटर और उच्च-प्रदर्शन कंप्यूटिंग वातावरण के लिए डिज़ाइन किया गया है। यह इन्फिनिबैंड HDR और 200 गीगाबिट ईथरनेट दोनों का समर्थन करता है, जो असाधारण बैंडविड्थ, कम विलंबता और 100 मीटर तक की विस्तारित पहुंच प्रदान करता है। यह ऑप्टिकल फाइबर केबल उच्च-घनत्व इंटरकनेक्ट के लिए आदर्श है और बेहतर विश्वसनीयता और बिजली दक्षता प्रदान करता है।

2. मुख्य विशेषताएं

• 200Gb/s इन्फिनिबैंड HDR और 200GbE का समर्थन करता है
• प्रति लेन 4x 50Gb/s PAM4 मॉड्यूलेशन
• हॉट-प्लग करने योग्य QSFP56 फॉर्म फैक्टर
• मल्टी-मोड फाइबर (MMF) पर 100 मीटर तक की पहुंच
• कम बिजली की खपत: प्रति छोर 5.0W विशिष्ट
• वास्तविक समय स्वास्थ्य ट्रैकिंग के साथ डिजिटल डायग्नोस्टिक मॉनिटरिंग (DDM)
• RoHS अनुरूप और ESD संरक्षित

3. प्रौद्योगिकी और मानक

MFS1S00-H030V SFF-8665 (QSFP56), SFF-8636 (प्रबंधन इंटरफ़ेस), और इन्फिनिबैंड HDR सहित उद्योग मानकों का अनुपालन करता है। यह उच्च गति डेटा ट्रांसमिशन के लिए VCSEL-आधारित ऑप्टिकल तकनीक का उपयोग करता है और PAM4 मॉड्यूलेशन का समर्थन करता है। यह निष्क्रिय फाइबर केबल विकल्प अंतर्निहित रीटाइमिंग और इक्वलाइजेशन के साथ सक्रिय सिग्नल अखंडता प्रदान करता है।

4. कार्य सिद्धांत

AOC एकीकृत VCSEL ट्रांसमीटरों के माध्यम से विद्युत संकेतों को ऑप्टिकल संकेतों में परिवर्तित करता है। संकेतों को मल्टी-मोड फाइबर पर प्रेषित किया जाता है और प्राप्त करने वाले छोर पर वापस विद्युत संकेतों में परिवर्तित किया जाता है। प्रत्येक लेन PAM4 एन्कोडिंग का उपयोग करके 50Gb/s पर संचालित होती है। अंतर्निहित CDR (क्लॉक एंड डेटा रिकवरी) और प्रोग्रामेबल इक्वलाइजेशन विस्तारित दूरी पर सिग्नल अखंडता सुनिश्चित करते हैं।

5. अनुप्रयोग

• 200G इन्फिनिबैंड HDR क्लस्टर
• 200GbE स्विच इंटरकनेक्ट (उदाहरण के लिए, SN3700 से SN4600)
• उच्च-प्रदर्शन कंप्यूटिंग (HPC) और AI वर्कलोड
• डेटा सेंटर स्पाइन-लीफ आर्किटेक्चर
• स्टोरेज एरिया नेटवर्क (SAN) और नेटवर्क-अटैच्ड स्टोरेज (NAS)

6. विनिर्देश और चयन गाइड

7. लाभ

• DAC केबलों की तुलना में उच्च बैंडविड्थ और कम विलंबता
• निष्क्रिय तांबे के समाधानों की तुलना में लंबी पहुंच
• बेहतर EMI प्रतिरक्षा और हल्का वजन
• आसान तैनाती और रखरखाव के लिए हॉट-प्लग करने योग्य
• सक्रिय निगरानी के लिए पूर्ण डिजिटल डायग्नोस्टिक्स

8. सेवा और समर्थन

हम 24/7 तकनीकी सहायता, दुनिया भर में शिपिंग और पूर्ण वारंटी प्रदान करते हैं। सभी उत्पादों का परीक्षण किया जाता है और पूरी तरह से कार्यात्मक होने की गारंटी दी जाती है। अनुकूलित थोक ऑर्डर और OEM सेवाएं उपलब्ध हैं।

9. FAQ

प्र: समर्थित अधिकतम दूरी क्या है?
A: मल्टी-मोड फाइबर के साथ 100 मीटर तक।

प्र: क्या यह केबल 100GbE स्विच के साथ संगत है?
A: हाँ, यह दर चयन सुविधाओं का उपयोग करके 100GbE के साथ बैकवर्ड संगतता का समर्थन करता है।

प्र: क्या इसे बाहरी बिजली की आवश्यकता है?
A: नहीं, यह सीधे QSFP56 पोर्ट के माध्यम से संचालित होता है।

10. सावधानियां

• केबल को 30 मिमी त्रिज्या से अधिक मोड़ने से बचें।
• हैंडलिंग और इंस्टॉलेशन के दौरान ESD सुरक्षा सुनिश्चित करें।
• केवल 0°C और 70°C के बीच ऑपरेटिंग तापमान वाले वातावरण में उपयोग करें।
• खरीद से पहले होस्ट सिस्टम संगतता सत्यापित करें।
