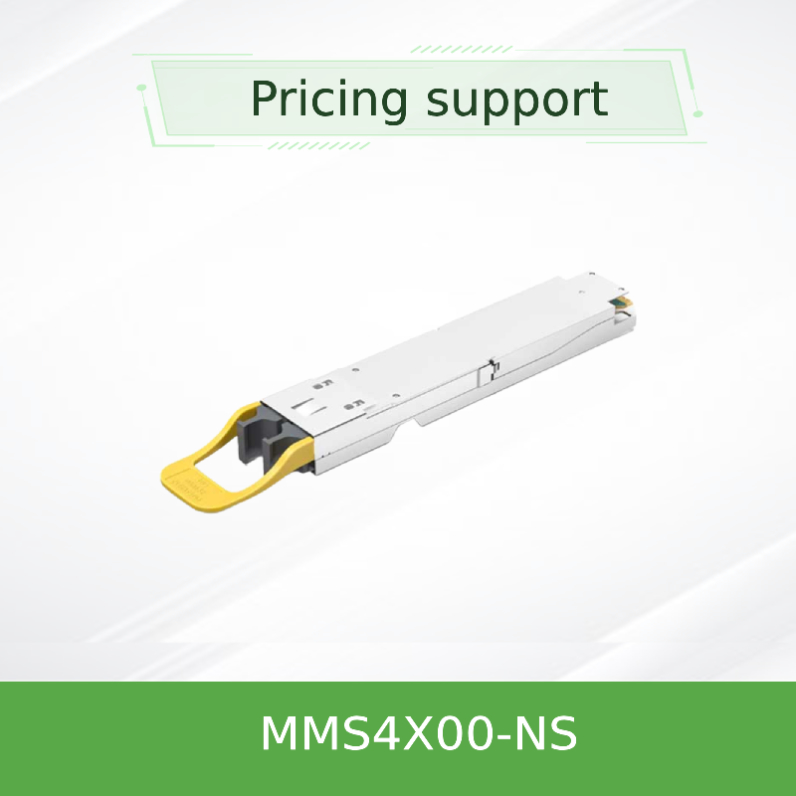

MMS4X00-NS 800Gbps ट्विन-पोर्ट OSFP DR8 सिंगल मोड ऑप्टिकल ट्रांससीवर

1. उत्पाद अवलोकन

NVIDIA® MMS4X00-NS डेटा सेंटर कनेक्टिविटी में एक सफलता का प्रतिनिधित्व करता है, जो उद्योग का पहला 800Gb/s ट्विन-पोर्ट OSFP ऑप्टिकल ट्रांससीवर है। यह अभिनव DR8 (8-चैनल डेटासेंटर रीच) मॉड्यूल एक ही OSFP फॉर्म फैक्टर के भीतर दो स्वतंत्र 400Gb/s ट्रांससीवर इंजनों को एकीकृत करता है, जो क्वांटम-2 इन्फिनिबैंड और स्पेक्ट्रम-4 ईथरनेट स्विच के लिए अभूतपूर्व पोर्ट घनत्व प्रदान करता है। प्रति चैनल 100G-PAM4 मॉड्यूलेशन के साथ सिंगल-मोड फाइबर तकनीक का उपयोग करते हुए, यह ट्रांससीवर उत्कृष्ट बिजली दक्षता बनाए रखते हुए 100 मीटर तक विश्वसनीय ट्रांसमिशन प्राप्त करता है। फ़िन-टॉप डिज़ाइन एयर-कूल्ड स्विच वातावरण में इष्टतम थर्मल प्रबंधन सुनिश्चित करता है, जो पारंपरिक निष्क्रिय फाइबर केबल समाधानों का एक बेहतर विकल्प प्रदान करता है।

2. मुख्य विशेषताएं

• 800Gb/s कुल बैंडविड्थ (2x 400Gb/s पोर्ट)
• दो स्वतंत्र MPO-12/APC कनेक्टर्स के साथ ट्विन-पोर्ट डिज़ाइन
• सिंगल-मोड फाइबर (SMF) पर 100 मीटर तक की पहुंच
• बेहतर एयर कूलिंग के लिए फ़िन-टॉप OSFP फॉर्म फैक्टर
• 1310nm EML लेजर तकनीक प्रति लेन 100G-PAM4 के साथ
• दोहरी-प्रोटोकॉल समर्थन: इन्फिनिबैंड एनडीआर और 400GbE ईथरनेट
• अधिकतम बिजली की खपत: 17W (पूर्ण संचालन)
• कम-बिजली स्लीप मोड: 1.5W
• प्रति चैनल व्यापक डिजिटल डायग्नोस्टिक मॉनिटरिंग (DDM)
• हॉट-प्लग करने योग्य और RoHS अनुरूप
• कक्षा 1 लेजर उत्पाद प्रमाणित

3. कोर प्रौद्योगिकी और मानक

यह उन्नत ऑप्टिकल फाइबर केबल ट्रांससीवर असाधारण डेटा घनत्व प्राप्त करने के लिए PAM4 मॉड्यूलेशन के साथ अत्याधुनिक 1310nm एक्सटर्नल मॉड्यूलेशन लेजर (EML) तकनीक का उपयोग करता है। यह IEEE 802.3bs 400GBASE-DR4, इन्फिनिबैंड NDR विनिर्देशों और OSFP MSA Rev. 1.12 का अनुपालन करता है। मॉड्यूल में CMS 4.0 अनुरूप प्रबंधन इंटरफ़ेस है और यह अनुकूली तुल्यकरण का समर्थन करता है, जो मांग वाले डेटा सेंटर वातावरण में सिग्नल अखंडता सुनिश्चित करता है। कोण वाले पॉलिश के साथ दोहरे MPO-12/APC कनेक्टर्स बैक रिफ्लेक्शन को कम करते हैं, जो पारंपरिक निष्क्रिय फाइबर केबल कार्यान्वयन पर महत्वपूर्ण लाभ प्रदान करते हैं।

4. कार्य सिद्धांत

ट्रांससीवर में दो पूर्ण 400Gb/s ट्रांससीवर इंजन शामिल हैं जो एक ही आवास के भीतर स्वतंत्र रूप से संचालित होते हैं। प्रत्येक इंजन एकीकृत EML लेजर का उपयोग करके 53.125 GBd PAM4 संकेतों की चार विद्युत लेन को ऑप्टिकल संकेतों में परिवर्तित करता है। ये ऑप्टिकल सिग्नल MPO-12 कनेक्टर्स के भीतर आठ समर्पित फाइबर (प्रति पोर्ट चार) के माध्यम से सिंगल-मोड ऑप्टिकल फाइबर केबल पर प्रेषित होते हैं। उन्नत DSP तकनीक सिग्नल अखंडता बनाए रखने के लिए सिग्नल रीटाइमिंग, अनुकूली इनपुट तुल्यकरण और आउटपुट जोर प्रदान करती है। मॉड्यूल स्वचालित रूप से कनेक्टेड फाइबर कॉन्फ़िगरेशन का पता लगाता है, सीधे 400Gb/s कनेक्शन या स्प्लिटर कॉन्फ़िगरेशन का समर्थन करता है जो कम बिजली की खपत के साथ 200Gb/s संचालन को सक्षम करते हैं।

5. अनुप्रयोग परिदृश्य

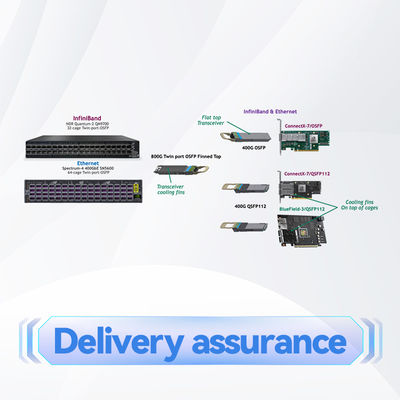

• क्वांटम-2/इन्फिनिबैंड एनडीआर सिस्टम में उच्च-घनत्व स्विच-टू-स्विच इंटरकनेक्ट
• स्पेक्ट्रम-4 ईथरनेट स्विच फैब्रिक कनेक्शन
• एआई/एमएल और एचपीसी क्लस्टर बैकबोन नेटवर्किंग
• हाइपर-स्केल डेटा सेंटर स्पाइन-लीफ आर्किटेक्चर
• स्विचिंग इंफ्रास्ट्रक्चर के लिए DGX H100 सिस्टम कनेक्टिविटी
• ConnectX-7 एडाप्टर और BlueField-3 DPU कनेक्टिविटी

6. तकनीकी विनिर्देश

7. लाभ और बिक्री बिंदु

• अभूतपूर्व घनत्व: एक ही OSFP फॉर्म फैक्टर में दो 400Gb/s पोर्ट प्रदान करता है, जो पारंपरिक ट्रांससीवर की तुलना में पोर्ट क्षमता को प्रभावी ढंग से दोगुना कर देता है।
• प्रोटोकॉल अज्ञेयवादी: होस्ट स्विच कॉन्फ़िगरेशन के आधार पर इन्फिनिबैंड एनडीआर और 400GbE ईथरनेट दोनों प्रोटोकॉल के लिए स्वचालित रूप से अनुकूलित होता है।
• लचीला परिनियोजन: स्विच-टू-स्विच, स्विच-टू-एडाप्टर और मिश्रित कॉन्फ़िगरेशन सहित कई कनेक्टिविटी परिदृश्यों का समर्थन करता है, जिसमें स्वचालित गति अनुकूलन शामिल है।
• उन्नत थर्मल प्रबंधन: फ़िन-टॉप डिज़ाइन उच्च-घनत्व स्विच वातावरण में इष्टतम शीतलन सुनिश्चित करता है, जो पूर्ण भार के तहत विश्वसनीयता बनाए रखता है।
• व्यापक निगरानी: व्यापक DDM क्षमताएं सक्रिय रखरखाव के लिए तापमान, वोल्टेज, TX/RX पावर और पूर्वाग्रह वर्तमान की प्रति-लेन निगरानी प्रदान करती हैं।

8. सेवा और समर्थन

इस ट्रांससीवर को NVIDIA की व्यापक गुणवत्ता आश्वासन और तकनीकी सहायता का समर्थन प्राप्त है। हम इसे त्वरित वैश्विक डिलीवरी के लिए हमारे व्यापक $10 मिलियन इन्वेंट्री के साथ पूरक करते हैं। हमारी तकनीकी टीम आपके नेटवर्क वातावरण में इष्टतम प्रदर्शन सुनिश्चित करते हुए, एकीकरण समर्थन और समस्या निवारण के लिए 24/7 परामर्श प्रदान करती है। वास्तविक NVIDIA नेटवर्किंग घटकों के अधिकृत वितरक के रूप में, हम इस उन्नत ऑप्टिकल फाइबर केबल ट्रांससीवर समाधान सहित प्रामाणिक उत्पादों की गारंटी देते हैं।

9. अक्सर पूछे जाने वाले प्रश्न

प्र: फ़िन-टॉप और फ़्लैट-टॉप संस्करण के बीच क्या अंतर है?
उ: फ़िन-टॉप संस्करण (MMS4X00-NS) को एयर-कूल्ड स्विच के लिए डिज़ाइन किया गया है जिसमें बेहतर कूलिंग क्षमताएं हैं। फ़्लैट-टॉप संस्करण (MMS4X00-NS-FLT) का इरादा लिक्विड-कूल्ड सिस्टम और DGX H100 परिनियोजन के लिए है जहाँ अलग-अलग थर्मल प्रबंधन की आवश्यकता होती है।

प्र: क्या मैं एक ही समय में दो पोर्ट पर विभिन्न केबल प्रकारों का उपयोग कर सकता हूँ?

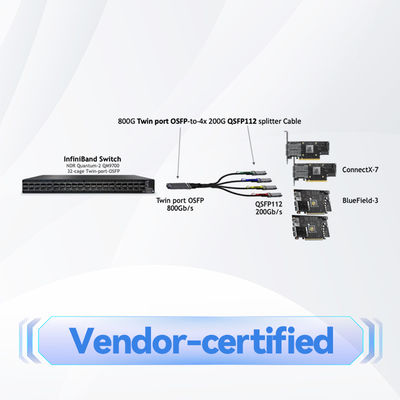

उ: नहीं, दोनों पोर्ट को एक ही केबल प्रकार का उपयोग करना चाहिए - या तो दोनों सीधे 400Gb/s केबल या 200Gb/s संचालन के लिए दोनों 1:2 स्प्लिटर केबल। केबल प्रकारों को मिलाना समर्थित नहीं है।

प्र: दो अलग-अलग 400Gb/s ट्रांससीवर का उपयोग करने की तुलना में यह कैसे है?
उ: ट्विन-पोर्ट डिज़ाइन दो अलग-अलग ट्रांससीवर के समान कार्यक्षमता प्रदान करता है, लेकिन काफी अधिक पोर्ट घनत्व, कम बिजली की खपत (17W बनाम दो अलग-अलग इकाइयों के लिए ~18W) और एकीकृत फॉर्म फैक्टर डिज़ाइन के माध्यम से सरलीकृत केबल प्रबंधन के साथ।

10. सावधानियां

• इष्टतम प्रदर्शन के लिए हमेशा NVIDIA-अनुशंसित MPO-12/APC क्रॉसओवर केबल (सीधे के लिए MFP7E30 श्रृंखला, स्प्लिटर के लिए MFP7E40) का उपयोग करें।
• संक्रमण को रोकने के लिए स्थापना से पहले MPO कनेक्टर्स की उचित सफाई सुनिश्चित करें जो अधिकांश लिंक समस्याओं का कारण बनता है।
• APC (हरा) कनेक्टर्स को UPC (नीला) कनेक्टर्स के साथ न मिलाएं क्योंकि वे संगत नहीं हैं।
• विश्वसनीय प्रदर्शन के लिए ऑपरेटिंग तापमान को 0°C से 70°C के बीच बनाए रखें।
• यह कक्षा 1 लेजर उत्पाद सामान्य परिचालन स्थितियों में सुरक्षित है लेकिन इसे अलग नहीं किया जाना चाहिए।
• ऑप्टिकल इंटरफेस को नुकसान से बचाने के लिए ट्रांससीवर और संबंधित निष्क्रिय फाइबर केबल को सावधानी से संभालें।
