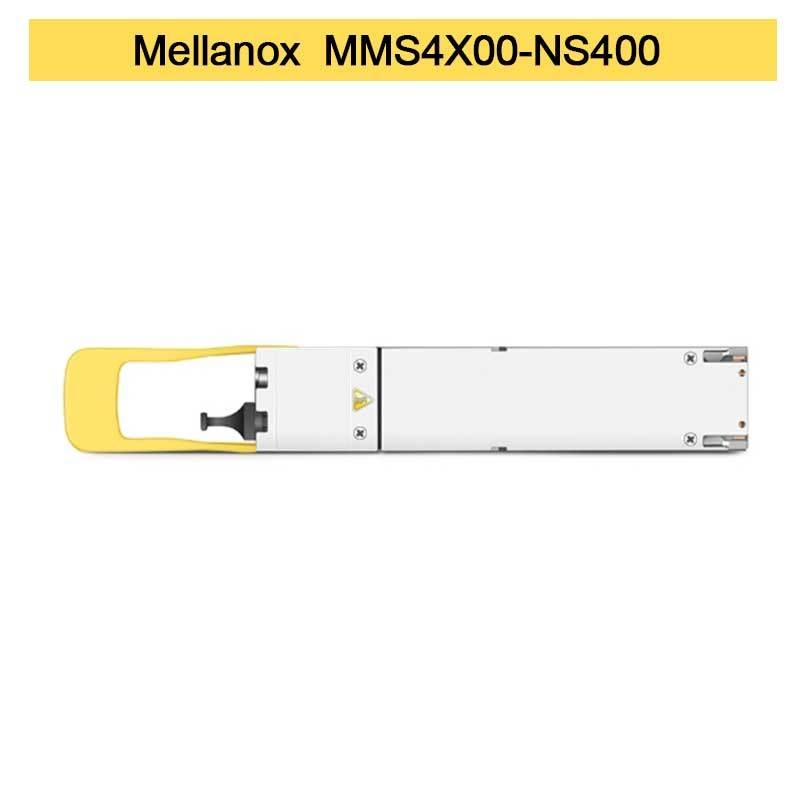

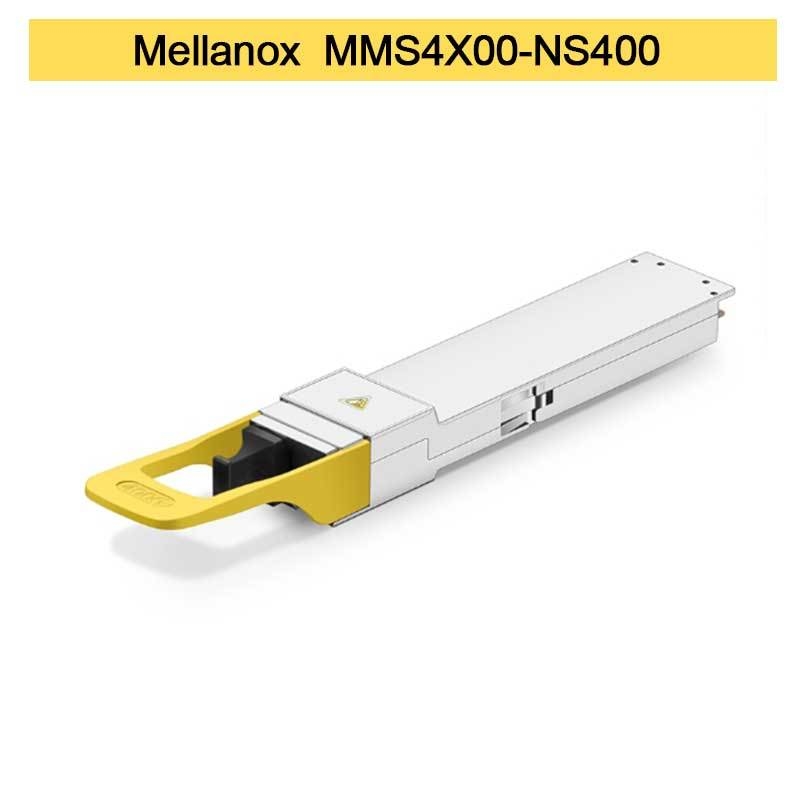

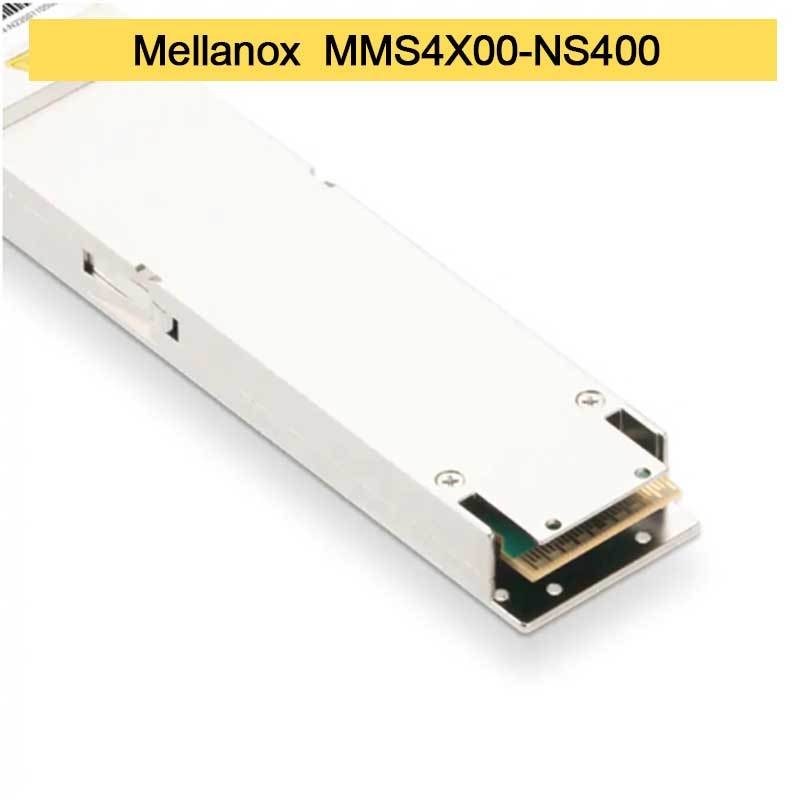

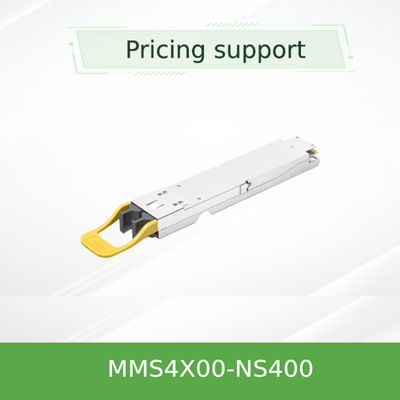

MMS4X00-NS400 400Gb/s OSFP DR4 सिंगल मोड ऑप्टिकल ट्रांससीवर

1उत्पाद का अवलोकन

NVIDIA® MMS4X00-NS400 एक उच्च प्रदर्शन, एकल-पोर्ट OSFP ऑप्टिकल ट्रांससीवर है जिसे अगली पीढ़ी के 400Gb/s डेटा सेंटर बुनियादी ढांचे के लिए डिज़ाइन किया गया है।यह DR4 (4-चैनल डेटासेंटर रीच) मॉड्यूल प्रति लेन 100G-PAM4 मॉड्यूलेशन के साथ एकल-मोड फाइबर तकनीक का उपयोग करता है, 100 मीटर तक विश्वसनीय ट्रांसमिशन प्रदान करता है। कनेक्टएक्स-7 एडाप्टर पिंजरों में इष्टतम थर्मल प्रबंधन के लिए एक फ्लैट-टॉप डिजाइन की विशेषता है,यह ट्रांससीवर स्वचालित रूप से दोनों InfiniBand NDR और 400GbE ईथरनेट प्रोटोकॉल के लिए अनुकूलित करता है, उच्च गति नेटवर्क वातावरण के लिए असाधारण लचीलापन प्रदान करता है।निष्क्रिय फाइबर केबल, इस सक्रिय ट्रांससीवर में सिग्नल प्रोसेसिंग और डायग्नोस्टिक क्षमताएं शामिल हैं।

2मुख्य विशेषताएं

• 400Gb/s डेटा दर (4x 100G-PAM4 चैनल)
• सिंगल-मोड फाइबर (एसएमएफ) पर 100 मीटर तक पहुंच
• फ्लैट-टॉप डिजाइन के साथ ओएसएफपी फॉर्म फैक्टर

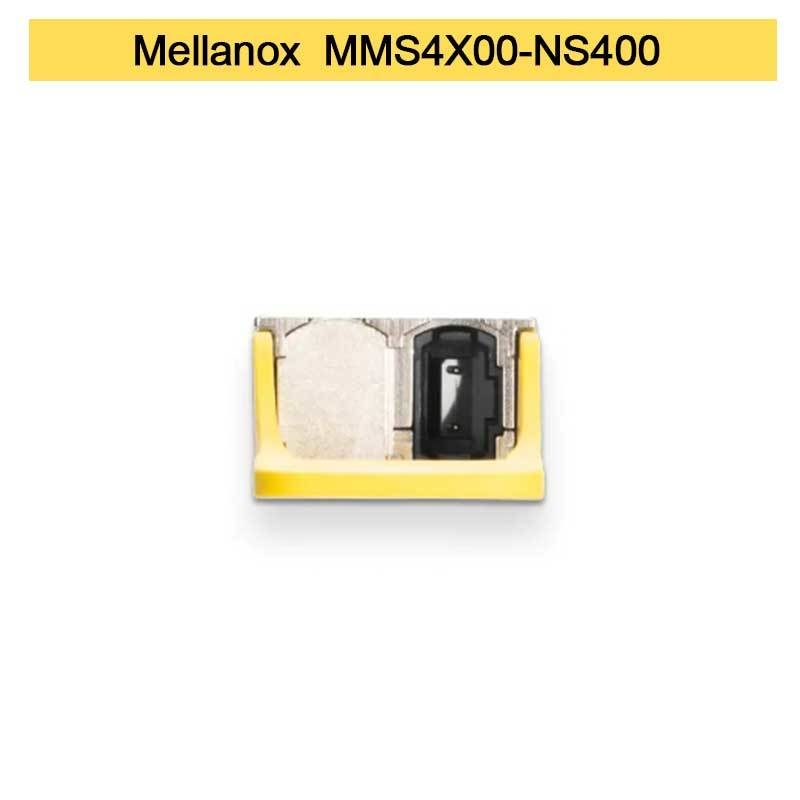

• एकल MPO-12/APC ऑप्टिकल कनेक्टर
• 1310nm ईएमएल लेजर तकनीक
• दोहरी गति से कामः 400Gb/s (4 चैनल) या 200Gb/s (2 चैनल)
• अधिकतम बिजली की खपतः 9W (400G), 5.5W (200G)
• व्यापक डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम)
• गर्म-प्लग करने योग्य और RoHS अनुरूप
• कक्षा 1 लेजर उत्पाद प्रमाणित

3मूल प्रौद्योगिकी एवं मानक

यह उन्नतऑप्टिकल फाइबर केबलट्रांससीवर उच्च डेटा घनत्व प्राप्त करने के लिए 1310nm बाहरी मॉड्यूलेशन लेजर (ईएमएल) तकनीक और पीएएम 4 मॉड्यूलेशन का उपयोग करता है। यह आईईईई 802.3bs 400GBASE-DR4, InfiniBand NDR विनिर्देशों का अनुपालन करता है,और OSFP MSA Rev. 1.12मॉड्यूल में सीएमएस 4.0 अनुपालन प्रबंधन इंटरफ़ेस है और यह विभिन्न लिंक स्थितियों में सिग्नल अखंडता सुनिश्चित करने के लिए अनुकूलन समानांतर का समर्थन करता है।MPO-12/APC कनेक्टर कोणित पॉलिश के साथ पीछे के प्रतिबिंब को कम करता है, इसे पुराने यूपीसी कनेक्टर्स के साथ उपयोग किए जाने वाले पारंपरिक यूपीसी कनेक्टर्स से अलग करता हैनिष्क्रिय फाइबर केबलसमाधान।

4कार्य सिद्धांत

ट्रांससीवर एकीकृत ईएमएल लेजर का उपयोग करके मेजबान से 53.125 जीबीडी पीएएम4 संकेतों के चार विद्युत लेनों को ऑप्टिकल संकेतों में परिवर्तित करता है।ये ऑप्टिकल सिग्नल MPO-12 कनेक्टर के भीतर चार समर्पित फाइबर के माध्यम से सिंगल-मोड पर प्रेषित किए जाते हैंऑप्टिकल फाइबर केबल. रिसीवर के अंत में, फोटोड इनकमिंग ऑप्टिकल सिग्नल को वापस विद्युत क्षेत्र में परिवर्तित करते हैं। एकीकृत डीएसपी प्रौद्योगिकी सिग्नल रीटाइमिंग, अनुकूलन इनपुट इक्वेलाइजेशन प्रदान करती है,और चैनल के दोषों की भरपाई के लिए आउटपुट जोर. मॉड्यूल स्वचालित रूप से कनेक्टेड फाइबर विन्यास का पता लगाता है,चार-चैनल कनेक्टिविटी के साथ पूर्ण 400Gb/s पर काम करना या स्प्लिटर केबलों के माध्यम से केवल 2 चैनल जुड़े होने पर 200Gb/s मोड पर कम करना.

5अनुप्रयोग परिदृश्य

• कनेक्टएक्स-7 क्वांटम-2/इन्फिनिबैंड एनडीआर स्विच कनेक्शन के लिए 400Gb/s एनआईसी
• उच्च प्रदर्शन कंप्यूटिंग (एचपीसी) और एआई/एमएल क्लस्टर इंटरकनेक्ट
• 400GbE स्पाइन-लेफ डेटा सेंटर नेटवर्क आर्किटेक्चर
• हाइपरस्केल डेटा सेंटर और क्लाउड इन्फ्रास्ट्रक्चर
• उच्च बैंडविड्थ कनेक्शन की आवश्यकता वाले भंडारण क्षेत्र नेटवर्क

6. तकनीकी विनिर्देश

7लाभ और बिक्री बिंदु

• प्रोटोकॉल लचीलापन:स्वचालित रूप से कॉन्फ़िगरेशन की आवश्यकता के बिना InfiniBand NDR और 400GbE ईथरनेट प्रोटोकॉल दोनों का पता लगाता है और अनुकूलित करता है।
• दोहरी गति बुद्धिः1: 2 स्प्लिटर केबलों का उपयोग करते समय स्वचालित रूप से 200Gb/s ऑपरेशन को कम करता है, लगभग 40% तक बिजली की खपत में कटौती करता है।

• व्यापक डीडीएम सक्रिय रखरखाव के लिए प्रति लेन तापमान, वोल्टेज, टीएक्स/आरएक्स शक्ति और पूर्वाग्रह धारा की वास्तविक समय की निगरानी प्रदान करता है।
• बढ़ी हुई विश्वसनीयता:कठोर एनवीआईडीआईए परीक्षण और गुणवत्ता नियंत्रण वैकल्पिक ऑप्टिकल समाधानों की तुलना में बेहतर प्रदर्शन और दीर्घायु सुनिश्चित करता है।

8सेवा एवं सहायता

इस ट्रांससीवर को एनवीडिया की गुणवत्ता आश्वासन और तकनीकी सहायता द्वारा समर्थित किया गया है। हम इसे दुनिया भर में तेजी से वितरण के लिए हमारे व्यापक $ 10 मिलियन इन्वेंट्री के साथ पूरक करते हैं।हमारी तकनीकी टीम एकीकरण समर्थन और समस्या निवारण के लिए 24/7 परामर्श प्रदान करती है, अपने नेटवर्क वातावरण में इष्टतम प्रदर्शन सुनिश्चित करते हैं। हम एक अधिकृत वितरक के लिए असली NVIDIA नेटवर्क घटकों, इस उच्च प्रदर्शन सहितऑप्टिकल फाइबर केबलट्रांससीवर समाधान।

9अक्सर पूछे जाने वाले प्रश्न

प्रश्न: DR4 और FR4 ऑप्टिकल ट्रांससीवर में क्या अंतर है?
उत्तरः DR4 ट्रांससीवर MPO कनेक्टरों के साथ समानांतर सिंगल-मोड फाइबर का उपयोग 500 मीटर तक पहुंच के लिए करते हैं, जबकि FR4 2 किमी तक पहुंच के लिए डुप्लेक्स फाइबर पर CWDM तकनीक का उपयोग करता है।DR4 आमतौर पर इंट्रा-डेटा सेंटर अनुप्रयोगों के लिए अधिक लागत प्रभावी है.

प्रश्न: क्या इस ट्रांससीवर का उपयोग सिंगल-मोड और मल्टी-मोड फाइबर दोनों के साथ किया जा सकता है?
A: नहीं, MMS4X00-NS400 विशेष रूप से एकल-मोड फाइबर अनुप्रयोगों के लिए डिज़ाइन किया गया है। मल्टी-मोड फाइबर के साथ इसका उपयोग करने से सिग्नल का महत्वपूर्ण नुकसान और अविश्वसनीय संचालन होगा।हमेशा अनुमोदित एकल मोड का प्रयोग करेंऑप्टिकल फाइबर केबल.

प्रश्न: दो-गति सुविधा कैसे काम करती है?

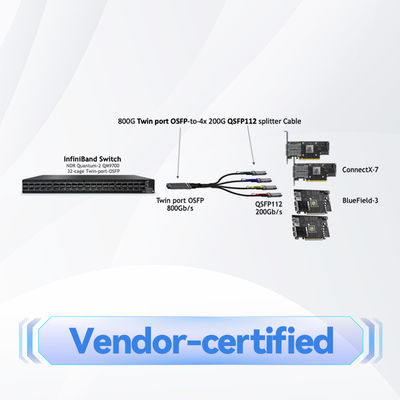

A: जब एक 1:2 स्प्लिटर केबल (जैसे MFP7E40 श्रृंखला) के साथ कनेक्ट किया जाता है, तो ट्रांससीवर स्वचालित रूप से पता लगाता है कि केवल 2 चैनल जुड़े हुए हैं और ऑपरेशन को 200Gb/s मोड में कम करता है,एक साथ बिजली की खपत को 9W से घटाकर 5W किया गया.5W.

10. सावधानी

• सर्वोत्तम प्रदर्शन के लिए हमेशा NVIDIA-अनुशंसित MPO-12/APC क्रॉसओवर केबल (MFP7E30 श्रृंखला) का उपयोग करें।
• एमपीओ कनेक्टर्स की उचित सफाई सुनिश्चित करें ताकि 80 प्रतिशत लिंक समस्याओं के कारण होने वाले संदूषण को रोका जा सके।
• एपीसी (ग्रीन) कनेक्टर्स को यूपीसी (ब्लू) कनेक्टर्स के साथ न मिलाएं क्योंकि वे संगत नहीं हैं।
• विश्वसनीय प्रदर्शन के लिए 0°C से 70°C के निर्दिष्ट केस तापमान सीमा के भीतर काम करें।
• यह वर्ग 1 लेजर उत्पाद सामान्य परिचालन स्थितियों में सुरक्षित है लेकिन इसे अलग नहीं किया जाना चाहिए।
• ट्रांसीवर और संबद्ध संभालनिष्क्रिय फाइबर केबलऑप्टिकल इंटरफेस को नुकसान से बचने के लिए सावधानी के साथ।
