CommScope NETCONNECT श्रेणी 6A U/UTP नेटवर्क केबल 500 मेगाहर्ट्ज बैंडविड्थ 23 AWG 305 मीटर रील में ठोस तांबा
उत्पाद विवरण:
| ब्रांड नाम: | Commscope |
| मॉडल संख्या: | 884050804/10 |
| दस्तावेज़: | P360_884050804-10_external.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उत्पाद श्रेणी: | श्रेणी 6ए यू/यूटीपी केबल | परिरक्षण प्रकार: | अनशील्ड (यू/यूटीपी) |
|---|---|---|---|
| अधिकतम आवृत्ति: | 500 मेगाहर्ट्ज | कंडक्टर आकार: | 23 AWG |
| जैकेट सामग्री: | लो स्मोक जीरो हैलोजन | पैकेजिंग प्रकार: | रील |
| प्रमुखता देना: | 500 मेगाहर्ट्ज नेटवर्क केबल,23 AWG ईथरनेट केबल,305-मीटर रील श्रेणी 6A U/UTP केबल |
||
उत्पाद विवरण

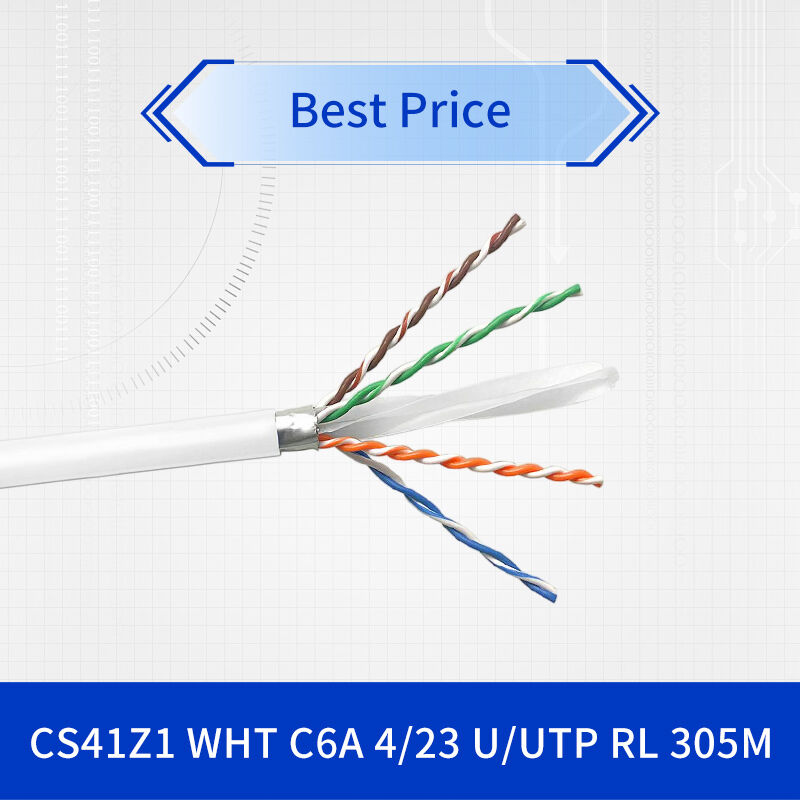

CS41Z1 WHT C6A 4/23 U/UTP RL 305M
उत्पाद का वर्णन
CommScope NETCONNECT श्रेणी 6A U/UTP केबल
10 गीगाबिट नेटवर्क बुनियादी ढांचे के लिए उन्नत अनस्किल्ड केबल
CommScope CS41Z1 WHT C6A 4/23 U/UTP RL 305M उच्च गति नेटवर्क वातावरण के लिए श्रेणी 6A प्रदर्शन प्रदान करते हुए, अनस्किल्ड केबल प्रौद्योगिकी का शिखर दर्शाता है।यह प्रीमियम यूटीपी केबल 10 गीगाबिट ईथरनेट अनुप्रयोगों का समर्थन करने के लिए बेहतर विद्युत विशेषताओं के साथ उन्नत बैंडविड्थ क्षमताओं को जोड़ती हैसफेद एलएसजेडएच जैकेट और व्यापक मानकों का अनुपालन इस नेटवर्क केबल को डेटा-गहन प्रतिष्ठानों के लिए आदर्श विकल्प बनाता है जहां प्रदर्शन, सुरक्षा और विश्वसनीयता सर्वोपरि हैं।
- 10GBASE-T तैयार:100 मीटर तक के 10-गीगाबिट ईथरनेट के लिए 500 मेगाहर्ट्ज बैंडविड्थ का समर्थन करता है
- उन्नत निर्माण:23 AWG अनुकूलित जोड़ी अलगाव के साथ ठोस तांबा कंडक्टर
- बढ़ी हुई सुरक्षा:कम विषाक्त उत्सर्जन के लिए कम धुआं शून्य हैलोजन जैकेट
- उच्च-शक्ति पोएःIEEE 802.3bt (प्रकार 4) के अनुरूप, Ethernet अनुप्रयोगों पर बिजली की मांग करने के लिए
- वैश्विक प्रमाणन:एएनएसआई/टीआईए-568.2-डी और आईएसओ/आईईसी 11801 वर्ग ईए मानकों को पूरा करता है
उत्पाद की विशेषताएं
- श्रेणी 6A U/UTP 4 जोड़े के साथ अनस्क्रीन केबल
- 23 AWG बेहतर संकेत संचरण के लिए ठोस नंगे तांबे के कंडक्टर
- सफेद कम धुआं वाले जैकेट सामग्री (LSZH)
- विदेशी क्रॉसटॉक को कम करने के लिए उन्नत अलगाव प्रौद्योगिकी
- बड़े पैमाने पर प्रतिष्ठानों के लिए 305 मीटर की रील पैकेजिंग
- 500 मेगाहर्ट्ज तक की विस्तारित आवृत्ति समर्थन
प्रौद्योगिकी और मानकों का अनुपालन
इस श्रेणी 6A यूटीपी केबल में उच्च घनत्व वाले वातावरण में असाधारण प्रदर्शन सुनिश्चित करने के लिए व्यापक विद्युत परीक्षण के साथ अत्याधुनिक विनिर्माण तकनीक शामिल है।नेटवर्क केबल श्रेणी 6 विनिर्देशों को बेहतर विदेशी क्रॉसस्टॉक प्रदर्शन और बेहतर वापसी हानि विशेषताओं के साथ पार करता हैवैश्विक मानकों के अनुपालन में एएनएसआई/टीआईए-568.2-डी, आईएसओ/आईईसी 11801 क्लास ईए, और RoHS, REACH-SVHC, और चीन-ROHS आवश्यकताओं जैसे पर्यावरण विनियम शामिल हैं।
कार्य सिद्धांत
श्रेणी 6ए यू/यूटीपी केबल उच्च आवृत्तियों पर सिग्नल अखंडता बनाए रखने के लिए सटीक रूप से इंजीनियर ट्विस्ट अनुपात और उन्नत जोड़ी पृथक्करण तकनीक का उपयोग करके काम करता है।नेटवर्क केबल के भीतर चार व्यक्तिगत रूप से घुमावदार जोड़े विभिन्न घुमाव दरों का उपयोग करते हैं जो आंतरिक और बाहरी क्रॉसस्टॉक हस्तक्षेप दोनों को कम करते हैंयह यूटीपी केबल डिजाइन संतुलित संचरण सिद्धांतों का उपयोग करता है जहां एक जोड़ी में दोनों कंडक्टरों को प्रभावित करने वाले विद्युत चुम्बकीय हस्तक्षेप को प्राप्त करने वाले छोर पर प्रभावी ढंग से रद्द कर दिया जाता है।श्रेणी 6A केबल विश्वसनीय 10-गीगाबिट ईथरनेट संचरण के लिए न्यूनतम प्रसारण देरी के साथ लगातार 100-ओहम्म विशेषता प्रतिबाधा बनाए रखता है.
अनुप्रयोग परिदृश्य
यह उच्च-प्रदर्शन वाला यूटीपी केबल डेटा केंद्रों, उद्यम रीढ़ की हड्डी, स्वास्थ्य देखभाल इमेजिंग नेटवर्क, शैक्षिक संस्थानों,और वित्तीय कारोबार के मैदानश्रेणी 6A यू/यूटीपी केबल विशेष रूप से 10GBASE-टी प्रतिष्ठानों के लिए डिज़ाइन किया गया है जहां 100 मीटर तक गारंटीकृत प्रदर्शन की आवश्यकता होती है।नेटवर्क केबल का अनियंत्रित डिजाइन इसे उन प्रतिष्ठानों के लिए आदर्श बनाता है जहां उच्च घनत्व केबलिंग वातावरण में उच्च प्रदर्शन प्राप्त करते हुए ग्राउंडिंग जटिलता को कम से कम किया जाना चाहिए.
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| केबल का प्रकार | श्रेणी 6A U/UTP |
| अधिकतम आवृत्ति | 500 मेगाहर्ट्ज़ |
| कंडक्टर गेज | 23 AWG ठोस नंगे तांबे |
| जैकेट का रंग | सफेद |
| केबल की लंबाई | 305 मीटर (1000 फीट) |
| विशेषता प्रतिबाधा | 100 ओम ± 15 ओम |
| फैलाव में देरी | अधिकतम 536 एनएस/100 मीटर |
प्रतिस्पर्धात्मक लाभ
CS41Z1 श्रेणी 6A यूटीपी केबल अपने बढ़े हुए बैंडविड्थ, बेहतर विदेशी क्रॉसटॉक प्रदर्शन और सरलीकृत स्थापना के संयोजन के माध्यम से महत्वपूर्ण लाभ प्रदान करता है।सुरक्षित विकल्पों की तुलना में, यह यूटीपी केबल 10 गीगाबिट प्रदर्शन प्रदान करते हुए उचित ग्राउंडिंग की जटिलता को समाप्त करता है।नेटवर्क केबल का उन्नत निर्माण मानक श्रेणी 6ए केबलों की तुलना में बेहतर विदेशी क्रॉसस्टॉक प्रदर्शन प्रदान करता है23 AWG कंडक्टर आकार लंबी दूरी पर बेहतर पावर ओवर ईथरनेट दक्षता के लिए कम डीसी प्रतिरोध सुनिश्चित करता है।
सेवा एवं सहायता
CommScope इस उन्नत UTP केबल सहित सभी NETCONNECT श्रेणी 6A उत्पादों के लिए व्यापक तकनीकी सहायता और प्रलेखन प्रदान करता है।नेटवर्क केबल CommScope के वैश्विक गुणवत्ता आश्वासन कार्यक्रम द्वारा समर्थित है और सख्त पर्यावरण अनुपालन मानकों के तहत निर्मित हैविभिन्न नेटवर्क वातावरणों में सफल तैनाती सुनिश्चित करने के लिए तकनीकी संसाधनों में स्थापना दिशानिर्देश, प्रदर्शन विनिर्देश और संगतता जानकारी शामिल हैं।
अक्सर पूछे जाने वाले प्रश्न
श्रेणी 6ए का श्रेणी 6 के मुकाबले मुख्य लाभ क्या है?
श्रेणी 6ए केबल दो बार आवृत्ति (500 मेगाहर्ट्ज बनाम 250 मेगाहर्ट्ज) का समर्थन करते हैं और विशेष रूप से 100 मीटर तक 10 गीगाबिट ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किए गए हैं,उच्च घनत्व वाले संयंत्रों के लिए विदेशी क्रॉसस्टॉक प्रदर्शन में काफी सुधार.
क्या इस यूटीपी केबल का उपयोग उच्च हस्तक्षेप वाले वातावरण में किया जा सकता है?
हाँ, इस श्रेणी 6A यूटीपी केबल में उन्नत जोड़ी अलगाव और ट्विस्ट तकनीक है जो उत्कृष्ट शोर प्रतिरोध प्रदान करती है,इसे अधिकांश वाणिज्यिक वातावरण के लिए उपयुक्त बनाने के लिए बिना ढाला निर्माण की आवश्यकता है.
इस केबल को PoE अनुप्रयोगों के लिए उपयुक्त क्या बनाता है?
23 एडब्ल्यूजी कंडक्टर कम डीसी प्रतिरोध प्रदान करते हैं, दूरी पर बिजली हानि को कम करते हैं, और केबल का परीक्षण और आईईईई 802.3 बीटी (प्रकार 4) उच्च-शक्ति पीओई मानकों के अनुपालन के लिए प्रमाणित किया जाता है।
क्या श्रेणी 6A के प्रदर्शन के लिए विशेष समाप्ति की आवश्यकता है?
जबकि मानक आरजे45 कनेक्टरों का उपयोग किया जा सकता है, इष्टतम प्रदर्शन के लिए श्रेणी 6ए रेटेड कनेक्टरों और जैक की आवश्यकता होती है जो पूरे चैनल में केबल की बेहतर संचरण विशेषताओं को बनाए रखते हैं।
स्थापना और उपयोग नोट्स
इस श्रेणी 6A यूटीपी केबल को स्थापित करते समय, ट्रांसमिशन प्रदर्शन को संरक्षित करने के लिए उचित मोड़ त्रिज्या दिशानिर्देशों को बनाए रखें।नेटवर्क केबल को जब संभव हो तो विद्युत चुम्बकीय हस्तक्षेप के मजबूत स्रोतों से दूर स्थापित किया जाना चाहिए10 गीगाबिट अनुप्रयोगों के लिए, सुनिश्चित करें कि सभी कनेक्टिंग हार्डवेयर (जैक, पैच, कनेक्टर) चैनल विनिर्देशों को बनाए रखने के लिए श्रेणी 6ए प्रदर्शन के लिए रेटेड है।यूटीपी केबल क्षैतिज केबलिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है और प्रदर्शन मापदंडों की पुष्टि के लिए प्रासंगिक मानकों के अनुसार परीक्षण किया जाना चाहिए.
