नेटकनेक्ट श्रेणी 6A 24 पोर्ट 1U उच्च घनत्व नेटवर्क प्रतिष्ठानों के लिए रैक-माउंटेबल पैच पैनल
उत्पाद विवरण:
| ब्रांड नाम: | Commscope |
| मॉडल संख्या: | 760237032 |
| दस्तावेज़: | 760237032 _ .pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| एएनएसआई/टीआईए श्रेणी: | 6A | केबल प्रकार: | रक्षाहीन |
|---|---|---|---|
| रंग: | काला | कंडक्टर प्रकार: | ठोस | फंसे |
| मॉड्यूल, मात्रा: | 4 | पैनल शैली: | सीधा |
| प्रमुखता देना: | श्रेणी 6A पैच पैनल,24 पोर्ट पैच पैनल,1U रैक-माउंटेबल पैच पैनल |
||
उत्पाद विवरण

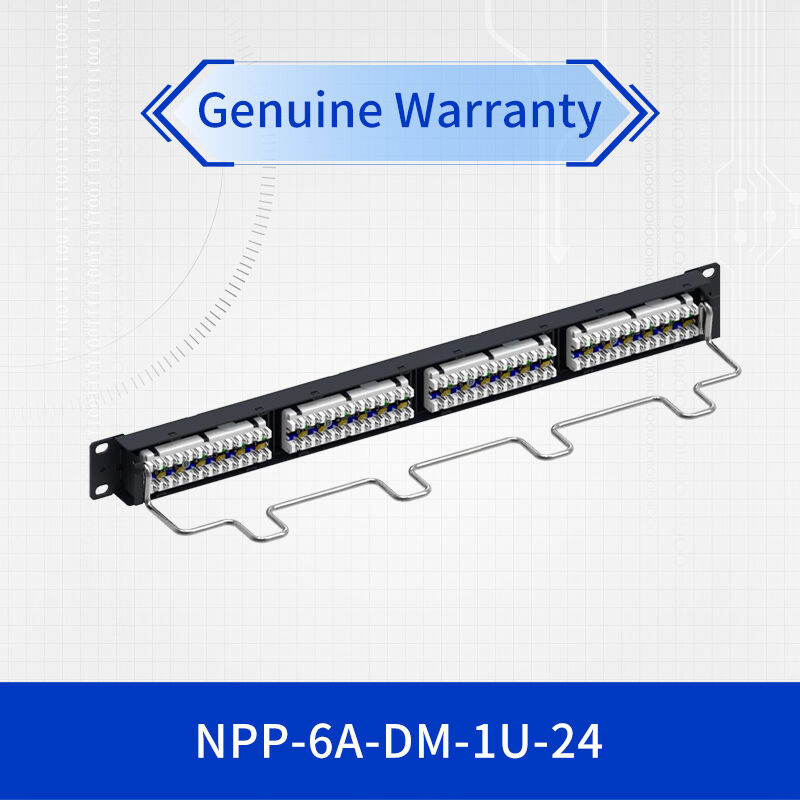

NETCONNECT श्रेणी 6A अनस्क्रिल्ड वितरण मॉड्यूल पैनल, 1U, 24 पोर्ट
उत्पाद का अवलोकन
NETCONNECT उच्च प्रदर्शन श्रेणी 6A unshielded पैच पैनल प्रौद्योगिकी की अगली पीढ़ी का प्रतिनिधित्व करता है। 100 मीटर तक 10 गीगाबिट ईथरनेट अनुप्रयोगों का समर्थन करने के लिए इंजीनियर,यह 1U रैक-माउंटेबल डिस्ट्रीब्यूशन मॉड्यूल मौजूदा श्रेणी 6 और 5ई बुनियादी ढांचे के साथ पिछड़े संगतता बनाए रखते हुए असाधारण प्रदर्शन प्रदान करता हैएक कॉम्पैक्ट 1U फॉर्म फैक्टर में 24 पोर्ट के साथ, यह पैच पैनल रैक स्थान को अनुकूलित करता है जबकि मांग वाले नेटवर्क वातावरण के लिए विश्वसनीय कनेक्टिविटी सुनिश्चित करता है।
उन्नत विशेषताएं और लाभ
10GbE प्रदर्शन
100 मीटर तक के 10 गीगाबिट ईथरनेट को 500 मेगाहर्ट्ज बैंडविड्थ के साथ समर्थन करता है, जो श्रेणी 6ए आवश्यकताओं से अधिक है।
उच्च घनत्व वाला डिजाइन
एक ही 1U स्थान में 24 पोर्ट उच्चतम केबल प्रबंधन क्षमताओं को बनाए रखते हुए रैक दक्षता को अधिकतम करते हैं।
पोए का बढ़ाया समर्थन
IEEE 802.3bt (Type 4) के साथ पूरी तरह संगत, 90W तक के उच्च-शक्ति वाले PoE++ अनुप्रयोगों के लिए।
उच्चतर विदेशी क्रॉसस्टॉक सुरक्षा
उन्नत डिजाइन उच्च घनत्व वाले प्रतिष्ठानों में विश्वसनीय 10GbE प्रदर्शन के लिए विदेशी क्रॉसटॉक को कम करता है।
तकनीकी विनिर्देश
| विनिर्देश | विवरण |
|---|---|
| उत्पाद का प्रकार | गैर-इन्सक्रिप्टेड वितरण मॉड्यूल पैनल, श्रेणी 6A |
| प्रदर्शन श्रेणी | एएनएसआई/टीआईए श्रेणी 6ए, आईएसओ/आईईसी वर्ग ईए |
| पोर्ट विन्यास | 24 बंदरगाह, 1U रैक स्थान |
| प्रसारण मानक | एएनएसआई/टीआईए-568.2-डी, आईएसओ/आईईसी 11801 वर्ग ईए |
| समाप्ति का प्रकार | आईडीसी (आईसोलेशन विस्थापन कनेक्शन) |
| वायरिंग योजनाएँ | T568A और T568B |
| संगत केबल | 22-24 AWG, ठोस या स्ट्रैन्ड (0.762 मिमी - 1.168 मिमी व्यास) |
| आयाम (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| परिचालन तापमान | -10°C से +60°C (14°F से 140°F) |
| सम्मिलन जीवन | न्यूनतम 750+ चक्र |
प्रदर्शन विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| बैंडविड्थ | 500 मेगाहर्ट्ज (श्रेणी 6ए प्रदर्शन) |
| डेटा दर समर्थन | 10GBASE-T 100 मीटर तक, 1000BASE-T 100 मीटर तक |
| डायलेक्ट्रिक प्रतिरोध वोल्टेज | 1,000 वैक संपर्क से संपर्क, 1,500 वैक प्रवाहकीय सतह |
| इन्सुलेशन प्रतिरोध | न्यूनतम 500 एमओएम |
| वर्तमान रेटिंग | 1.5 A @ 20°C (68°F) |
| प्लग रिटेन्शन बल | 133 एन (29.9 पाउंड) न्यूनतम |
| पीओई अनुपालन | IEEE 802.3bt (प्रकार 4) 90W तक बिजली वितरण के लिए |
अनुशंसित अनुप्रयोग
- 10GbE नेटवर्क बुनियादी ढांचाः10 गीगाबिट ईथरनेट अनुप्रयोगों का समर्थन करने वाले बैकबोन और क्षैतिज केबलिंग के लिए आदर्श
- उच्च घनत्व वाले डेटा केंद्र:10GbE प्रदर्शन के साथ अधिकतम पोर्ट घनत्व की आवश्यकता वाले सर्वर कमरों और डेटा केंद्रों के लिए एकदम सही
- पावर ओवर ईथरनेट तैनातीःपीटीजेड कैमरों, एक्सेस पॉइंट्स और पतले क्लाइंट सहित उच्च शक्ति वाले पीओई ++ अनुप्रयोगों का समर्थन करता है
- एंटरप्राइज़ कैंपस नेटवर्कःभविष्य के लिए 10GbE कनेक्टिविटी की आवश्यकता वाले कॉर्पोरेट वातावरण के लिए डिज़ाइन किया गया
- स्वास्थ्य और शिक्षा:चिकित्सा इमेजिंग और डिजिटल लर्निंग वातावरण में बैंडविड्थ-गहन अनुप्रयोगों के लिए उपयुक्त
स्थापना और डिजाइन विशेषताएं
इस श्रेणी 6A पैच पैनल में एकीकृत केबल प्रबंधन के साथ एक सीधा पैनल डिजाइन है, जिसे विशेष रूप से उच्च घनत्व वाले प्रतिष्ठानों में 10GbE प्रदर्शन बनाए रखने के लिए डिज़ाइन किया गया है।पाउडर लेपित स्टील फ्रेम के साथ लौ retardant थर्मोप्लास्टिक निर्माण स्थायित्व और विश्वसनीय प्रदर्शन सुनिश्चित करता हैपैनल का उन्नत डिजाइन विदेशी क्रॉसटॉक को कम करता है, जो बंडल केबल वातावरण में 10GBASE-T प्रदर्शन को बनाए रखने के लिए एक महत्वपूर्ण कारक है।
अनुपालन और प्रमाणन
- UL 94 V-0 दहनशीलता रेटिंग
- RoHS, यूके RoHS और चीन RoHS अनुरूप
- REACH SVHC के अनुरूप
- आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रणाली
- आरसीएम अनुरूप (इलेक्ट्रिकल सुरक्षा और दूरसंचार)
- यूएल और सीयूएल सुरक्षा मानक
अक्सर पूछे जाने वाले प्रश्न
श्रेणी 6 और श्रेणी 6ए के प्रदर्शन में क्या अंतर है?
श्रेणी 6A 500MHz बैंडविड्थ के साथ 100 मीटर तक 10 गीगाबिट ईथरनेट का समर्थन करती है, जबकि श्रेणी 6 250MHz बैंडविड्थ के साथ 55 मीटर तक 10GbE तक सीमित है।श्रेणी 6A पैच पैनल उच्च घनत्व वाले प्रतिष्ठानों में विश्वसनीय 10GbE के लिए बेहतर विदेशी क्रॉसटॉक प्रदर्शन प्रदान करता है.
क्या यह पैच पैनल उच्च शक्ति वाले PoE अनुप्रयोगों का समर्थन करता है?
हाँ, यह श्रेणी 6A पैच पैनल पूरी तरह से IEEE 802.3bt (प्रकार 4) मानकों के अनुरूप है,पीटीजेड कैमरों और उच्च प्रदर्शन एक्सेस पॉइंट्स जैसे मांग वाले उपकरणों के लिए 90W तक की बिजली वितरण प्रति पोर्ट के साथ PoE ++ अनुप्रयोगों का समर्थन करना.
किस प्रकार के केबल इस श्रेणी 6A पैच पैनल के साथ संगत हैं?
यह अनस्क्रील्ड वितरण मॉड्यूल 22-24 AWG से लेकर ठोस और स्ट्रैंड्ड कंडक्टर दोनों का समर्थन करता है, जिसमें 0.762 मिमी (0.03 इंच) और 1.168 मिमी (0.046 इंच) के बीच केबल व्यास होते हैं,मानक श्रेणी 6A केबलिंग के साथ संगत.
स्थापना के नोट्स
- विदेशी क्रॉसटॉक प्रदर्शन बनाए रखने के लिए केबल को उचित रूप से अलग करना और बंडलिंग सुनिश्चित करना
- गारंटीकृत 10GbE प्रदर्शन के लिए पूरे चैनल में श्रेणी 6A प्रमाणित घटकों का उपयोग करें
- मोड़ त्रिज्या और केबल प्रबंधन के लिए निर्माता की सिफारिशों का पालन करें
- प्रतिबाधा विशेषताओं को बनाए रखने के लिए उचित समापन तकनीक सत्यापित करें
- श्रेणी 6ए के प्रदर्शन विनिर्देशों की पुष्टि के लिए स्थापित चैनलों का परीक्षण करें
