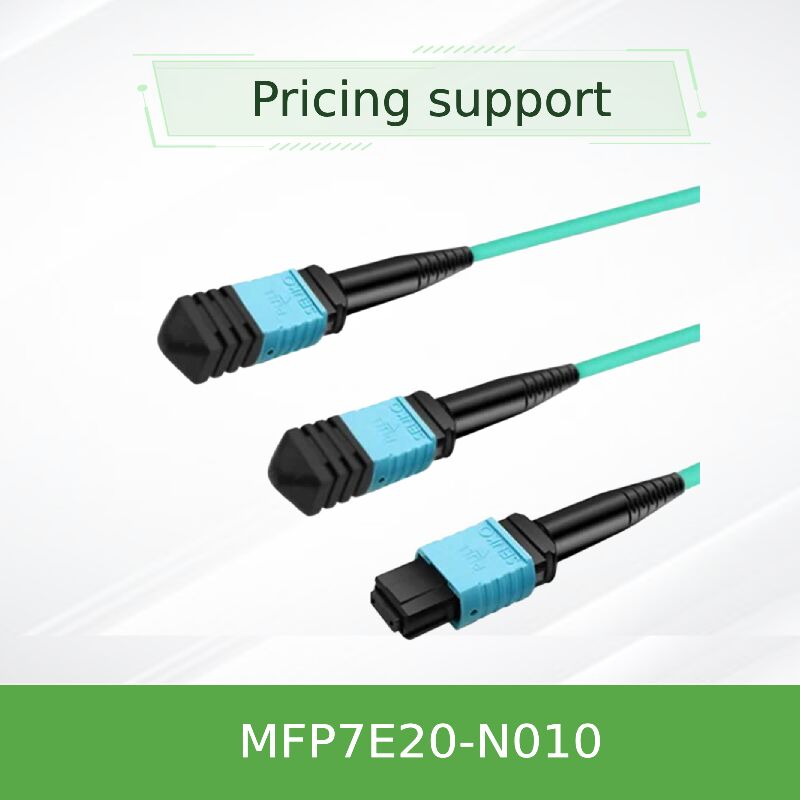

NVIDIA MFP7E20-N010 10m MPO-12/APC मल्टीमोड फाइबर केबल 400G NDR/Ethernet प्रकार B OSFP स्विच के लिए क्रॉसओवर

उत्पाद विवरण:

ब्रांड नाम: Mellanox
मॉडल संख्या: MFP7E20-N010
दस्तावेज़: MFP7E20-Nxxx.pdf

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiate
पैकेजिंग विवरण: बाहरी डिब्बा
प्रसव के समय: इन्वेंट्री के आधार पर
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: परियोजना/बैच द्वारा आपूर्ति
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी
प्रतिरूप संख्या।: MFP7E20-N010 सामग्री आकार: गोल तार
तन्य शक्ति की अनुमति दी: 1000n <10000n प्रमाणन: RoHS, CE, ISO9001, VDE, CCC
म्यान सामग्री: पीवीसी लंबाई: 10 मीटर
आधार - सामग्री दर: 400GB/s मूल: भारत / इज़राइल / चीन
प्रमुखता देना:

एनवीडिया 10 एम मल्टीमोड फाइबर केबल

,

400G ईथरनेट MPO-12 फाइबर केबल

,

ओएसएफपी स्विच क्रॉसओवर फाइबर केबल

उत्पाद विवरण

NVIDIA MFP7E20-N010 10m MPO-12/APC मल्टीमोड फाइबर केबल
ओएसएफपी स्विच के लिए 400जी एनडीआर/ईथरनेट प्रकार बी क्रॉसओवर
महत्वपूर्ण प्रदर्शन लाभ
  • 400G एनडीआर नेटवर्क के लिए अनुकूलितःअगली पीढ़ी के 400GbE और NDR InfiniBand बुनियादी ढांचे के लिए पूर्ण बैंडविड्थ प्रदान करने के लिए डिज़ाइन किया गया
  • प्रीमियम सिग्नल अखंडताःMPO-12/APC कनेक्टर 8 डिग्री के कोण वाले पॉलिश के साथ उच्च रिटर्न हानि (≥35 डीबी) प्राप्त करते हैं
  • प्लग-एंड-प्ले क्रॉसओवर डिजाइनःफैक्ट्री-समाप्त प्रकार बी केबल ट्रांससीवर के बीच प्रत्यक्ष कनेक्शन को सक्षम बनाता है
  • टिकाऊ एवं सुरक्षित निर्माण:लचीला पानी के रंग का एलएसजेडएच जैकेट, जो सुरक्षा के लिए आरआईएस-रेटेड (ओएफएनआर) है
  • प्रमाणित पारिस्थितिकी तंत्र संगतताःस्विच और कनेक्टएक्स-7 समाधानों सहित एनवीडिया मेलनॉक्स पारिस्थितिकी तंत्र के लिए पूरी तरह से परीक्षण किया गया
उत्पाद का अवलोकन
NVIDIA MFP7E20-N010 एक 10 मीटर का निष्क्रिय मल्टीमोड फाइबर ऑप्टिक केबल है जिसमें MPO-12/APC कनेक्टर टाइप B क्रॉसओवर के रूप में कॉन्फ़िगर किए गए हैं।आधुनिक स्विच में 400G एनडीआर और ईथरनेट ट्रांससीवरों को जोड़ने के लिए विशेष रूप से निर्मित, नेटवर्क एडाप्टर और डीपीयू।
उत्पाद की मुख्य विशेषताएं
  • इंटरफ़ेसःदोहरी MPO-12/APC (महिला), कोण पॉलिश कनेक्टर
  • केबल की लंबाईः10 मीटर
  • फाइबर विनिर्देश:50/125 μm मल्टीमोड OM4 (एक्वा जैकेट)
  • सक्रिय चैनलः8 फाइबर (4 प्रेषण के लिए, 4 प्राप्त करने के लिए)
  • वायरिंग योजनाःप्रकार बी (क्रॉसओवर)
  • ऑप्टिकल प्रदर्शनःसम्मिलन हानि ≤ 0.354 dB; वापसी हानि ≥ 35 dB
  • शारीरिक संरचना:3.0 मिमी व्यास, 30 मिमी की न्यूनतम मोड़ त्रिज्या
तकनीकी मानक और अनुपालन
उन्नत ऑप्टिकल इंजीनियरिंग MPO-12/APC कनेक्टरों के साथ मांग वाले वातावरण में प्रदर्शन सुनिश्चित करती है जो 400G गति पर परावर्तन को कम करती है।
  • कनेक्टर मानक:आईईसी 61754-7 (एमपीओ परिवार)
  • प्रदर्शन और विश्वसनीयता:टेलकोर्डिया GR-1435
  • लेजर सुरक्षाःकक्षा I IEC 60825-1 और FDA 21 CFR 1040 के अनुसार
  • सुरक्षा अनुमोदनःसीबी योजना, सीटीयूवीयूएस, सीई चिह्न
  • ईएमसी अनुपालनःसीई, एफसीसी वर्ग ए, आईसीईएस-003, वीसीसीआई
परिचालन सिद्धांत
टाइप बी क्रॉसओवर टोपोलॉजी यह सुनिश्चित करती है कि एक ट्रांससीवर से प्रेषित (Tx) लेजर कनेक्टेड डिवाइस पर प्राप्त (Rx) फोटोडेटेक्टर के साथ पूरी तरह से संरेखित हों।एपीसी पॉलिश स्प्रेटर प्रकाश स्रोत से दूर परिलक्षित, सिग्नल की स्पष्टता को संरक्षित करता है।
प्राथमिक तैनाती परिदृश्य
  • रैक के भीतर कनेक्टिविटीःटॉप-ऑफ-रैक स्विच या उच्च-प्रदर्शन सर्वरों से कनेक्ट करने वाले स्विच
  • उच्च घनत्व वाले कंप्यूटिंग क्लस्टरःएआई/एचपीसी वातावरण में जीपीयू सर्वर और एनवीलिंक स्विच के बीच फैब्रिक बनाना
  • स्टोरेज एरिया नेटवर्क (SAN):फ्लैश-आधारित भंडारण में स्विचिंग फैब्रिक के लिए भंडारण सरणी को जोड़ना
  • नेटवर्क एज एग्रीगेशनः400G प्रदर्शन की आवश्यकता वाले नेटवर्क किनारे पर समेकित रैक
विस्तृत विनिर्देश
पैरामीटर विनिर्देश
उत्पाद मॉडल MFP7E20-N010
विवरण MPO12/APC से MPO12/APC, मल्टीमोड फाइबर केबल
लम्बाई 10 मीटर
फाइबर प्रकार / जैकेट रंग OM4 मल्टीमोड / एक्वा
कनेक्टर का प्रकार एमपीओ-12, एंगलड पोलिश (एपीसी), महिला
अधिकतम डेटा दर समर्थन 400 जीबी/सेकंड प्रति पोर्ट (एनडीआर/400जीबीई)
सम्मिलन हानि (अधिकतम) ≤ 0.354 डीबी
रिटर्न हानि (मिनट) ≥ 35 डीबी
उपलब्ध लंबाई विकल्प
आदेश भाग संख्या लम्बाई के लिए सर्वश्रेष्ठ
MFP7E20-N003 3 मीटर एक ही चेसिस के भीतर अल्ट्रा-कम पहुंच
MFP7E20-N010 10 मीटर रैक के भीतर और समीप स्थित रैक कनेक्शन
MFP7E20-N020 20 मीटर पंक्ति के भीतर विस्तारित पहुंच
MFP7E20-N030 30 मीटर 400G एनडीआर के लिए अधिकतम ओएम4 पहुंच
प्रतिस्पर्धात्मक लाभ
  • एनडीआर पारिस्थितिकी तंत्र के लिए अनुकूलितःविशेष रूप से एनवीडिया के एनडीआर प्लेटफॉर्म के लिए ट्यून और परीक्षण किया गया
  • उत्कृष्ट ऑप्टिकल गुणवत्ता:एपीसी पॉलिश यूपीसी कनेक्टर्स पर बेहतर रिटर्न हानि प्रदान करता है
  • तैनाती के लिए तैयार विश्वसनीयता:सत्यापित प्रदर्शन मीट्रिक के साथ परीक्षण किया गया कारखाना
  • भविष्य के लिए डिजाइनःवर्तमान 400G मानकों और भविष्य की गति प्रगति का समर्थन करता है
  • डेटा सेंटर सुरक्षा में सुधारःएलएसजेएच जैकेट आग की घटनाओं में विषाक्त धुएं के उत्सर्जन को सीमित करता है
सेवा एवं सहायता
व्यापक समर्थन संरचना NVIDIA मानक वारंटी, व्यापक सूची से शीघ्र शिपमेंट और समर्पित तकनीकी विशेषज्ञता के साथ तैनाती की सफलता सुनिश्चित करती है।
अक्सर पूछे जाने वाले प्रश्न
क्या मैं इस केबल का उपयोग 400G OSFP स्विच पोर्ट को दो अलग 200G QSFP56 सर्वर पोर्ट से जोड़ने के लिए कर सकता हूँ?
नहीं, यह एक बिंदु-से-बिंदु केबल है। ब्रेकआउट विन्यास के लिए, समर्पित MPO-to-2xQSFP56 केबलों की आवश्यकता होती है।
क्या स्थापना से पहले कनेक्टर्स को साफ करना आवश्यक है?
बिल्कुल. प्रदूषण ऑप्टिकल लिंक विफलताओं का मुख्य कारण है. हमेशा अनुमोदित ऑप्टिकल कनेक्टर क्लीनर का उपयोग करें.
स्थापना और हैंडलिंग दिशानिर्देश
नोटःइन सावधानियों का पालन करने से इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित होता है।
  • संगतता सत्यापन:पुष्टि करें कि ट्रांससीवर MPO-12/APC इंटरफेस का उपयोग करते हैं
  • पर्यावरणीय सीमाएं:0°C से 70°C तापमान सीमा के भीतर काम करें
  • झुकने की त्रिज्या प्रबंधनकभी भी 30 मिमी से अधिक के त्रिज्या से अधिक तंग न करें।
  • ईएसडी जागरूकता:ईएसडी कलाई पट्टा का उपयोग करें जब ट्रांससीवर संभाल
  • विनियामक उपयोगःवाणिज्यिक सेटिंग्स के लिए अभिप्रेत वर्ग ए डिजिटल उपकरण
