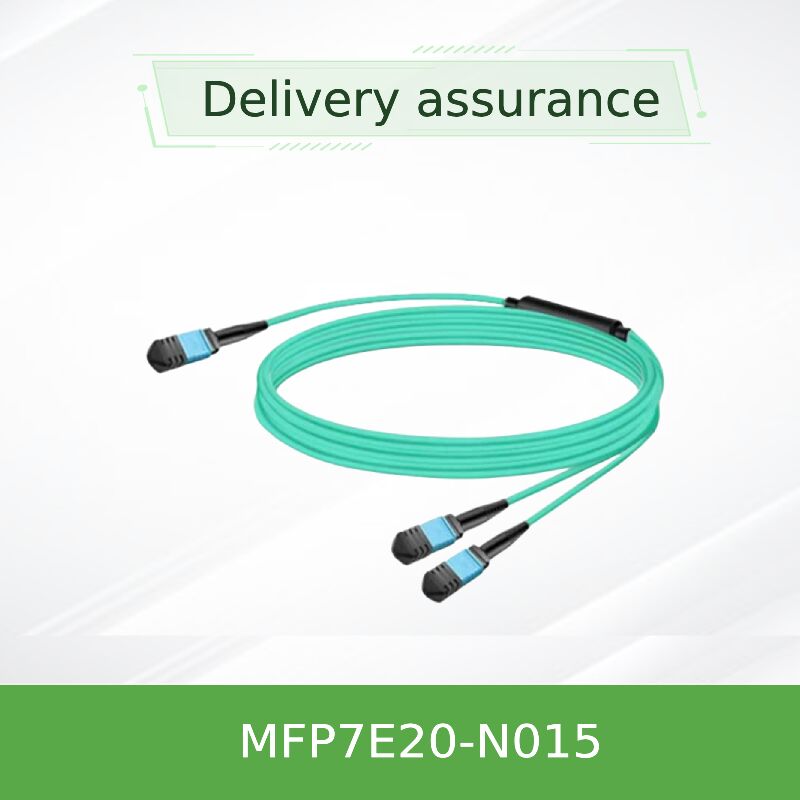

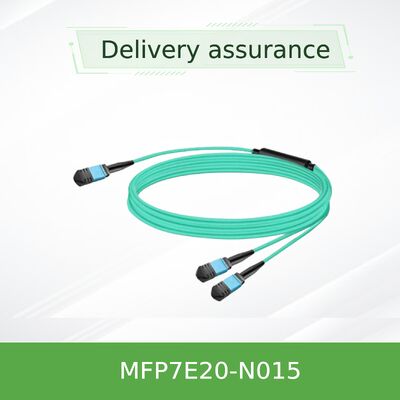

NVIDIA MFP7E20-N015 15m MPO APC 1:2 फाइबर स्प्लिटर केबल 400G/NDR डेटा सेंटर ब्रेकआउट कनेक्टिविटी के लिए
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFP7E20-N015 |
| दस्तावेज़: | MFP7E20-Nxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| प्रतिरूप संख्या।: | MFP7E20-N015 | सामग्री आकार: | गोल तार |
|---|---|---|---|
| तन्य शक्ति की अनुमति दी: | 1000n <10000n | प्रमाणन: | RoHS, CE, ISO9001, VDE, CCC |
| म्यान सामग्री: | पीवीसी | लंबाई: | 15 |
| आधार - सामग्री दर: | 400GB/s | मूल: | भारत / इज़राइल / चीन |
| प्रमुखता देना: | NVIDIA 15m MPO फाइबर स्प्लिटर केबल,400G डाटा सेंटर ब्रेकआउट केबल,गारंटी के साथ एनडीआर फाइबर स्प्लिटर |
||
उत्पाद विवरण
NVIDIA के साथ अपने हाई-स्पीड नेटवर्क पोर्ट घनत्व को अनुकूलित करें MFP7E20-N015, एक 15-मीटर निष्क्रिय ऑप्टिकल स्प्लिटर केबल। यह समाधान एक ही 800G-सक्षम ट्विन-पोर्ट OSFP इंटरफ़ेस को दो स्वतंत्र 400G लिंक में कुशलता से तोड़ता है, जो सीधे NVIDIA ConnectX-7 नेटवर्क एडेप्टर और BlueField-3 DPUs जैसे उपकरणों से जुड़ता है। कम-नुकसान वाले MPO-12/APC कनेक्टर्स, एक लचीले LSZH जैकेट और एक टाइप-बी क्रॉस डिज़ाइन की विशेषता, यह मांग वाले 400GbE और NDR इन्फिनिबैंड डेटा सेंटर वातावरण के लिए विश्वसनीय, उच्च-प्रदर्शन कनेक्टिविटी प्रदान करता है।
NVIDIA MFP7E20-N015 एक फ़ैक्टरी-टर्मिनेटेड मल्टीमोड फ़ाइबर ऑप्टिक केबल है जिसे उच्च-घनत्व, उच्च-बैंडविड्थ नेटवर्क आर्किटेक्चर के लिए डिज़ाइन किया गया है। यह एक महत्वपूर्ण निष्क्रिय इंटरकनेक्ट घटक के रूप में कार्य करता है, जो एक ही उच्च-रेडिक्स स्विच पोर्ट को दो डाउनस्ट्रीम एंडपॉइंट की सेवा करने में सक्षम बनाता है। यह लागत प्रभावी और स्केलेबल स्पाइन-लीफ नेटवर्क, AI/ML क्लस्टर और स्टोरेज बैकबोन बनाने के लिए आवश्यक है जहां स्विच पोर्ट उपयोगिता को अधिकतम करना सर्वोपरि है। केबल NVIDIA के उच्च-प्रदर्शन नेटवर्किंग समाधानों के लिए एक प्रमाणित पारिस्थितिकी तंत्र का हिस्सा है।
- ब्रेकआउट कॉन्फ़िगरेशन: पोर्ट गुणन के लिए 1xMPO-12 से 2xMPO-12 स्प्लिटर टोपोलॉजी।
- उच्च गति समर्थन: 400 गीगाबिट ईथरनेट और NDR (400G) इन्फिनिबैंड प्रोटोकॉल के लिए इंजीनियर।
- प्रीमियम कनेक्टर्स: ऑप्टिकल बैक-रिफ्लेक्शन को कम करने के लिए 8° कोण वाले फिजिकल कॉन्टैक्ट (APC) पॉलिश के साथ MPO-12 कनेक्टर्स (≥35 dB RL)।
- प्रत्यक्ष संलग्न वायरिंग: एक टाइप बी (क्रॉस्ड) फाइबर मैप लागू करता है, जो सीधे ट्रांससीवर-टू-ट्रांससीवर कनेक्शन को सक्षम करता है।
- टिकाऊ और सुरक्षित निर्माण: एक लचीला, एक्वा-रंग का LSZH-OFNR जैकेट है जो लौ-मंदक और कम-धुआं है।
- गुणवत्ता आश्वासन: IEC 61754-7 और Telcordia GR-1435 मानकों के अनुपालन में निर्मित, विश्वसनीयता सुनिश्चित करना।
यह केबल अंतरसंचालनीयता और प्रदर्शन सुनिश्चित करने के लिए सिद्ध ऑप्टिकल और यांत्रिक तकनीकों को एकीकृत करता है:
- फाइबर: 50/125µm OM4 मल्टीमोड (15m लंबाई के लिए)
- कनेक्टर: IEC 61754-7 प्रति MPO-12
- पॉलिश: APC (एंगल्ड फिजिकल कॉन्टैक्ट)
- टोपोलॉजी: टाइप बी (क्रॉस्ड)
- इन्सर्शन लॉस: ≤ 0.356 dB (प्रति सूत्र: 0.35 + 0.0004*L)
- रिटर्न लॉस: ≥ 35 dB
- अधिकतम चैनल पहुंच: 50 मीटर तक (पैच पैनल के साथ)
- ऑपरेटिंग तापमान: 0°C से 70°C
- लेजर सुरक्षा: कक्षा 1 (IEC 60825-1, CDRH)
- जैकेट रेटिंग: LSZH (लो स्मोक जीरो हैलोजन), OFNR
- EMC/सुरक्षा: CE, FCC क्लास A, cTUVus
- प्रोटोकॉल समर्थन: ईथरनेट, इन्फिनिबैंड, NVLink
केबल एक निष्क्रिय ऑप्टिकल स्प्लिटर के रूप में कार्य करता है। सिंगल "रूट" MPO कनेक्टर एक स्विच में ट्विन-पोर्ट OSFP ट्रांससीवर (उदाहरण के लिए, NVIDIA MMA4Z00-NS) के साथ जुड़ता है। यह ट्रांससीवर 8 ऑप्टिकल लेन में एक समग्र 800G सिग्नल प्रस्तुत करता है। केबल असेंबली के अंदर, इन 8 सक्रिय फाइबर को शारीरिक रूप से 4 फाइबर के दो अलग-अलग समूहों में विभाजित किया गया है। प्रत्येक समूह को दो "लीफ" MPO कनेक्टर्स में से एक पर रूट किया जाता है। ये लीफ एंड सर्वर या स्टोरेज उपकरणों में रखे गए मानक सिंगल-पोर्ट 400G OSFP या QSFP112 ट्रांससीवर में प्लग करते हैं। टाइप बी क्रॉस वायरिंग महत्वपूर्ण है: यह सुनिश्चित करता है कि स्विच ट्रांससीवर पर पिन 1 से ट्रांसमिट लेन (Tx) सर्वर ट्रांससीवर पर पिन 12 पर रिसीव लेन (Rx) के साथ सही ढंग से संरेखित हो, और इसके विपरीत, बिना बाहरी क्रॉस-कनेक्ट मॉड्यूल के फुल-डुप्लेक्स संचार को सक्षम करता है।
- डेटा सेंटर एकत्रीकरण: उच्च-क्षमता वाले स्पाइन/एग्रीगेशन स्विच (800G पोर्ट के साथ) को कई टॉप-ऑफ-रैक (ToR) स्विच या उच्च-प्रदर्शन सर्वर से जोड़ना।
- AI और उच्च-प्रदर्शन कंप्यूटिंग: वितरित प्रशिक्षण और सिमुलेशन के लिए GPU क्लस्टर में 400G नेटवर्क कार्ड (जैसे ConnectX-7) से लैस कंप्यूट नोड्स से घने कनेक्टिविटी प्रदान करना।
- हाइपरकन्वर्ज्ड और स्टोरेज नेटवर्क: स्टोरेज एरे और कंप्यूट सर्वर के बीच NVMe-ओवर-फैब्रिक्स (NVMe-oF) परिनियोजन के लिए उच्च-बैंडविड्थ लिंक की सुविधा।
- क्लाउड इन्फ्रास्ट्रक्चर: रैक के भीतर प्रति-पोर्ट लागत और केबलिंग घनत्व को अनुकूलित करने के लिए हाइपरस्केल वातावरण में तैनात करना।
- नेटवर्क इंटरफ़ेस कार्ड कनेक्टिविटी: एक ही स्विच पोर्ट को दो सर्वर से कनेक्ट करना, प्रत्येक में एक उच्च-प्रदर्शन एनआईसी कार्ड, प्रभावी रूप से कनेक्शन घनत्व को दोगुना करना।
| पैरामीटर श्रेणी | MFP7E20-N015 के लिए विस्तृत विनिर्देश |
|---|---|
| उत्पाद पहचान | NVIDIA MFP7E20-N015 |
| केबल फ़ंक्शन और टोपोलॉजी | निष्क्रिय 1:2 स्प्लिटर, 1xMPO-12/APC से 2xMPO-12/APC |
| कुल लंबाई | 15.0 मीटर (सहिष्णुता: +0.3m / -0m) |
| फाइबर विनिर्देश | 50/125 µm ग्रेडेड-इंडेक्स मल्टीमोड, OM4 |
| सक्रिय फाइबर गणना | 8 फाइबर (4 ट्रांसमिट, 4 रिसीव) |
| कनेक्टर प्रकार और पॉलिश | MPO-12, महिला, एंगल्ड फिजिकल कॉन्टैक्ट (APC) |
| वायरिंग योजना | टाइप बी (क्रॉस्ड) |
| केबल व्यास | 3.0 मिमी ± 0.2 मिमी |
| जैकेट सामग्री और रंग | लो स्मोक जीरो हैलोजन (LSZH), OFNR-रेटेड, एक्वा |
| न्यूनतम झुकने का त्रिज्या | 30 मिमी (1.2 इंच) |
| ऑपरेटिंग तापमान | 0°C से 70°C |
| भंडारण तापमान | -40°C से 85°C |
| आर्द्रता सीमा | 10% से 85% RH (गैर-संघनक) |
| संगत ट्रांससीवर | NVIDIA ट्विन-पोर्ट OSFP DR8 (MMA4Z00-NS), 400G OSFP, QSFP112 |
MFP7E20 श्रृंखला में अन्य उपलब्ध लंबाई: 3m (N003), 5m (N005), 7m (N007), 10m (N010), 20m (N020), 30m (N030), 50m (N050)।
- अधिकतम पोर्ट दक्षता: मानक केबलिंग की तुलना में प्रति स्विच पोर्ट सर्वर कनेक्शन की संख्या को दोगुना कर देता है, प्रति-पोर्ट लागत को कम करता है और रैक घनत्व में सुधार करता है।
- गारंटीकृत सिग्नल अखंडता: फ़ैक्टरी-टर्मिनेटेड APC कनेक्टर्स PAM4-आधारित 400G लिंक में त्रुटि-मुक्त संचालन के लिए महत्वपूर्ण, लगातार कम इंसर्शन लॉस और उच्च रिटर्न लॉस सुनिश्चित करते हैं।
- इकोसिस्टम आश्वासन: एक वास्तविक NVIDIA घटक के रूप में, यह NVIDIA नेटवर्किंग इकोसिस्टम के भीतर निर्बाध अंतरसंचालनीयता के लिए परीक्षण और मान्य है, जिसमें स्विच, ट्रांससीवर और नेटवर्क कार्ड शामिल हैं।
- स्थापना तत्परता: सुरक्षात्मक धूल कैप के साथ आपूर्ति की जाती है और किसी भी फील्ड टर्मिनेशन की आवश्यकता नहीं होती है, जिससे त्रुटि-मुक्त परिनियोजन होता है।
- बढ़ा हुआ सुरक्षा प्रोफाइल: LSZH जैकेट सामग्री आग परिदृश्यों में विषाक्त धुएं के उत्सर्जन को कम करके संलग्न डेटा सेंटर वातावरण में सुरक्षा में सुधार करती है।
- उत्पाद वारंटी: यह केबल निष्क्रिय ऑप्टिकल घटकों के लिए NVIDIA की मानक वारंटी द्वारा कवर किया गया है।
- इन्वेंटरी और लॉजिस्टिक्स: हम MFP7E20-N015 का स्टॉक बनाए रखते हैं ताकि ऑर्डर को जल्दी से पूरा किया जा सके और विश्वसनीय डिलीवरी की जा सके।
- तकनीकी परामर्श: हमारी टीम आपके 400G/NDR इन्फ्रास्ट्रक्चर के लिए केबल चयन, संगतता और नेटवर्क डिज़ाइन पर पूर्व-बिक्री तकनीकी मार्गदर्शन प्रदान करती है।
- बिक्री के बाद समर्थन: स्थापना सर्वोत्तम प्रथाओं और कनेक्टिविटी समस्याओं के निवारण के लिए सहायता उपलब्ध है।
प्र: क्या मैं इस स्प्लिटर केबल के एक लीफ का उपयोग अभी कर सकता हूं और दूसरे लीफ को बाद में कनेक्ट कर सकता हूं?
ए: हाँ, डिज़ाइन इसकी अनुमति देता है। आप तुरंत एक सर्वर कनेक्ट कर सकते हैं और दूसरा सर्वर तैयार होने तक दूसरे लीफ कनेक्टर को उसके धूल कैप से सुरक्षित रख सकते हैं। सुनिश्चित करें कि स्विच साइड पर कनेक्टेड ट्रांससीवर केवल एक पथ सक्रिय होने के साथ लिंक को सपोर्ट करता है, जो आमतौर पर मामला होता है।
प्र: क्या यह केबल 200G QSFP56 ट्रांससीवर के साथ संगत है?
ए: केबल के फिजिकल कनेक्टर्स (MPO-12/APC) संगत हैं यदि QSFP56 ट्रांससीवर MPO-12/APC रिसेप्टेकल का उपयोग करता है और 200G-SR4 या इसी तरह के मल्टीमोड ऑपरेशन के लिए डिज़ाइन किया गया है। हालाँकि, स्प्लिटर फ़ंक्शन को 800G/400G सिग्नल को तोड़ने के लिए अनुकूलित किया गया है। मूल 200G कनेक्शन के लिए, एक गैर-स्प्लिटर डुप्लेक्स केबल आमतौर पर अधिक उपयुक्त होता है। हमेशा ट्रांससीवर डेटाशीट से परामर्श करें।
प्र: मैं इस केबल पर MPO कनेक्टर्स को कैसे साफ करूं?
ए: एक समर्पित, लिंट-फ्री MPO कनेक्टर सफाई उपकरण या कैसेट का उपयोग करें। कभी भी अकेले संपीड़ित हवा का उपयोग न करें, क्योंकि यह दूषित पदार्थों को फेरूल में और धकेल सकता है। सफाई उपकरण को धीरे से कनेक्टर एंड-फेस में डालें, पोंछें, और मिलन से पहले फाइबर माइक्रोस्कोप से निरीक्षण करें। केबल कनेक्टर और ट्रांससीवर रिसेप्टेकल दोनों को साफ करें।
प्र: यदि मैं गलती से इसे MPO-UPC पोर्ट से कनेक्ट करता हूं तो क्या होगा?
ए: कनेक्शन को मजबूर न करें। MPO-APC और MPO-UPC कनेक्टर्स में अलग-अलग फिजिकल कीइंग और पॉलिश कोण होते हैं। उन्हें मिलाने का प्रयास करने से केबल और ट्रांससीवर दोनों पर सिरेमिक फेरूल सिरों को स्थायी शारीरिक क्षति हो सकती है, जिससे उच्च ऑप्टिकल नुकसान होता है और प्रतिस्थापन की आवश्यकता होती है।
- संगतता सत्यापन: स्थापना से पहले, पुष्टि करें कि लिंक में सभी ट्रांससीवर और पैच पैनल MPO-12/APC कनेक्टर्स के लिए डिज़ाइन किए गए हैं, UPC नहीं।
- पूर्व-स्थापना सफाई: संदूषण-संबंधी विफलताओं को रोकने के लिए मिलन से पहले हमेशा अनुमोदित उपकरणों के साथ केबल कनेक्टर फेरूल और ट्रांससीवर रिसेप्टेकल का निरीक्षण और सफाई करें।
- बेंड रेडियस प्रबंधन: रूटिंग के दौरान, तेज झुकने या किंक से बचें। केबल के सभी बिंदुओं पर 30 मिमी (1.2 इंच) का न्यूनतम झुकने का त्रिज्या बनाए रखें ताकि माइक्रोबेंडिंग लॉस या फाइबर टूटने से बचा जा सके।
- पर्यावरण सीमाएं: केबल को उसके निर्दिष्ट तापमान (0°C से 70°C) और आर्द्रता (10% से 85% RH) रेंज के बाहर स्थापित या संचालित न करें।
- उचित सम्मिलन/निष्कासन: सम्मिलन और निष्कर्षण के लिए कनेक्टर शेल पर पुश-पुल लैच तंत्र का उपयोग करें। डिस्कनेक्ट करने के लिए कभी भी केबल जैकेट पर सीधे न खींचें, क्योंकि इससे आंतरिक फाइबर क्षतिग्रस्त हो सकते हैं।
- ESD जागरूकता: जबकि केबल स्वयं ESD-संवेदनशील नहीं है, जिस ट्रांससीवर में यह प्लग करता है वह है। केबल स्थापना के दौरान ट्रांससीवर को संभालते समय मानक एंटी-स्टैटिक सावधानियां (कलाई का पट्टा, ग्राउंडेड वर्क सरफेस) का उपयोग करें।
