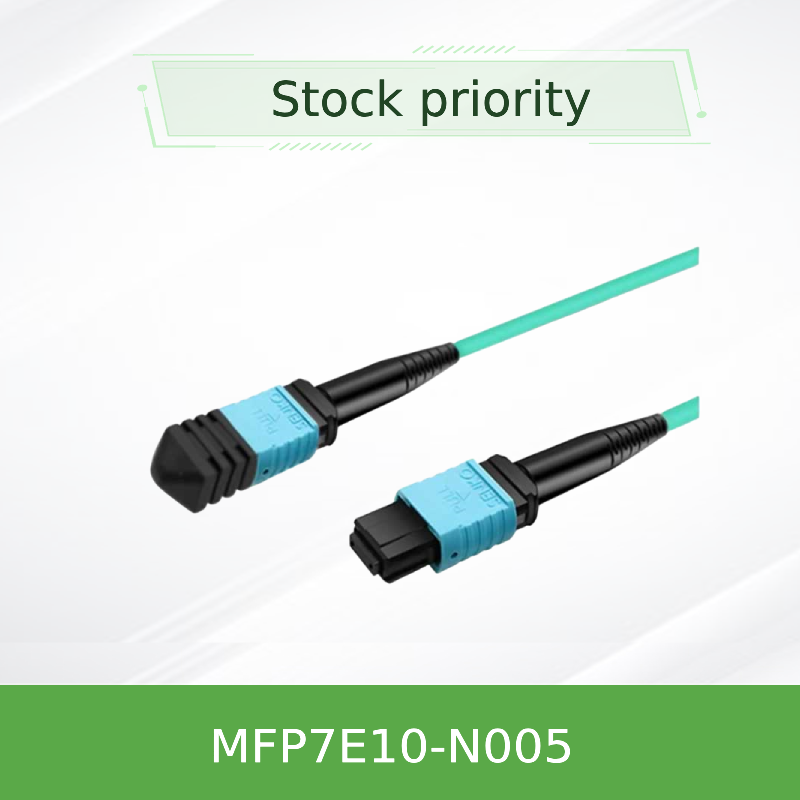

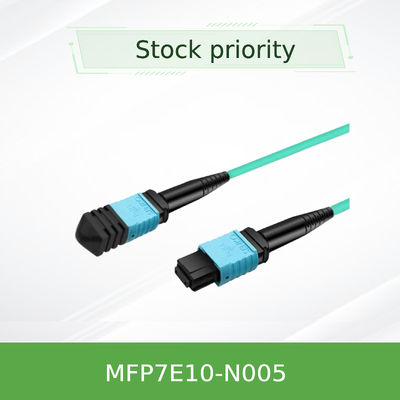

NVIDIA MFP7E10-N005 5m MPO-12/APC से MPO-12/APC मल्टीमोड फाइबर ऑप्टिक केबल 400G/NDR InfiniBand & Ethernet के लिए
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFP7E10-N005 (980-9I73V-000005) |
| दस्तावेज़: | MFP7E10-Nxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| भाग संख्या: | MFP7E10-N005 (980-9I73V-000005) | केबल प्रकार: | मल्टीमोड फाइबर केबल |
|---|---|---|---|
| फाइबर प्रकार: | OM4, 50/125 माइक्रोन | लंबाई: | 5 मी |
| कनेक्टर्स: | MPO-12/APC (महिला) | आधार - सामग्री दर: | 400 Gbps तक |
| प्रमुखता देना: | NVIDIA 5m MPO-12 फाइबर ऑप्टिक केबल,400 जी इन्फिनिबैंड के लिए मल्टीमोड फाइबर केबल,गारंटी के साथ MPO-12 APC ईथरनेट केबल |
||
उत्पाद विवरण
उत्पाद मॉडल:MFP7E10-N005।मुख्य कीवर्डःफाइबर ऑप्टिक केबल, हाई स्पीड डीएसी, एमपीओ केबल, एनडीआर इंटरकनेक्ट, पैसिव ऑप्टिक केबल
- 400जी/एनडीआर के लिए अनुकूलितःNVIDIA के नवीनतम 400GbE और NDR 400Gb/s InfiniBand पारिस्थितिकी तंत्र के लिए उच्च बैंडविड्थ, कम विलंबता कनेक्शन सक्षम करता है।
- उच्चतम संकेत अखंडताःMPO कनेक्टर्स पर कोणात्मक भौतिक संपर्क (APC) पॉलिश की विशेषताएं, स्वच्छ संकेतों के लिए बैक-रिफ्लेक्शन को कम करना।
- मजबूत और लचीला डिजाइनःआसान मार्ग और बढ़ी हुई सुरक्षा के लिए लचीली एलएसजेडएच (लो स्मोक जीरो हलोजन) गोल जैकेट के साथ निर्मित।
- प्लग-एंड-प्ले संगतताःसीधे स्विच में NVIDIA के OSFP DR8 ट्रांससीवरों को आपस में जोड़ता है,कनेक्टएक्स-7 नेटवर्क कार्ड, और ब्लूफील्ड-3 डीपीयू.
- विश्वसनीयता के लिए सख्ती से परीक्षण किया गया:अनुकूलित आउट-ऑफ-द-बॉक्स प्रदर्शन और दीर्घकालिक स्थायित्व सुनिश्चित करने के लिए सख्त उत्पादन परीक्षण से गुजरता है।
NVIDIA MFP7E10-N005 एक उच्च प्रदर्शन, 5 मीटर निष्क्रियफाइबर ऑप्टिक केबलआधुनिक डेटा सेंटर इंटरकनेक्ट के लिए डिज़ाइन किया गया है। यह केबल असेंबली दोनों छोरों पर MPO-12/APC कनेक्टर का उपयोग करती है और 50/125μm OM4 मल्टीमोड फाइबरों को शामिल करती है।यह विशेष रूप से एक क्रॉसओवर (प्रकार-बी) के रूप में डिज़ाइन किया गया हैउच्च गति डीएसी(Direct Attach Cable) 400/800Gb/s ऑप्टिकल ट्रांससीवरों के बीच बिंदु-से-बिंदु लिंक बनाने के लिए। इसकी प्राथमिक भूमिका एक विश्वसनीय,उच्च प्रदर्शन कंप्यूटिंग में डाटा ट्रांसमिशन के लिए कम हानि वाली भौतिक परत, एआई क्लस्टर, और स्टोरेज नेटवर्क इनफिनिबैंड एनडीआर या 400 गीगाबिट ईथरनेट प्रोटोकॉल का लाभ उठाते हैं।
- कनेक्टर प्रकारः8° कोण वाली पोलिश (APC) के साथ महिला से महिला MPO-12।
- केबल का प्रकार और लंबाईः5-मीटर (N005), OM4 ग्रेड 50/125μm मल्टीमोड फाइबर, टाइप-बी (क्रॉसओवर) टोपोलॉजी।
- अधिकतम पहुंचःOM4 फाइबर के साथ 50 मीटर तक के लिंक का समर्थन करता है, जो इंट्रा-रैक और इंट्रा-रैक कनेक्शन के लिए आदर्श है।
- जैकेट:बेहतर वायु प्रवाह और अग्नि सुरक्षा के लिए लचीला, गोल एक्वा-रंग का LSZH-OFNR जैकेट।
- प्रदर्शनःकम सम्मिलन हानि (≤ 0.35 dB + 0.0004 x L) और उच्च वापसी हानि (≥ 35 dB) ।
- प्रोटोकॉल समर्थन:इन्फिनिबैंड (एनडीआर, एचडीआर), ईथरनेट (400/200/100GbE), और एनवीलिंक।
यह इंटरकनेक्ट समाधान स्थाई और विश्वसनीय उद्योग मानकों पर निर्मित है ताकि अंतर-संचालन और प्रदर्शन की गारंटी दी जा सके।
- फाइबर ऑप्टिक मानक:OM4 मल्टीमोड फाइबर (IEC 60793-2-10)
- कनेक्टर मानक:एमपीओ IEC 61754-7 और ANSI/TIA-604-5 के अनुसार।
- पोलिश प्रकारःकोणीय भौतिक संपर्क (एपीसी), उच्च गति लिंक में ऑप्टिकल वापसी हानि को कम करने के लिए महत्वपूर्ण है।
- अनुपालन और सुरक्षाःकनेक्टर विश्वसनीयता के लिए टेलकोर्डिया जीआर-1435 के अनुरूप। लेजर क्लास 1 (आईईसी 60825)। सुरक्षा प्रमाणपत्रों में सीबी, सीटीयूवीस, सीई शामिल हैं।
- पर्यावरणःएलएसजेडएच जैकेट सामग्री धुएं और विषाक्तता की सख्त आवश्यकताओं को पूरा करती है।
यह निष्क्रियएमपीओ केबलयह एक सटीक ऑप्टिकल पथ के रूप में कार्य करता है। इसमें प्रत्येक एमपीओ फेरुल के भीतर 12 फाइबर पोजीशन होते हैं, जिनमें से 8 द्विदिशात्मक डेटा ट्रांसमिशन (4 Tx, 4 Rx प्रति दिशा) के लिए सक्रिय होते हैं।,यह ट्रांसमिट और रिसीव फाइबर जोड़े का एक आंतरिक "क्रॉसओवर" करता है। विशेष रूप से, एक छोर पर ट्रांससीवर से फाइबर लेन 1 विपरीत ट्रांससीवर पर लेन 12 से जुड़ा हुआ है,एक छोर पर ट्रांसमीटर (लेजर) को दूसरे छोर पर रिसीवर (फोटो डिटेक्टर) के साथ सही ढंग से संरेखित करनाएपीसी कनेक्टर्स के 8° कोण वाले अंत के चेहरे किसी भी परावर्तित प्रकाश को कोर से दूर फैलाते हुए, सिग्नल अखंडता को संरक्षित करने के लिए महत्वपूर्ण हैं।उच्च गति डीएसी400जी दरों पर प्रदर्शन।
- स्विच-टू-स्विच लिंकःएक 400G क्लोज नेटवर्क कपड़े में रीढ़ और पत्ती स्विच कनेक्ट करना।
- स्विच-टू-एडाप्टर लिंकःटॉप-ऑफ-रैक (ToR) स्विच से उच्च बैंडविड्थ कनेक्टिविटी प्रदान करनाकनेक्टएक्स-7 नेटवर्क कार्डया ब्लूफील्ड-3 डीपीयू.
- उच्च-प्रदर्शन कंप्यूटिंग (एचपीसी) और एआई क्लस्टरःएनडीआर इन्फिनीबैंड नेटवर्क में कम्प्यूटिंग और स्टोरेज नोड्स के बीच कम विलंबता वाले इंटरकनेक्ट बनाना।
- डाटा सेंटर इंटर-रैक/इनट्रा-रो कनेक्टिविटी:आदर्शफाइबर ऑप्टिक केबलनिष्क्रिय तांबे के केबलों की पहुंच से परे दूरी के लिए, आम तौर पर 3 से 50 मीटर के बीच।
| आदेश भाग संख्या | MFP7E10-N005 |
|---|---|
| विवरण | MPO-12/APC से MPO-12/APC, मल्टीमोड फाइबर (MMF) केबल |
| लम्बाई | 5 मीटर |
| फाइबर प्रकार/ग्रेड | 50/125 μm, OM4 |
| कनेक्टर (दोनों छोर) | एमपीओ-12, महिला, कोणित पोलिश (एपीसी) |
| केबल टोपोलॉजी | प्रकार बी (क्रॉसओवर) |
| सक्रिय फाइबर / लेन की संख्या | 8 फाइबर (4 Tx, 4 Rx) |
| जैकेट का रंग/प्रकार | एक्वा / एलएसजेडएच-ओएफएनआर (कम धुआं शून्य हैलोजन) |
| अधिकतम संचालन तापमान | 0°C से +70°C |
| अधिकतम पहुंच (OM4) | 50 मीटर |
| समर्थित प्रोटोकॉल | एनडीआर/एचडीआर/ईडीआर इन्फिनीबैंड, 400/200/100GbE, एनवीलिंक |
| संगत ट्रांससीवर | NVIDIA OSFP DR8 (जैसे, MMA4Z00-NS), QSFP112 400G |
अन्य उपलब्ध लंबाईः 3 मीटर, 7 मीटर, 10 मीटर, 15 मीटर, 20 मीटर, 25 मीटर, 30 मीटर, 35 मीटर, 40 मीटर, 50 मीटर।
- एनवीआईडीआईए पारिस्थितिकी तंत्र अनुकूलनःसामान्य के विपरीतएमपीओ केबल, इस केबल का परीक्षण और NVIDIA स्विच के साथ अंत से अंत तक मान्य किया गया है,नेटवर्क कार्ड, और ट्रांससीवर, प्लग-एंड-प्ले विश्वसनीयता और प्रदर्शन सुनिश्चित करते हैं।
- उच्च गति लाभ के लिए एपीसी पोलिशःएपीसी पॉलिश 400 जी/एनडीआर स्पीड के लिए रिफ्लेक्टेन्स को प्रबंधित करने के लिए आवश्यक है, जो कम स्पीड जनरेशन के लिए उपयोग किए जाने वाले यूपीसी-पॉलिश केबलों पर एक स्पष्ट लाभ प्रदान करता है।
- बेहतर निर्माण गुणवत्ता:कठोर विनिर्माण और परीक्षण प्रक्रियाओं के परिणामस्वरूप सभी केबलों में कम विफलता दर और सुसंगत ऑप्टिकल प्रदर्शन होता है।
- भविष्य के लिए तैयारःनवीनतम 400G/NDR मानकों का समर्थन करता है, जिससे 100/200G से नेटवर्क विकसित होने के साथ बुनियादी ढांचे के निवेश की सुरक्षा होती है।
हम एक व्यापक सेवा पैकेज के साथ आपूर्ति प्रत्येक उत्पाद के पीछे खड़े हैंः
- वारंटीःNVIDIA की मानक उत्पाद वारंटी द्वारा कवर किया गया। प्रलेखन प्रदान किया गया।
- उपलब्धता और तेजी से वितरण:MFP7E10-N005 मॉडल आम तौर पर स्टॉक से उपलब्ध है। हमारे $ 10 मिलियन की कुल सूची यह सुनिश्चित करती है कि हम बड़ी और तत्काल मांगों को पूरा कर सकें।
- तकनीकी सहायता:हमारी विशिष्ट तकनीकी टीम स्थापना और समस्या निवारण के लिए पूर्व-बिक्री परामर्श और 24/7 बिक्री के बाद समर्थन प्रदान करती है।
- वैश्विक आपूर्ति श्रृंखलाःहम दुनिया भर में सटीक और समय पर वितरण सुनिश्चित करने के लिए विश्वसनीय रसद का प्रबंधन करते हैं, नेटवर्क हार्डवेयर वितरण में एक दशक से अधिक के अनुभव का समर्थन करते हैं।
प्रश्न 1: क्या मैं इस MFP7E10-N005 केबल का उपयोग एक OSFP पोर्ट को QSFP112 पोर्ट से जोड़ने के लिए कर सकता हूँ?
A:हाँ, बिल्कुल. इस केबल को विभिन्न 400G फॉर्म कारकों को आपस में जोड़ने के लिए डिज़ाइन किया गया है. एक छोर एक OSFP DR8 ट्रांससीवर (स्विच में आम) से जुड़ता है,और दूसरे छोर एक QSFP112 ट्रांससीवर (सामान्य में) से कनेक्ट कर सकते हैंकनेक्टएक्स-7 नेटवर्क कार्ड), यदि उपयुक्त ट्रांससीवरों का उपयोग किया जाता है।
Q2: MPO-12/APC और MPO-12/UPC केबलों में क्या अंतर है?
A:मुख्य अंतर कनेक्टर पॉलिश है। एपीसी (एंगल्ड फिजिकल कॉन्टैक्ट) में 8 डिग्री का कोण है ताकि बैक-रिफ्लेक्शन को कम किया जा सके, जो 400 जी / एनडीआर जैसे उच्च गति, एकल तरंग दैर्ध्य लिंक के लिए महत्वपूर्ण है।यूपीसी (अल्ट्रा फिजिकल कॉन्टैक्ट) एक सपाट पॉलिश है और कम गति वाले, समानांतर ऑप्टिक्स (जैसे, 100G-SR4) ।नहींशारीरिक रूप से संगत।
Q3: क्या यह केबल "डायरेक्ट अटैच कॉपर (DAC) " या "एक्टिव ऑप्टिकल केबल (AOC) " है?
A:यह दोनों नहीं है।निष्क्रिय ऑप्टिकल केबलयाफाइबर ऑप्टिक केबलइसमें केवल फाइबर और कनेक्टर होते हैं, जिसमें कोई सक्रिय इलेक्ट्रॉनिक्स नहीं होती है। इसके लिए स्विच या स्विच में अलग-अलग प्लग करने योग्य ऑप्टिकल ट्रांससीवर स्थापित करने की आवश्यकता होती है।नेटवर्क कार्डबंदरगाह।
Q4: स्थापना के दौरान इस केबल के लिए न्यूनतम मोड़ त्रिज्या क्या है?
A:केबल के किसी भी स्थान पर न्यूनतम झुकने की त्रिज्या 30 मिमी (लगभग 1.2 इंच) है। इसे कसकर झुकाने से फाइबरों को स्थायी क्षति हो सकती है और सिग्नल हानि बढ़ सकती है।
प्रश्न 5: मैं इन एमपीओ कनेक्टरों को कैसे साफ और रखरखाव करता हूं?
A:हमेशा दोनों केबल ferrule और ट्रांससीवर पोर्ट पर अनुमोदित ऑप्टिकल कनेक्टर क्लीनर (क्लिकर शैली या कैसेट टेप) का उपयोग करेंपहलेसंभोग करते समय धूल के टोपी रखें जब कनेक्टेड न हों। अंत के चेहरे को छूने से बचें।
- संगतता जाँचःसुनिश्चित करें कि आपके ट्रांससीवर MPO-12/APC प्रकार के हों (आमतौर पर हरे रंग के कनेक्टर बॉडी के साथ) । नीले रंग के MPO-12/UPC कनेक्टर के साथ संभोग करने का प्रयास न करें।
- पर्यावरणीय परिस्थितियाँ:निर्दिष्ट तापमान (-40°C से +85°C भंडारण, 0°C से +70°C संचालन) और आर्द्रता (10% से 85% गैर-संक्षेपण) सीमा के भीतर संचालित और संग्रहीत करें।
- स्थापना सुरक्षाःहालांकि केबल स्वयं ईएसडी-संवेदनशील नहीं है, लेकिन ट्रांससीवर जो इसे प्लग करता है वे हैं। स्थापना के दौरान ट्रांससीवर और केबलों को संभालने के दौरान हमेशा ईएसडी कलाई का पट्टा उपयोग करें।
- यांत्रिक तनाव:केबल को कुचलने, चिपकाने या अत्यधिक तन्यता भार लगाने से बचें। समर्थन के लिए केबल हैंजर का प्रयोग करें।
- प्रमाणीकरणःआधिकारिक नियामक प्रमाणन दस्तावेजों (सीई, एफसीसी, आदि) के लिए, कृपया अपने NVIDIA FAE या हमारी सहायता टीम से प्रमाणन ज़िप फ़ाइल का अनुरोध करें।उच्च गति डीएसीयह समाधान वाणिज्यिक डाटा सेंटर वातावरण के लिए डिज़ाइन किया गया है।
