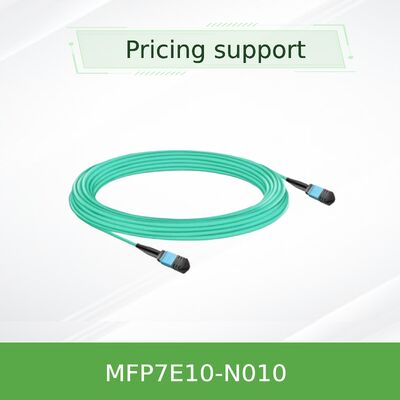

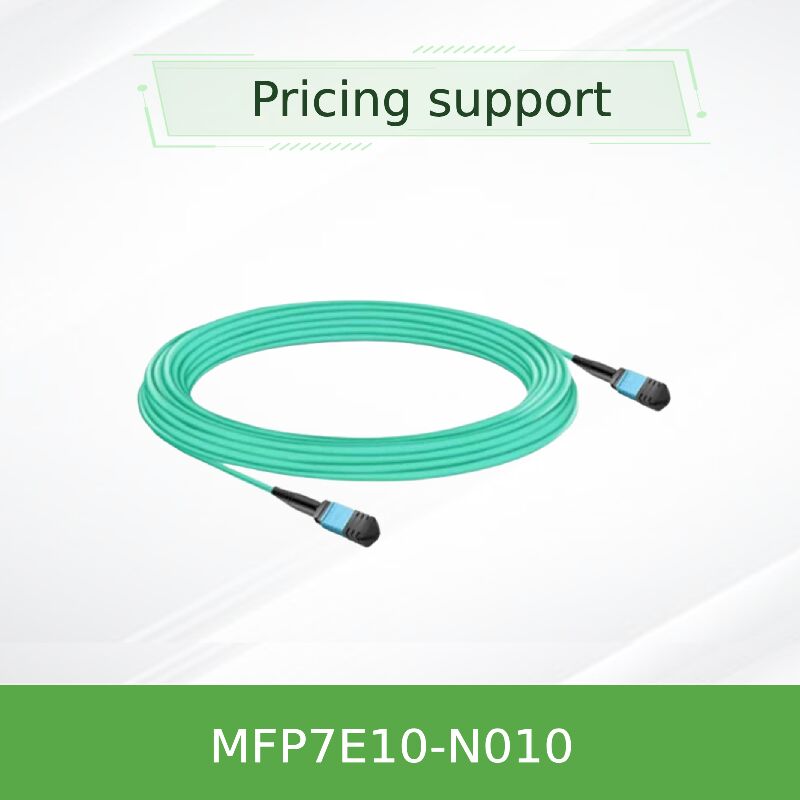

NVIDIA MFP7E10-N010 10m MPO-12/APC से MPO-12/APC मल्टीमोड फाइबर ऑप्टिक केबल 400G/NDR InfiniBand & Ethernet के लिए
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFP7E10-N010 |
| दस्तावेज़: | MFP7E10-Nxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मूल | तकनीकी: | अनिद्रा |
| प्रकार: | निष्क्रिय फाइबर केबल | केबल लंबाई: | 10 मीटर |
| नमूना: | MFP7E10-N010 | नाम: | मेलानॉक्स AOC MFP7E10-N010 पैसिव फाइबर केबल MMF MPO12 APC से MPO12 APC 10m |
| कीवर्ड: | मेलानॉक्स केबल | ||
| प्रमुखता देना: | NVIDIA 10m MPO-12 फाइबर ऑप्टिक केबल,400G ईथरनेट के लिए मल्टीमोड फाइबर ऑप्टिक केबल,इन्फिनीबैंड एनडीआर के लिए एमपीओ-12/एपीसी केबल |
||
उत्पाद विवरण
उत्पाद मॉडल: MFP7E10-N010 | मुख्य कीवर्ड:फाइबर ऑप्टिक केबल, MPO केबल, 400G इंटरकनेक्ट, NDR केबल, डेटा सेंटर फाइबर
- विस्तारित 10-मीटर पहुंच:डेटा केंद्रों के भीतर इंट्रा-रैक और इंटर-रैक तैनाती के लिए इष्टतम कनेक्टिविटी प्रदान करता है।
- हाई-स्पीड 400G/NDR रेडी:विशेष रूप से NVIDIA के 400GbE और NDR 400Gb/s इन्फिनिबैंड इकोसिस्टम के लिए इंजीनियर किया गया।
- सुपीरियर ऑप्टिकल प्रदर्शन:एंगल्ड पॉलिश के साथ MPO-12/APC कनेक्टर अधिकतम सिग्नल अखंडता के लिए बैक-रिफ्लेक्शन को कम करते हैं।
- मजबूत और सुरक्षित निर्माण:आसान स्थापना और बेहतर अग्नि सुरक्षा के लिए लचीला LSZH (लो स्मोक जीरो हैलोजन) जैकेट की सुविधाएँ।
- प्रमाणित विश्वसनीयता:NVIDIA स्विच और एडेप्टर के साथ प्लग-एंड-प्ले संगतता सुनिश्चित करने के लिए फ़ैक्टरी परीक्षण किया गया।
NVIDIA MFP7E10-N010 एक प्रीमियम-गुणवत्ता वाला 10-मीटर निष्क्रिय हैफाइबर ऑप्टिक केबलउच्च-घनत्व, उच्च-बैंडविड्थ डेटा सेंटर इंटरकनेक्ट के लिए डिज़ाइन किया गया। यह केबल असेंबली दोनों सिरों पर MPO-12/APC कनेक्टर्स का उपयोग करती है और टाइप-बी (क्रॉसओवर) टोपोलॉजी में कॉन्फ़िगर किए गए 50/125μm OM4 मल्टीमोड फाइबर को रखती है। यह एक महत्वपूर्ण के रूप में कार्य करता है400G इंटरकनेक्टघटक, NVIDIA नेटवर्किंग उपकरण में 400/800Gb/s ऑप्टिकल ट्रांससीवर के बीच विश्वसनीय, कम-विलंबता पॉइंट-टू-पॉइंट लिंक को सक्षम करता है।
- कनेक्टर प्रकार: MPO-12, एंगल्ड पॉलिश (APC), दोनों सिरों पर महिला।
- केबल की लंबाई और प्रकार: 10-मीटर OM4 50/125μm मल्टीमोड फाइबर, टाइप-बी क्रॉसओवर।
- अधिकतम समर्थित दूरी: OM4 फाइबर के साथ 50 मीटर तक, डेटा सेंटर पंक्तियों के भीतर विस्तारित पहुंच के लिए आदर्श।
- केबल जैकेट: लचीला, गोल एक्वा-रंगीन LSZH-OFNR जैकेट।
- ऑप्टिकल प्रदर्शन: इंसर्शन लॉस ≤ 0.35 dB + 0.0004 x लंबाई, रिटर्न लॉस ≥ 35 dB।
- प्रोटोकॉल समर्थन: इन्फिनिबैंड NDR/HDR/EDR 400/200/100GbE NVLink
यह इंटरकनेक्ट समाधान प्रदर्शन और अंतरसंचालनीयता सुनिश्चित करने के लिए उद्योग-सिद्ध मानकों पर बनाया गया है।
- फाइबर मानक: OM4 मल्टीमोड फाइबर (IEC 60793-2-10)।
- कनेक्टर मानक: IEC 61754-7 और ANSI/TIA-604-5 के अनुसार MPO।
- पॉलिश तकनीक: कम ऑप्टिकल रिटर्न लॉस के लिए एंगल्ड फिजिकल कॉन्टैक्ट (APC)।
- सुरक्षा और अनुपालन: Telcordia GR-1435, लेजर क्लास 1 (IEC 60825) का अनुपालन करता है, CB, cTUVus, CE प्रमाणपत्रों के साथ।
- पर्यावरण सामग्री: LSZH जैकेट सख्त अग्नि सुरक्षा और विषाक्तता नियमों को पूरा करता है।
यह निष्क्रियMPO केबलएक सटीक ऑप्टिकल हाईवे के रूप में कार्य करता है। प्रत्येक MPO कनेक्टर के भीतर, 12 फाइबर स्थितियाँ मौजूद हैं, जिनमें से 8 द्वि-दिशात्मक संचार के लिए सक्रिय हैं (4 ट्रांसमिट, 4 रिसीव लेन)। एक टाइप-बी केबल के रूप में इंजीनियर किया गया, यह आंतरिक रूप से ट्रांसमिट और रिसीव जोड़े को पार करता है। विशेष रूप से, एक सिरे पर Tx लेन 1 से ऑप्टिकल सिग्नल विपरीत सिरे पर Rx लेन 12 पर रूट किया जाता है। यह सटीक क्रॉसओवर संरेखण सुनिश्चित करता है कि ट्रांसमीटर लेजर रिसीवर फोटोडेटेक्टर से सही ढंग से जुड़ते हैं। APC कनेक्टर का 8° कोण वाला अंत चेहरा 400G गति पर महत्वपूर्ण है, क्योंकि यह परावर्तित प्रकाश को फाइबर कोर से दूर करता है, सिग्नल स्पष्टता को संरक्षित करता है और त्रुटियों को कम करता है—एक विश्वसनीय के लिए एक मूलभूत आवश्यकताNDR केबल.
- डेटा सेंटर स्पाइन-लीफ फैब्रिक: एक पंक्ति के भीतर रैक में 400G स्विच कनेक्ट करना।
- उच्च-प्रदर्शन कंप्यूटिंग क्लस्टर: NDR इन्फिनिबैंड नेटवर्क में कंप्यूट नोड्स और स्टोरेज के बीच कम-विलंबता लिंक बनाना।
- AI/ML इन्फ्रास्ट्रक्चर: GPU सर्वर और एग्रीगेशन स्विच के बीच उच्च-बैंडविड्थ कनेक्टिविटी प्रदान करना।
- स्टोरेज एरिया नेटवर्क (SAN): NVMe ओवर फैब्रिक्स (NVMe-oF) के माध्यम से स्टोरेज एरे को हाई-स्पीड नेटवर्क से कनेक्ट करना।
- स्विच से नेटवर्क इंटरफेस कार्ड लिंक: कनेक्टएक्स-7 एडेप्टर या ब्लूफ़ील्ड-3 डीपीयू से लैस सर्वर से टॉप-ऑफ़-रैक स्विच कनेक्ट करना।
| MFP7E10-N010 तकनीकी विनिर्देश | |
|---|---|
| ऑर्डरिंग पार्ट नंबर | MFP7E10-N010 |
| विवरण | MPO-12/APC से MPO-12/APC, मल्टीमोड फाइबर केबल |
| केबल की लंबाई | 10 मीटर |
| फाइबर प्रकार / ग्रेड | 50/125 μm, OM4 |
| कनेक्टर (दोनों सिरे) | MPO-12, महिला, APC पॉलिश (हरा शरीर) |
| टोपोलॉजी | टाइप बी (क्रॉसओवर) |
| सक्रिय फाइबर | 8 फाइबर (4 Tx, 4 Rx प्रति दिशा) |
| जैकेट का रंग / सामग्री | एक्वा / LSZH-OFNR |
| ऑपरेटिंग तापमान | 0°C से +70°C |
| बेंडिंग त्रिज्या | न्यूनतम 30 मिमी |
| समर्थित गति | NDR 400G, HDR 200G, EDR 100G, 400/200/100GbE |
| संगत ट्रांससीवर | NVIDIA OSFP DR8 (MMA4Z00-NS), QSFP112 400G |
नोट: 3m से 50m (MFP7E10-N003 से MFP7E10-N050) तक की लंबाई में भी उपलब्ध है।
- वैध इकोसिस्टम एकीकरण: सामान्य केबल के विपरीतफाइबर केबल, यह उत्पाद NVIDIA नेटवर्किंग इकोसिस्टम के भीतर निर्बाध रूप से काम करने के लिए परीक्षण और गारंटीकृत है, जिससे परिनियोजन जोखिम कम होता है।
- भविष्य-प्रूफ डिज़ाइन: APC पॉलिश और OM4 फाइबर वर्तमान 400G और भविष्य की गति प्रगति के लिए तत्परता सुनिश्चित करते हैं, जिससे बुनियादी ढांचे के निवेश की रक्षा होती है।
- सुपीरियर बिल्ड क्वालिटी और स्थिरता: कठोर विनिर्माण नियंत्रण और एंड-टू-एंड परीक्षण विश्वसनीय प्रदर्शन प्रदान करते हैं और लिंक विफलताओं को कम करके स्वामित्व की कुल लागत को कम करते हैं।
- मध्यम-पहुंच अनुप्रयोगों के लिए इष्टतम: 10-मीटर की लंबाई कम DAC केबल और लंबी दूरी की ऑप्टिक्स के बीच एक महत्वपूर्ण अंतर को भरती है, जो सामान्य डेटा सेंटर लेआउट के लिए एक लागत प्रभावी समाधान प्रदान करती है।
हम अपने सभी उत्पादों के लिए व्यापक समर्थन प्रदान करते हैं, जो एक निर्बाध ग्राहक अनुभव सुनिश्चित करता है।
- वारंटी: प्रत्येक इकाई के साथ पूर्ण निर्माता वारंटी प्रदान की जाती है।
- इन्वेंटरी और डिलीवरी: MFP7E10-N010 को हमारे व्यापक $10M+ इन्वेंटरी में तेजी से शिपमेंट और थोक ऑर्डर पूर्ति के लिए रखा जाता है।
- तकनीकी विशेषज्ञता: हमारी विशेष टीम प्री-सेल्स डिज़ाइन परामर्श और 24/7 पोस्ट-सेल्स तकनीकी सहायता प्रदान करती है।
- वैश्विक रसद नेटवर्क: हम दुनिया भर के ग्राहकों को विश्वसनीय, ट्रैक की गई डिलीवरी सुनिश्चित करते हैं, जो वैश्विक हार्डवेयर वितरण में एक दशक से अधिक के अनुभव से समर्थित है।
Q1: MFP7E10-N010 केबल किन उपकरणों के साथ संगत है?
A: यहडेटा सेंटर फाइबरकेबल किसी भी डिवाइस के साथ संगत है जो MPO-12/APC रिसेप्टेकल्स से लैस है, विशेष रूप से NVIDIA स्विच, कनेक्टएक्स-7 एडेप्टर, और ब्लूफ़ील्ड-3 डीपीयू समर्थित 400G OSFP या QSFP112 ट्रांससीवर का उपयोग करते हैं।
Q2: क्या मैं इस केबल का उपयोग 200GbE या 100GbE कनेक्शन के लिए कर सकता हूँ?
A: हाँ। केबल पीछे की ओर संगत है। जब उपयुक्त 200G (HDR) या 100G (EDR/100GbE) ट्रांससीवर के साथ उपयोग किया जाता है, तो यह बिना किसी समस्या के उन कम गति पर संचालित होगा।
Q3: इसका और एक्टिव ऑप्टिकल केबल (AOC) के बीच क्या अंतर है?
A: यह एक निष्क्रिय हैफाइबर ऑप्टिक केबल. इसमें केवल ऑप्टिकल फाइबर होते हैं और इसके लिए अलग, प्लग करने योग्य ऑप्टिकल ट्रांससीवर की आवश्यकता होती है। एक AOC में दोनों सिरों पर स्थायी रूप से ट्रांससीवर लगे होते हैं। इस तरह के निष्क्रिय समाधान अधिक लचीलापन और ट्रांससीवर विकल्प प्रदान करते हैं।
Q4: मैं MPO-12/APC कनेक्टर की पहचान कैसे करूँ?
A: NVIDIA के MPO-12/APC कनेक्टर्स में आमतौर पर एकहराकनेक्टर बॉडी। इसके विपरीत, MPO-12/UPC कनेक्टर्स (कम गति के लिए) में आमतौर पर एकनीलाशरीर। उन्हें मिक्स न करें।
Q5: क्या स्थापना से पहले सफाई आवश्यक है?
A: बिल्कुल। इष्टतम प्रदर्शन सुनिश्चित करने और क्षति को रोकने के लिए, कनेक्शन को मिलाने से पहले हमेशा प्रमाणित ऑप्टिकल क्लीनर का उपयोग करके केबल के सिरे और ट्रांससीवर पोर्ट दोनों पर MPO फेरूल को साफ करें।
- कनेक्टर संगतता: सत्यापित करें कि ट्रांससीवर MPO-12/APC इंटरफेस का उपयोग करते हैं। MPO-UPC पोर्ट से कनेक्शन को मजबूर करने से स्थायी क्षति होगी।
- पर्यावरण सीमाएँ: प्रदर्शन और दीर्घायु बनाए रखने के लिए निर्दिष्ट ऑपरेटिंग और स्टोरेज तापमान/आर्द्रता सीमाओं का पालन करें।
- ESD सावधानियां: हमेशा ESD कलाई का पट्टा पहनें जब ट्रांससीवर को संभालते हैं जिससे यह केबल जुड़ता है, क्योंकि वे स्थिर-संवेदनशील होते हैं।
- भौतिक हैंडलिंग: केबल को कसकर मोड़ने (30 मिमी से अधिक त्रिज्या बनाए रखें), तेज किंक, अत्यधिक खींचने या कुचलने से बचें। उचित केबल प्रबंधन का प्रयोग करें।
- प्रमाणन: पूर्ण नियामक प्रमाणन विवरण (FCC, CE, आदि) हमारी तकनीकी सहायता टीम से अनुरोध पर उपलब्ध हैं।
