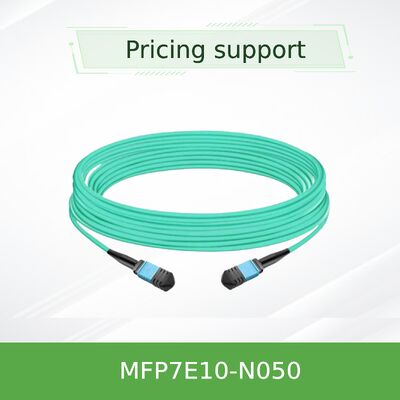

NVIDIA MFP7E10-N050 50m MPO-12/APC से MPO-12/APC मल्टीमोड फाइबर ऑप्टिक केबल 400G/NDR अधिकतम पहुंच इंटरकनेक्ट के लिए

उत्पाद मॉडल:MFP7E10-N050।मुख्य कीवर्डःफाइबर ऑप्टिक केबल, एमपीओ केबल, 50 मीटर फाइबर केबल, एनडीआर इंटरकनेक्ट, लंबी दूरी के केबल

NVIDIA MFP7E10-N050 MFP7E10 श्रृंखला में अधिकतम पहुंच संस्करण का प्रतिनिधित्व करता हैफाइबर ऑप्टिक केबलविस्तारित कनेक्टिविटी की आवश्यकता वाले डेटा सेंटर अनुप्रयोगों के लिए डिज़ाइन किया गया।इस केबल असेंबली में दोनों छोरों पर MPO-12/APC कनेक्टर हैं और Type-B (क्रॉसओवर) कॉन्फ़िगरेशन में 50/125μm OM4 मल्टीमोड फाइबर का उपयोग करता है. एक आवश्यकलंबी दूरी का केबलसमाधान, यह निष्क्रिय OM4 मल्टीमोड फाइबर तैनाती के लिए अधिकतम अनुमेय दूरी पर स्विच, एडेप्टर और डीपीयू के बीच विश्वसनीय, कम विलंबता वाले 400G/NDR कनेक्शन को सक्षम करता है।

• कनेक्टर प्रकारःएमपीओ-12, एंगल पॉलिश (एपीसी), दोनों छोरों पर महिला कनेक्टर।
• केबल की लंबाई और प्रकारः50 मीटर OM4 50/125μm मल्टीमोड फाइबर, प्रकार-बी क्रॉसओवर टोपोलॉजी।
• अधिकतम समर्थित दूरीः400G अनुप्रयोगों में OM4 मल्टीमोड फाइबर के लिए पूर्ण 50-मीटर पहुंच क्षमता प्रदान करता है।
• केबल जैकेट:अधिकतम सुरक्षा और स्थापना के लिए टिकाऊ, लचीला एक्वा रंग का एलएसजेडएच-ओएफएनआर जैकेट।
• ऑप्टिकल प्रदर्शनःकम सम्मिलन हानि (≤ 0.37 डीबी कुल), उच्च वापसी हानि (≥ 35 डीबी) के लिए डिज़ाइन किया गया।
• प्रोटोकॉल समर्थन: इनफिनिबैंड एनडीआर/एचडीआर/ईडीआर 400/200/100GbE NVLink

यह अधिकतम पहुंच इंटरकनेक्ट समाधान लंबी दूरी पर प्रदर्शन अखंडता सुनिश्चित करने के लिए उच्चतम उद्योग मानकों पर बनाया गया है।

• फाइबर मानक:प्रीमियम OM4 मल्टीमोड फाइबर (IEC 60793-2-10) 400G विस्तारित पहुंच अनुप्रयोगों के लिए अनुकूलित।
• कनेक्टर मानक:निरंतर यांत्रिक प्रदर्शन के लिए IEC 61754-7 और ANSI/TIA-604-5 के अनुसार MPO।
• पोलिश प्रौद्योगिकीःअधिकतम दूरी पर सिग्नल की गुणवत्ता बनाए रखने के लिए आवश्यक कोणात्मक शारीरिक संपर्क (एपीसी)
• सुरक्षा और अनुपालनःTelcordia GR-1435, लेजर क्लास 1 (IEC 60825), CB, cTUVus, CE प्रमाणन के साथ पूर्ण अनुपालन।
• पर्यावरण सामग्रीःLSZH जैकेट अग्नि सुरक्षा और पर्यावरण विनियामक आवश्यकताओं से अधिक है।

यह विस्तारित लंबाई निष्क्रियफाइबर ऑप्टिक केबलअधिकतम दूरी पर उच्च गति डेटा संचरण के लिए एक कुशल ऑप्टिकल राजमार्ग के रूप में कार्य करता है। प्रत्येक एमपीओ कनेक्टर में 12 फाइबर पोजीशन होते हैं,दो-दिशात्मक संचार के लिए सक्रिय रूप से उपयोग किए जाने वाले 8 (4 प्रेषित और 4 प्राप्त लेन)टाइप-बी केबल के रूप में कॉन्फ़िगर किया गया, यह एक सटीक आंतरिक क्रॉसओवर करता है जहां मूल छोर पर Tx लेन 1-4 से ऑप्टिकल सिग्नल समापन छोर पर Rx लेन 12-9 से जुड़ते हैं।यह सटीक संरेखण ट्रांसमीटर और रिसीवर के बीच इष्टतम युग्मन सुनिश्चित करता हैएपीसी कनेक्टर्स की 8° कोण वाली पॉलिश विशेष रूप से 50 मीटर से अधिक की 400 जी/एनडीआर गति पर महत्वपूर्ण है क्योंकि यह फाइबर कोर से प्रतिबिंबित प्रकाश को प्रभावी ढंग से फैलाता है।सिग्नल की स्पष्टता को बनाए रखना और बिट त्रुटि दरों को कम करनालंबी दूरी का केबलप्रदर्शन।

• डेटा सेंटर क्रॉस-एज कनेक्टिविटीःविभिन्न डेटा केंद्र गलियों में उपकरण रैक को जोड़ना।
• विस्तारित पहुंच HPC/क्लस्टरःवितरित कंप्यूटिंग के लिए एनडीआर इन्फिनीबैंड कपड़े में अधिकतम दूरी के कम विलंबता वाले लिंक बनाना।
• कैंपस-स्टाइल डेटा सेंटर लिंकःएक ही सुविधा के भीतर आसन्न डाटा सेंटर कक्षों या पॉड को जोड़ना।
• अधिकतम दूरी स्विच-टू-स्विच रीढ़ की हड्डीःनिष्क्रिय मल्टीमोड पहुंच की बाहरी सीमाओं पर 400G रीढ़-पत्ती कनेक्शन स्थापित करना।
• स्टोरेज-टू-कंप्यूट विस्तारित कनेक्शनःदूरस्थ भंडारण सरणियों को बड़े डेटा केंद्र पदचिह्नों के भीतर कंप्यूटिंग क्लस्टर से जोड़ना।

नोटः यह MFP7E10 श्रृंखला में अधिकतम लंबाई संस्करण है। अलग-अलग पहुंच आवश्यकताओं के लिए छोटी लंबाई (3m-40m) उपलब्ध हैं।

• अधिकतम निष्क्रिय पहुंच समाधानः400G/NDR के लिए निष्क्रिय OM4 मल्टीमोड फाइबर का उपयोग करके सबसे लंबा संभव कनेक्शन प्रदान करता है, जिससे कई परिदृश्यों में सक्रिय घटकों की आवश्यकता समाप्त होती है।
• NVIDIA अंत-से-अंत सत्यापनःसामान्य के विपरीतएमपीओ केबल, इस 50 मीटर के संस्करण को विशेष रूप से अधिकतम दूरी पर गारंटीकृत प्रदर्शन के लिए NVIDIA के पूर्ण पारिस्थितिकी तंत्र के भीतर परीक्षण और मान्य किया गया है।
• लागत प्रभावी लंबी दूरी का विकल्पःसक्रिय ऑप्टिकल केबलों या 50 मीटर तक की दूरी के लिए एकल-मोड रूपांतरण की तुलना में अधिक किफायती समाधान प्रदान करता है।
• उत्कृष्ट ऑप्टिकल स्थिरता:कठोर विनिर्माण और परीक्षण प्रक्रियाएं पूरे केबल की लंबाई में समान प्रदर्शन विशेषताओं को सुनिश्चित करती हैं, जो लिंक मार्जिन बनाए रखने के लिए महत्वपूर्ण हैं।

हम अधिकतम पहुंच तैनाती परिदृश्यों के लिए अनुकूलित व्यापक समर्थन प्रदान करते हैं।

• वारंटीःविस्तारित तैनाती के लिए पूर्ण प्रलेखन के साथ पूर्ण निर्माता वारंटी।
• इन्वेंट्री और विशेष वितरण:MFP7E10-N050 शिपिंग के दौरान लंबी केबल सुरक्षा के लिए विशेष पैकेजिंग के साथ स्टॉक से उपलब्ध है।
• तकनीकी डिजाइन परामर्श:हमारे विशेषज्ञ अधिकतम पहुंच की तैनाती की योजना के लिए पूर्व-बिक्री परामर्श प्रदान करते हैं, जिसमें लिंक बजट विश्लेषण शामिल है।
• स्थापना सहायताःलंबे केबल रन और विस्तारित पहुंच की तैनाती के लिए विशिष्ट स्थापना चुनौतियों के लिए 24/7 तकनीकी सहायता।
• ग्लोबल लॉजिस्टिक्स:दुनिया भर में लंबी लंबाई के केबलों की डिलीवरी के लिए सावधानीपूर्वक शिपिंग का प्रबंधन किया।

प्रश्न 1: क्या MFP7E10-N050 वास्तव में 50 मीटर की दूरी पर 400G का समर्थन करने में सक्षम है?
A:हाँ, यह50 मीटर के फाइबर केबलविशेष रूप से अनुपालन OM4 मल्टीमोड फाइबर और NVIDIA ट्रांससीवर के साथ उपयोग किए जाने पर पूरी 50 मीटर की दूरी पर 400GbE और NDR 400Gb/s InfiniBand का समर्थन करने के लिए डिज़ाइन और परीक्षण किया गया है।

प्रश्न 2: यदि मुझे 50 मीटर से थोड़ा अधिक की आवश्यकता हो तो क्या होगा?
A:50 मीटर से अधिक दूरी के लिए वैकल्पिक समाधानों जैसे सक्रिय ऑप्टिकल केबल (एओसी) या उपयुक्त ट्रांससीवरों के साथ एकल-मोड फाइबर पर विचार किया जाना चाहिए।50 मीटर की सीमा 400 जी गति पर निष्क्रिय मल्टीमोड समाधानों के ऑप्टिकल पावर बजट पर आधारित है.

Q3: क्या 50 मीटर के फाइबर केबल के लिए विशेष हैंडलिंग आवश्यकताएं हैं?
A:हाँ, यहलंबी दूरी का केबलसावधानीपूर्वक संभालने की आवश्यकता होती है। तैनाती के लिए केबल रीलों का उपयोग करें, मोड़ या घुमाव से बचें, न्यूनतम मोड़ त्रिज्या (30 मिमी) बनाए रखें, और तनाव बिंदुओं को रोकने के लिए मार्ग को सावधानीपूर्वक योजना बनाएं।पेशेवर स्थापना की सिफारिश की जाती है.

प्रश्न 4: क्या मैं इस केबल का उपयोग 50 मीटर से अधिक 200G या 100G अनुप्रयोगों के लिए कर सकता हूँ?
A:बिल्कुल. केबल पूरी तरह से पिछड़े संगत है और आमतौर पर कम डेटा दरों पर अतिरिक्त लिंक मार्जिन प्रदान करेगा (200G/100G),यह अधिकतम दूरी पर उन अनुप्रयोगों के लिए अत्यधिक विश्वसनीय बनाने.

Q5: इतने लंबे केबलों के लिए लिंक प्रदर्शन की जांच कैसे की जाती है?
A:प्रत्येक MFP7E10-N050 को सभी 8 सक्रिय फाइबरों के लिए अंत से अंत तक सम्मिलन हानि माप, वापसी हानि सत्यापन सहित व्यापक कारखाना परीक्षण से गुजरना पड़ता है,और निरंतरता परीक्षण यह सुनिश्चित करने के लिए कि यह शिपमेंट से पहले NVIDIA के सख्त प्रदर्शन विनिर्देशों को पूरा करता है.

• दूरी सत्यापनःपुष्टि कीजिए कि आपकी लिंक दूरी ऑप्टिकल पावर बजट के भीतर विश्वसनीय संचालन सुनिश्चित करने के लिए 50 मीटर से अधिक नहीं है।
• पेशेवर स्थापना अनुशंसितःलंबाई और हैंडलिंग जटिलता के कारण, अनुकूलित तैनाती के लिए पेशेवर स्थापना की सलाह दी जाती है।
• केबल रूटिंग योजनाःस्थापित करने से पहले केबल के पूरे मार्ग की योजना बनाएं। उपयुक्त केबल ट्रे, प्रबंधक और तनाव राहत का उपयोग करें। जहां संभव हो बिजली केबलों के साथ समानांतर चलने से बचें।
• झुकने की त्रिज्या प्रबंधनपूरे केबल पथ पर, विशेष रूप से कोनों और प्रवेश/निकास बिंदुओं पर न्यूनतम 30 मिमी की मोड़ त्रिज्या का सख्ती से पालन करें।
• कनेक्टर सुरक्षाःस्थापना के लिए तैयार होने तक धूल के ढक्कन लगाकर रखें। संभोग से पहले प्रमाणित उपकरणों से केबल और ट्रांससीवर कनेक्टर दोनों को साफ करें, विशेष रूप से लंबे केबलों के लिए महत्वपूर्ण जहां सिग्नल मार्जिन महत्वपूर्ण है।
• परीक्षण और प्रमाणन:स्थापना के बाद, पूर्ण चैनल को ट्रान्सीवर आवश्यकताओं को पूरा करता है सत्यापित करने के लिए लिंक सम्मिलन हानि परीक्षण करें.
