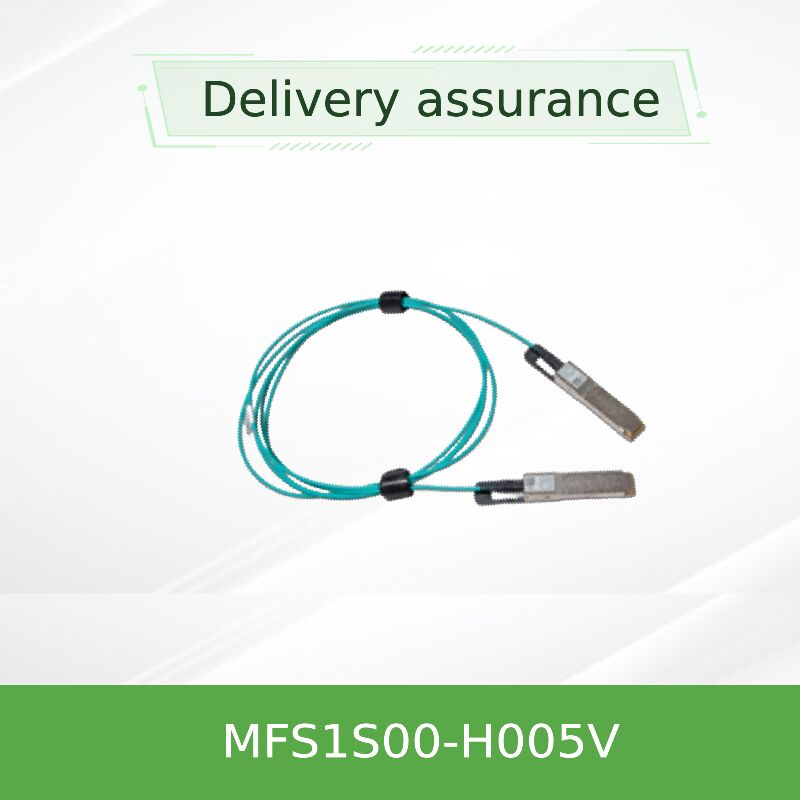

NVIDIA MFS1S00-H005V 5m QSFP56 200Gb/s InfiniBand HDR और 200GbE के लिए सक्रिय ऑप्टिकल केबल
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFS1S00-H005V |
| दस्तावेज़: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मूल | तकनीकी: | अनिद्रा |
| प्रकार: | मेलानॉक्स एओसी केबल | केबल लंबाई: | 5 मीटर |
| नमूना: | MFS1S00-H005V | नाम: | मेलानॉक्स AOC केबल MFS1S00-H005V सक्रिय ऑप्टिकल केबल 200Gb/s IB HDR QSFP56 5m तक |
| कीवर्ड: | मेलानॉक्स एओसी केबल | ||
| प्रमुखता देना: | NVIDIA 5m QSFP56 सक्रिय ऑप्टिकल केबल,200Gb/s InfiniBand HDR AOC,उच्च गति वाले मेलनॉक्स ऑप्टिकल केबल |
||
उत्पाद विवरण
उत्पाद मॉडल: MFS1S00-H005V | मुख्य कीवर्ड:एक्टिव ऑप्टिकल केबल, AOC, QSFP56 केबल, 200Gb/s इन्फिनिबैंड, 200GbE केबल
- उच्च गति 200Gb/s प्रदर्शन:4x50G PAM4 मॉड्यूलेशन का उपयोग करके पूर्ण 200Gb/s बैंडविड्थ प्रदान करता है, जो इन्फिनिबैंड HDR और 200 गीगाबिट ईथरनेट दोनों का समर्थन करता है।
- एक्टिव ऑप्टिक्स के साथ विस्तारित 5-मीटर पहुंच:पैसिव कॉपर समाधानों की तुलना में विश्वसनीय, लंबी दूरी की कनेक्टिविटी प्रदान करता है, जो इंट्रा-रैक और इंटर-रैक लिंक के लिए आदर्श है।
- पावर-कुशल और हॉट-प्लग करने योग्य:केवल 5.0W प्रति छोर की विशिष्ट बिजली खपत, आसान, लाइव इंसर्शन और रिमूवल के लिए एक मानक SFF-8665 QSFP56 इंटरफ़ेस की विशेषता है।
- उन्नत सिग्नल अखंडता:एकीकृत प्रति-लेन रीटाइमिंग, प्रोग्रामेबल आउटपुट एम्पलीट्यूड और प्री-एम्फेसिस इष्टतम सिग्नल गुणवत्ता और मजबूत लिंक प्रदर्शन सुनिश्चित करते हैं।
- व्यापक डिजिटल डायग्नोस्टिक्स:बिल्ट-इन DDM (डिजिटल डायग्नोस्टिक मॉनिटरिंग) प्रत्येक लेन के लिए तापमान, वोल्टेज, ऑप्टिकल पावर और बायस करंट की वास्तविक समय की निगरानी प्रदान करता है।
NVIDIA MFS1S00-H005V एक प्रीमियम 5-मीटर एक्टिव ऑप्टिकल केबल (AOC) है जो उच्च-प्रदर्शन डेटा सेंटर इंटरकनेक्ट के लिए डिज़ाइन किया गया है। यह केबल एम्बेडेड VCSEL-आधारित ऑप्टिकल ट्रांससीवर के साथ दोनों सिरों पर QSFP56 इलेक्ट्रिकल इंटरफेस को एकीकृत करता है, जिससे अलग प्लग करने योग्य ऑप्टिक्स की आवश्यकता समाप्त हो जाती है। इसे इन्फिनिबैंड HDR (हाई डेटा रेट) और 200 गीगाबिट ईथरनेट प्रोटोकॉल का उपयोग करके 200Gb/s डेटा दरों का समर्थन करने के लिए इंजीनियर किया गया है। यह समाधान विशेष रूप से NVIDIA SN3700 और SN4600 जैसे स्विच को जोड़ने या आधुनिक नेटवर्क इंटरफ़ेस कार्ड (NIC कार्ड) से लैस सर्वर को उन दूरियों पर जोड़ने के लिए मूल्यवान है जहां पैसिव केबल कम पड़ते हैं।
- डेटा दर: 200Gb/s (4x 53.125 Gbd PAM4 लेन)
- प्रोटोकॉल: इन्फिनिबैंड HDR, 200 गीगाबिट ईथरनेट
- मॉड्यूलेशन: 4-स्तरीय पल्स एम्पलीट्यूड मॉड्यूलेशन (PAM4)
- लंबाई: 5 मीटर
- इंटरफ़ेस: QSFP56 (SFF-8665 अनुरूप)
- पावर: 3.3V, ~5.0W प्रति छोर विशिष्ट
- ऑपरेटिंग तापमान: 0°C से 70°C
- प्रति-लेन रीटाइमिंग (Tx और Rx)
- डिजिटल डायग्नोस्टिक मॉनिटरिंग (DDM)
- प्रोग्रामेबल Rx एम्पलीट्यूड/प्री-एम्फेसिस
- रेट सेलेक्ट (HDR/EDR)
- हॉट-प्लग करने योग्य डिज़ाइन
यह AOC इंटरऑपरेबिलिटी, विश्वसनीयता और उच्च प्रदर्शन सुनिश्चित करने के लिए उद्योग-मानक तकनीकों की नींव पर बनाया गया है।
- ऑप्टिकल इंजन: VCSEL (वर्टिकल कैविटी सरफेस एमिटिंग लेजर) आधारित मल्टीमोड ट्रांससीवर।
- इलेक्ट्रिकल इंटरफ़ेस: QSFP56 MSA (SFF-8665) और प्रबंधन इंटरफ़ेस (SFF-8636) के साथ पूरी तरह से अनुरूप।
- डेटा एन्कोडिंग: उच्च वर्णक्रमीय दक्षता के लिए PAM4 मॉड्यूलेशन, प्रति लेन 53.125 Gbd तक डेटा दरों का समर्थन करता है।
- प्रबंधन और डायग्नोस्टिक्स: DDM, नियंत्रण और स्थिति निगरानी के लिए व्यापक SFF-8636 अनुरूप I2C इंटरफ़ेस।
- अनुपालन: इन्फिनिबैंड ट्रेड एसोसिएशन (IBTA) HDR विनिर्देशों, RoHS का पालन करता है, और प्रमुख सुरक्षा/EMC प्रमाणपत्र (CE, FCC, CB) रखता है।
MFS1S00-H005V एक पूरी तरह से एकीकृत इलेक्ट्रो-ऑप्टिकल रूपांतरण प्रणाली के रूप में संचालित होता है। इलेक्ट्रिकल साइड पर, होस्ट सिस्टम (स्विच या नेटवर्क कार्ड) AOC के QSFP56 कनेक्टर में उच्च गति वाले इलेक्ट्रिकल सिग्नल की चार लेन भेजता है। केबल के मॉड्यूल के अंदर, इन संकेतों को कंडीशन किया जाता है (रीटाइम किया जाता है, बराबर किया जाता है) और फिर चार VCSEL लेजर को ड्राइव करते हैं, उन्हें ऑप्टिकल सिग्नल में परिवर्तित करते हैं। ये ऑप्टिकल सिग्नल 5-मीटर की दूरी पर चार एम्बेडेड मल्टीमोड फाइबर के माध्यम से यात्रा करते हैं। प्राप्त करने वाले छोर पर, फोटोडेटेक्टर युक्त एक अन्य एकीकृत मॉड्यूल ऑप्टिकल सिग्नल को वापस इलेक्ट्रिकल सिग्नल में परिवर्तित करता है, जिसे फिर से कंडीशन किया जाता है और प्राप्त करने वाले होस्ट को प्रस्तुत करने से पहले रीटाइम किया जाता है। यह ऑल-इन-वन एक्टिव डिज़ाइन सिग्नल अखंडता चुनौतियों को आंतरिक रूप से संभालता है, जिससे यह एक मजबूत और सरल "प्लग-एंड-प्ले" AOC समाधान बन जाता है, जो पैसिव केबल असेंबली की तुलना में है जो पूरी तरह से होस्ट ट्रांससीवर पर निर्भर करते हैं।
- उच्च-प्रदर्शन कंप्यूटिंग (HPC) क्लस्टर: कंप्यूट और स्टोरेज नोड्स को जोड़ने वाले इन्फिनिबैंड HDR फैब्रिक्स के लिए कम-विलंबता इंटरकनेक्ट।
- AI/ML इन्फ्रास्ट्रक्चर: मशीन लर्निंग ट्रेनिंग क्लस्टर में GPU सर्वर और लीफ/स्पाइन स्विच के बीच उच्च-बैंडविड्थ लिंक।
- डेटा सेंटर स्विच इंटरकनेक्ट: 200GbE पर NVIDIA SN3700, SN4600, या अन्य संगत स्विच को जोड़ना।
- सर्वर-से-स्विच कनेक्टिविटी: उच्च गति वाले नेटवर्क इंटरफ़ेस कार्ड (जैसे 200G मोड में ConnectX-6 या ConnectX-7) वाले सर्वर को टॉप-ऑफ-रैक स्विच से जोड़ने के लिए आदर्श।
- विस्तारित पहुंच तैनाती: बेहतर सिग्नल अखंडता के साथ 3-4 मीटर से अधिक दूरी की आवश्यकता वाले परिदृश्यों में पैसिव कॉपर DACs को बदलना।
| MFS1S00-H005V तकनीकी विनिर्देश | |
|---|---|
| ऑर्डरिंग पार्ट नंबर | MFS1S00-H005V |
| विवरण | QSFP56 200Gb/s एक्टिव ऑप्टिकल केबल (AOC) |
| केबल की लंबाई | 5 मीटर |
| डेटा दर / प्रोटोकॉल | 200Gb/s (इन्फिनिबैंड HDR, 200GbE) |
| मॉड्यूलेशन / लेन दर | PAM4, 53.125 Gbd प्रति लेन |
| कनेक्टर (दोनों छोर) | QSFP56, SFF-8665 अनुरूप |
| अधिकतम पहुंच | 100m तक (MMF), इस वेरिएंट के लिए 5m |
| बिजली की आपूर्ति | 3.3V |
| विशिष्ट बिजली की खपत | 5.0 W (प्रति छोर, रीटाइमिंग के साथ) |
| ऑपरेटिंग केस तापमान | 0°C से +70°C |
| प्रबंधन इंटरफ़ेस | DDM के साथ SFF-8636 (I2C) |
| अनुपालन | IBTA HDR, SFF-8665/8636, RoHS, CE, FCC |
अन्य उपलब्ध लंबाई: 3m (H003V), 10m (H010V), 15m (H015V), 20m (H020V), 30m (H030V), 50m (H050V), 100m (H100V)।
- पैसिव DACs की तुलना में बेहतर पहुंच: यह एक्टिव ऑप्टिकल केबल उत्कृष्ट सिग्नल अखंडता के साथ 5 मीटर और उससे आगे की दूरी को विश्वसनीय रूप से प्राप्त करता है, जहां पैसिव कॉपर डायरेक्ट अटैच केबल (DACs) अक्सर महत्वपूर्ण प्रदर्शन सीमाओं का सामना करते हैं।
- सरलता के लिए एकीकृत समाधान: ट्रांससीवर और केबल को एक इकाई में जोड़ता है, विफलता के बिंदुओं को कम करता है, खरीद को सरल करता है, और अलग-अलग ऑप्टिक्स और फाइबर केबलों के बीच संगतता संबंधी चिंताओं को दूर करता है।
- बिजली और थर्मल दक्षता: प्रति छोर लगभग 5W पर, यह उच्च गति वाले लिंक के लिए एक बिजली-सचेत समाधान प्रदान करता है, जो डेटा सेंटर बिजली बजट का प्रबंधन करने में मदद करता है।
- मजबूत डायग्नोस्टिक्स: व्यापक DDM क्षमताएं बुनियादी पैसिव केबलों के साथ उपलब्ध नहीं हैं, जो नेटवर्क विश्वसनीयता को बढ़ाती हैं और उच्च-मूल्य नेटवर्क कार्ड के साथ सत्यापित किया जाना चाहिए।
हम आपके उच्च-गति इंटरकनेक्ट परिनियोजन का समर्थन करने के लिए सेवाओं का एक पूर्ण स्पेक्ट्रम प्रदान करते हैं।
- वारंटी: गुणवत्ता आश्वासन के लिए NVIDIA की मानक उत्पाद वारंटी द्वारा समर्थित।
- इन्वेंटरी और डिलीवरी: MFS1S00-H005V हमारे पर्याप्त मल्टी-मिलियन डॉलर इन्वेंटरी से तेज़ ऑर्डर पूर्ति और शिपमेंट के लिए उपलब्ध है।
- तकनीकी परामर्श: हमारी विशेषज्ञ टीम सिस्टम संगतता, परिनियोजन सर्वोत्तम प्रथाओं और स्विच और NIC कार्ड के साथ सत्यापित किया जाना चाहिए।
- बिक्री के बाद समर्थन: किसी भी स्थापना या परिचालन प्रश्नों में सहायता के लिए 24/7 ग्राहक सेवा और तकनीकी सहायता।
- वैश्विक रसद: हम दुनिया भर के ग्राहकों को सटीक और समय पर डिलीवरी सुनिश्चित करते हैं, जो एक दशक से अधिक की रसद विशेषज्ञता का लाभ उठाते हैं।
Q1: इस AOC और एक पैसिव DAC या अलग ट्रांससीवर वाले फाइबर केबल के बीच क्या अंतर है?
A: MFS1S00-H005V जैसा एक AOC में ऑप्टिकल ट्रांससीवर स्थायी रूप से केबल के सिरों में बने होते हैं, जिससे एक ही, प्लग-एंड-प्ले यूनिट बनती है। एक पैसिव DAC पूरी तरह से तांबे का होता है जिसकी पहुंच सीमित होती है। अलग ट्रांससीवर वाले फाइबर केबल के लिए आपको तीन अलग-अलग घटक (दो ट्रांससीवर + एक केबल) खरीदने और प्रबंधित करने की आवश्यकता होती है। AOC परिनियोजन को सरल करता है और प्रदर्शन की गारंटी देता है।
Q2: क्या यह केबल 100 गीगाबिट ईथरनेट (100GbE) पोर्ट के साथ संगत है?
A: यह मुख्य रूप से 200Gb/s के लिए डिज़ाइन किया गया है। हालाँकि, प्रबंधन इंटरफ़ेस के माध्यम से रेट सेलेक्ट सुविधा का उपयोग करके, इसे कुछ 100GbE (NRZ एन्कोडिंग का उपयोग करके) सिस्टम के साथ संगत कम-गति संचालन के लिए कॉन्फ़िगर किया जा सकता है। संगतता को विशिष्ट स्विच या नेटवर्क इंटरफ़ेस कार्ड के साथ सत्यापित किया जाना चाहिए।
Q3: मैं इस केबल से किस प्रकार की डायग्नोस्टिक्स जानकारी पढ़ सकता हूँ?
A: I2C (SFF-8636) इंटरफ़ेस के माध्यम से, आप वास्तविक समय के पैरामीटर की निगरानी कर सकते हैं जिनमें शामिल हैं: तापमान, आपूर्ति वोल्टेज, TX बायस करंट, TX आउटपुट पावर और सभी चार लेन के लिए RX इनपुट पावर। अलार्म और चेतावनी सीमाएँ भी लागू की जाती हैं।
Q4: केबल के लिए न्यूनतम झुकने का त्रिज्या क्या है?
A: केबल के साथ कहीं भी न्यूनतम झुकने का त्रिज्या 30 मिमी (लगभग 1.2 इंच) है। इसे कसकर मोड़ने से आंतरिक फाइबर क्षतिग्रस्त हो सकते हैं और प्रदर्शन खराब हो सकता है।
Q5: पार्ट नंबर (H005V) में "V" किसी विशिष्ट चीज़ को दर्शाता है?
A: पार्ट नंबर में "V" आमतौर पर VPI (वर्चुअल प्रोटोकॉल इंटरकनेक्ट) समर्थन को इंगित करता है, जिसका अर्थ है कि केबल इन्फिनिबैंड और ईथरनेट दोनों प्रोटोकॉल का समर्थन करने में सक्षम है, जो इसकी 200Gb/s HDR और 200GbE क्षमताओं के अनुरूप है।
- ESD सुरक्षा: हालाँकि केबल असेंबली मजबूत है, केबल को स्विच या nic कार्ड पिंजरों में संभालते और स्थापित करते समय हमेशा मानक ESD सावधानियों (कलाई के पट्टे, ग्राउंडेड वर्कस्टेशन) का पालन करें।
- हॉट-प्लगिंग: केबल को हॉट-प्लग करने योग्य बनाया गया है। हालाँकि, किसी भी अप्रत्याशित समस्या से बचने के लिए हमेशा विशिष्ट हॉट-प्लग दिशानिर्देशों के लिए अपने सिस्टम दस्तावेज़ से परामर्श करें।
- भौतिक हैंडलिंग: केबल पर तीखे मोड़ों, किंक, कुचलने या अत्यधिक तन्य बल से बचें। कनेक्टर्स के पास केबल को पिंच न करें। इंसर्शन/रिमूवल के लिए पुल-टैब का उपयोग करें, केबल का नहीं।
- पर्यावरणीय सीमाएँ: निर्दिष्ट तापमान (0°C से 70°C) और आर्द्रता (5% से 85% गैर-संघनक) सीमाओं के भीतर संचालित करें। तरल पदार्थों के संपर्क में न आएं।
- सफाई: QSFP56 इलेक्ट्रिकल कनेक्टर्स को साफ रखें और मलबे से मुक्त रखें। यदि आवश्यक हो तो संपीड़ित हवा का उपयोग करें। कनेक्टर्स पर तरल पदार्थ या अपघर्षक का उपयोग न करें।
