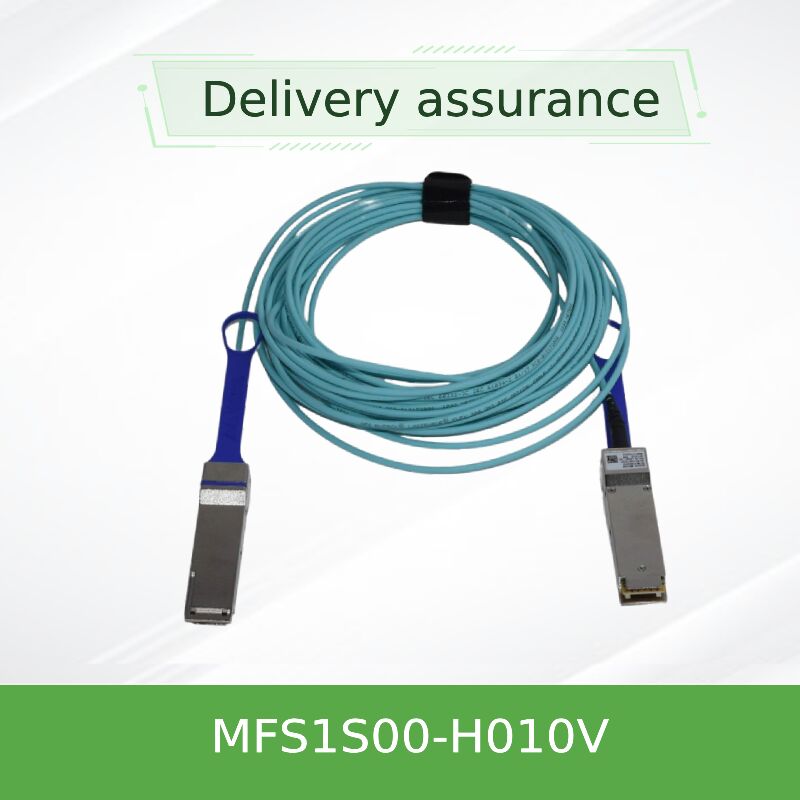

Mellanox MFS1S00-H010V 10m QSFP56 सक्रिय ऑप्टिकल केबल∙ 200Gb/s InfiniBand HDR & Ethernet, डीडीएम के साथ गर्म-प्लग करने योग्य एओसी

उत्पाद मॉडल:MFS1S00-H010Vमुख्य कीवर्डःसक्रिय ऑप्टिकल केबल, 200Gb/s AOC, QSFP56 केबल, InfiniBand HDR, 10m ऑप्टिकल इंटरकनेक्ट

NVIDIA MFS1S00-H010V एक 10 मीटर हैसक्रिय ऑप्टिकल केबल (एओसी)उच्च बैंडविड्थ अनुप्रयोगों की मांग के लिए डिज़ाइन किया गया है. इसमें दोनों छोरों पर QSFP56 कनेक्टर शामिल हैं, जिसमें VCSEL आधारित ऑप्टिकल इंजन शामिल हैं,InfiniBand HDR और 200 Gigabit Ethernet प्रोटोकॉल दोनों के लिए एक पूर्ण 200Gb/s लिंक प्रदान करना. यह10 मीटर ऑप्टिकल इंटरकनेक्टस्विचों के बीच या स्विचों और संगत उपकरणों से लैस सर्वरों के बीच कनेक्शन के लिए डिज़ाइन किया गया हैनेटवर्क इंटरफ़ेस कार्ड, ऐसे परिदृश्यों में जहां दूरी और सिग्नल अखंडता महत्वपूर्ण है।

केबल का प्रदर्शन कई उन्नत प्रौद्योगिकियों में निहित हैः

• ऑप्टिकल ट्रांसमिशन:यह चार वीसीएसईएल (वर्टिकल कैविटी सरफेस इमिटिंग लेजर) ट्रांसमीटर और ओएम4 मल्टीमोड फाइबर पर काम करने वाले संबंधित फोटोडेटेक्टर का उपयोग करता है।
• उच्च गति सिग्नलिंगः200Gb/s कुल बैंडविड्थ प्राप्त करने के लिए 53.125 GBaud प्रति लेन पर PAM4 (4-स्तरीय पल्स एम्पलीफायर मॉड्यूलेशन) कोडिंग का उपयोग करता है।
• एकीकृत सिग्नल प्रोसेसिंग:इन-बोर्ड रीटाइमिंग और क्लॉक डेटा रिकवरी (सीडीआर) सर्किट दोनों ट्रांसमिट और रिसीव रास्तों पर उच्च गति संकेतों को साफ और पुनर्जीवित करते हैं।
• मानकीकृत प्रबंधन:नियंत्रण, स्थिति और व्यापक निदान के लिए एक I2C इंटरफ़ेस के माध्यम से SFF-8636 प्रबंधन विनिर्देश के साथ पूर्ण अनुपालन।
• अनुपालन ढांचाःइनफिनिबैंड ट्रेड एसोसिएशन (आईबीटीए) एचडीआर विनिर्देशों के लिए डिज़ाइन किया गया है और प्रमुख वैश्विक प्रमाणपत्र (सीई, एफसीसी, रोएचएस) रखता है।

केबल एक स्वतंत्र, द्विदिशात्मक ऑप्टिकल लिंक के रूप में कार्य करता है।नेटवर्क कार्डया स्विच QSFP56 मॉड्यूल में प्रवेश करते हैं। अंदर, विद्युत संकेतों को कंडीशन किया जाता है (समान, रीटाइम) और चार उच्च गति वाले VCSEL लेजर को चलाने के लिए उपयोग किया जाता है, डेटा को ऑप्टिकल पल्स में परिवर्तित करता है।ये धड़कनें 10 मीटर की अवधि में चार आंतरिक मल्टीमोड फाइबरों के माध्यम से यात्रा करती हैंअंत में, एकीकृत फोटोडायोड प्रकाश को विद्युत संकेतों में परिवर्तित करते हैं।और कनेक्टेड डिवाइस पर आउटपुट होने से पहले रिसीवर सर्किट द्वारा समतलयह सक्रिय पुनर्जनन प्रक्रिया लंबी दूरी पर सिग्नल अखंडता बनाए रखने के लिए महत्वपूर्ण है, जो कि सिग्नल के मुख्य लाभों में से एक है।200Gb/s एओसीवास्तुकला।

• इंटर-स्विच लिंक (आईएसएल):पत्ती और रीढ़ स्विच (जैसे, NVIDIA SN3000/SN4000 श्रृंखला) को रैक के भीतर और पार 200GbE पर जोड़ना।
• एचपीसी और एआई फैब्रिक कनेक्टिविटीःउच्च प्रदर्शन कंप्यूटिंग और कृत्रिम बुद्धिमत्ता समूहों के लिए InfiniBand HDR कपड़े के भीतर लिंक स्थापित करना।
• विस्तारित सर्वर कनेक्शनः200G-सक्षम सर्वरों को जोड़नाएनआईसी कार्ड(उदाहरण के लिए, कनेक्टएक्स-6/7) कई मीटर की दूरी पर स्थित टॉप-ऑफ-रैक स्विच के लिए।
• डाटा सेंटर विस्तारःऐसे कनेक्शनों के लिए आदर्श है जो निष्क्रिय तांबे के केबलों की व्यावहारिक पहुंच से अधिक हैं (आमतौर पर 3-5 मीटर) लेकिन लंबी दूरी के ऑप्टिक्स की आवश्यकता नहीं है।
• उच्च घनत्व संचलनःऐसे परिदृश्यों में तैनाती जहां केबल प्रबंधन और वायु प्रवाह चिंता का विषय है, क्योंकि एओसी आम तौर पर अधिक लचीले होते हैं और मोटे निष्क्रिय तांबे के विकल्पों की तुलना में कम मोड़ त्रिज्या रखते हैं।

श्रृंखला उपलब्धताः 3 मीटर, 5 मीटर, 15 मीटर, 20 मीटर, 30 मीटर, 50 मीटर और 100 मीटर की लंबाई में भी उपलब्ध है।

• एक पैकेज में पहुंच और अखंडता:यह 10 मीटर की कनेक्टिविटी की आम समस्या को हल करता है जहां निष्क्रिय डीएसी विफल हो जाते हैं और फाइबर के साथ अलग-अलग ट्रांससीवर जटिलता और संभावित विफलता बिंदु जोड़ते हैं।
• पूर्वानुमानित प्रदर्शन और संगतताःNVIDIA के एक पूर्ण एकीकृत समाधान के रूप में, यह संगत NVIDIA स्विच के साथ उपयोग किए जाने पर अंत से अंत प्रदर्शन की गारंटी देता है औरनेटवर्क कार्ड, अनुमानों को समाप्त करता है।
• ऑपरेशनल इंटेलिजेंस:अंतर्निहित डीडीएम नेटवर्क ऑपरेटरों को सक्रिय रूप से लिंक स्वास्थ्य (तापमान, शक्ति स्तर) की निगरानी करने की अनुमति देता है,निवारक रखरखाव और तेजी से समस्या निवारण की सुविधा.
• कुल लागत अनुकूलन:जबकि प्रारंभिक इकाई लागत निष्क्रिय तांबे की तुलना में अधिक हो सकती है, इसके परिणामस्वरूप अक्सर स्थापना समय को कम करके स्वामित्व की कुल लागत कम हो जाती है, ट्रांससीवर खरीद को समाप्त करता है,और लिंक विफलताओं को कम करना.

हमसे खरीदना इस महत्वपूर्ण इंटरकनेक्ट घटक के लिए पूर्ण जीवनचक्र समर्थन सुनिश्चित करता है।

• उत्पाद की गारंटीःगुणवत्ता आश्वासन के लिए मानक NVIDIA निर्माता की गारंटी द्वारा कवर किया गया।
• इन्वेंट्री की स्थितिःMFS1S00-H010V हमारे क्यूरेटेड स्टॉक का हिस्सा है, विश्वसनीय उपलब्धता के लिए बहु-मिलियन डॉलर की सूची प्रतिबद्धता द्वारा समर्थित है।
• तकनीकी तैनाती सेवाएं:हमारी टीम एकीकरण समर्थन प्रदान करता है, अपने विशिष्ट स्विच मॉडल और सर्वर के साथ संगतता सत्यापित करने में मददएनआईसी कार्ड.
• निरंतर सहायता:किसी भी परिचालन पूछताछ के लिए 24/7 ग्राहक सेवा और तकनीकी सहायता तक पहुंच।
• वैश्विक वितरण आश्वासनःहम दुनिया में कहीं भी आपकी साइट पर शीघ्र और सटीक वितरण सुनिश्चित करने के लिए रसद का प्रबंधन करते हैं।

प्रश्न 1: क्या मैं इस केबल का उपयोग 200 जी पोर्ट को 100 जी पोर्ट से जोड़ने के लिए कर सकता हूँ?
A:केबल स्वयं 200Gb/s पर काम करता है। 100G पोर्ट से कनेक्टिविटी के लिए होस्ट डिवाइस (स्विच यानिक कार्ड) पोर्ट ब्रेकआउट या गति वार्ता सुविधाओं (जैसे दर चयन) को लिंक को डाउनग्रेड करने के लिए समर्थन करने के लिए। यह अकेले केबल का कार्य नहीं है और इसे कनेक्टेड उपकरण पर कॉन्फ़िगर किया जाना चाहिए।

प्रश्न 2: डायग्नोस्टिक डेटा व्यवहार में कैसे मदद करता है?
A:डीडीएम डेटा आपको वास्तविक समय में प्राप्त ऑप्टिकल शक्ति की निगरानी करने की अनुमति देता है। एक स्थिर गिरावट लिंक गिरने से पहले एक गंदे कनेक्टर या विफल घटक का संकेत दे सकती है।तापमान की निगरानी से यह सुनिश्चित करने में मदद मिलती है कि अवरुद्ध वायु प्रवाह के कारण केबल अधिक गर्म नहीं हो रहा है. यह महंगे उपकरणों के साथ निर्मित नेटवर्क में अपटाइम बनाए रखने के लिए महत्वपूर्ण हैसक्रिय ऑप्टिकल केबलऔर कंप्यूटिंग संसाधन।

प्रश्न 3: क्या केबल की ध्रुवीयता विन्यस्त है या यह निश्चित है?
A:ध्रुवीयता और लेन मानचित्रण AOC असेंबली के भीतर तय हैं, QSFP56 से QSFP56 कनेक्शन के लिए मानक का पालन करते हुए। यह प्रत्यक्ष उपकरण-से-उपकरण लिंक के लिए डिज़ाइन किया गया है।

प्रश्न 4: अगर मैं केबल को बहुत कसकर मोड़ूं तो क्या होगा?
A:30 मिमी न्यूनतम मोड़ त्रिज्या से अधिक होने से आंतरिक फाइबरों में सूक्ष्म मोड़ हो सकते हैं, जिससे कमजोरी (सिग्नल हानि) बढ़ जाती है।गंभीर झुकने से स्थायी क्षति हो सकती है और लिंक पूरी तरह से विफल हो सकता हैहमेशा उचित केबल रूटिंग गाइड का प्रयोग करें।

Q5: क्या 'V' प्रत्यय के कार्यात्मक प्रभाव हैं?
A:हां, 'वी' वीपीआई (वर्चुअल प्रोटोकॉल इंटरकनेक्ट) क्षमता को दर्शाता है, यह पुष्टि करता है कि यहQSFP56 केबलयह फर्मवेयर-सक्षम है और इनफिनिबैंड एचडीआर और 200 गीगाबिट ईथरनेट मोड दोनों में काम करता है, जो आपके बुनियादी ढांचे के लिए प्रोटोकॉल लचीलापन प्रदान करता है।

• पूर्व-स्थापना जाँचःयह सत्यापित करें कि दोनों कनेक्टिंग डिवाइस (स्विच,नेटवर्क कार्ड) QSFP56 फॉर्म फैक्टर, 200Gb/s गति का समर्थन करते हैं, और एओसी के लिए पर्याप्त बिजली बजट है।
• ईएसडी सुरक्षाःजब आप केबल को लाइव उपकरण केज में संभालते हैं और स्थापित करते हैं तो हमेशा एक एंटी-स्टेटिक कलाई का पट्टा प्रयोग करें।
• सम्मिलन/निष्कासन तकनीक:कनेक्टर को सीधे पिंजरे में तब तक डालें जब तक कि आप क्लिक महसूस न करें। निकालने के लिए संलग्न खींच-टैब का उपयोग करें; कभी भी केबल जैकेट को न खींचें।
• पर्यावरणीय विचार:सुनिश्चित करें कि परिचालन वातावरण निर्दिष्ट तापमान और आर्द्रता सीमा के भीतर रहे। गर्मी स्रोतों के पास या प्रत्यक्ष सूर्य के प्रकाश में केबल रखने से बचें।
• केबल रूटिंग सर्वोत्तम प्रथाएंः10 मीटर की दूरी पर चलने के लिए तेज किनारों, चिपकने वाले बिंदुओं और पैदल चलने वाले लोगों के अधिक होने वाले स्थानों से बचें। सुरक्षित, विनाशकारी बांधने के लिए वेलक्रो टाई का उपयोग करें।
