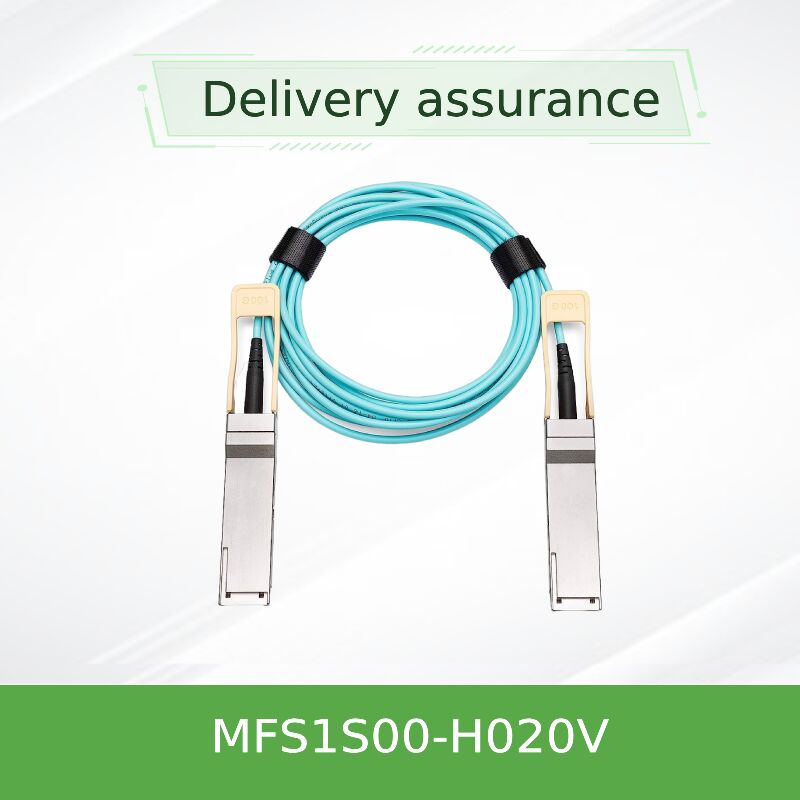

NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s सक्रिय ऑप्टिकल केबल
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFS1S00-H020V |
| दस्तावेज़: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मूल | तकनीकी: | अनिद्रा |
| आधार - सामग्री दर: | 200gb/s तक | कनेक्टर प्रकार: | QSFP56 |
| आईबीटीए: | आईबी एचडीआर | मॉडुलन: | 4x 50 जीबी/एस पीएएम4 |
| रफ़्तार: | 200gb/s तक | लंबाई: | 20 मीटर |
| उत्पाद: | MFS1S00-H020V | ||
| प्रमुखता देना: | NVIDIA QSFP56 200Gb/s ऑप्टिकल केबल,मेलनॉक्स लंबी दूरी के एओसी केबल,InfiniBand HDR 200GbE नेटवर्क केबल |
||
उत्पाद विवरण
NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s सक्रिय ऑप्टिकल केबल
InfiniBand HDR और 200GbE नेटवर्क के लिए लंबी दूरी का AOC
महत्वपूर्ण मूल्य प्रस्ताव
यह 20 मीटर का सक्रिय ऑप्टिकल केबल उच्च बैंडविड्थ (200Gb/s) और विस्तारित भौतिक पहुंच दोनों की आवश्यकता वाले डेटा सेंटर परिदृश्यों के लिए डिज़ाइन किया गया है। यह एक पूर्ण,प्लग-एंड-प्ले ऑप्टिकल लिंक जो निष्क्रिय तांबे के समाधानों की क्षमताओं से बहुत अधिक दूरी तक विश्वसनीय रूप से फैला हैमहत्वपूर्ण नेटवर्क पथों में स्थिर लिंक स्थिरता सुनिश्चित करने के लिए सिग्नल पुनर्जनन और व्यापक स्वास्थ्य निगरानी को एकीकृत करते हुए।
- विस्तारित 20 मीटर ऑपरेशन:सिग्नल बिगड़ने के बिना गलीचे या दूरस्थ रैक के बीच उपकरणों को आत्मविश्वास से कनेक्ट करें।
- एकीकृत प्रदर्शन आश्वासनःअंतर्निहित रीटाइमिंग और इक्वेलाइजेशन दूरी पर सिग्नल हानि की भरपाई करता है।
- दो-प्रोटोकॉल लचीलापन:उच्च प्रदर्शन InfiniBand HDR और मानक 200 गीगाबिट ईथरनेट दोनों के लिए तैयार।
- सक्रिय स्वास्थ्य निगरानी:डिजिटल डायग्नोस्टिक्स लिंक और घटक की स्थिति के बारे में वास्तविक समय में जानकारी प्रदान करता है।
उत्पाद अवलोकन और स्थिति
NVIDIA MFS1S00-H020V एक 20-मीटर सक्रिय ऑप्टिकल केबल (AOC) है जिसे डेटा सेंटर के भीतर मध्यम दूरी पर उच्च गति 200Gb / s उपकरणों को जोड़ने की चुनौती को हल करने के लिए डिज़ाइन किया गया है।दोनों छोरों पर एम्बेडेड QSFP56 ऑप्टिकल ट्रांससीवर के साथ, यह लंबी दूरी का InfiniBand समाधान अलग-अलग ट्रांससीवर और फाइबर जंपर्स से जुड़ी जटिलता और संभावित विफलता बिंदुओं को समाप्त करता है।यह एक वितरित कपड़े में स्विच को जोड़ने के लिए इष्टतम विकल्प है या एक मानक के साथ एग्रीगेशन स्विच के लिए कंप्यूटिंग रैक को जोड़ने के लिएनेटवर्क इंटरफेस कार्ड (एनआईसी)और स्विच 10-20 मीटर से अलग हैं।
क्यों यह 20 मीटर एओसी अलग है
छोटी केबलों या निष्क्रिय समाधानों के विपरीत, MFS1S00-H020V विशेष रूप से "विस्तारित मध्य दूरी" के लिए डिज़ाइन किया गया है - लागत प्रभावी निष्क्रिय तांबे के लिए बहुत लंबा,हालांकि पारंपरिक लंबी दूरी के ऑप्टिक्स की आवश्यकता से कमइसका सक्रिय डिजाइन इस पूरे स्पैन में पूर्ण 200Gb/s प्रदर्शन को विश्वसनीय रूप से बनाए रखता है।
उत्पाद विशेषताओं की परिभाषा
- रूप कारक और लंबाईःQSFP56 से QSFP56, 20 मीटर एकीकृत केबल असेंबली।
- डेटा दर और मॉड्यूलेशनःप्रति दिशा 4x50G PAM4 लेन के माध्यम से 200Gb/s एकत्रित।
- प्रोटोकॉल समर्थन:InfiniBand HDR 200GBASE-SR4 ईथरनेट
- शक्ति विशेषताएंःएकल 3.3V आपूर्ति; ~5.0W प्रति छोर विशिष्ट शक्ति।
- परिचालन की मजबूती:ऑपरेटिंग तापमानः 0°C से 70°C; न्यूनतम मोड़ त्रिज्याः 30 मिमी।
- सूचनाःवोल्टेज, तापमान, टीएक्स पूर्वाग्रह और ऑप्टिकल पावर (टीएक्स और आरएक्स प्रति लेन) के लिए डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम) के साथ पूर्ण एसएफएफ-8636 प्रबंधन इंटरफ़ेस।
पूर्ण तकनीकी विनिर्देश
| तकनीकी पैरामीटर | MFS1S00-H020V के लिए विनिर्देश |
|---|---|
| निर्माता भाग संख्या | MFS1S00-H020V |
| उत्पाद का वर्णन | QSFP56 200Gb/s सक्रिय ऑप्टिकल केबल विधानसभा |
| कुल केबल लंबाई | 20 मीटर |
| नाममात्र डेटा दर | 200 गीगाबिट प्रति सेकंड (जीबीपीएस) |
| समर्थित नेटवर्क मानक | इनफिनिबैंड एचडीआर (उच्च डेटा दर), आईईईई 200GBASE-एसआर4 |
| सिग्नल मॉड्यूलेशन | PAM4 (53.125 GBaud प्रति लेन) |
| कनेक्टर इंटरफेस (डुअल-एंडेड) | QSFP56, SFF-8665 के अनुरूप |
| अधिकतम डिजाइन रेंज (OM4 MMF) | 100 मीटर तक (20 मीटर का उपयोग) |
| विद्युत शक्ति की आवश्यकता | 3.3 वीडीसी |
| शक्ति का सामान्य अपव्यय | 5.0 वाट (प्रत्येक छोर पर, सभी लेन रीटाइमिंग के साथ सक्रिय) |
| अनुमेय केस तापमान | 0°C से +70°C (प्रचालन) |
| निदान क्षमता | SFF-8636 के अनुसार पूर्ण DDM (Temp, Volt, Tx Power/Bias, Rx Power) |
| न्यूनतम स्थैतिक मोड़ त्रिज्या | 30 मिलीमीटर |
| प्रमुख अनुपालन और सुरक्षा | RoHS, CE, FCC, CB, cTUVus, IEC/EN लेजर क्लास 1 |
नोटः सटीक पहुंच मिलान के लिए 3 मीटर (H003V) से 100 मीटर (H100V) तक की लंबाई में उपलब्ध है।
लक्ष्य तैनाती के परिदृश्य
- क्रॉस-एसल स्विच कनेक्शनःएक रैक पंक्ति में पत्ती स्विच को एक ही डेटा सेंटर हॉल के भीतर दूसरी पंक्ति में रीढ़ के स्विच से जोड़ना।
- वितरित कंप्यूटिंग/स्टोरेज पूल:एचपीसी या एआई क्लस्टर के भीतर कई रैक दूर स्थित उच्च प्रदर्शन सर्वर या भंडारण सरणी को जोड़ना।
- पंक्ति के अंत (ईओआर) वास्तुकलाःएक रैक में सर्वरों को एक केंद्रीकृत EoR स्विच से जोड़ना जो 15-20 मीटर दूर हो सकता है।
- डाटा सेंटर समेकन परियोजनाएं:माइग्रेशन या विस्तार के चरणों के दौरान पुराने डेटा सेंटर स्थानों में उपकरणों को आपस में जोड़ना
- उच्च-उपलब्ध लिंकःनेटवर्क कपड़े में विस्तारित अतिरेक पथ स्थापित करना जहां लिंक लंबाई परिवर्तनशीलता एक कारक है।
तकनीकी अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: 20 मीटर पर वास्तविक संकेत हानि क्या है और एओसी इसकी भरपाई कैसे करता है?
उत्तर: मल्टीमोड फाइबर में कमजोरी होती है (आमतौर पर ~ 3 डीबी/किमी) । 20 मीटर से अधिक, अंतर्निहित हानि न्यूनतम होती है, लेकिन कनेक्टर हानि और मॉडल फैलाव जैसे अन्य कारक सिग्नल आंख को खराब कर सकते हैं।एओसी एकीकृत हैरीटाइमिंग फ़ंक्शनसक्रिय रूप से घड़ी और डेटा को पुनर्प्राप्त करता है, प्रभावी रूप से रिसीवर पर एक स्वच्छ डिजिटल सिग्नल "पुनर्निर्मित" करता है, इन विकारों को दूर करता है।
प्रश्न 2: क्या मैं इस एओसी के एक छोर को क्यूएसएफपी56 पोर्ट के साथ और दूसरे को एडाप्टर के माध्यम से क्यूएसएफपी-डीडी पोर्ट के साथ उपयोग कर सकता हूँ?
एः केबल में QSFP56 कनेक्टर तय हैं। यह केवल तब ही शारीरिक रूप से QSFP-DD पोर्ट से कनेक्ट हो सकता है जब वह पोर्ट एक निष्क्रिय QSFP56 से QSFP-DD एडाप्टर पिंजरे का उपयोग करता है। हालांकि,होस्ट डिवाइस के QSFP-DD पोर्ट और AOC के बीच विद्युत और प्रोटोकॉल संगतता (200Gb/s) को सिस्टम विक्रेता के साथ सत्यापित किया जाना चाहिए।.
Q3: दो अलग-अलग ऑप्टिकल ट्रांससीवर और एक निष्क्रिय केबल का उपयोग करने की तुलना में बिजली की खपत कैसे होती है?
उत्तरः कुल शक्ति तुलनीय या थोड़ा अनुकूलित है। एक विशिष्ट 200G QSFP56 ऑप्टिकल ट्रांससीवर ~3.5-4W का उपभोग करता है। दो बाहरी फाइबर चलाने के लिए 7-8W का उपभोग करेंगे, साथ ही बाहरी फाइबर चलाने के लिए स्विच एएसआईसी शक्ति।यह एओसी कुल ~10W (5W प्रति छोर) की खपत करता है, ड्राइवरों को एकीकृत करके एक सुव्यवस्थित, अक्सर अधिक ऊर्जा कुशल समाधान प्रदान करता है।
Q4: क्या केबल जैकेट ऊपरी ट्रे या ऊंची मंजिलों के नीचे चलने के लिए उपयुक्त है?
उत्तर: हां, केबल में एक टिकाऊ, लचीला जैकेट है जो मानक डेटा सेंटर केबल प्रबंधन मार्गों के लिए डिज़ाइन किया गया है, जिसमें ओवरहेड ट्रे और तल के नीचे के वातावरण शामिल हैं।स्थापना के दौरान हमेशा न्यूनतम मोड़ त्रिज्या का पालन करें.
प्रश्न 5: यदि डीडीएम "आरएक्स पावर लो" अलार्म की सूचना देता है तो मुझे क्या करना चाहिए?
एः यह कम प्राप्त ऑप्टिकल शक्ति का संकेत देता है। सबसे पहले, एओसी और मेजबान उपकरण पिंजरों दोनों पर क्यूएसएफपी 56 कनेक्टर की जांच और सफाई करें। यदि अलार्म जारी रहता है, तो आप एओसी और मेजबान उपकरण पिंजरों के बीच की दूरी को कम कर सकते हैं।तेज मोड़ या क्षति के लिए केबल मार्ग का निरीक्षण करें. अलार्म एक लिंक विफल होने से पहले प्रारंभिक चेतावनी प्रदान करता है, जो उच्च प्रदर्शन का उपयोग करने वाले नेटवर्क में अपटाइम बनाए रखने के लिए महत्वपूर्ण हैनिक कार्ड.
आवश्यक हैंडलिंग और स्थापना नोट्स
- स्थापना पूर्व सत्यापन:मेजबान उपकरण QSFP56 पिंजरे और फर्मवेयर समर्थन 200Gb/s AOC की पुष्टि करें। सिस्टम डिजाइन में पर्याप्त थर्मल और बिजली बजट की जांच करें।
- इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) सावधानियांःईएसडी-सुरक्षित प्रथाओं का उपयोग करके केबल को संभालें, विशेष रूप से जब सक्रिय उपकरण में स्थापित किया जाए या निकाला जाए।
- रूटिंग और तनाव राहत:20 मीटर की दौड़ के लिए, तनाव, संपीड़न या तंग मोड़ से बचने के लिए पथ को सावधानीपूर्वक योजना बनाएं। पर्याप्त केबल बंधन (अधिमानतः वेलक्रो) का उपयोग करें और कनेक्टर्स के पास तनाव राहत प्रदान करें।
- गर्म प्लग की प्रक्रियाःकेबल गर्म-प्लग करने योग्य है. संलग्नक को चौकोर और दृढ़ता से संलग्न करें। लिंक को आरंभ करने और स्थिर करने के लिए कुछ सेकंड की अनुमति दें।
- पर्यावरणीय विनिर्देशःनिर्दिष्ट ऑपरेटिंग तापमान और आर्द्रता सीमा का पालन करें। केबल को सीधे नमी या संक्षारक तत्वों के संपर्क में न लाएं।
