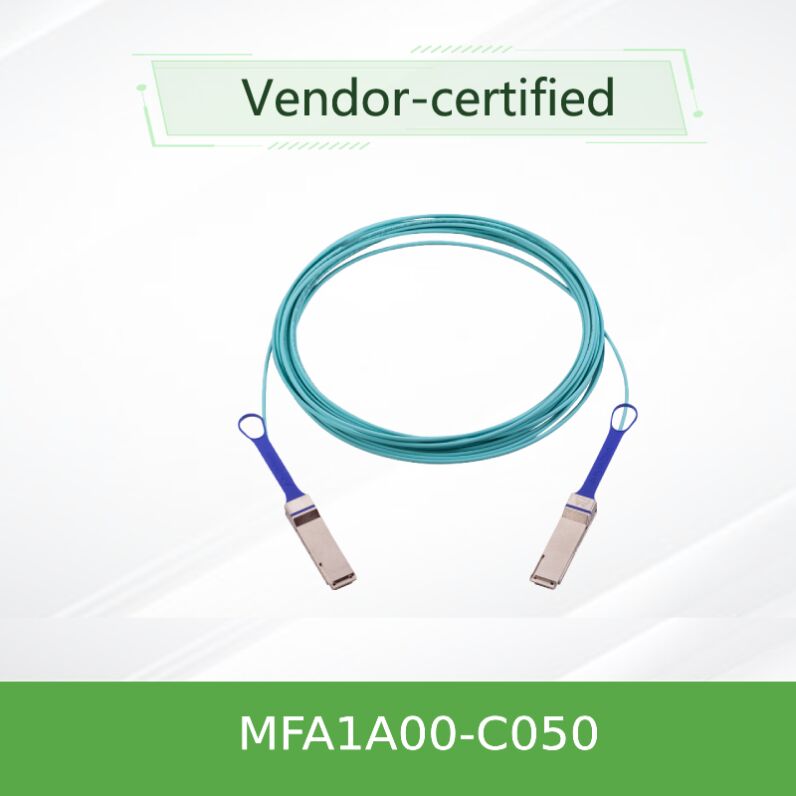

NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 सक्रिय ऑप्टिकल केबल (AOC)

उत्पाद मॉडल:MFA1A00-C050।इंटरफ़ेसःQSFP28।डेटा दरः100Gb/s तक।केबल की लंबाईः50 मीटर

1उत्पाद का अवलोकन

NVIDIA® Mellanox MFA1A00-C050 एक उच्च गतिसक्रिय ऑप्टिकल केबल (एओसी)100 गीगाबिट ईथरनेट (100GbE) और InfiniBand EDR वातावरण के लिए डिज़ाइन किया गया है। यह समाधान एक मजबूत केबल असेंबली के भीतर एक VCSEL आधारित ऑप्टिकल ट्रांससीवर को एकीकृत करता है,अलग-अलग ऑप्टिकल मॉड्यूल और पैच केबलों की आवश्यकता को समाप्त करना.MFA1A00-C050यह मॉडल विशेष रूप से 50 मीटर तक पहुंच प्रदान करता है, जो रैक के भीतर मध्यवर्ती दूरी और डेटा केंद्रों में गलियों के पार के लिए आदर्श है।नेटवर्क कार्डऔर केबल इंटरकनेक्ट, यह भारी, सीमित-रेंज डीएसी केबलों को बदलने के लिए डिज़ाइन किया गया है, जो बेहतर सिग्नल अखंडता, लचीलापन और घनत्व प्रदान करता है।mq9700कुछ बाजार खंडों और संरचनाओं में।

2मुख्य विशेषताएं

• डेटा दरः100 Gb/s तक की कुल बैंडविड्थ (4x 25.78 Gb/s लेन) का समर्थन करता है।
• रूप कारक:मानक QSFP28 (क्वाड स्मॉल फॉर्म फैक्टर प्लग करने योग्य 28) दोनों छोरों पर।
• पहुंचःOM3/OM4 मल्टी-मोड फाइबर (MMF) पर 50 मीटर तक की प्रभावी संचरण दूरी।
• ऊर्जा दक्षता:एक छोर पर 2.2W की विशिष्ट शक्ति अपव्यय (पुनः समयबद्ध सक्षम के साथ) ।
• गर्म-प्लग करने योग्यःसक्रिय प्रणाली के सम्मिलन/निष्कासन के लिए गर्म-प्लग करने योग्य विनिर्देशों के साथ पूरी तरह अनुरूप।
• डिजिटल डायग्नोस्टिक्सःतापमान, वोल्टेज, ऑप्टिकल शक्ति और पक्षपात वर्तमान की वास्तविक समय की निगरानी के लिए व्यापक SFF-8636 अनुरूप DDM।
• शारीरिक मजबूती:टिकाऊ एलएसजेडएच (लो स्मोक जीरो हलोजन) केबल जैकेट, न्यूनतम मोड़ त्रिज्या 30 मिमी।

3मूल प्रौद्योगिकी एवं मानक

यह एओसी उन्नतVCSEL (वर्टिकल कैविटी सरफेस इमिटिंग लेजर)उच्च गति, विश्वसनीय ऑप्टिकल ट्रांसमिशन के लिए प्रौद्योगिकी। यह व्यापक संगतता सुनिश्चित करने के लिए उद्योग मानकों का सख्ती से पालन करता हैः

• विद्युत इंटरफेस:QSFP28 के लिए SFF-8665 के अनुरूप।
• प्रबंधन इंटरफ़ेसःI2C आधारित डिजिटल निदान और नियंत्रण के लिए SFF-8636.
• प्रोटोकॉल समर्थन:100GBASE-SR4 ईथरनेट (IEEE 802.3bm) और InfiniBand EDR।
• सिग्नल अखंडता:इसमें प्रति लेन चयन योग्य रीटाइमिंग, प्रोग्राम करने योग्य ट्रांसमीटर इनपुट इक्वेलाइजेशन, और विभिन्न परिस्थितियों में इष्टतम प्रदर्शन के लिए रिसीवर आउटपुट प्री-एम्फेसिस शामिल हैं।

4यह कैसे काम करता है

MFA1A00-C050 एक एकीकृत इलेक्ट्रो-ऑप्टिकल रूपांतरण प्रणाली के रूप में कार्य करता है। विद्युत पक्ष पर, QSFP28 कनेक्टर मेजबान से चार उच्च गति विद्युत लेन प्राप्त करता हैनेटवर्क कार्डया स्विच पोर्ट. कनेक्टर के घरों के भीतर एकीकृत ड्राइवर चिप्स और वीसीएसईएल सरणी इन विद्युत संकेतों को ऑप्टिकल संकेतों में परिवर्तित करती है।ये संकेत तब केबल के अंदर कैप्सूल चार समानांतर बहु-मोड फाइबर के माध्यम से प्रेषित कर रहे हैंप्राप्त करने वाले छोर पर, एक अन्य एकीकृत फोटोडेटेक्टर सेट कनेक्टेड डिवाइस के लिए ऑप्टिकल संकेतों को विद्युत संकेतों में परिवर्तित करता है।यह ऑल-इन-वन डिजाइन आंतरिक रूप से सिग्नल रूपांतरण को संभालने से लिंक को सरल बनाता है, एक प्लग-एंड-प्ले हाई-स्पीड कनेक्शन प्रदान करता है जो होस्ट सिस्टम के लिए पारदर्शी होता है, जो एक उन्नतएनआईसी कार्डविस्तारक।

5अनुप्रयोग परिदृश्य

• डाटा सेंटर इंटरकनेक्टःटॉप-ऑफ-रैक (ToR) से लीफ/स्पाइन स्विच कनेक्शन, इंट्रा-क्लस्टर नेटवर्किंग
• उच्च-प्रदर्शन कंप्यूटिंग (एचपीसी):सुपरकंप्यूटर और अनुसंधान समूहों के लिए इन्फिनिबैंड ईडीआर कपड़े।
• एंटरप्राइज़ नेटवर्क कोरःएग्रीगेशन और कोर स्विच इंटरकनेक्शन जिन्हें 100GbE थ्रूपुट की आवश्यकता होती है।
• क्लाउड इन्फ्रास्ट्रक्चर:क्लाउड सर्वर रैक के भीतर और बीच उच्च बैंडविड्थ लिंक।
• स्टोरेज एरिया नेटवर्क (SAN):उच्च गति नेटवर्क के लिए भंडारण सरणियों को जोड़ना।

6. तकनीकी विनिर्देश और चयन गाइड

त्वरित चयन संदर्भ (आंशिक सूची):

7प्रतिस्पर्धात्मक लाभ

• सुपीरियर रिच बनाम डीएसीःसिग्नल बिगड़ने के बिना प्रत्यक्ष संलग्न तांबा (डीएसी) केबलों की व्यावहारिक दूरी सीमाओं से कहीं अधिक 50 मीटर की विश्वसनीय लिंक प्रदान करता है।
• एकीकृत सादगीःअलग-अलग ट्रांससीवर और फाइबर पैच कॉर्ड से जुड़ी जटिलता और विफलता के बिंदुओं को समाप्त करता है, स्वामित्व की कुल लागत को कम करता है।
• उन्नत निदान:निष्क्रिय केबलों की तुलना में अधिक व्यापक प्रणाली स्वास्थ्य निगरानी प्रदान करता है, सक्रिय रखरखाव और तेजी से दोष अलगाव में मदद करता हैनेटवर्क कार्डपर्यावरण।
• हल्का और लचीला:समान तांबे के समाधानों की तुलना में काफी हल्का और अधिक प्रबंधनीय, हवा के प्रवाह में सुधार और घने रैक में केबल प्रबंधन को आसान बनाना।
• भविष्य के लिए निवेशःदोनों प्रमुख 100G प्रोटोकॉल (ईथरनेट और इनफिनिबैंड) के साथ संगतता आपके बुनियादी ढांचे के निवेश की रक्षा करती है।mq9700श्रृंखला परिवार।

8. समर्थन एवं सेवाएं

हम हमारे उत्पादों के पीछे खड़े हैं और हमारे उद्योग के नेताओं के साथ साझेदारी जैसे NVIDIA Mellanox.MFA1A00-C050या कोई संबंधितएनआईसी कार्डहम से, आप प्राप्त करते हैंः

• वारंटीःNVIDIA द्वारा प्रदान की गई पूर्ण निर्माता वारंटी कवरेज।
• उपलब्धताःदMFA1A00-C050और अन्य वेरिएंट आमतौर पर तेजी से डिलीवरी के लिए स्टॉक से उपलब्ध हैं।
• तकनीकी सहायता:बिक्री पूर्व परामर्श और बिक्री के बाद एकीकरण समर्थन के लिए हमारी आंतरिक तकनीकी टीम तक पहुंच।
• ग्लोबल लॉजिस्टिक्स:अंतरराष्ट्रीय आदेशों के लिए विश्वसनीय शिपिंग और सीमा शुल्क निकासी सहायता।

9अक्सर पूछे जाने वाले प्रश्न

10महत्वपूर्ण सावधानी

• झुकने का त्रिज्या:स्थापना या संचालन के दौरान आंतरिक फाइबर क्षति को रोकने के लिए केबल को 30 मिमी के न्यूनतम मोड़ त्रिज्या से नीचे न झुकाना।
• ईएसडी सुरक्षाःQSFP28 कनेक्टर्स को सावधानी से संभालें, इलेक्ट्रोस्टैटिक डिस्चार्ज क्षति को रोकने के लिए उचित ईएसडी कलाई पट्टियों और उपकरणों का उपयोग करें।
• पर्यावरणीय परिस्थितियाँ:निर्दिष्ट तापमान (0°C से 70°C परिचालन, -40°C से 85°C भंडारण) और आर्द्रता (5% से 85% गैर-संक्षेपण) सीमा के भीतर संचालित और संग्रहीत करें।
• संगतता:अपने विशिष्ट मेजबान डिवाइस (स्विच,नेटवर्क कार्डसभी डिवाइस सभी उन्नत सुविधाओं को सक्षम नहीं करते हैं जैसे कि रीटाइमिंग।
• लेजर सुरक्षाःइस उत्पाद को IEC 60825-1 के अनुसार कक्षा 1 लेजर उत्पाद के रूप में वर्गीकृत किया गया है। यह सामान्य परिचालन स्थितियों में सुरक्षित है। इसे अलग न करें।
• ईएमसी/विनियमनःवाणिज्यिक वातावरण के लिए एफसीसी वर्ग ए, सीई, रोएचएस और अन्य प्रासंगिक नियमों के अनुरूप है।
