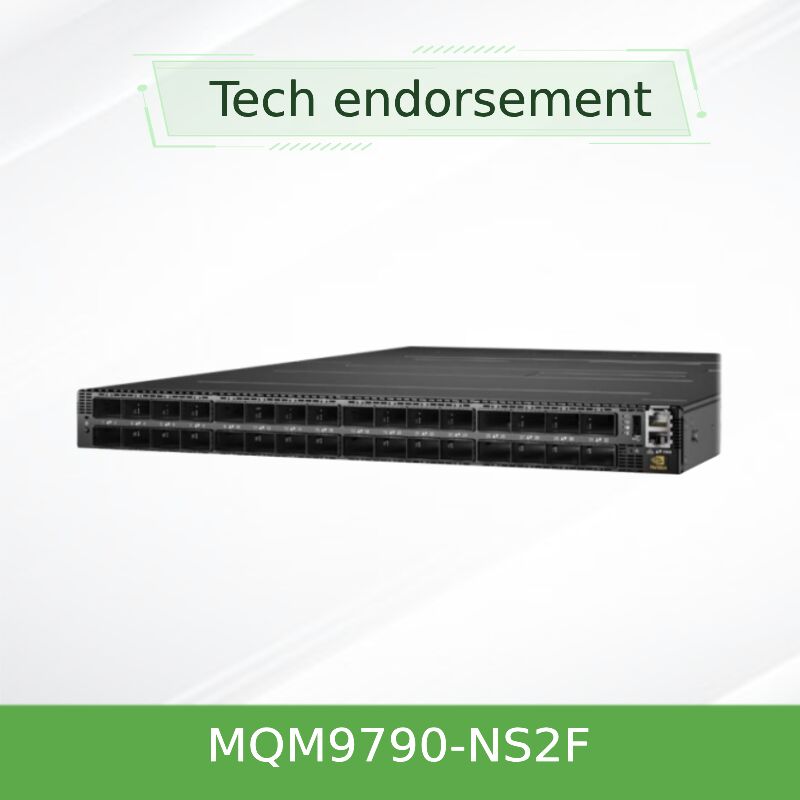

NVIDIA क्वांटम-2 MQM9790-NS2F 64-पोर्ट 400Gb/s इनफिनिबैंड स्मार्ट स्विच 51.2Tb/s थ्रूपुट एआई और एचपीसी डेटा सेंटर के लिए SHARPv3 इन-नेटवर्क त्वरण के साथ

NVIDIA क्वांटम-2 MQM9790-NS2F 400Gb/s InfiniBand स्मार्ट स्विच

एक यू फार्म फैक्टर में 400Gb/s एनडीआर इन्फिनिबैंड के अभूतपूर्व 64 पोर्ट 51.2Tb/s कुल थ्रूपुट और 66.चरम पैमाने पर एआई और एचपीसी वातावरण के लिए SHARPv3 इन-नेटवर्क त्वरण के साथ 5 बिलियन पैकेट प्रति सेकंड.

• 64 गैर-ब्लॉकिंग 400Gb/s InfiniBand पोर्ट (32 OSFP कनेक्टर दोहरे घनत्व के साथ)
• कुल स्विचिंग क्षमता: 51.2 Tb/s (दोनों दिशाओं में)
• तीसरी पीढ़ी की SHARP तकनीक (SHARPv3) 32 गुना अधिक एआई त्वरण के लिए
• अनमैनेज्ड एसकेयू (MQM9790-NS2F) जिसमें ऑनबोर्ड सबनेट मैनेजर है जो 2000 नोड्स तक का समर्थन करता है
• पी2सी वायु प्रवाह, 1+1 रिडंडेंट पावर सप्लाई, 1 यू मानक गहराई, एचडीआर/ईडीआर के साथ पिछड़े संगत

विशेषताएं

• 400Gb/s एनडीआर प्रदर्शनः64 पोर्ट 400Gb/s प्रति पोर्ट पूर्ण द्विदिशीय बैंडविड्थ और अति-कम विलंबता के साथ।
• दोहरे घनत्व 200G मोडःपोर्ट-स्प्लिट तकनीक घने ToR तैनाती के लिए आदर्श 200Gb/s के 128 पोर्ट उत्पन्न करती है।
• SHARPv3 इन-नेटवर्क कंप्यूटिंगःसामूहिक संचार के दौरान हार्डवेयर आधारित डेटा एकत्र/कम करना।
• उन्नत टोपोलॉजी समर्थनःफैट ट्री, स्लिम फ्लाई, ड्रैगन फ्लाई+, बहुआयामी टोरस, और अनुकूलन रूटिंग।
• ऊर्जा और अंतरिक्ष अनुकूलितः80 PLUS गोल्ड प्रमाणित, गर्म-स्वैप करने योग्य प्रशंसक, 1U चेसिस के साथ सामने से पीछे या पीछे से सामने ठंडा करने के विकल्प।

प्रौद्योगिकी और मानक

NVIDIA क्वांटम-2 InfiniBand वास्तुकला के आधार पर, MQM9790-NS2F एकीकृत करता हैSHARPv3नेटवर्क में कटौती के लिए,आरडीएमए (रिमोट डायरेक्ट मेमोरी एक्सेस), अनुकूली रूटिंग, वर्चुअल लेन (वीएल) मैपिंग और भीड़ नियंत्रण का समर्थन करता है।एनडीआर 400 जीबी/सेकंडऔर एचडीआर 100, एचडीआर, ईडीआर और एफडीआर के साथ पीछे की ओर संगत है। स्विच एमएलएनएक्स-ओएस (अप्रबंधित संस्करण उन्नत कपड़े प्रबंधन के लिए बाहरी यूएफएम या ओपनएसएम पर निर्भर करता है) चलाता है।

कार्य सिद्धांतः SHARPv3 के साथ इन-नेटवर्क कंप्यूटिंग

पारंपरिक स्विच के विपरीत जो केवल पैकेट आगे भेजते हैं, MQM9790-NS2F डेटा पर गणना करता है क्योंकि यह कपड़े को पार करता है।यह सामूहिक लेनदेन के लिए आंकड़ों को एकत्र और कम करता है (e.g., ऑल-रिड्यूस, बैरियर) वायर स्पीड पर, एंडपॉइंट्स के बीच ट्रैफ़िक को काफी कम करता है। यह एआई प्रशिक्षण क्लस्टर और एचपीसी सिमुलेशन के लिए रैखिक स्केलेबिलिटी को सक्षम करता है।एम्बेडेड x86 कॉफी लेक i3 प्रोसेसर कपड़े आरंभ और टोपोलॉजी खोज का प्रबंधन करता है, जबकि डेटा त्वरण समर्पित हार्डवेयर में होता है।

अनुप्रयोग और वितरण

• एक्सैस्केल एआई प्रशिक्षणःबड़े भाषा मॉडल और गहरी सीखने के लिए बड़े पैमाने पर सभी-कम बैंडविड्थ की आवश्यकता होती है।
• उच्च-प्रदर्शन कंप्यूटिंग (एचपीसी):जलवायु मॉडलिंग, आणविक गतिशीलता और कम्प्यूटेशनल द्रव गतिशीलता।
• डबल-डेंसिटी टॉप-ऑफ-रैक (ToR):घने सर्वर कनेक्टिविटी के लिए 128-पोर्ट 200G कॉन्फ़िगरेशन।
• क्लाउड और एंटरप्राइज़ डेटा सेंटरःउच्च थ्रूपुट स्टोरेज (एनवीएमई-ओएफ), डेटाबेस त्वरण।
• अनुसंधान एवं सरकारी प्रयोगशालाएं:वैज्ञानिक खोजों के लिए अल्ट्रा-कम विलंबता वाला कपड़ा।

तकनीकी विनिर्देश और ऑर्डर विकल्प

नोट: सभी मॉडलों में x86 कॉफी लेक i3 CPU, 8GB DDR4, M.2 SSD 16GB, 1x USB 3 शामिल हैं।0, 1x I2C USB, 1x RJ45 (UART). वजनः ~14.5kg. केबलः OSFP निष्क्रिय / तांबा / सक्रिय ऑप्टिकल.

लाभ और अंतर

• तुलना में पिछली पीढ़ी (QM8700):2.5 गुना अधिक पोर्ट (64 बनाम 40), 3.2 गुना कुल बैंडविड्थ (51.2Tb/s बनाम 16Tb/s), और SHARPv3 32 गुना अधिक AI त्वरण प्रदान करता है।
• बनाम प्रतिस्पर्धी 400G स्विचःएकीकृत SHARPv3 कार्य पूरा करने के समय को कम करता है; दोहरे घनत्व 200G मोड नेटवर्क स्तरों को कम करता है और लागत बचाता है।
• घनत्व ToR समाधानःउच्च घनत्व वाले रैक के लिए आदर्श।
• ऊर्जा आनुपातिक:बंदरगाह उपयोग के साथ पावर स्केल; एनर्जी स्टार प्रमाणित।
• निर्बाध पिछड़ी संगतता:कनेक्टएक्स-6/5/4 नेटवर्क कार्ड और मौजूदा केबलिंग के साथ काम करता है.

सेवा एवं सहायता

हम पूर्ण जीवनचक्र समर्थन प्रदान करते हैंः 24/7 तकनीकी परामर्श, आरएमए हैंडलिंग, और साइट पर सहायता। हमारी टीम टोपोलॉजी डिजाइन, फर्मवेयर संगतता सत्यापन प्रदान करती है,और मौजूदा InfiniBand कपड़े के साथ एकीकरण. सभी इकाइयों में 1 वर्ष की वारंटी (विस्तार योग्य) है. हमारे 10M+ इन्वेंट्री से 24-48 घंटे के भीतर ऑर्डर जहाज. कस्टम केबलिंग और नेटवर्क कार्ड बंडल उपलब्ध हैं.

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्नः क्या MQM9790-NS2F Mellanox ConnectX-6 नेटवर्क कार्ड के साथ संगत है?

A:हां, यह कनेक्टएक्स-6 (एचडीआर/ईडीआर) और कनेक्टएक्स-5/4 का पूर्ण समर्थन करता है। 400Gb/s ऑपरेशन के लिए, कनेक्टएक्स-6 या एनडीआर का समर्थन करने वाले नए नेटवर्क कार्ड का उपयोग करें।

प्रश्न: 128-पोर्ट 200Gb/s मोड कैसे काम करता है?

A:प्रत्येक ओएसएफपी कनेक्टर में 8 लेन होते हैं। एक 400 जी (8 लेन) पोर्ट को दो स्वतंत्र 200 जी (4 लेन) कनेक्शन में विभाजित करके,स्विच प्रभावी रूप से 200G अंत बिंदुओं के लिए पोर्ट की संख्या दोगुनी कर देता है.

प्रश्न: क्या यह अनमैनेज स्विच सबनेट मैनेजर चला सकता है?

A:हां, इसमें एक ऑनबोर्ड सबनेट मैनेजर शामिल है जो बॉक्स से बाहर 2000 नोड्स तक का प्रबंधन करने में सक्षम है। UFM जैसी उन्नत सुविधाओं के लिए, OpenSM या NVIDIA UFM चलाने वाले बाहरी सर्वर को कनेक्ट करें।

प्रश्न: शीतलन के क्या विकल्प उपलब्ध हैं?

A:MQM9790-NS2F में P2C (पोर्ट-टू-पावर/फॉरवर्ड) एयरफ्लो है। यदि आपका रैक रियर-टू-फ्रंट कूलिंग का उपयोग करता है, तो MQM9790-NS2R (C2P) ऑर्डर करें। हॉट-स्वैपेबल प्रशंसक इकाइयां दोनों दिशाओं का समर्थन करती हैं।

प्रश्न: 50% भार पर सामान्य बिजली की खपत क्या है?

A:उपयोग और केबल के प्रकार के आधार पर, औसत बिजली खपत आधा भार पर 250W से 350W तक होती है। स्विच गतिशील रूप से बंदरगाहों के निष्क्रिय होने पर शक्ति को कम करता है।

सावधानी और संगतता नोट्स

• वायु प्रवाह दिशाःरैक शीतलन आपके मॉडल से मेल खाती हैः P2C (MQM9790-NS2F) या C2P (MQM9790-NS2R). अनुचित वायु प्रवाह ओवरहीटिंग का कारण बन सकता है।
• विद्युत आपूर्ति:इनपुट रेंज केवल 200-240 वी एसी (100-127 वी नहीं) है। रिडंडेंसी के लिए दोनों पावर फीड का उपयोग करें।
• केबलिंग:400 जी के लिए, ओएसएफपी निष्क्रिय तांबे (3 मीटर तक) या सक्रिय ऑप्टिकल मॉड्यूल का उपयोग करें। 200 जी विभाजन के लिए ओएसएफपी से 2x200 जी ब्रेकआउट केबल की आवश्यकता होती है।
• परिचालन वातावरणःतापमान 0°C-40°C, आर्द्रता 10%-85% गैर-संक्षेपण, ऊंचाई ≤3050m. EMC CE, FCC, VCCI, ICES, RCM के अनुरूप है।
• सॉफ्टवेयर:बाहरी सबनेट प्रबंधक/यूएफएम बड़े पैमाने पर कपड़े के लिए अनुशंसित है. हमेशा नेटवर्क कार्ड संस्करणों के समन्वय में फर्मवेयर अपडेट करें.
