NVIDIA MSB7800-ES2F 100Gb/s InfiniBand स्विच 36-पोर्ट EDR, 7.2Tb/s, 1U, P2C एयरफ्लो, बाहरी रूप से प्रबंधित
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MSB7800-ES2F |
| दस्तावेज़: | MSB7800.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| ब्रांड: | मेलानाक्स | मॉडल नंबर: | MSB7800-ES2F |
|---|---|---|---|
| रफ़्तार: | प्रति पोर्ट 100 जीबी/एस | बंदरगाहों: | 36 x QSFP28 |
| नाम: | MSB7800-ES2F नेटवर्क IB मेलानॉक्स 100GB स्विच हाई स्पीड इन डेट सेंटर | कीवर्ड: | मेलानॉक्स नेटवर्क स्विच |
उत्पाद विवरण

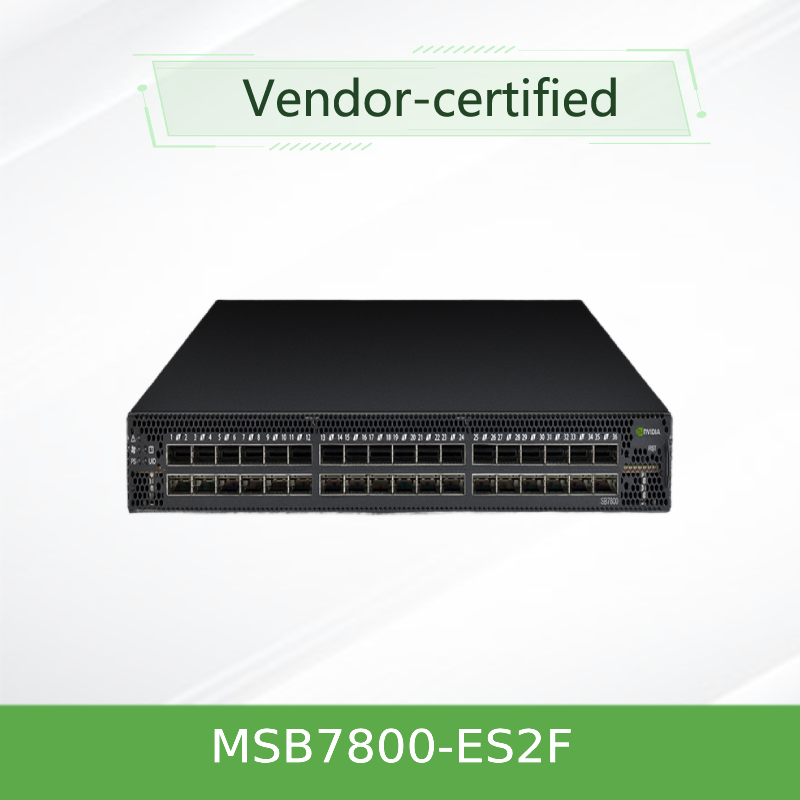

MSB7800-ES2F
उत्पाद का अवलोकन
NVIDIA MSB7800-ES2F एक स्थिर विन्यास InfiniBand स्विच है जो स्विच-आईबी 2 एएसआईसी पर निर्मित है,उच्च-प्रदर्शन कंप्यूटिंग (एचपीसी) और एआई कार्यभार की अत्यधिक बैंडविड्थ और विलंबता मांगों को पूरा करने के लिए डिज़ाइन किया गया. 36 QSFP28 पोर्ट के साथ 100Gb / s EDR पर चल रहा है, यह एक गैर-ब्लॉकिंग स्विचिंग कपड़े प्रदान करता है जो छोटे अनुसंधान समूहों से बड़े उद्यम डेटा केंद्रों तक स्केल करता है।
यह बाहरी रूप से प्रबंधित संस्करण (MSB7800-ES2F) उन वातावरणों के लिए अनुकूलित है जहां एक केंद्रीकृत सबनेट प्रबंधक (जैसे OpenSM या NVIDIA UFM) फैब्रिक नियंत्रण को संभालता है,कम बिजली की खपत (122W विशिष्ट) और उच्च घनत्व 1U डिजाइन प्रदान करता हैइसमें एमपीआई सामूहिक परिचालनों में तेजी लाने, कंप्यूटिंग के लिए सीपीयू संसाधनों को मुक्त करने और कार्य पूरा करने के समय को कम करने के लिए एनवीडिया शार्प तकनीक शामिल है।
प्रमुख विशेषताएं
- ✓ 1U में 36 x EDR 100Gb/s पोर्ट
- ✓ 7.2Tb/s कुल गैर-ब्लॉकिंग थ्रूपुट
- ✓ <90ns पोर्ट-टू-पोर्ट विलंबता
- ✓ 1+1 रिकंडेंट हॉट-स्वैप करने योग्य एसी पावर
- ✓ N+1 अतिरंजित गर्म-स्वैप करने योग्य प्रशंसक
- ✓ 80 प्लस गोल्ड+ और एनर्जी स्टार प्रमाणित
- ✓ अनुकूली रूटिंग और भीड़ नियंत्रण
- ✓ FDR (56Gb/s) और QDR (40Gb/s) के लिए पिछड़े संगत
- ✓ ड्यूल-कोर x86 सीपीयू वाला एमएलएनएक्स-ओएस सॉफ्टवेयर
- ✓ RoHS-6 अनुरूप और EMC प्रमाणित
प्रौद्योगिकीः इन-नेटवर्क कंप्यूटिंग
NVIDIA स्केलेबल हाइरार्चिकल एग्रीगेशन एंड रिडक्शन प्रोटोकॉल (SHARP) सीपीयू से स्विच नेटवर्क पर सामूहिक संचालन को ऑफलोड करता है, जिससे एंडपॉइंट के बीच कई डेटा पास समाप्त हो जाते हैं।यह एमपीआई संचालन समय को कम करता है और गणना के लिए सीपीयू संसाधनों को मुक्त करता है.
स्विच-आईबी 2 एएसआईसीउन्नत सुविधाएं प्रदान करता हैः अनुकूलन रूटिंग, भीड़ नियंत्रण, वीएल 2 वीएल मानचित्रण, और पोर्ट मिररिंग। x86 डुअल-कोर इंटेल सेलेरॉन पूर्ण चेसिस प्रबंधन के लिए एमएलएनएक्स-ओएस चलाता है।
विशिष्ट तैनाती
- • एचपीसी क्लस्टर में टॉप-ऑफ-रैक लीफ कनेक्टिविटी
- • एआई और डीप लर्निंग कपड़े के लिए स्पाइन-लेफ टोपोलॉजी
- • उच्च-प्रदर्शन भंडारण के साथ उद्यम डेटा केंद्र
- • अनुसंधान और शिक्षा के वातावरण (भौतिकी, जीनोमिक्स, जलवायु)
- • कम विलंबता वाले ट्रेडिंग बुनियादी ढांचे के लिए वित्तीय सेवाएं
संगतता
- •मेजबान एडाप्टरःकनेक्टएक्स‐4, कनेक्टएक्स‐5 ईडीआर
- •केबल:QSFP28 निष्क्रिय तांबा, सक्रिय ऑप्टिकल, ऑप्टिकल मॉड्यूल
- •प्रबंधन:ओपनएसएम, एनवीडिया यूएफएम, एमएलएनएक्स-ओएस
- •पीछे की ओरःFDR (56Gb/s), QDR (40Gb/s) उपयुक्त ट्रांससीवरों के साथ
- •सबनेट प्रबंधकःबाहरी रूप से प्रबंधित (होस्ट-आधारित एसएम की आवश्यकता होती है)
विनिर्देश
चयन मार्गदर्शिका MSB7800 श्रृंखला
लाभ ️ पैमाने और दक्षता के लिए बनाया गया
7डेटा-गहन कार्यभार के लिए.2Tb/s थ्रूपुट और <90ns विलंबता।
122W की विशिष्ट शक्ति, 80 प्लस गोल्ड + आपूर्ति OPEX को कम करती है।
SHARP MPI सामूहिकों को उतारता है, कार्य पूरा करने का समय कम करता है।
उच्च उपलब्धता के लिए 1+1 पावर सप्लाई और गर्म-बदले जाने वाले प्रशंसक।
एफडीआर/क्यूडीआर के साथ पीछे की ओर संगत; कनेक्टएक्स-4/5 एडाप्टर के साथ काम करता है।
सेवा एवं सहायता
- • 1 वर्ष की मानक वारंटी (विस्तारित उपलब्ध)
- • ईमेल / फोन के माध्यम से तकनीकी सहायता
- • फर्मवेयर उन्नयन और MLNX-OS अद्यतन
- • दोषपूर्ण इकाइयों के लिए आरएमए सेवाएं
- • वैश्विक रसद और वितरण
अक्सर पूछे जाने वाले प्रश्न
क्या यह स्विच आंतरिक रूप से प्रबंधित है?
नहीं, MSB7800-ES2F को बाहरी रूप से प्रबंधित किया जाता है. एक होस्ट-आधारित सबनेट प्रबंधक (OpenSM / UFM) की आवश्यकता होती है.
क्या मैं हवा के प्रवाह की दिशा बदल सकता हूँ?
नहीं, P2C (Front-to-Rear) तय है. C2P वायु प्रवाह के लिए -ES2R चुनें.
क्या यह SHARP का समर्थन करता है?
हाँ, स्विच-आईबी 2 फर्मवेयर ≥ 15 के साथ।1300.0126 और UFM विन्यास.
कौन सी केबल संगत हैं?
QSFP28 निष्क्रिय तांबा, सक्रिय ऑप्टिकल और ऑप्टिकल मॉड्यूल।
सावधानियां
- • पुष्टि करें कि वायु प्रवाह की दिशा आपके रैक शीतलन रणनीति से मेल खाती है।
- • ईडीआर अनुपालन के लिए केवल एनवीआईडीआईए-योग्य ऑप्टिक्स और केबलों का उपयोग करें।
- • सुनिश्चित करें कि सबनेट प्रबंधक कपड़े से कनेक्ट करने से पहले कॉन्फ़िगर किया गया है.
- • ऑपरेटिंग तापमान सीमाः 0°C-45°C; उचित वेंटिलेशन बनाए रखें।
- • यह स्विच केवल सीसी पावर ∙ एसी पावर का समर्थन नहीं करता है।
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड
2008 में स्थापित, Starsurge नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। हम सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त,और स्विच के साथ दुनिया भर में उद्यम ग्राहकों, एनआईसी, वायरलेस एक्सेस पॉइंट्स, नियंत्रक, केबल और आईओटी समाधान। हमारी अनुभवी बिक्री और तकनीकी टीम बहुभाषी समर्थन, कस्टम सॉफ्टवेयर विकास,विश्व स्तर पर वितरण और विश्वसनीय गुणवत्ता और प्रतिक्रियाशील सेवा के लिए प्रतिबद्ध.
प्रमुख तथ्य
- •एएसआईसी:स्विच-आईबी 2
- •बंदरगाह:36 x QSFP28
- •थ्रूपुटः7.2 टीबी/सेकंड
- •विलंबताः< 90 एनएस
- •शार्प:हाँ (सामूहिक ढोना)
- •शक्ति (प्रकार):122W
संगतता मैट्रिक्स
- •एचसीएःकनेक्टएक्स‐4, कनेक्टएक्स‐5 ईडीआर
- •केबल:QSFP28 डीएसी / एओसी / ऑप्टिक्स
- •एसएम:ओपनएसएम, यूएफएम एंटरप्राइज
- •पीछे की ओरःFDR (56G), QDR (40G)
- •फर्मवेयर:MLNX-OS, SHARP-ready
खरीदार चेकलिस्ट
- ✓ वायु प्रवाह की पुष्टि करें: पी2सी (MSB7800-ES2F) बनाम सी2पी
- ✓ रैक गहराई की जांच करें (मानक गहराई आवश्यक)
- ✓ जाँच शक्तिः केवल एसी, 100-240 वी
- ✓ योजना सबनेट प्रबंधक (बाहरी होस्ट)
- ✓ ऑप्टिक्स/केबल संगतता को सत्यापित करें
