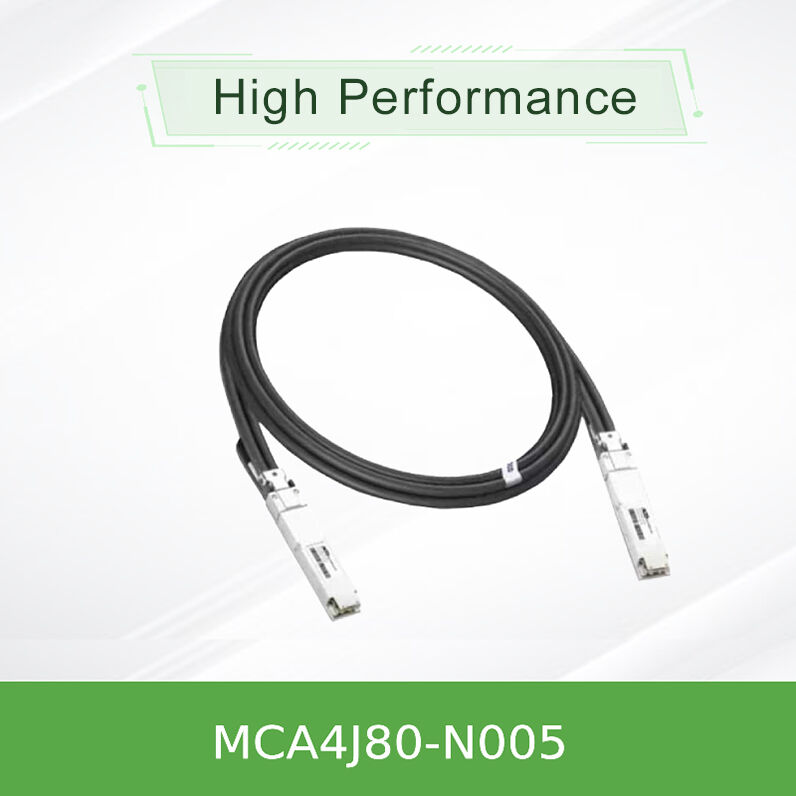

Mellanox NVIDIA MCA4J80-N005 800Gb/s ट्विन-पोर्ट OSFP एक्टिव कॉपर केबल 5m NDR InfiniBand के लिए ACC
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MCA4J80-N005 (980-9I602-00N005) |
| दस्तावेज़: | MCA4J80-Nxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | तकनीकी: | अनिद्रा |
| प्रकार: | मेलानॉक्स डीएसी केबल | केबल लंबाई: | 5 मीटर |
| नाम: | Mellanox DAC केबल MCA4J80-N005 एक्टिव कॉपर केबल IB ट्विन पोर्ट NDR 800GB/S OSFP 5 मीटर | कीवर्ड: | मेलानॉक्स डीएसी केबल |
| प्रमुखता देना: | मेलनॉक्स ओएसएफपी कॉपर केबल 5 मीटर,800Gb/s InfiniBand सक्रिय केबल,एनडीआर दो-पोर्ट ओएसएफपी केबल |
||
उत्पाद विवरण
NVIDIA MCA4J80-N005 800Gb/s ट्विन-पोर्ट OSFP एक्टिव कॉपर केबल (ACC)
NDR InfiniBand और 400G ईथरनेट के लिए हाई-परफॉरमेंस 5-मीटर एक्टिव कॉपर केबल - जो ट्विन-पोर्ट OSFP से 2x OSFP कनेक्शन तक 800Gb/s एग्रीगेट बैंडविड्थ प्रदान करती है, जिसमें अल्ट्रा-लो लेटेंसी और प्रति एंड 1.5W पावर खपत होती है।
- 800Gb/s ट्विन-पोर्ट OSFP से 2x400Gb/s OSFP (ब्रेकआउट) एक्टिव कॉपर केबल
- प्रति एंड 100G-PAM4 मॉड्यूलेशन के 8 चैनलों पर आधारित
- 26AWG कंडक्टर और इंटीग्रेटेड इक्वलाइज़र IC का उपयोग करके 5-मीटर रीच
- पावर खपत: प्रति एंड केवल 1.5W मैक्स | ऑपरेटिंग केस तापमान 0°C से +70°C
- हॉट-प्लग करने योग्य, RoHS कंप्लायंट, LSZH जैकेट, SFF-8636 मैनेजमेंट इंटरफ़ेस
विशेषताएं
- 800Gb/s थ्रूपुट: ट्विन-पोर्ट OSFP डिज़ाइन जो फुल NDR InfiniBand या 400G ईथरनेट (2x400G ब्रेकआउट) को सपोर्ट करता है।
- एक्टिव कॉपर टेक्नोलॉजी:इंटीग्रेटेड इक्वलाइज़र IC 1.5W पावर और अल्ट्रा-लो लेटेंसी बनाए रखते हुए रीच को 5m तक बढ़ाता है।
- प्रोटोकॉल एग्नोस्टिक:फर्मवेयर InfiniBand या ईथरनेट को ऑटो-डिटेक्ट करता है; क्वांटम-2 और स्पेक्ट्रम-4 स्विच के साथ काम करता है।
- ऑप्टिमाइज़्ड सिग्नल इंटीग्रिटी:प्रत्येक लंबाई को नॉइज़ और बैक रिफ्लेक्शन को कम करने के लिए ट्यून किया गया है; 5m वेरिएंट के लिए 26AWG।
- कठोर उत्पादन परीक्षण:आउट-ऑफ-बॉक्स विश्वसनीयता और प्रदर्शन सुनिश्चित करता है।
टेक्नोलॉजी और स्टैंडर्ड्स
MCA4J80-N005 OSFP MSA Rev. 1.12 पर आधारित है और 100G-PAM4 के 8 चैनल मॉड्यूलेशन का उपयोग करता है। यह सिग्नल को प्री-एम्फसाइज़ करने के लिए प्रत्येक एंड पर एक एक्टिव इक्वलाइज़र IC को शामिल करता है, जिससे पैसिव DAC की तुलना में लंबी रीच संभव होती है। EEPROM I²C (SFF-8636) के माध्यम से उत्पाद पहचान प्रदान करता है। InfiniBand NDR और 400GbE दोनों को ऑटो-प्रोटोकॉल डिटेक्शन के साथ सपोर्ट करता है। RoHS, LSZH, और HF (हैलोजन-मुक्त) PCB आवश्यकताओं के अनुरूप।
कार्य सिद्धांत: एक्टिव कॉपर इक्वलाइजेशन
पैसिव DAC केबल के विपरीत, MCA4J80-N005 प्रत्येक OSFP कनेक्टर के अंदर एक लो-पावर इक्वलाइज़र IC को इंटीग्रेट करता है। यह IC लंबी कॉपर रन पर हाई-फ्रीक्वेंसी सिग्नल लॉस की भरपाई करता है। 5m मॉडल के लिए, प्रतिरोध को कम करने के लिए मोटे 26AWG तार का उपयोग किया जाता है, और इक्वलाइज़र ट्रांसमीटर और रिसीवर दोनों एंड पर 100G-PAM4 आई डायग्राम को रीशेप करता है। इसका परिणाम एक ऐसा लिंक है जो इलेक्ट्रिकल रूप से बहुत छोटी केबल की तरह व्यवहार करता है, जो विनिर्देशों से काफी नीचे BER के साथ 800Gb/s प्राप्त करता है और प्रति एंड केवल 1.5W की खपत करता है।
एप्लीकेशन्स और डिप्लॉयमेंट
- क्वांटम-2 स्विच से स्विच:5m तक की दूरी पर दो 800Gb/s InfiniBand स्विच कनेक्ट करें।
- स्विच से DGX H100:क्वांटम-2 ToR स्विच को NVIDIA DGX H100 सिस्टम से लिंक करने के लिए आदर्श (फ्लैट/फिन्ड वेरिएंट उपलब्ध)।
- ईथरनेट डेटा सेंटर:स्पेक्ट्रम-4 400G स्विच इंटरकनेक्शन या सर्वर-टू-लीफ।
- हाई-डेंसिटी रैक:न्यूनतम लेटेंसी के साथ शॉर्ट-रीच इंट्रा-रैक केबलिंग।
तकनीकी स्पेसिफिकेशन्स और ऑर्डरिंग विकल्प
| मॉडल | लंबाई | AWG | डेटा रेट | प्रति एंड पावर | केबल डायमीटर | मिनिमम बेंड रेडियस (सिंगल) |
|---|---|---|---|---|---|---|
| MCA4J80-N005 | 5 मीटर | 26 AWG | 800Gb/s (2x400G) | 1.5 W | 8.9 ±0.3 मिमी | 44.5 मिमी (5x व्यास) |
| MCA4J80-N004 | 4 मीटर | 30 AWG | 800Gb/s (2x400G) | 1.5 W | 7.2 ±0.3 मिमी | 36.0 मिमी |
| MCA4J80-N003 | 3 मीटर | 30 AWG | 800Gb/s (2x400G) | 1.5 W | 7.2 ±0.3 मिमी | 36.0 मिमी |
नोट: DGX H100 (MCA4J80-N003-FLT, MCA4J80-N003-FTF) के लिए फ्लैट-टॉप और फ्लैट-टू-फिन्ड वेरिएंट उपलब्ध हैं। सभी केबल ऑपरेटिंग तापमान 0°C से +70°C, 3.3V सप्लाई को सपोर्ट करते हैं, और इसमें I²C सीरियल इंटरफ़ेस शामिल है।
लाभ और विभेदक
- पैसिव DAC की तुलना में:लेटेंसी या पावर को महत्वपूर्ण रूप से बढ़ाए बिना रीच को 5m तक बढ़ाता है (पैसिव लगभग 3m तक सीमित है)।
- एक्टिव ऑप्टिकल (AOC) की तुलना में:कम लागत, कम पावर (1.5W बनाम ~3-5W), और ऑप्टिकल इंटरफेस की कोई सफाई/रखरखाव नहीं।
- प्रोटोकॉल लचीलापन:सिंगल SKU InfiniBand और ईथरनेट दोनों के लिए काम करता है; प्रोटोकॉल को ऑटो-डिटेक्ट करता है।
- ट्यून्ड सिग्नल इंटीग्रिटी:न्यूनतम रिफ्लेक्शन के साथ NDR की मांग वाली 100G-PAM4 के लिए इंजीनियर किया गया।
सेवा और सहायता
हम 24/7 तकनीकी परामर्श, RMA सेवाएं, और केबलिंग इंफ्रास्ट्रक्चर डिज़ाइन सहायता प्रदान करते हैं। प्रत्येक MCA4J80-N005 को 1-वर्ष की वारंटी और व्यापक प्री-शिपमेंट परीक्षण का समर्थन प्राप्त है। वॉल्यूम ऑर्डर के लिए कस्टम लंबाई और लेबलिंग उपलब्ध है। हमारी इन्वेंट्री स्टॉक में मौजूद वस्तुओं के लिए उसी दिन डिस्पैच सुनिश्चित करती है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्र: क्या मैं MCA4J80-N005 का उपयोग 400G ईथरनेट स्विच के साथ कर सकता हूँ?
उ:हाँ। केबल प्रोटोकॉल को ऑटो-डिटेक्ट करता है; जब स्पेक्ट्रम-4 400G स्विच से कनेक्ट किया जाता है, तो यह 2x400GbE ब्रेकआउट के रूप में काम करता है। InfiniBand क्वांटम-2 के लिए, यह 800Gb/s ट्विन-पोर्ट NDR के रूप में चलता है।
प्र: ACC और पैसिव DAC के बीच क्या अंतर है?
उ:ACC सिग्नल को रीशेप करने के लिए कनेक्टर के अंदर एक इक्वलाइज़र IC को शामिल करता है, जिससे 800G पर लंबी दूरी (5m तक) संभव होती है। पैसिव DAC में कोई एक्टिव कंपोनेंट नहीं होता है और यह इन स्पीड पर लगभग 2-3m तक सीमित होता है।
प्र: क्या इस केबल के लिए किसी कॉन्फ़िगरेशन की आवश्यकता है?
उ:नहीं। यह प्लग-एंड-प्ले है। EEPROM पहचान प्रदान करता है, और होस्ट प्रोटोकॉल के अनुसार लिंक को स्वचालित रूप से सेट करता है।
प्र: इंस्टॉलेशन के लिए न्यूनतम बेंड रेडियस क्या है?
उ:5m मॉडल (26AWG) के लिए, सिंगल बेंड रेडियस 44.5 मिमी (5x व्यास) है। बार-बार मोड़ने के लिए, 89 मिमी (10x व्यास) बनाए रखें। कनेक्टर के पास तेज मोड़ों से बचें (असेंबली बेंड रेडियस 10x व्यास)।
प्र: क्या यह केबल DGX H100 सिस्टम के साथ संगत है?
उ:हाँ। DGX H100 के लिए, हम फ्लैट-टॉप या फ्लैट-टू-फिन्ड वेरिएंट (MCA4J80-N003-FLT / -FTF) की सलाह देते हैं जो विशिष्ट चेसिस इंटरफ़ेस के लिए डिज़ाइन किए गए हैं। मानक N005 स्विच-टू-स्विच कनेक्शन के लिए काम करता है।
सावधानियां और हैंडलिंग दिशानिर्देश
- ESD संवेदनशीलता:OSFP केज में डालते समय ग्राउंडेड रिस्ट स्ट्रैप का उपयोग करें। कनेक्टर सुरक्षात्मक कैप के साथ आते हैं - इंस्टॉलेशन से ठीक पहले ही हटाएं।
- बेंड रेडियस:इंस्टॉलेशन के दौरान केबल को कभी भी बाहरी व्यास के 5x (N005 के लिए 44.5mm) से अधिक न मोड़ें; बार-बार मोड़ने के लिए 10x बनाए रखें।
- ऑपरेटिंग तापमान:परिवेश तापमान 0°C–70°C के भीतर सुनिश्चित करें। सीमाओं से अधिक होने पर इक्वलाइज़र प्रदर्शन खराब हो सकता है।
- अनुपालन:यह एक क्लास A डिवाइस है। आवासीय क्षेत्रों में यह हस्तक्षेप का कारण बन सकता है - इसे शील्डेड कमर्शियल वातावरण में स्थापित करें।
- भंडारण:-40°C और 85°C के बीच स्वच्छ, शुष्क वातावरण में स्टोर करें। केबल पर कुचलने या भारी भार से बचें।
