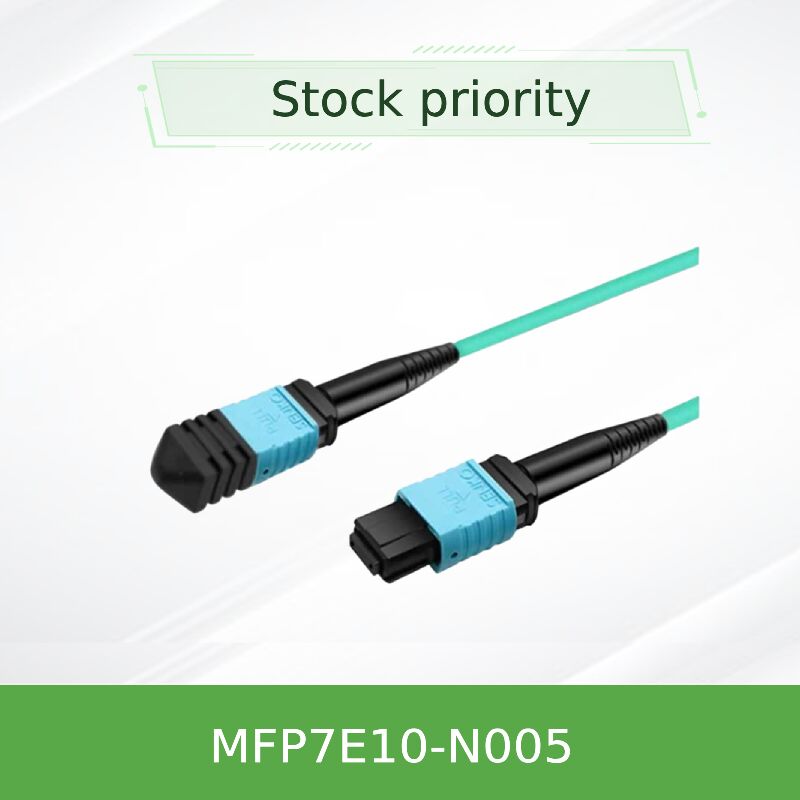

NVIDIA मेलानॉक्स एमएफपी7ई10-एन005 50 मीटर एमपीओ-12/एपीसी मल्टीमोड फाइबर केबल | 800जी/400जी के लिए 8-फाइबर टाइप-बी

8 सक्रिय फाइबर के साथ उच्च-प्रदर्शन 5-मीटर MPO-12/APC से MPO-12/APC मल्टीमोड फाइबर केबल — InfiniBand NDR और 400GbE डेटा सेंटर इंटरकनेक्ट में 800G ट्विन-पोर्ट OSFP और 400G QSFP112 ऑप्टिकल ट्रांसीवर के लिए डिज़ाइन किया गया।

• MPO-12/APC फीमेल से MPO-12/APC फीमेल, 8-फाइबर टाइप-बी क्रॉसओवर कॉन्फ़िगरेशन
• 5-मीटर लंबाई 3.0mm व्यास के साथ, LSZH एक्वा जैकेट (OM3/OM4 मल्टीमोड)
• 800Gb/s ट्विन-पोर्ट OSFP और 400Gb/s OSFP/QSFP112 ट्रांसीवर का समर्थन करता है
• न्यूनतम बैक रिफ्लेक्शन के लिए एंगल्ड फिजिकल कॉन्टैक्ट (APC) 8° पॉलिश
• इंसर्शन लॉस ≤0.35dB + 0.0004 x L, रिटर्न लॉस ≥35dB

• 8-फाइबर टाइप-बी क्रॉसओवर: फाइबर 1 विपरीत छोर पर फाइबर 12 से जुड़ता है — ऑप्टिकल ट्रांसीवर के लिए सही संरेखण।
• APC पॉलिश: 8-डिग्री एंगल्ड एंड फेस बैक रिफ्लेक्शन को कम करता है, जिससे हाई-स्पीड PAM4 मॉड्यूलेशन के लिए सिग्नल इंटीग्रिटी सुनिश्चित होती है।
• मल्टीमोड OM3/OM4: 50/125µm फाइबर एक्वा जैकेट के साथ; 400G/800G शॉर्ट-रीच लिंक 50m तक के लिए अनुकूलित।
• LSZH जैकेट: डेटा सेंटर वातावरण में सुरक्षा के लिए लो स्मोक जीरो हैलोजन सामग्री।
• कठोर परीक्षण: विश्वसनीय आउट-ऑफ-बॉक्स प्रदर्शन के लिए 100% इंसर्शन लॉस और रिटर्न लॉस का परीक्षण किया गया।

MFP7E10-N005 अनुपालन करता है IEC 61754-7 (MPO कनेक्टर परिवार), GR-1435, और ANSI/TIA/EIA 604-5। यह 8 सक्रिय मल्टीमोड फाइबर (50/125µm) के साथ APC 8° पॉलिश का उपयोग करता है। टाइप-बी क्रॉसओवर वायरिंग ट्रांसीवर पिनआउट प्रति सही Tx-से-Rx संरेखण सुनिश्चित करता है। InfiniBand NDR, 400GbE, और NVLink प्रोटोकॉल के लिए उपयुक्त जब संगत ऑप्टिकल मॉड्यूल (MMA4Z00-NS, MMA1Z00-NS) के साथ उपयोग किया जाता है।

ट्विन-पोर्ट OSFP 800G ट्रांसीवर में, दो 4-लेन ऑप्टिकल इंटरफेस अलग-अलग फाइबर पर ट्रांसमिट और रिसीव करते हैं। MFP7E10-N005 एक टाइप-बी क्रॉसओवर योजना का उपयोग करता है: एंड A पर फाइबर 1 एंड B पर फाइबर 12 से जुड़ता है, फाइबर 2 से फाइबर 11, आदि। यह सुनिश्चित करता है कि लेन 1 से ट्रांसमिट लेजर दूर के छोर पर लेन 12 के फोटोडिटेक्टर के साथ संरेखित हो। 8° एंगल्ड पॉलिश (APC) किसी भी परावर्तित प्रकाश को लेजर कैविटी से दूर निर्देशित करता है, सिग्नल विरूपण को रोकता है और प्रति लेन 100G PAM4 पर कम बिट एरर रेट बनाए रखता है।

• क्वांटम-2 स्विच से स्विच: ट्विन-पोर्ट OSFP 800G स्विच को 5m तक कनेक्ट करें।
• कनेक्टएक्स-7/ब्लूफील्ड-3 से स्विच: 400G एडेप्टर (OSFP या QSFP112) से ToR स्विच लिंक करें।
• NVLink फैब्रिक्स: फाइबर पर NVLink का उपयोग करके GPU क्लस्टर के लिए ऑप्टिकल इंटरकनेक्शन।
• हाइपरस्केल डेटा सेंटर: पैच पैनल के साथ शॉर्ट-रीच रैक-टू-रैक ऑप्टिकल लिंक।

नोट: ऑपरेटिंग तापमान 0°C से 70°C, स्टोरेज -40°C से 85°C। न्यूनतम बेंड रेडियस 30mm। IEC 61754-7 प्रति टाइप-बी क्रॉसओवर।

• कॉपर केबल के मुकाबले: लंबी पहुंच (5m से 50m) कम वजन और रैक में बेहतर एयरफ्लो के साथ।
• APC पॉलिश: UPC की तुलना में बेहतर रिटर्न लॉस (≥35dB), 100G-PAM4 लिंक के लिए महत्वपूर्ण।
• टाइप-बी क्रॉसओवर: NVIDIA ट्रांसीवर के साथ प्लग-एंड-प्ले संगतता — मैन्युअल क्रॉसओवर की आवश्यकता नहीं है।
• LSZH जैकेट: डेटा सेंटर में बढ़ी हुई सुरक्षा; आग लगने की स्थिति में जहरीले धुएं को कम करता है।

हम 24/7 तकनीकी परामर्श, आरएमए सेवाएं और केबलिंग इन्फ्रास्ट्रक्चर डिजाइन सहायता प्रदान करते हैं। प्रत्येक MFP7E10-N005 1-वर्ष की वारंटी और 100% फैक्ट्री परीक्षण द्वारा समर्थित है। वॉल्यूम ऑर्डर के लिए कस्टम लंबाई उपलब्ध है। हमारी इन्वेंट्री स्टॉक में मौजूद वस्तुओं के लिए उसी दिन प्रेषण सुनिश्चित करती है। ट्रांसीवर संगतता सत्यापन के लिए प्री-सेल्स सपोर्ट उपलब्ध है।

उ: यह NVIDIA MMA4Z00-NS (ट्विन-पोर्ट OSFP DR8), MMA4Z00-NS400 (OSFP), और MMA1Z00-NS400 (QSFP112) ऑप्टिकल मॉड्यूल के लिए डिज़ाइन किया गया है जो ConnectX-7 और BlueField-3 में उपयोग किए जाते हैं।

उ: नहीं। APC (एंगल्ड) और UPC (अल्ट्रा पॉलिश) कनेक्टर के एंड फेस अलग-अलग होते हैं और ठीक से मेल नहीं खाएंगे — हमेशा APC को APC के साथ उपयोग करें।

उ: टाइप-बी क्रॉसओवर (फाइबर 1 से 12) ऑप्टिकल ट्रांसीवर के पिनआउट से मेल खाता है जहां ट्रांसमीटर लेन 1 दूर के छोर पर रिसीवर लेन 12 के साथ संरेखित होता है। स्ट्रेट केबल (टाइप-ए) समानांतर ऑप्टिक्स जैसे अन्य अनुप्रयोगों के लिए हैं जिनमें समान पिन लेआउट होता है।

उ: हाँ, यह उपयुक्त 400G/800G ऑप्टिकल मॉड्यूल के साथ उपयोग किए जाने पर 400GBASE-SR8 और 800GBASE-SR8 का समर्थन करता है।

उ: न्यूनतम बेंड रेडियस केबल पर कहीं भी 30mm है। कनेक्टर के पास तेज मोड़ों से बचें।

• उपयोग से पहले साफ करें: इंसर्शन से पहले हमेशा उपयुक्त वन-क्लिक क्लीनर से MPO कनेक्टर साफ करें — संदूषण से लिंक त्रुटियां होती हैं।
• डस्ट कैप: इंस्टॉलेशन के क्षण तक सुरक्षात्मक कैप लगे रहने दें; भविष्य के उपयोग के लिए कैप स्टोर करें।
• ESD जागरूकता: हालांकि केबल निष्क्रिय है, यह ESD-संवेदनशील ट्रांसीवर में प्लग होता है — ग्राउंडेड रिस्ट स्ट्रैप का उपयोग करें।
• बेंड रेडियस: 30mm बेंड रेडियस से अधिक न करें; कनेक्टर पर तनाव से बचें।
• संगतता: ऑर्डर करने से पहले ट्रांसीवर प्रकार (APC बनाम UPC) सत्यापित करें — यह केबल केवल APC है।
