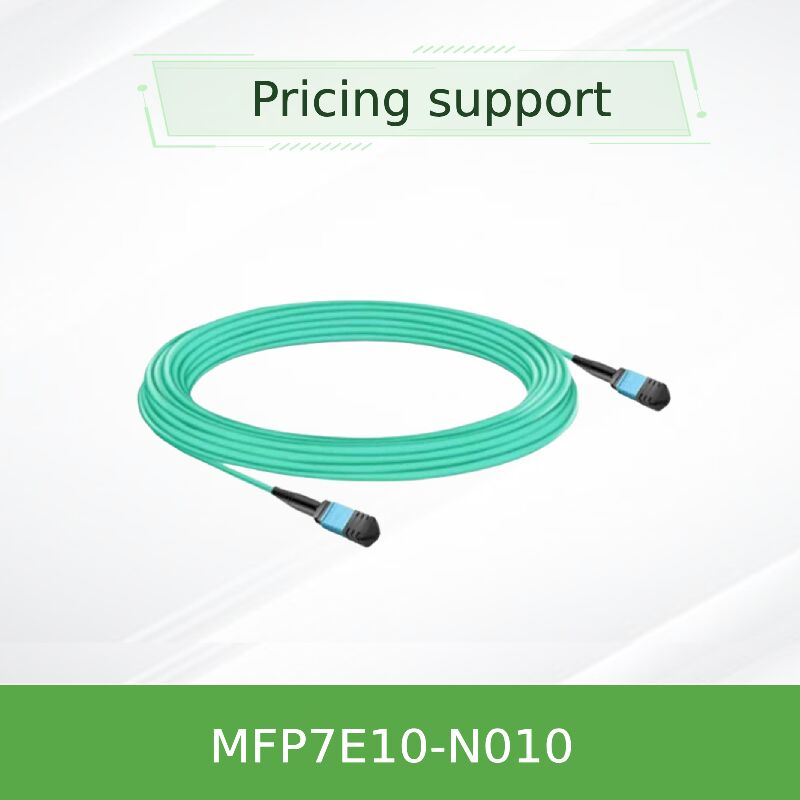

NVIDIA mellanox MFP7E10-N010 10m MPO-12/APC मल्टीमोड फाइबर ऑप्टिक केबल
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFP7E10-N010 (980-9I57X-00N010) |
| दस्तावेज़: | MFP7E10-Nxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| स्थिति: | नया और मौलिक | तकनीकी: | अनिद्रा |
|---|---|---|---|
| प्रकार: | निष्क्रिय फाइबर केबल | केबल लंबाई: | 10 मीटर |
| नमूना: | MFP7E10-N010 (980-9I57X-00N010) | नाम: | मेलानॉक्स AOC MFP7E10-N010 पैसिव फाइबर केबल MMF MPO12 APC से MPO12 APC 10m |
| कीवर्ड: | मेलानॉक्स केबल | ||
| प्रमुखता देना: | Mellanox MPO-12 फाइबर ऑप्टिक केबल,OM4 मल्टीमोड क्रॉसओवर केबल,8-फाइबर Mellanox प्रकार-बी केबल |
||
उत्पाद विवरण
NVIDIA MFP7E10-N010 10m MPO-12/APC मल्टीमोड फाइबर ऑप्टिक केबल
Reliable 10-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—engineered for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center infrastructures.
- एमपीओ-12/एपीसी महिला से एमपीओ-12/एपीसी महिला, 8 फाइबर टाइप-बी क्रॉसओवर कॉन्फ़िगरेशन
- 10 मीटर लंबाई के साथ 3.0 मिमी व्यास, LSZH एक्वा जैकेट (OM4 मल्टीमोड)
- 800Gb/s ट्विन-पोर्ट OSFP और 400Gb/s OSFP/QSFP112 ट्रांससीवर का समर्थन करता है
- कोण शारीरिक संपर्क (एपीसी) 8 डिग्री पॉलिश न्यूनतम पीछे प्रतिबिंब के लिए
- सम्मिलन हानि ≤0.35 + 0.0004*L dB, वापसी हानि ≥35dB
विशेषताएं
- 8-फाइबर टाइप-बी क्रॉसओवर:फाइबर 1 विपरीत छोर पर फाइबर 12 से जुड़ता है, जो ट्रांससीवर पिनआउट के अनुसार सही Tx-to-Rx संरेखण सुनिश्चित करता है।
- एपीसी पोलिशः8-डिग्री कोण वाला अंत चेहरा प्रतिबिंब को कम करता है, जो प्रति लेन 100G PAM4 पर सिग्नल अखंडता के लिए महत्वपूर्ण है।
- OM4 मल्टीमोड फाइबर:50/125μm फाइबर 10m तक पहुंच के लिए अनुकूलित कम सम्मिलन हानि के साथ; आसान पहचान के लिए एक्वा जैकेट।
- LSZH जैकेटःडाटा सेंटर वातावरण में सुरक्षा बढ़ाने के लिए कम धुआं वाली शून्य हैलोजन सामग्री।
- कठोर परीक्षण:100% सम्मिलन हानि और वापसी हानि को बॉक्स से बाहर विश्वसनीय प्रदर्शन के लिए परीक्षण किया गया।
प्रौद्योगिकी और मानक
MFP7E10-N010 के अनुरूप हैआईईसी 61754-7(एमपीओ कनेक्टर परिवार),GR-1435, औरANSI/TIA/EIA 604-5. यह उपयोग करता है8 सक्रिय मल्टीमोड फाइबर (50/125μm OM4)के साथएपीसी 8° पॉलिश. टाइप-बी क्रॉसओवर वायरिंग सही Tx-to-Rx संरेखण सुनिश्चित करती है।इनफिनिबैंड एनडीआर, 400जीबीई और एनवीलिंकप्रोटोकॉल जब संगत ऑप्टिकल मॉड्यूल (MMA4Z00-NS, MMA1Z00-NS) के साथ प्रयोग किया जाता है।
कार्य सिद्धांत: APC के साथ ऑप्टिकल क्रॉसओवर
दो-पोर्ट ओएसएफपी 800जी ट्रांससीवर में, दो 4-लेन ऑप्टिकल इंटरफेस अलग-अलग फाइबर पर प्रसारित और प्राप्त करते हैं। एमएफपी 7 ई 10-एन 010 एक प्रकार-बी क्रॉसओवर योजना का उपयोग करता हैःA के अंत में फाइबर 1 B के अंत में फाइबर 12 से जुड़ता है, फाइबर 2 से फाइबर 11, आदि यह सुनिश्चित करता है कि लेन 1 से प्रेषित लेजर दूर के अंत में लेन 12 के फोटोडेटेक्टर के साथ संरेखित हो।8° कोण पॉलिश (एपीसी) लेजर गुहा से दूर किसी भी परिलक्षित प्रकाश निर्देशित करता है, सिग्नल विकृति को रोकने और प्रति लेन 100G PAM4 पर कम बिट त्रुटि दर बनाए रखने के लिए।
अनुप्रयोग और वितरण
- क्वांटम-2 स्विच स्विच परःदो-पोर्ट OSFP 800G स्विच को 10 मीटर तक दूर से कनेक्ट करें।
- कनेक्टएक्स-7/ब्लूफील्ड-3 पर स्विच करेंःलिंक टूआर 400G एडाप्टर (OSFP या QSFP112) पर स्विच करता है।
- एनवीलिंक कपड़ेःफाइबर पर एनवीलिंक का उपयोग करके जीपीयू क्लस्टर के लिए ऑप्टिकल इंटरकनेक्शन।
- हाइपरस्केल डाटा सेंटरःपैच पैनलों के साथ शॉर्ट-रेंज रैक-टू-रैक ऑप्टिकल लिंक।
तकनीकी विनिर्देश और ऑर्डर विकल्प
| मॉडल | लम्बाई | कनेक्टर का प्रकार | फाइबर की संख्या | फाइबर का प्रकार | जैकेट | सम्मिलन हानि |
|---|---|---|---|---|---|---|
| MFP7E10-N010 | 10 मीटर | MPO-12/APC महिला | 8 सक्रिय + 4 निष्क्रिय | OM4 (50/125μm) | एक्वा LSZH, 3.0 मिमी | ≤0.39 डीबी |
| MFP7E10-N005 | 5 मीटर | MPO-12/APC महिला | 8 सक्रिय | OM3/OM4 | Aqua LSZH | ≤0.35 डीबी |
| MFP7E10-N050 | 50 मीटर | MPO-12/APC महिला | 8 सक्रिय | OM4 | Aqua LSZH | ≤0.37 डीबी |
नोटः ऑपरेटिंग तापमान 0°C से 70°C, भंडारण -40°C से 85°C. न्यूनतम मोड़ त्रिज्या 30 मिमी. IEC 61754-7 के अनुसार प्रकार-बी क्रॉसओवर।
लाभ और अंतर
- बनाम तांबे के केबलःकम वजन, बेहतर वायु प्रवाह और ईएमआई प्रतिरक्षा के साथ लंबी पहुंच (10 मीटर) ।
- एपीसी पोलिशःयूपीसी की तुलना में बेहतर रिटर्न हानि (≥35dB), 100G-PAM4 लिंक के लिए महत्वपूर्ण।
- प्रकार-बी क्रॉसओवर:NVIDIA ट्रांससीवरों के साथ प्लग-एंड-प्ले संगतता, मैनुअल क्रॉसओवर की कोई आवश्यकता नहीं।
- OM4 प्रदर्शनःन्यूनतम सम्मिलन हानि के साथ 10 मीटर तक पहुंचने के लिए अनुकूलित, भविष्य के 800G उन्नयन का समर्थन करता है।
सेवा एवं सहायता
हम 24/7 तकनीकी परामर्श, आरएमए सेवाएं, और केबलिंग बुनियादी ढांचे के डिजाइन समर्थन प्रदान करते हैं। प्रत्येक एमएफपी 7 ई 10-एन 010 को 1 साल की वारंटी और 100% कारखाना परीक्षण द्वारा समर्थित है।वॉल्यूम ऑर्डर के लिए उपलब्ध कस्टम लंबाईहमारी सूची स्टॉक में आइटम के लिए उसी दिन डिस्पैच सुनिश्चित करती है। ट्रांससीवर संगतता सत्यापन के लिए पूर्व बिक्री समर्थन उपलब्ध है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न: यह केबल किस ट्रांससीवर के साथ संगत है?
A:यह कनेक्टएक्स-7 और ब्लूफील्ड-3 में उपयोग किए जाने वाले एनवीडिया एमएमए4जेड00-एनएस (ट्विन-पोर्ट ओएसएफपी डीआर8), एमएमए4जेड00-एनएस400 (ओएसएफपी), और एमएमए1जेड00-एनएस400 (क्यूएसएफपी 112) ऑप्टिकल मॉड्यूल के लिए डिज़ाइन किया गया है।
प्रश्न: क्या मैं इस केबल का उपयोग एमपीओ/यूपीसी कनेक्टर के साथ कर सकता हूँ?
A:नहीं. एपीसी (कोणात्मक) और यूपीसी (अल्ट्रा पॉलिश) कनेक्टरों के अलग-अलग अंत हैं और वे सही ढंग से मेल नहीं खाते हैं
प्रश्न: टाइप-बी और सीधी केबलों में क्या अंतर है?
A:टाइप-बी क्रॉसओवर (फाइबर 1 से 12) ऑप्टिकल ट्रांससीवर के पिनआउट से मेल खाता है जहां ट्रांसमीटर लेन 1 दूर के छोर पर रिसीवर लेन 12 के साथ संरेखित होता है।सीधी केबल (प्रकार-ए) समान पिन लेआउट के साथ समानांतर प्रकाशिकी जैसे अन्य अनुप्रयोगों के लिए हैं.
प्रश्न: क्या यह केबल 400जी ईथरनेट के साथ संगत है?
A:हाँ, यह 400GBASE-SR8 और 800GBASE-SR8 का समर्थन करता है जब उपयुक्त 400G/800G ऑप्टिकल मॉड्यूल के साथ उपयोग किया जाता है।
प्रश्न: स्थापना के दौरान न्यूनतम मोड़ त्रिज्या क्या है?
A:कम से कम मोड़ त्रिज्या केबल पर कहीं भी 30 मिमी है। कनेक्टर्स के पास तेज मोड़ से बचें।
सावधानी और हैंडलिंग दिशानिर्देश
- उपयोग से पहले साफ करें:सम्मिलित होने से पहले MPO कनेक्टर्स को उचित एक क्लिक क्लीनर से हमेशा साफ करें।
- धूल कैप:स्थापना के समय तक सुरक्षात्मक टोपी रखें; भविष्य के उपयोग के लिए टोपी रखें।
- ईएसडी जागरूकता:हालांकि यह केबल निष्क्रिय है, लेकिन यह ईएसडी-संवेदनशील ट्रांससीवरों में जमी हुई कलाई के पट्टियों का उपयोग करके प्लग किया जाता है।
- झुकने का त्रिज्या:घुमाव त्रिज्या 30 मिमी से अधिक न हो; कनेक्टर्स पर तनाव से बचें।
- संगतता:आदेश देने से पहले ट्रांससीवर प्रकार (APC बनाम UPC) की पुष्टि करें यह केबल केवल APC है।
