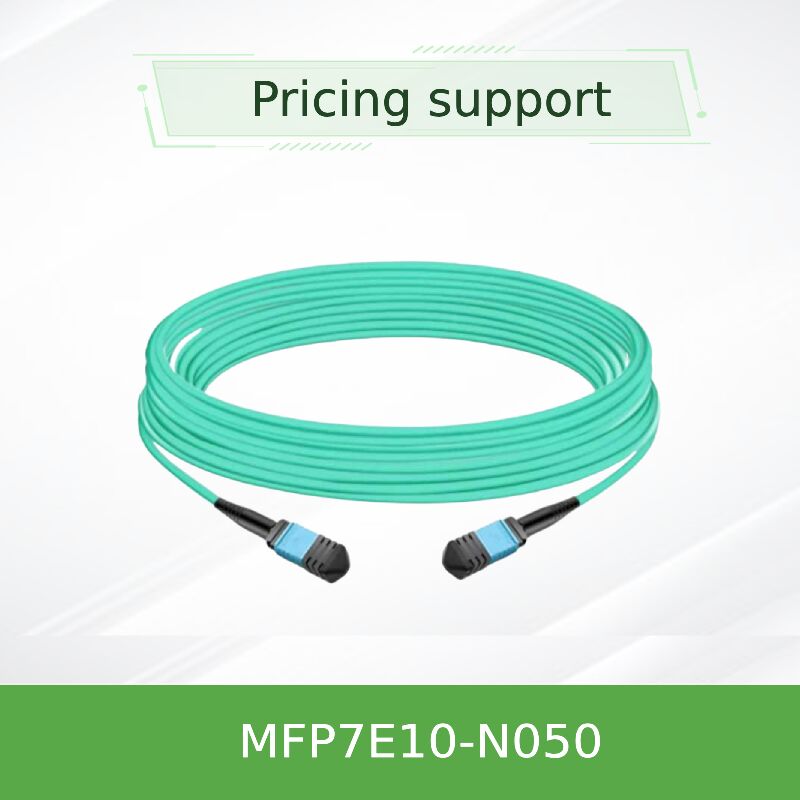

NVIDIA mellanox MFP7E10-N050 50m MPO-12/APC मल्टीमोड फाइबर केबल OM4 800G/400G के लिए टाइप-बी

NVIDIA MFP7E10-N050 50m MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—engineered for long-distance 800G twin-port OSFP and 400G QSFP112 optical transceivers in large-scale InfiniBand NDR and 400GbE data center fabrics.

• एमपीओ-12/एपीसी महिला से एमपीओ-12/एपीसी महिला, 8 फाइबर टाइप-बी क्रॉसओवर कॉन्फ़िगरेशन
• 50 मीटर लंबाई 3.0 मिमी व्यास के साथ, LSZH एक्वा जैकेट (OM4 मल्टीमोड)
• एनवीआईडीआईए ऑप्टिकल ट्रांससीवरों के साथ मल्टीमोड फाइबर के लिए अधिकतम निर्दिष्ट पहुंच
• कोण शारीरिक संपर्क (एपीसी) 8 डिग्री पॉलिश न्यूनतम पीछे प्रतिबिंब के लिए
• सम्मिलन हानि ≤0.35 + 0.0004*L dB, वापसी हानि ≥35dB

• 8-फाइबर टाइप-बी क्रॉसओवर:फाइबर 1 विपरीत छोर पर फाइबर 12 से जुड़ता है जिससे ऑप्टिकल ट्रांससीवरों के लिए सही Tx-to-Rx संरेखण सुनिश्चित होता है।
• एपीसी पोलिशः8-डिग्री कोण वाला अंत चेहरा अधिकतम दूरी पर प्रति लेन 100G PAM4 पर सिग्नल अखंडता के लिए महत्वपूर्ण, वापस प्रतिबिंब को कम करता है।
• OM4 मल्टीमोड फाइबर:50/125μm फाइबर 50 मीटर तक पहुंच के लिए अनुकूलित कम सम्मिलन हानि के साथ; आसानी से पहचान के लिए एक्वा जैकेट।
• LSZH जैकेटःडाटा सेंटर वातावरण में सुरक्षा बढ़ाने के लिए कम धुआं वाली शून्य हैलोजन सामग्री।
• कठोर परीक्षण:100% सम्मिलन हानि और वापसी हानि को बॉक्स से बाहर विश्वसनीय प्रदर्शन के लिए परीक्षण किया गया।

MFP7E10-N050 के अनुरूप हैआईईसी 61754-7(एमपीओ कनेक्टर परिवार),GR-1435, औरANSI/TIA/EIA 604-5. यह उपयोग करता है8 सक्रिय मल्टीमोड फाइबर (50/125μm OM4)के साथएपीसी 8° पॉलिश. टाइप-बी क्रॉसओवर वायरिंग ट्रांससीवर पिनआउट के अनुसार सही Tx-to-Rx संरेखण सुनिश्चित करती है।इनफिनिबैंड एनडीआर, 400जीबीई और एनवीलिंकप्रोटोकॉल जब संगत ऑप्टिकल मॉड्यूल (MMA4Z00-NS, MMA1Z00-NS) के साथ प्रयोग किया जाता है।

दो-पोर्ट ओएसएफपी 800जी ट्रांससीवर में, दो 4-लेन ऑप्टिकल इंटरफेस अलग फाइबर पर प्रसारित और प्राप्त करते हैं। एमएफपी 7 ई 10-एन 050 एक प्रकार-बी क्रॉसओवर योजना का उपयोग करता हैःA के अंत में फाइबर 1 B के अंत में फाइबर 12 से जुड़ता है, फाइबर 2 से फाइबर 11, आदि यह सुनिश्चित करता है कि लेन 1 से प्रेषित लेजर दूर के अंत में लेन 12 के फोटोडेटेक्टर के साथ संरेखित हो।8° कोण पॉलिश (एपीसी) लेजर गुहा से दूर किसी भी परिलक्षित प्रकाश निर्देशित करता है, सिग्नल विकृतियों को रोकने और पूर्ण 50 मीटर की सीमा पर प्रति लेन 100G PAM4 पर कम बिट त्रुटि दर बनाए रखने।

• क्वांटम-2 स्विच स्विच परःदो-पोर्ट OSFP 800G स्विच को 50 मीटर तक की दूरी पर कई पंक्तियों में कनेक्ट करें।
• कनेक्टएक्स-7/ब्लूफील्ड-3 पर स्विच करेंःदूरस्थ रैक में 400G एडाप्टरों के लिए लिंक टूआर स्विच करता है।
• एनवीलिंक कपड़ेःअधिकतम पहुंच पर फाइबर पर NVLink का उपयोग करके GPU क्लस्टर के लिए ऑप्टिकल इंटरकनेक्शन।
• हाइपरस्केल डाटा सेंटरःपैच पैनलों के साथ लंबी दूरी के रैक-टू-रैक ऑप्टिकल लिंक (4 कनेक्टर जंक्शन तक) ।

• बनाम तांबे के केबलःकम वजन, बेहतर वायु प्रवाह और पूर्ण ईएमआई प्रतिरक्षा के साथ अधिकतम पहुंच (50 मीटर)
• एपीसी पोलिशःयूपीसी की तुलना में बेहतर रिटर्न हानि (≥35dB), अधिकतम दूरी पर 100G-PAM4 लिंक के लिए महत्वपूर्ण।
• प्रकार-बी क्रॉसओवर:NVIDIA ट्रांससीवरों के साथ प्लग-एंड-प्ले संगतता, मैनुअल क्रॉसओवर की कोई आवश्यकता नहीं।
• OM4 प्रदर्शनःन्यूनतम सम्मिलन हानि के साथ 50 मीटर तक पहुंचने के लिए अनुकूलित, पूर्ण 800G बैंडविड्थ का समर्थन करता है।

• उपयोग से पहले साफ करें:सम्मिलित होने से पहले MPO कनेक्टर्स को उचित एक क्लिक क्लीनर से हमेशा साफ करें।
• धूल कैप:स्थापना के समय तक सुरक्षात्मक टोपी रखें; भविष्य के उपयोग के लिए टोपी रखें।
• ईएसडी जागरूकता:हालांकि यह केबल निष्क्रिय है, लेकिन यह ईएसडी-संवेदनशील ट्रांससीवरों में जमी हुई कलाई के पट्टियों का उपयोग करके प्लग किया जाता है।
• झुकने का त्रिज्या:घुमाव त्रिज्या 30 मिमी से अधिक न हो; कनेक्टर्स पर तनाव से बचें।
• संगतता:आदेश देने से पहले ट्रांससीवर प्रकार (APC बनाम UPC) की पुष्टि करें यह केबल केवल APC है।
• पैच पैनल:50 मीटर विनिर्देश 4 कनेक्टर जंक्शन तक मानता है; अतिरिक्त जंक्शन नुकसान को बढ़ा सकते हैं।

हम 24/7 तकनीकी परामर्श, आरएमए सेवाएं, और केबलिंग बुनियादी ढांचे के डिजाइन समर्थन प्रदान करते हैं। प्रत्येक एमएफपी 7 ई 10-एन 050 को 1 साल की वारंटी और 100% कारखाना परीक्षण द्वारा समर्थित है।वॉल्यूम ऑर्डर के लिए उपलब्ध कस्टम लंबाई. हमारी सूची स्टॉक में आइटम के लिए उसी दिन डिस्पैच सुनिश्चित करती है. ट्रांससीवर संगतता सत्यापन और लिंक बजट गणना के लिए पूर्व बिक्री समर्थन उपलब्ध है.
