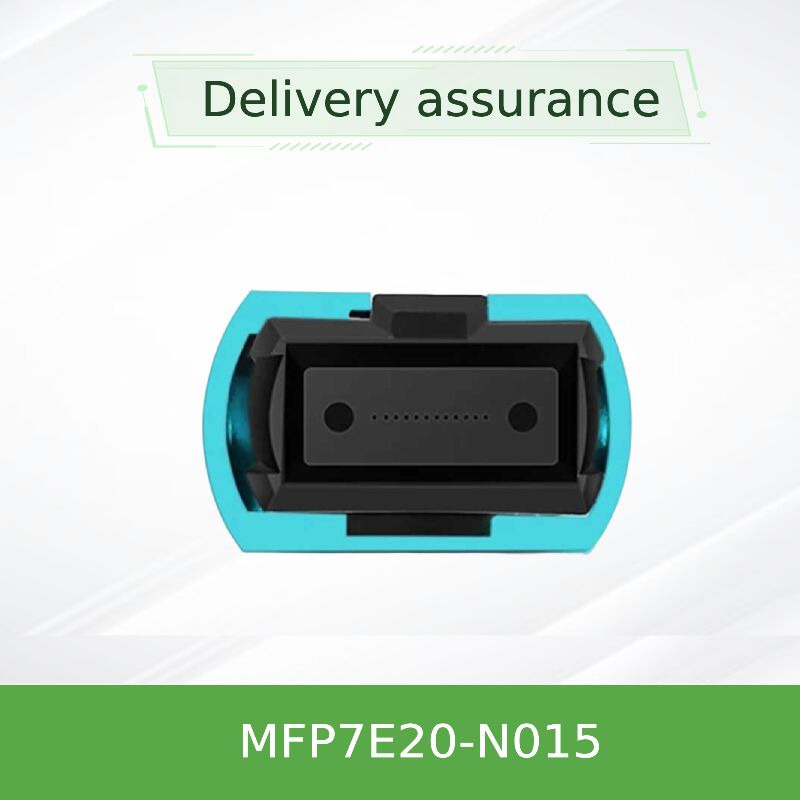

NVIDIA मेलानॉक्स एमएफपी7ई20-एन015 1:2 एमपीओ/एपीसी मल्टीमोड फाइबर स्प्लिटर केबल 50 मीटर ओएम4 एलएसजेडएच 400जी ओएसएफपी/क्यूएसएफपी112 इंटरकनेक्ट के लिए
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFP7E20-N015 |
| दस्तावेज़: | MFP7E20-Nxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| प्रतिरूप संख्या।: | MFP7E20-N015 | सामग्री आकार: | गोल तार |
|---|---|---|---|
| तन्य शक्ति की अनुमति दी: | 1000n <10000n | प्रमाणन: | RoHS, CE, ISO9001, VDE, CCC |
| म्यान सामग्री: | पीवीसी | लंबाई: | 15 |
| आधार - सामग्री दर: | 400GB/s | मूल: | भारत / इज़राइल / चीन |
| प्रमुखता देना: | मेलानॉक्स ओएम4 फाइबर स्प्लिटर केबल,400जी ओएसएफपी फाइबर इंटरकनेक्ट केबल,एमपीओ/एपीसी मल्टीमोड स्प्लिटर 50 मीटर |
||
उत्पाद विवरण
NVIDIA MFP7E20-N015 1:2 मल्टीमोड फाइबर स्प्लिटर केबल
मुख्य लाभ:1×MPO-12/APC से 2×MPO-12/APC फैनआउट कॉन्फ़िगरेशन में 8 सक्रिय मल्टीमोड फाइबर (50/125μm) का उपयोग करता है। एक छोर 800G ट्विन-पोर्ट OSFP ट्रांससीवर से जुड़ता है;दो स्प्लिट एंड 400G OSFP या QSFP112 नेटवर्क इंटरफेस कार्ड से जुड़ते हैंप्रकार-बी क्रॉसओवर वायरिंग, अति-कम सम्मिलन हानि, और 50 मीटर तक की पहुंच इसे आधुनिक डेटा केंद्रों में उच्च घनत्व फाइबर इंटरकनेक्ट के लिए आदर्श बनाती है।
- ✔ ब्रेकआउट डिजाइन
1×MPO/APC → 2×MPO/APC (8 फाइबर / 4 लेन) - ✔ अधिकतम दूरी
50 मीटर (OM4) / 30 मीटर (OM3) - ✔ प्रोटोकॉल समर्थन
इनफिनिबैंड एनडीआर / ईथरनेट / एनवीलिंक - ✔ LSZH जैकेट
OFNR/LSZH, लौ प्रतिरोधी, सुरक्षित
प्रमुख विशेषताएं
- MPO-12/APC 8° कोण-पोलिश किए गए अंत के चेहरे प्रतिबिंब को कम करते हैं (रिटर्न हानि ≥35 डीबी), उत्कृष्ट संकेत अखंडता सुनिश्चित करते हैं।
- पुश-प्लग लॉकिंग तंत्र उच्च घनत्व वाले रैक में त्वरित रिलीज़ की अनुमति देता है; 30 मिमी न्यूनतम मोड़ त्रिज्या के साथ लचीला गोल केबल जैकेट।
- Telcordia GR-1435 और IEC 61754-7 के अनुरूप, 50/125 μm मल्टीमोड फाइबर (OM3/OM4) के साथ निर्मित।
- टाइप-बी क्रॉसओवर वायरिंगः पिन 1 पर ट्रांसमिट फाइबर दूर के छोर पर पिन 12 पर रिसीव फाइबर के साथ संरेखित होता है, अतिरिक्त विन्यास की आवश्यकता नहीं होती है।
- कारखाने द्वारा परीक्षण किया गया NVIDIA गारंटीकृत आउट-ऑफ-बॉक्स प्रदर्शन के लिए, कनेक्टएक्स-7 एनआईसी और ब्लूफील्ड-3 डीपीयू के साथ संगत।
प्रौद्योगिकी और मानक
एमपीओ/एपीसी कम हानि वाले ऑप्टिकल इंजन:सटीक संरेखण छेद और गाइड पिन, 8° कोण के भौतिक संपर्क (एपीसी) खत्म के साथ संयुक्त, सम्मिलन हानि ≤0.35 dB + 0.0004 × L (मीटर में एल) के रूप में कम रखने के लिए।कोणीय ज्यामिति प्रभावी रूप से लेजर स्रोत से वापस प्रतिबिंब को विचलित करती है, 50 मीटर लिंक से अधिक भी सिग्नल की गुणवत्ता को बरकरार रखता है।
क्रॉस (टाइप-बी) टोपोलॉजीःफाइबरों को इस तरह से व्यवस्थित किया जाता है कि पहले कनेक्टर पर लेन 1 (प्रसारण) विपरीत कनेक्टर पर लेन 12 (प्राप्त) के नक्शे पर।यह क्रॉसओवर योजना मानक ट्रांससीवर संभोग के लिए अनिवार्य है और मैनुअल क्रॉसओवर केबलों के बिना उचित Tx?? Rx संरेखण सुनिश्चित करती है.
कार्य सिद्धांत
केबल एक निष्क्रिय ऑप्टिकल स्प्लिटर/कंबिनर के रूप में कार्य करता है। 800G ट्विन-पोर्ट ओएसएफपी पक्ष पर, एकल एमपीओ कनेक्टर में चार ट्रांसमिट और चार रिसीव फाइबर (कुल 8 फाइबर) हैं। आंतरिक रूप से,इन 8 फाइबर चार के दो समूहों में विभाजित कर रहे हैं (2 Tx + 2 Rx प्रति शाखा) और विभाजित सिरों पर दो MPO कनेक्टर के लिए मार्गप्रत्येक शाखा एक 2-फाइबर ट्रांसमिट जोड़ी और एक 2-फाइबर रिसीव जोड़ी प्रदान करती है, जिससे फुल-डुप्लेक्स 200G PAM4 सिग्नलिंग संभव हो जाती है। क्योंकि फाइबरट्रांससीवर A ̊s लेन 1 से ऑप्टिकल सिग्नल स्वचालित रूप से ट्रांससीवर B ̊s लेन 12 पर उतरता है, बिना किसी विद्युत प्रसंस्करण के लिंक को पूरा करता है।
अनुप्रयोग और विशिष्ट तैनाती
- एक 800G ट्विन-पोर्ट OSFP DR8 ट्रांससीवर (जैसे, NVIDIA MMA4Z00-NS) को दो अलग-अलग 400G OSFP या QSFP112 NICs में एक स्पाइन स्विच में कम्प्यूटिंग या स्टोरेज सर्वर में इंटरकनेक्ट करना।
- प्रत्येक दिशा में केवल दो फाइबर का उपयोग करके 200G ऑप्टिकल लिंक को सक्षम करना मौजूदा 100G बुनियादी ढांचे के उन्नयन के लिए आदर्श है।
- एआई और क्लाउड डेटा केंद्रों में उच्च गति वाले लीफ-स्पाइन टोपोलॉजी, जहां लघु-रेंज (50 मीटर) मल्टीमोड कनेक्टिविटी पर्याप्त है।
- एनवीलिंक या इन्फिनिबैंड क्लस्टर जिन्हें ट्विन-पोर्ट मॉड्यूल से विश्वसनीय, कम विलंबता वाले फाइबर फ़नआउट की आवश्यकता होती है।
तकनीकी विनिर्देश
| पैरामीटर | मूल्य / सीमा |
|---|---|
| कनेक्टर का प्रकार | MPO-12/APC महिला (सभी छोर) |
| फाइबर की संख्या / ग्रेड | 8 फाइबर, 50/125 μm OM3 (≤30 m) / OM4 (>30 m) |
| ऑपरेटिंग तापमान | 0°C से 70°C |
| भंडारण तापमान | -40°C से 85°C तक |
| सम्मिलन हानि (IL) | ≤0.35 + 0.0004×L (L = मीटर में लंबाई) dB |
| रिटर्न हानि (आरएल) | ≥35 डीबी |
| केबल व्यास | 3.0 ± 0.2 मिमी |
| मिन. झुकने की त्रिज्या | 30 मिमी (केबल पर कहीं भी) |
| जैकेट सामग्री | Aqua LSZH / OFNR |
आदेश और चयन तालिका
| भाग संख्या | लम्बाई | फाइबर का प्रकार | कनेक्टर | संगत ट्रांससीवर |
|---|---|---|---|---|
| MFP7E20-N003 | 3 मीटर | OM3 | एमपीओ/एपीसी 2×एमपीओ/एपीसी | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N005 | 5 मीटर | OM3 | एमपीओ/एपीसी 2×एमपीओ/एपीसी | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N010 | 10 मीटर | OM3 | एमपीओ/एपीसी 2×एमपीओ/एपीसी | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N015 | 15 मीटर | OM3 | एमपीओ/एपीसी 2×एमपीओ/एपीसी | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N030 | 30 मीटर | OM3 | एमपीओ/एपीसी 2×एमपीओ/एपीसी | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N050 | 50 मीटर | OM4 | एमपीओ/एपीसी 2×एमपीओ/एपीसी | 800G OSFP / 400G OSFP/QSFP112 |
*सभी केबल निष्क्रिय, प्रकार-बी क्रॉसओवर हैं, और एनवीआईडीआईए ग्रीन कनेक्टर शेल (एमपीओ-12/एपीसी) की सुविधा है।
MFP7E20-N015 क्यों चुनें?
- 800G ट्विन-पोर्ट ओएसएफपी के लिए अनुकूलितःसीधी एमपीओ केबलों के विपरीत, यह स्प्लिटर केबल दो स्वतंत्र 400G नेटवर्क कार्ड (या एक 400G कार्ड और एक 200G कार्ड) को खिलाकर दोहरी दर वाले 800G ट्रांससीवरों की पूरी क्षमता को अनलॉक करता है।
- उच्चतम सिग्नल गुणवत्ता:8° एपीसी पॉलिश पुराने 100जी/200जी लिंक में प्रयुक्त विशिष्ट यूपीसी (अल्ट्रा-फ्लैट) कनेक्टर्स की तुलना में काफी बेहतर, 35 डीबी से अधिक रिटर्न हानि की गारंटी देता है।
- प्रति लेन 200 जी के लिए भविष्य के लिए तैयारःप्रत्येक दिशा में दो फाइबर के साथ, यह मूल रूप से 200G PAM4 सिग्नलिंग का समर्थन करता है, जो अगली पीढ़ी के 1.6T तैनाती के लिए तैयार है।
- स्थायित्व एवं सुरक्षाःएलएसजेडएच जैकेट आग के मामले में विषाक्त उत्सर्जन को कम करता है; टेलकोर्डिया जीआर-1435 योग्यता दीर्घकालिक यांत्रिक विश्वसनीयता सुनिश्चित करती है।
सेवा एवं सहायता
- उपलब्धताः10 मिलियन अमरीकी डालर से अधिक की सूची शिप करने के लिए तैयार है, जिसमें पूर्ण श्रृंखला MFP7E20-Nxxx (3 मीटर से 50 मीटर तक) शामिल है।
- वारंटीःसभी केबलों में सामग्री और कारीगरी में दोषों के खिलाफ निर्माता की सीमित वारंटी है।
- तकनीकी सहायता:24/7 पूर्व और बिक्री के बाद परामर्श के लिए हमारे नेटवर्क विशेषज्ञों से संपर्क करें
- रसद:सटीक ट्रैकिंग के साथ तेजी से विश्वव्यापी वितरण; 24 घंटों के भीतर आदेश संसाधित।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या मैं इस केबल का उपयोग सीधे QSFP112 नेटवर्क कार्ड के साथ कर सकता हूँ?
A: हाँ, स्प्लिट एंड (2×MPO/APC) OSFP और QSFP112 दोनों ट्रांसीवरों के साथ जोड़े जाते हैं जिनमें MPO‐12/APC रिसेप्टर होते हैं, उदाहरण के लिए NVIDIA MMA1Z00‐NS400 QSFP112 मॉड्यूल।
प्रश्न: MFP7E20-N015 और मानक सीधी MPO केबल में क्या अंतर है?
A: एक सीधा MPO केबल एक ट्रांससीवर को दूसरे से सीधे जोड़ता है। MFP7E20-N015 एक फैनआउट (1:2) केबल है जिसे विशेष रूप से ट्विन-पोर्ट OSFP मॉड्यूल के लिए डिज़ाइन किया गया है,8 फाइबरों को चार फाइबरों के दो समूहों में विभाजित करना.
प्रश्न: क्या इस केबल के लिए किसी प्रकार की पावर या सिग्नल कंडीशनिंग की आवश्यकता है?
उत्तर: नहीं, यह एक निष्क्रिय ऑप्टिकल केबल है ∙ कोई इलेक्ट्रॉनिक्स नहीं, कोई बिजली की खपत नहीं।
प्रश्न: क्या यह InfiniBand NDR 400Gb/s NIC के साथ संगत है?
A: बिल्कुल. इसका व्यापक रूप से ConnectX‐7 NDR 400G OSFP/QSFP112 एडाप्टर और ब्लूफील्ड‐3 DPU के साथ उपयोग किया जाता है.
प्रश्न: मैं एमपीओ/एपीसी कनेक्टरों को कैसे साफ करता हूँ?
उत्तर: एक-पुश एमपीओ क्लीनर या कोण-पॉलिश कनेक्टर्स के लिए डिज़ाइन किए गए रील-आधारित क्लीनर का उपयोग करें। जब उपयोग नहीं किया जाता है तो हमेशा धूल के टोपी रखें।
महत्वपूर्ण सावधानियां
- संगतता:केवल उन ट्रांसीवरों के साथ प्रयोग करें जिनके पास MPO‐12/APC रिसेप्टर (ग्रीन शेल) हैं। MPO‐12/UPC (नीले रंग के) पोर्टों में बल न लगाएं। कोण असंगतता दोनों कनेक्टरों को नुकसान पहुंचाएगी।
- पर्यावरणःऑपरेटिंग तापमान 0-70°C; आर्द्रता 10-85% गैर-संक्षेपण। तरल पदार्थ के संपर्क से बचें।
- ईएसडी चेतावनीःयद्यपि केबल स्वयं ईएसडी संवेदनशील नहीं है, लेकिन इसके द्वारा प्लग किए जाने वाले ट्रांससीवर हैं। स्थापना के दौरान ईएसडी ग्राउंडिंग प्रथाओं का पालन करें।
- झुकने का त्रिज्या:सूक्ष्म दरारें और बढ़ी हुई कमजोरी से बचने के लिए केबल को कभी भी 30 मिमी से अधिक तंग न करें।
- एफसीसी वर्ग ए:यह उत्पाद वाणिज्यिक/औद्योगिक उपयोग के लिए है। आवासीय वातावरण में यह रेडियो हस्तक्षेप का कारण बन सकता है।
